[求助] 装配体中特征驱动零部件阵列怎么使用??好像该驱动特征选不了草图

[复制链接]
发表于 2011-4-26 15:39:47 | 显示全部楼层 |阅读模式 来自: 中国江苏苏州

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
装配体中特征驱动零部件阵列怎么使用??好像该驱动特征选不了草图
发表于 2011-4-26 15:53:43 | 显示全部楼层 来自: 中国辽宁盘锦
这你都可以看帮助,当对话框出来后,点右上角问号,好多问题自己就可以解决了
 楼主| 发表于 2011-4-26 16:27:43 | 显示全部楼层 来自: 中国江苏苏州
2# 阿帕奇
+ H8 \( e. N0 [; i) a& O/ ~- b6 c5 Q% z- \  B. [( V0 Z
感谢关注,其实我的意思是:这个装配体中的阵列对象貌似必须要是由草图驱动生成的特征,也就是说必须是特征,而不能直接是草图,假如我现在有这样的一种情况,在设计零件时按照设计意图应该是草图整列A和草图整列B分开进行,但是当装配的时候按照步骤却要求是由草图C和草图D这2个驱动位置所决定,那么难道我现在必须得回到零件状态另外再按照装配体里的驱动位置要求重新另外再生成2个跟草图C\D位置一样的草图以及基于该草图的草图驱动特征???
( P& ?- o& C+ h, H/ f5 r5 w0 S1 y* C, K. O. w) D7 y3 R8 O( o1 `6 L+ N' H
不知道有没有明白我意思,主要是一个对象为何不能直接是草图,如果零部件中并没有直接这样的草图是否还得回到零件进行添加看似多余的特征!??
, n5 W% l. @0 |% t5 a& q3 \+ w$ n2 Q. H( Z1 ?$ v6 ]+ r0 A
望理解
发表于 2011-4-26 20:34:49 | 显示全部楼层 来自: 中国上海
装配体中特征驱动零部件阵列怎么使用??好像该驱动特征选不了草图) }" B3 s. ]7 v4 I3 b" n. U& P
574395 发表于 2011-4-26 15:39 http://www.3dportal.cn/discuz/images/common/back.gif
2 {$ L; b' s' p0 f2 M0 s( `9 ]7 k

" h) T$ `+ G3 C1 B, q用草图驱动做阵列是零件中的阵列方法,不能用于装配体中。在装配体中的特征阵列是以阵列特征或孔特征来驱动的,不能用草图来驱动。但是在实用中我们往往需要在装配体做类似于零件中的草图驱动的阵列,可惜SW忽视了这种实际需要。我一般是在装配体中引入一个虚拟孔特征,以便用特征阵列来模拟草图阵列。
& n2 W9 K. k; q, R2 _) I( S+ ?$ T7 {% y( c8 B5 f2 G
请参照下面链接中我在3、6、7楼中的发言。' Z5 m/ ~5 t- {; }, O/ y
http://www.3dportal.cn/discuz/viewthread.php?tid=1019077&page=1#pid5601286

评分

参与人数 1三维币 +4 收起 理由
chenjun520601 + 4 应助

查看全部评分

发表于 2011-4-26 21:13:07 | 显示全部楼层 来自: 中国天津
本帖最后由 erikgqp8645 于 2011-4-26 21:20 编辑
% `) |2 w5 e# o$ o4 w* w/ V3 ]$ C$ B
3# 574395 9 ]$ k6 I$ u! k6 C: O% z4 }6 a

  Q0 t2 w( m: [
' Y0 b7 P: U; u1 t( H6 [& x特征驱动阵列是可以参考引用的。! O# U, x% p' J/ g6 q: l1 b2 W
依照楼主所说,A零件有特征的位置是根据B零件确定的,那么我们在装配体里编辑A零件(假设A与B位置均已确定)进行草图驱动阵列,而这个草图的位置选择B零件的特征位置(B/ u# c, S1 T# `3 d5 ?+ Z
零件必须做草图阵列),这样他们便有了依存关系。不知我这样说表达清楚吗?至于圆周阵列等明天回去研究下再告诉楼主。

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 应助

查看全部评分

发表于 2011-4-26 22:19:48 | 显示全部楼层 来自: 日本

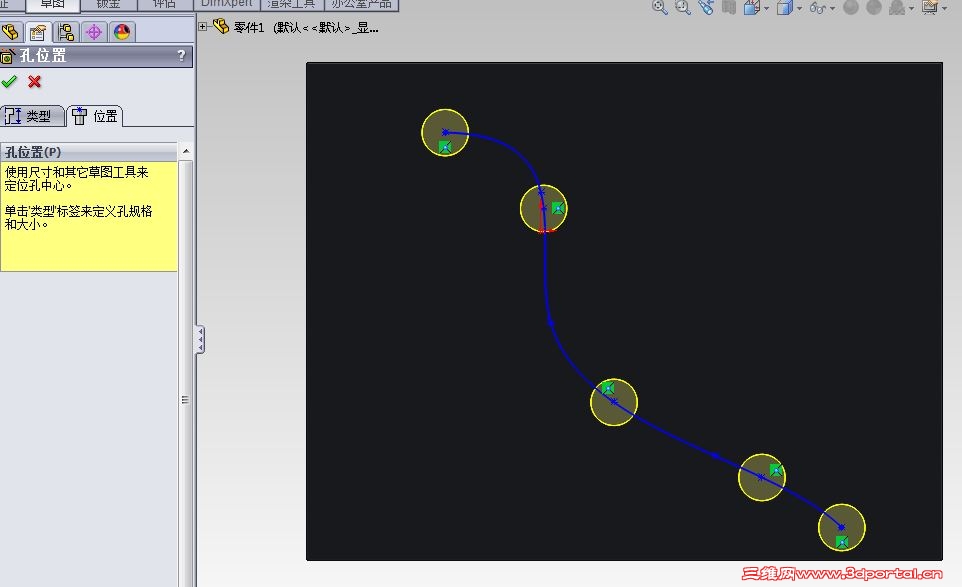

楼主的意思也想过,可是不能用草图来弄的8 W0 x6 E7 G; _8 e
' s2 C5 ~$ n& T* S, x
也就是这样的效果吧???
% t. o% j3 U' L
6 Y' q7 E* i. |+ x. u# h' U1 B$ t: ~, `" j6 t: ~) z  ]) @9 d- I# U
捕获.JPG & ~! w, v. k+ X; {2 ]- I5 O6 C) p
8 i2 V& f. V, d* @$ V/ v
/ i# L$ f+ o- h' m- E; E

评分

参与人数 1三维币 +3 收起 理由
chenjun520601 + 3 技术讨论

查看全部评分

 楼主| 发表于 2011-4-27 09:18:16 | 显示全部楼层 来自: 中国江苏苏州
4# w_hs1
; r9 g' ?5 a! T) ^9 X, V8 \
& q: h# ?/ E6 A3 P3 f感谢各位高手关注,大家分析和解释的极是,鞭辟入里,这些理论我都已吸纳学习,了解到运用特征阵列和孔来驱动零部件的方法。但是,还是想提出一下如今一个实际也是最关键的问题所在,尽管之前大家的方法没问题,但是从实际问题出发永远是哲学中解决问题和再次进步的源泉。基于以上各位的分析揭示,我要提出的问题如下:

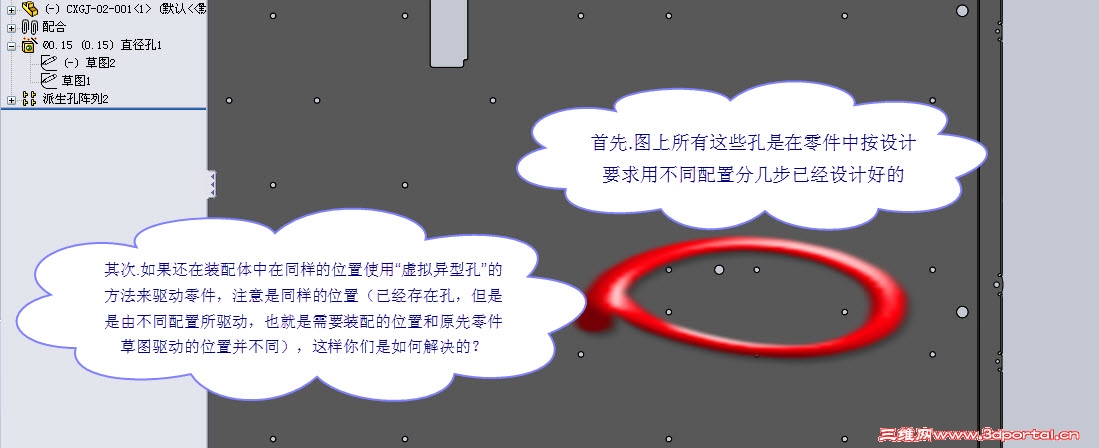

8 n) A' v' d& t. t; Y# B# X   我也采用的是“虚拟孔特征驱动”的方法,具体问题表达如下图所示,遇到孔的位置与之前零件中既有孔相错开时的情况,该如何解决??有什么好的办法,谢谢!% W' d+ ]4 b) q0 |! W
" x8 X" j0 j4 {. y. Z
特征驱动.jpg + n& G$ K2 q- m) @( a
. j/ ?9 y  I2 @0 ~3 L
不知有么有表达清楚意思
 楼主| 发表于 2011-4-27 09:19:41 | 显示全部楼层 来自: 中国江苏苏州
5# erikgqp8645
5 E9 |3 w% N1 H' _" I# ]2 U6 S4 |  a

+ F/ O7 C" T: \1 a你还是没有完全理解我的意思,详见追加疑问见7楼详细描述,谢谢!
 楼主| 发表于 2011-4-27 09:20:52 | 显示全部楼层 来自: 中国江苏苏州
6# hongwei_1987jp
4 }5 l* p" W7 u$ O0 V& c
& t7 q( D3 s8 f( J: ~( Q( m& N- H. ~# N6 j( p2 p3 b: d. ?
有么有考虑过当这些孔的位置在零件设计的过程中就已经存在,但又不完全就是这些孔(可能是其中一部分孔)的时候该怎么处理呢?
发表于 2011-4-27 12:16:27 | 显示全部楼层 来自: 日本

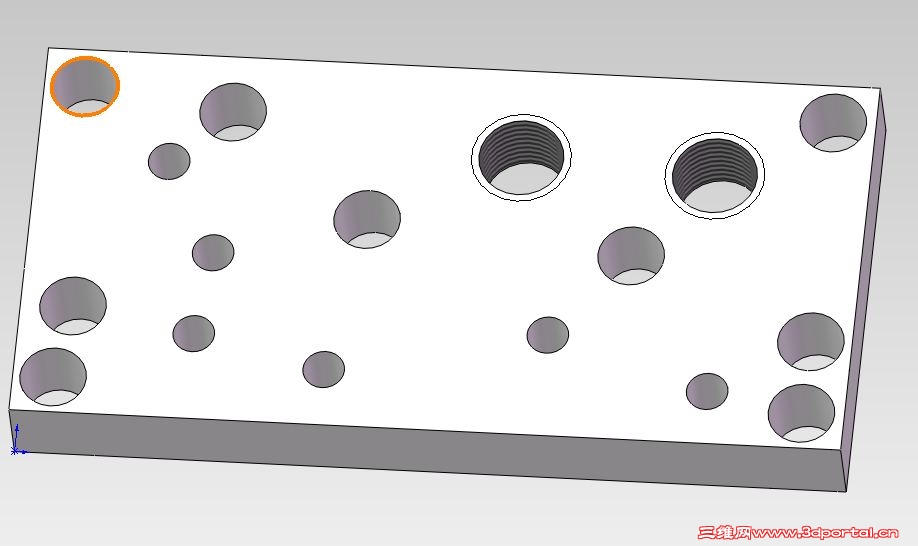

你的意思是下图的吧?. g# I! V, n" `; _: l& c

( N+ `. E# W, P: G! E) |装配体中特征驱动零部件阵列,无非是为了装配方便罢了,灵活运用!4 `: `! _3 x, F+ _3 W6 W1 z

6 O4 p' |* Q' q
( d9 I: G& q6 K# X7 I- l2 q 捕获.JPG
/ ~+ X1 S2 c* h6 _# A

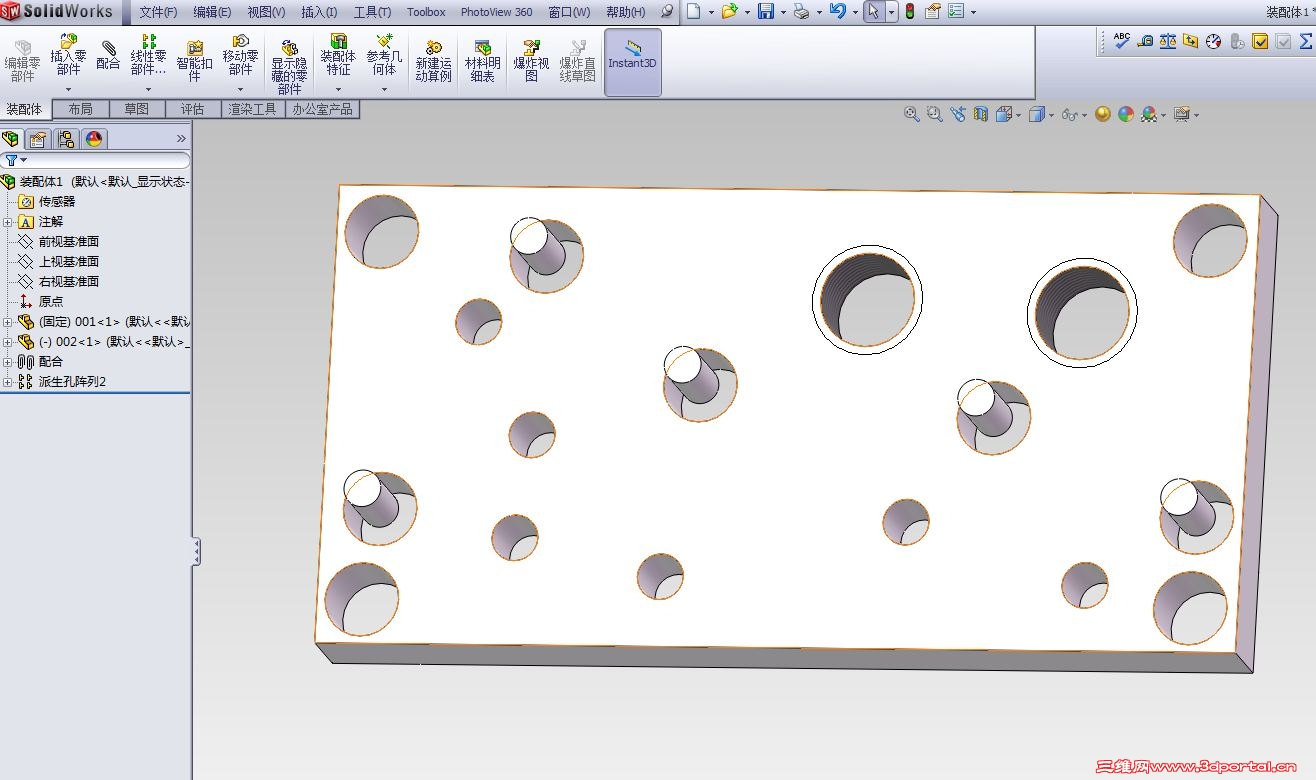

3 ]5 x. O9 v% K! H- T% H8 R排除4角的同样的孔
" j7 i3 U. ~& P# X. A% t
. T! P) J9 G) U( ^$ h7 Q; t 捕获2.JPG
 楼主| 发表于 2011-4-27 12:43:53 | 显示全部楼层 来自: 中国江苏苏州
10# hongwei_1987jp
6 F/ d% ^' k% O: g) R
: u4 U8 n6 r" f4 o; j是的,能否请教下具体操作,谢谢!
 楼主| 发表于 2011-4-27 12:49:04 | 显示全部楼层 来自: 中国江苏苏州
10# hongwei_1987jp " z; ?- F% |7 F' H" ^9 l1 v: P
! k  t/ [1 k1 N4 p; n" T
另外,你的情况是否是零件中的草图驱动是包含4个角上的,然后在装配体中阵列的时候把那4个红点给“可跳过的实例”点掉了?那请问假如零件中另外有个草图跟这些孔是同样尺寸的,但并不是由一个草图驱动出来的(设计配置要求分部进行开孔),这些孔倘若也要装配体中阵列装配的话是否还得再另外做个特征驱动再“可跳过的实例”??理解我意思??
 楼主| 发表于 2011-4-27 16:45:58 | 显示全部楼层 来自: 中国江苏苏州
4# w_hs1
1 j- k+ v; }+ j
7 q: h% x: i' D; E! F& Q/ x 问题解决了,主要关键在于:异型孔可以在孔的基础上继续生成!!、、、、、还有这玩意,还剩一个问题,SW有没有这样一个功能,草图中已有N多个圆,通过这个命令直接得到这些圆的圆心,最好可以删除原来的圆!
 楼主| 发表于 2011-4-27 16:46:41 | 显示全部楼层 来自: 中国江苏苏州
6# hongwei_1987jp ' {' c! a# w% p+ U+ y

( q3 |7 a# z1 N8 L 问题解决了,主要关键在于:异型孔可以在孔的基础上继续生成!!、、、、、还有这玩意,还剩一个问题,SW有没有这样一个功能,草图中已有N多个圆,通过这个命令直接得到这些圆的圆心,最好可以删除原来的圆!
发表于 2011-4-27 17:17:28 | 显示全部楼层 来自: 日本
你解决了你的疑问就好
发表于 2011-4-27 17:20:13 | 显示全部楼层 来自: 日本
本帖最后由 hongwei_1987jp 于 2011-4-28 07:58 编辑 & B; @2 F  \) y" E. u  Q+ Y  e
6# hongwei_1987jp
1 k' U3 F' ~: K( ~& N" v9 [& I
# y, {" I, W; E, K: u问题解决了,主要关键在于:异型孔可以在孔的基础上继续生成!!、、、、、还有这玩意,还剩一个问题,SW有没有这样一个功能,草图中已有N多个圆,通过这个命令直接得到这些圆的圆心,最好 ...
! X% o/ U3 a) A2 W( q574395 发表于 2011-4-27 16:46 http://www.3dportal.cn/discuz/images/common/back.gif
' X  i3 O3 k1 g# M& ~6 @) l4 j1 M3 ~

% s4 y8 U  l& O- o  O3 ~再研究研究看看' r- X; W2 n4 q6 f' L* M" y

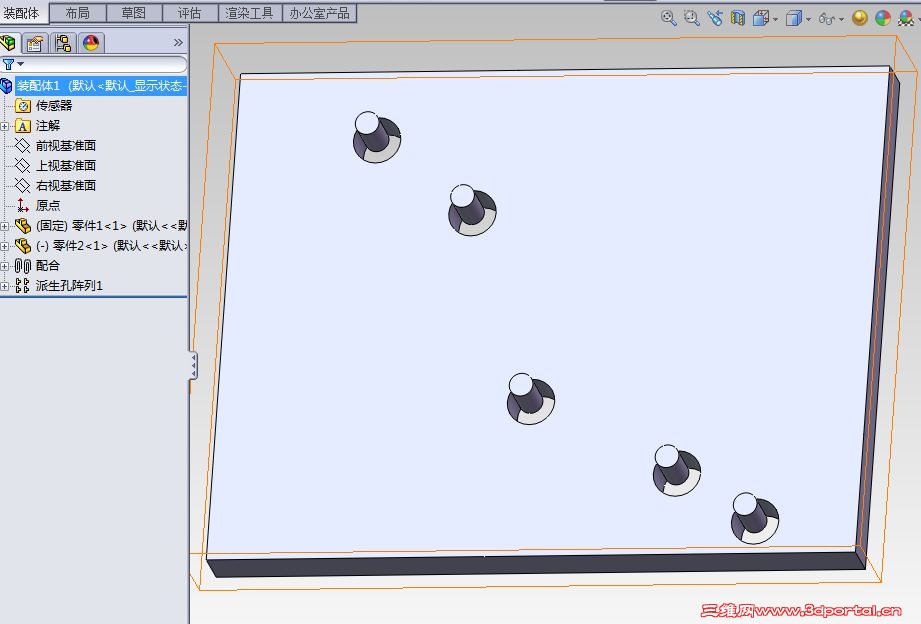

8 |# [6 q0 |% Q* l; G, [7 u是否是下图的意思,我的理解不知对否?
; {$ ^: K% D' f& M- d8 p
: m5 Y) k2 ]) ?6 Z/ A  o 捕获.JPG
  H' d. v0 [  d5 k8 e3 J+ S& I. a! f% `  O: J1 h; k) b
/ H8 k/ x4 L3 T5 {8 v
 楼主| 发表于 2011-4-28 08:44:37 | 显示全部楼层 来自: 中国江苏苏州
16# hongwei_1987jp
9 I, i! Z  F$ z/ e- z1 l' M' [6 m
2 j. P; a$ e9 Q, }! T' {; @: ~; B! ]1 F: e  ^; w
我的表达能力真有那么差嘛。。。我不是要所有图元都同心!!,你上面那张图里不是只有N个圆而没有每一个圆的圆心吗(我只圆心这个点)!?我现在要通过这些圆来获得这些圆的圆心,而不要圆,就是要获得这些圆的所有Position,获得圆心们这个对象
发表于 2011-4-28 11:24:01 | 显示全部楼层 来自: 日本
不明白,你的意图,究竟想做什么?
  L# Z' Y! `+ |# \7 F3 Q7 l9 [  Y8 l0 O9 J
上个图说明
 楼主| 发表于 2011-4-28 12:02:49 | 显示全部楼层 来自: 中国江苏苏州
18# hongwei_1987jp
7 y/ A3 F, t% j& O! y0 k+ B+ F( z. w; \9 k' F3 x

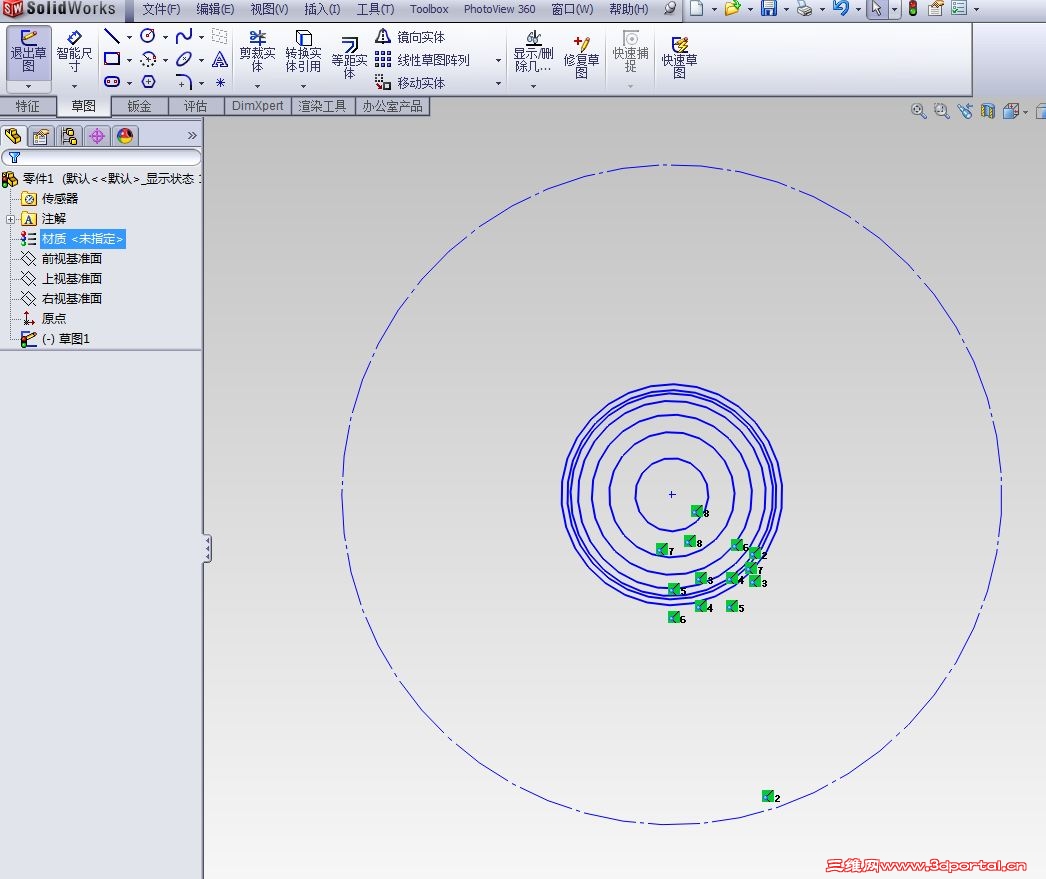

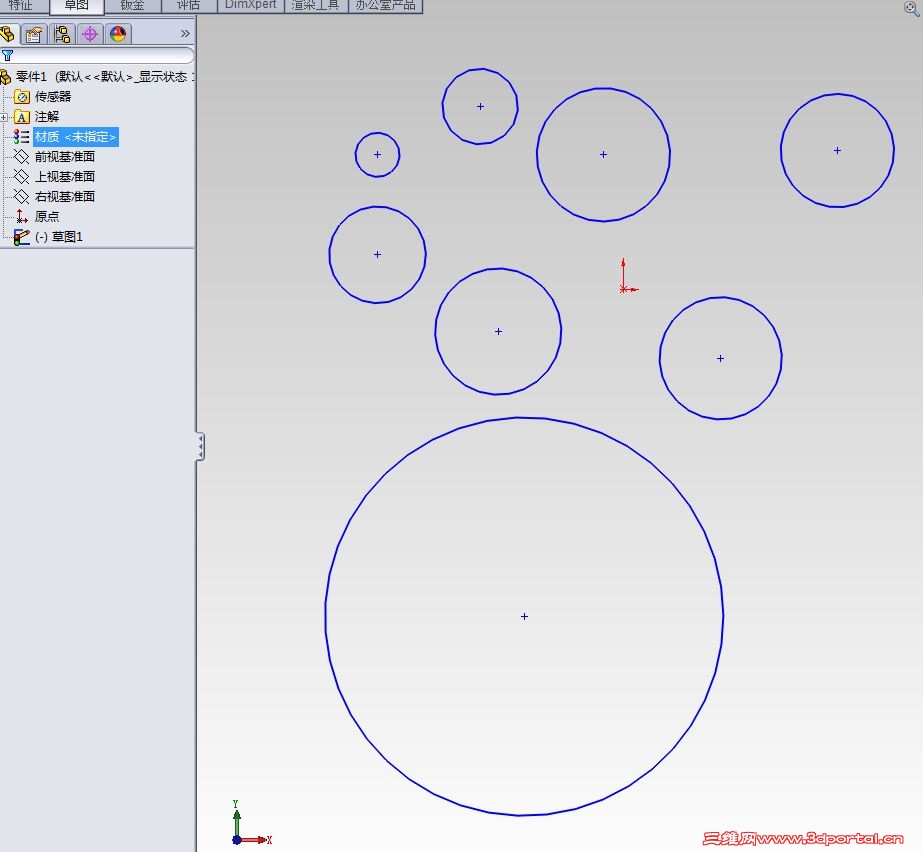

+ f5 Q* y( U' q3 v$ r 20110428120229468.png 图1
  Y. v. l4 I4 i6 \* @( h 20110428120400134.png 图2' _8 s4 a6 g+ {, [+ i8 Y
5 r: k' e, f/ l/ f2 i" _
通过图1的圆,得到这些圆的圆心
发表于 2011-4-28 17:43:32 | 显示全部楼层 来自: 日本
这个,我知道的$ e( [$ K1 z* r5 j- D7 [
就是问你,为什么要用那些圆,去找圆心呢?1 K8 P1 c- T7 y8 h! E
你用那些圆心,下一步,你要做什么?
发表于 2011-4-28 19:19:07 | 显示全部楼层 来自: 中国广东韶关
闲下来的时候最喜欢看书
 楼主| 发表于 2011-4-29 09:29:01 | 显示全部楼层 来自: 中国江苏苏州
20# hongwei_1987jp & r0 n- V! l& c/ |  l4 k- {! A

" N8 u: b; q+ H7 K" Q: w  L
0 x% k/ t; A1 _上面已经解释过,在装配体中想要阵列零部件,通过虚拟特征异型孔的方式来做,但现有实体上只有孔特征,你难道没试过异型孔的位置草图只能由点来驱动而不能直接通过现有孔转化实体引用过来的圆孔来驱动吗?所以我想通过这些圆孔得到对应的圆心,到目前位置除了自己做二次开发 和使用3DQP中的QT工具栏的做点工具外暂时没找到SW自带的这个功能。
发表于 2011-4-29 12:51:43 | 显示全部楼层 来自: 中国上海
20# hongwei_1987jp
) M) F. X6 s/ P+ b( ]7 o0 _- o; h) I/ r$ P

: |& ^2 Z  v: {- \上面已经解释过,在装配体中想要阵列零部件,通过虚拟特征异型孔的方式来做,但现有实体上只有孔特征,你难道没试过异型孔的位置草图只能由点来驱动而不能直接通过现有孔转化实体引用过来 ...9 s( ]& o2 l+ \% {/ `# L
574395 发表于 2011-4-29 09:29 http://www.3dportal.cn/discuz/images/common/back.gif

7 L  K; Q  T3 q, v+ x- ]* E请见下面帖子中的第12楼。
- R, F& k4 S" y7 L# A, m
* ~) a+ i  G* j2 f7 i) L. H8 f7 ghttp://www.3dportal.cn/discuz/viewthread.php?tid=1031663&extra=page%3D1
 楼主| 发表于 2011-4-29 12:57:45 | 显示全部楼层 来自: 中国江苏苏州
23# w_hs1 . }9 {* e/ _6 Q8 M! r
$ B, y6 L. ^, W/ c/ Z

( ]  z5 d% N" j1 s+ I; o再次感谢关注!
发表于 2013-5-17 13:17:19 | 显示全部楼层 来自: 中国浙江宁波
圆周上能阵列吗?   比如 滚珠丝杠上滚珠要阵列在丝杠的圆周螺旋槽上!
