如图所示形位公差如何标注

carter23999 · 发表于 2011-4-25 11:11:16

您需要登录才可以下载或查看，没有帐号？注册

x

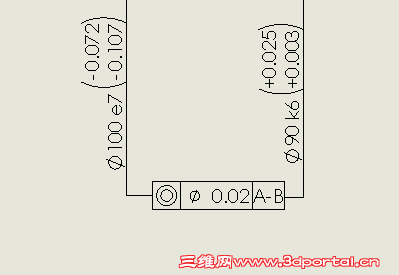

如图所示形位公差如何标注

浪笑 · 发表于 2011-4-25 11:49:59

123(+0.02^-0.01)
然后选中 +0.02^-0.01 点击堆叠即可!

carter23999 · 发表于 2011-4-25 12:04:25

2# 浪笑 能否说的详细点？

wangsy1 · 发表于 2011-4-25 13:03:41

没看明白你的问题。

carter23999 · 发表于 2011-4-25 14:28:44

4# wangsy1
形位公差有一根引线，图上有两根，如何标注的？

stoneheart · 发表于 2011-4-25 16:53:28

用直线画一根线当引线就行了，或者用引线在形位公差的另一边引出一条线就行了。

rgyzgwh · 发表于 2011-4-26 08:40:54

形位公差标注，直接在公差中选择，尺寸标注及偏差另外处理，然后用引线引出，偏差可以用堆叠功能或者代码。

唐依依 · 发表于 2011-8-11 22:16:53

具体操作如下：

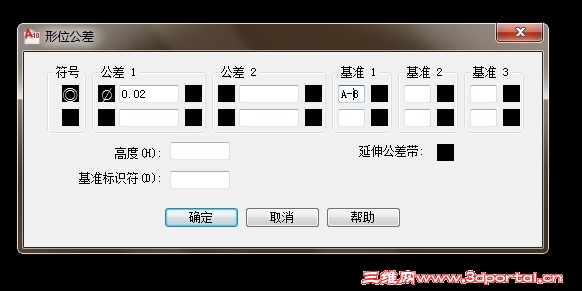

1、点击形位公差输入下列尺寸，如图示：

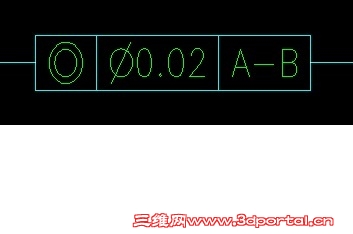

完成，如图示：

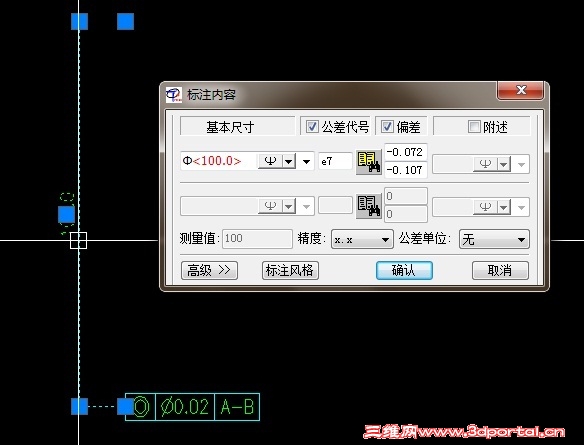

2、标注尺寸—双击尺寸（出现标注内容）—点击加入直径、公差代号、偏差，具体如下图：

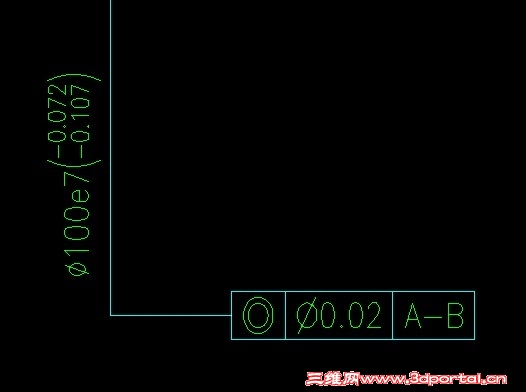

3、点确定，完成，如下图：

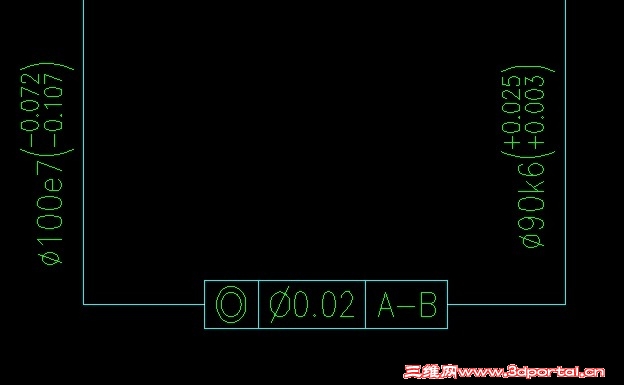

4、另一边标注一样做法，完成后，如下图：

@fly@ · 发表于 2011-8-12 10:12:24

过来学习了，感谢版主细心讲解。
