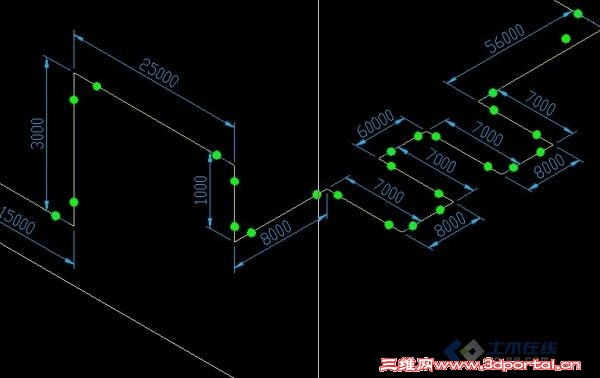

求助这种倾斜标注如何标啊？

djtwiseboy · 发表于 2011-4-21 17:12:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

一直不知道是如何标注的是二维三维吗？请教高手指点

djtwiseboy · 发表于 2011-4-21 17:46:06

希望回答的详细一点哦谢谢了

唐昕晨 · 发表于 2011-4-21 23:27:21

这个图的对象可以是在二维状态下进行绘制。
但必须先如下设置： “工具”-“草图设置”-“捕捉和栅格”，在窗口右下角选择“等轴测捕捉”。

确定后按F8打开正交模式，而按F5可以在等轴测的方位上进行转换。

绘制好对象后，进行标注（注意得用“对齐标注”），标注后会发现尺寸界线并没与标注对象平行，所以得再单击菜单栏的“标注”-“倾斜”对标注进行修改。

djtwiseboy · 发表于 2011-4-22 07:53:36

这个图的对象可以是在二维状态下进行绘制。
$ U) y! |: W) L% p但必须先如下设置： “工具”-“草图设置”-“捕捉和栅格”，在窗口右下角选择“等轴测捕捉”。" ^/ C" Y) T( n1 k/ s( U: ? Y

9 Q& M0 }. v. h确定后按F8打开正交模式，而按F5可以在等轴测的方位上进行转换。
& o5 o. r& t7 L: p. d: i' P ]% J+ @% U( z% B5 p9 v
...$ [$ r1 L) Q/ N" `. V+ D
唐昕晨发表于 2011-4-21 23:27 http://www.3dportal.cn/discuz/images/common/back.gif

非常感谢我还没有在二维状态下绘制过图不知道有什么区别

唐昕晨 · 发表于 2011-4-22 11:10:16

自己去试下就知道，如果你是在三维模式下绘制及标注的话，那你得得注意移动及旋转UCS。

cayuer · 发表于 2011-4-22 15:05:49

老唐有没有CAD 3D的画法教程啊推荐一下或者上传个更好我电脑有个CAD2009 放在那摆设浪费了二维一直用CAXA

djtwiseboy · 发表于 2011-4-22 18:50:01

老唐有没有CAD 3D的画法教程啊推荐一下或者上传个更好我电脑有个CAD2009 放在那摆设浪费了二维一直用CAXA5 {, B' Z+ B% A7 T& j- j+ S1 ?% e5 Y) z- w
cayuer 发表于 2011-4-22 15:05 http://www.3dportal.cn/discuz/images/common/back.gif

CAXA 是个单独的软件吗可以推荐一下嘛？
