如何在装配体的生成布局时插入AUTOCAD图

LIUXINXUE123 · 发表于 2011-4-6 14:49:51

您需要登录才可以下载或查看，没有帐号？注册

x

lkygm · 发表于 2011-4-6 15:42:42

装配体插入工程图，一个是三维体、一个是二维图，两个不在一个体系！
有待进一步研究！

白辞 · 发表于 2011-4-6 15:52:18

看你是要把DWG图贴在哪里？
如果是贴在已有零件的表面上，直接点要贴的零件-编辑零部件-点要贴的面，-插入草图-插入DWG图纸。
如果是新建零部件，就在新建零件的草图基准面上插入DWG草图。

LIUXINXUE123 · 发表于 2011-4-6 16:05:40

在零件中可以插入DWG图，我想在装配体的布局中插入已有的DWG图，但是没有地方可以插入

hongwei_1987jp · 发表于 2011-4-6 16:55:16

hongwei_1987jp · 发表于 2011-4-6 17:04:41

或者复制AutCADl图，直接粘贴在装配体的生成布局里就可以吧

LIUXINXUE123 · 发表于 2011-4-6 17:17:21

在工程图和零件图中都可以插入DWG图，但在装配体的布局中就插不进了，呼唤高手。

hongwei_1987jp · 发表于 2011-4-6 17:27:01

哦，这个问题啊，我试试看

hongwei_1987jp · 发表于 2011-4-6 17:43:38

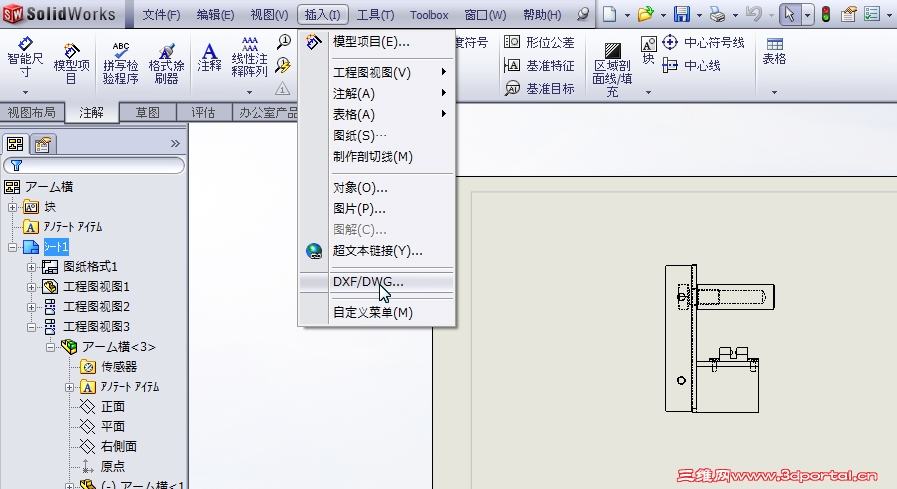

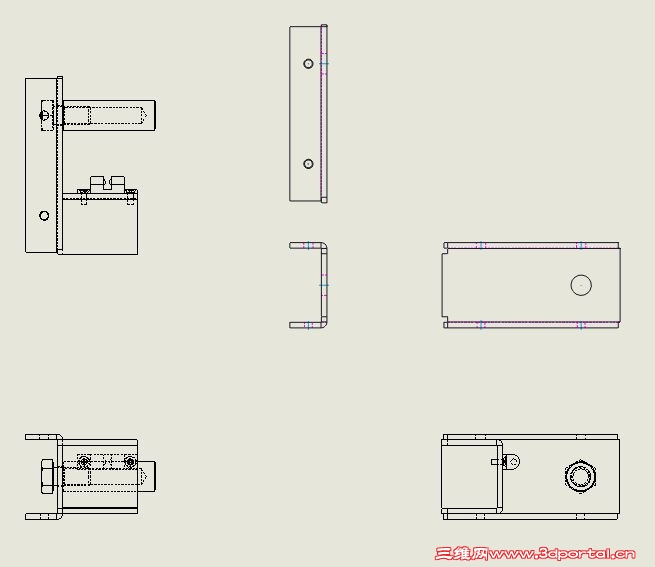

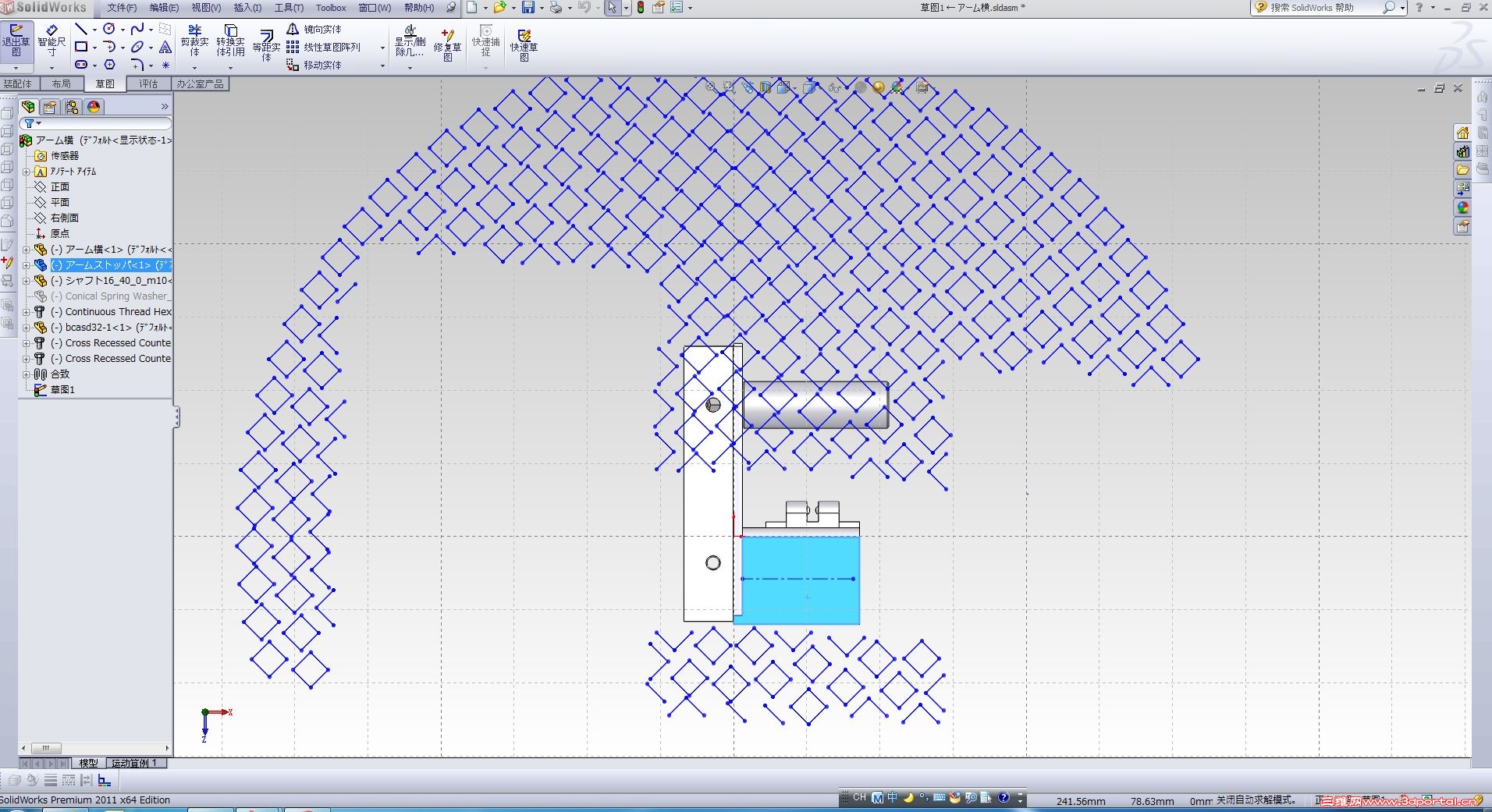

可以的啊，在要粘贴的面，首先要用草图，画1条线（我通常是中心线），然后粘贴就可以的

hongwei_1987jp · 发表于 2011-4-6 17:50:10

linhui321302 · 发表于 2011-4-7 08:05:54

将SW的零件图转为工程图，用DWG格式保存，，然后用CAD打开就可以了
