[已解决] 求助，，cad画这个图，， 画出来发现不相切！

[复制链接]
q542748861
发表于 2011-3-29 13:11:06 | 显示全部楼层 |阅读模式 来自： 中国湖南永州

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
本帖最后由 q542748861 于 2011-3-29 13:16 编辑 5 G- {" \8 N  F4 n0 Q' E" Q: J+ V; z

. D3 Z4 k7 _& }: Q  u求助，，画这个图，， 画出来发现不相切！0 A+ Y, b* ]$ i- ?
' {. ], ]( \4 i
   就这些尺寸，没别的了
( d  P; \2 R+ _( N9 |3 a( F; V" P" K1 j7 ?* {

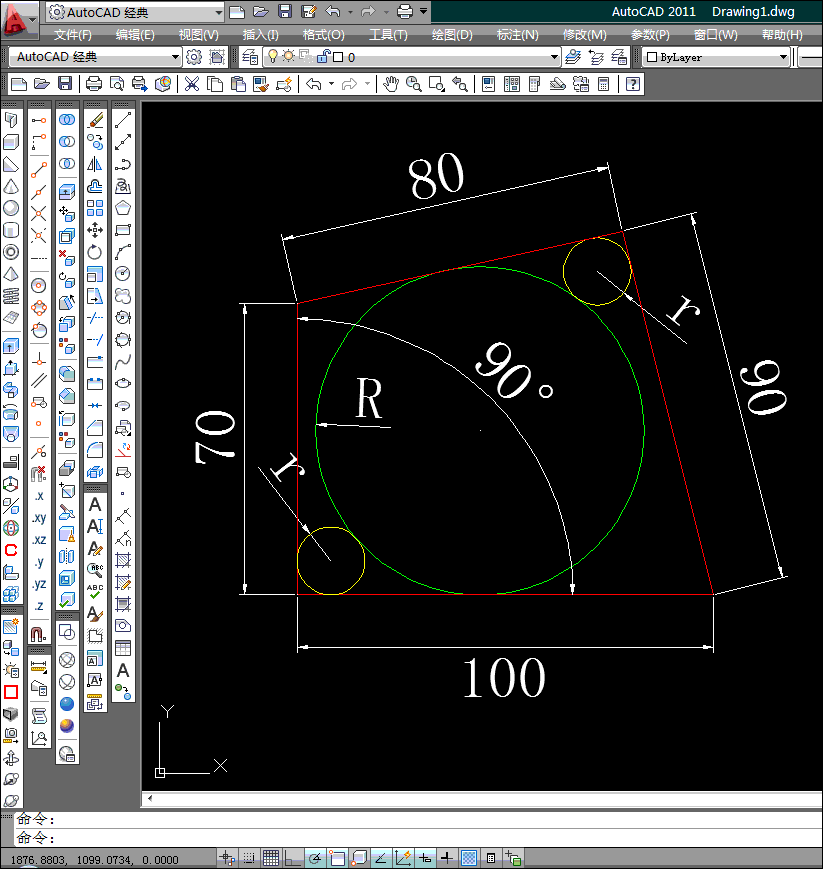

  看
4 b& E- l7 O% o, H
1 o( A: H9 X9 K
7 E9 s0 O8 W8 j- N- S$ K3 C' h+ }2 a 1103270918291560ccdbbe756b[1].gif
回复

举报

q542748861
 楼主| 发表于 2011-3-29 13:15:47 | 显示全部楼层 来自： 中国湖南永州

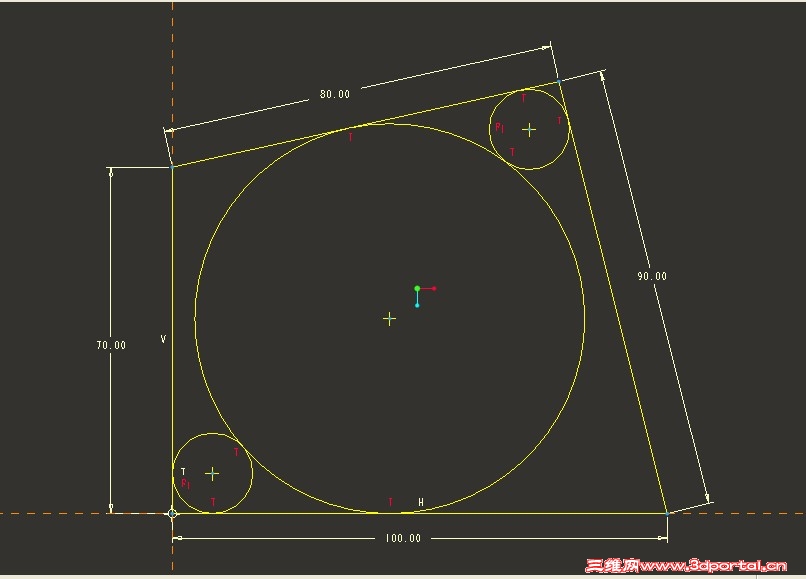

看这个是用proe画的
+ x2 I8 H- [1 r1 ~. t2 b$ u     T 相切   R1=R1$ T( C$ o' b2 z/ f' p2 J

0 W( R5 O! p1 |3 d: J) k: F+ K7 E1 d6 u+ A" M5 h: Q+ G& K& W
http://1http://1
回复 支持 反对

举报

aotaijixie2010
发表于 2011-3-29 13:37:36 | 显示全部楼层 来自： 中国山东菏泽
这个用低版本的cad能画出来吗
回复 支持 反对

举报

q542748861
 楼主| 发表于 2011-3-29 13:44:41 | 显示全部楼层 来自： 中国湖南永州
不知道，，我用2004  想了很久 没画出来 3# aotaijixie2010
回复 支持 反对

举报

q542748861
 楼主| 发表于 2011-3-29 14:36:12 | 显示全部楼层 来自： 中国北京
急啊！！
9 ~) ?. v. Z8 V  R' N: d  求助
回复 支持 反对

举报

q542748861
 楼主| 发表于 2011-3-30 07:05:54 | 显示全部楼层 来自： 中国湖南永州
难道没人会画？？？？？？？) N( k, w, [. j; A" U! `2 X* U
       求助啊！
回复 支持 反对

举报

phoebehsm
发表于 2011-3-30 07:46:12 | 显示全部楼层 来自： 中国山东东营
没明白楼主的意思，是说R和r不给出，让CAD自动画相切画不出来？
回复 支持 反对

举报

fang2601
发表于 2011-3-30 08:02:08 | 显示全部楼层 来自： 中国河北衡水
昨天我也花了很久没画出来。。。。
回复 支持 反对

举报

yyejj
发表于 2011-3-30 09:28:45 | 显示全部楼层 来自： 中国浙江宁波
没明白楼主的意思! w5 n- o2 L, C" @1 _0 Z
前提已知不规则四边形 边长和角度，做2个分别相切与2条边的小圆R。
2 K2 z' h  L) B. |0 Z: U然后做相切2个小圆和2边的大圆吗？
回复 支持 反对

举报

fbtxzl
发表于 2011-3-30 10:55:06 | 显示全部楼层 来自： 新加坡
试试看~~~~~~~~~
回复 支持 反对

举报

vicenza
发表于 2011-3-30 13:01:02 | 显示全部楼层 来自： 中国天津
已知条件是啥啊,求啥啊
回复 支持 反对

举报

q542748861
 楼主| 发表于 2011-3-30 13:06:25 | 显示全部楼层 来自： 中国湖南永州
就上面那点条件
7 s+ f5 ~0 h' u/ {" }1 q# d  没其他条件了      告诉你个四边行  一个角度90   然后就是二小圆相等并且相切二边   然后中间一大圆相切上面的线 下面的线  还和二小圆相切
3 J: H' t- D2 S& o7 |    9 G# y" V; m% w8 F
   既然能用proe  画的出的草图   CAD一定能画出来
回复 支持 反对

举报

aotaijixie2010
发表于 2011-3-30 13:08:37 | 显示全部楼层 来自： 中国山东菏泽
我用的08的，也想了很久，没画出来
回复 支持 反对

举报

输入错误
发表于 2011-3-30 13:30:52 | 显示全部楼层 来自： 中国浙江温州
04的不行啊
回复 支持 反对

举报

大隐于市
发表于 2011-3-30 15:11:29 | 显示全部楼层 来自： 中国安徽合肥
我用2010版本的几何约束关系做出来了，不过应该不是楼主想要的方法。
5 o+ B1 w  b/ @) C8 }2 s, k2 k" y有高人请指点下!
回复 支持 反对

举报

q542748861
 楼主| 发表于 2011-3-30 22:23:24 | 显示全部楼层 来自： 中国湖南永州
晕死，，，怎么大个网站  我不信就没人能做出来啊！: E6 w/ U5 [7 [) |9 x

3 y# [1 W9 A' |- C
) [. ]. e3 V' J/ h      肯定能解的    我要的答案要能在04到09版本其中一个都能做出来的方法
回复 支持 反对

举报

txf001827
发表于 2011-3-31 13:09:02 | 显示全部楼层 来自： 中国河南郑州
用CAD画不出来
回复 支持 反对

举报

yyejj
发表于 2011-3-31 14:32:18 | 显示全部楼层 来自： 中国浙江宁波
12# q542748861
" |/ H# ?7 L4 J& E/ R* U; X" _+ h8 O( J! |. G* ?
2个小圆和一个大圆的半径值是否都知道了？* g, @; @1 l+ a6 P1 s
# q5 r. e, Z; u5 w0 A; U
是求不规则四边形的各个边长？？？
* C. ^, R5 m) `  b6 t; g! R: V" ?7 l7 p* V
楼主你没说清楚已知条件和求什么？
回复 支持 反对

举报

q542748861
 楼主| 发表于 2011-3-31 17:58:13 | 显示全部楼层 来自： 中国湖南永州
18# yyejj 告诉你个四边行  一个角度90   然后就是二小圆相等并且相切二边   然后中间一大圆相切上面的线 下面的线  还和二小圆相切
  E" N$ g. d& a& C, Q7 V7 W, p& B- P% H' ?

+ _" m% v6 d7 W+ }+ `   小圆没告诉我们  大圆也没告诉我们半径   就告诉了我们四边形边长  让后就是相切  没其他的。我只求如何做   不求面积什么的" Z1 X: ?; \7 z- r/ h

( T/ G4 U9 |6 U% w9 ]6 u0 `% `      proe能画出来  cad肯定能做
回复 支持 反对

举报

q542748861
 楼主| 发表于 2011-4-1 07:21:48 | 显示全部楼层 来自： 中国湖南永州
求助！！
回复 支持 反对

举报

springpasss
发表于 2011-4-1 08:25:18 | 显示全部楼层 来自： 中国北京
04到08通过作图法可以画出。
2 ^* {5 k2 o6 q1 ]8 ]% y09没有用过/ Z/ v( s( t! G: O1 g
2010，2011 Mechanical版，菜单：参数化——几何约束。如同proe可以完成上图。
回复 支持 反对

举报

大隐于市
发表于 2011-4-1 09:29:38 | 显示全部楼层 来自： 中国安徽合肥
楼上能否提供作图法？
: G# }0 a& e6 i( n  ^; V3 h1 z非常感谢！
回复 支持 反对

举报

q542748861
 楼主| 发表于 2011-4-1 12:29:39 | 显示全部楼层 来自： 中国湖南永州
朋友你能告诉我是怎么画的吗？谢谢你了 21# springpasss
回复 支持 反对

举报

huamuer
发表于 2011-4-1 13:55:28 | 显示全部楼层 来自： 中国山东济宁

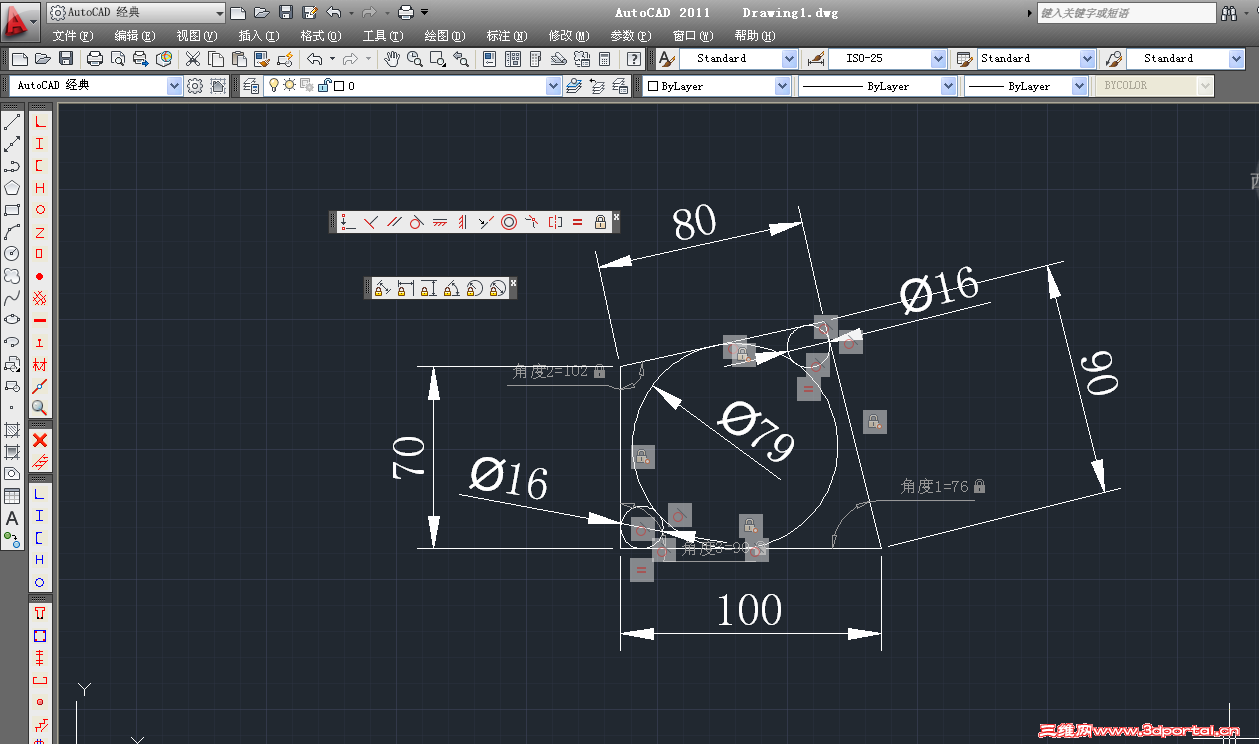

我用的是CAD2011很好画的 用几何约束和尺寸约束就可以了 CAD2011.png

评分

参与人数 1三维币 +3 收起 理由
woaishuijia + 3 技术讨论

查看全部评分

回复 支持 反对

举报

vicenza
发表于 2011-4-1 15:29:47 | 显示全部楼层 来自： 中国天津
不会画，同求
回复 支持 反对
