这种钩怎么画

行长988 · 发表于 2011-3-28 10:50:36

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由行长988 于 2011-3-28 10:55 编辑

这个钩看着挺简单，关键做三维的时候如何按CAD的画法，并且出SW工程图也能一致？谢谢，请能上源文件学习下。所用材料Φ3.2圆钢

hongwei_1987jp · 发表于 2011-3-28 11:23:03

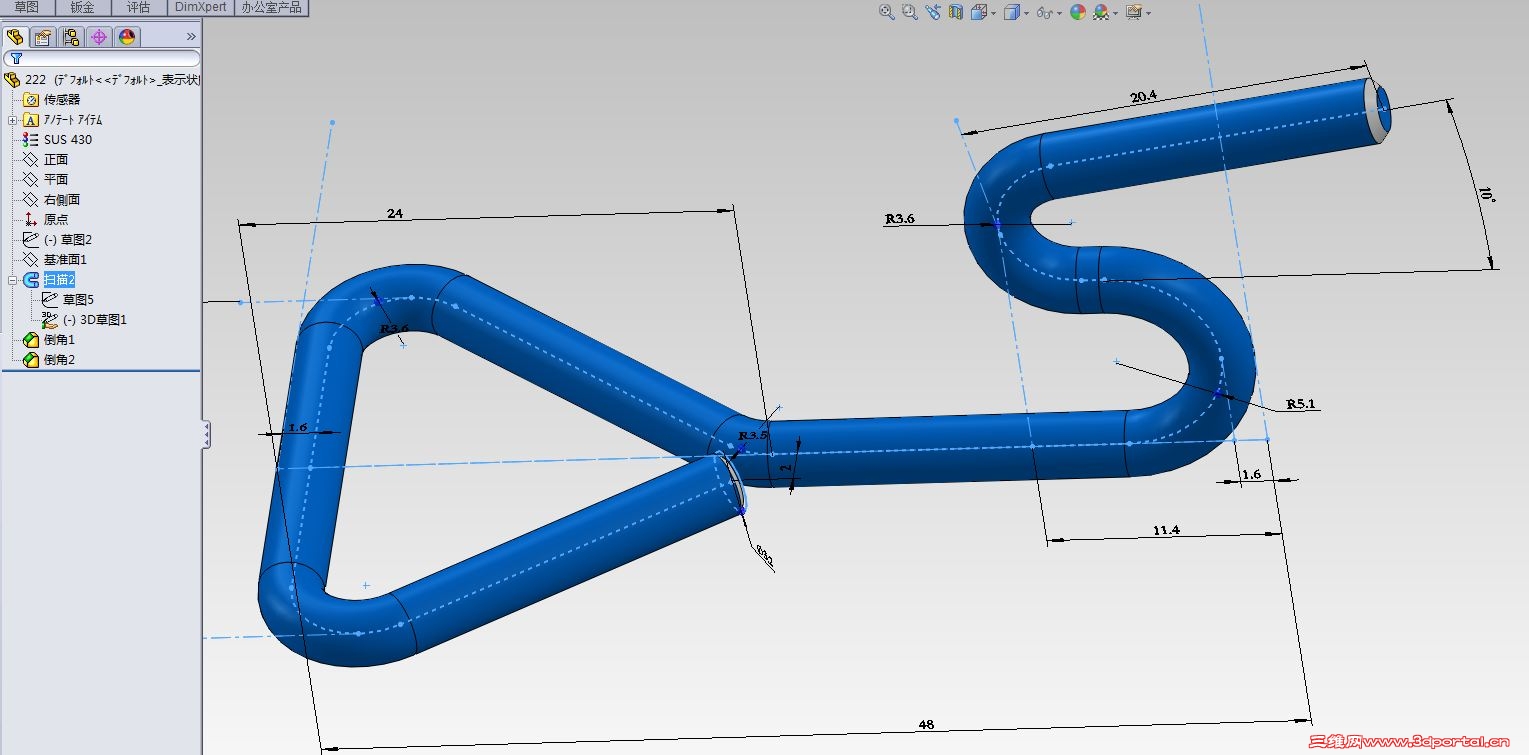

把CAD的草图，导入到SW，用扫面来做

白辞 · 发表于 2011-3-28 11:25:27

本帖最后由白辞于 2011-3-28 12:00 编辑


新建文件夹.rar (227.25 KB, 下载次数: 24)

行长988 · 发表于 2011-3-28 14:24:19

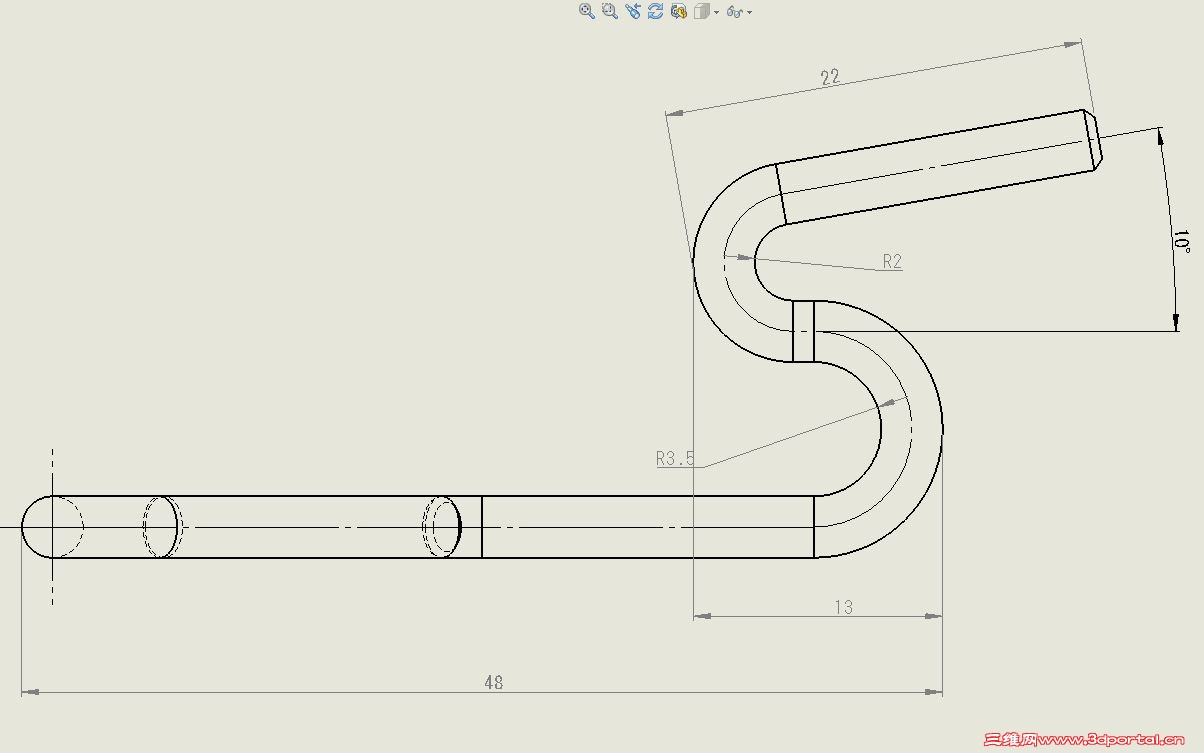

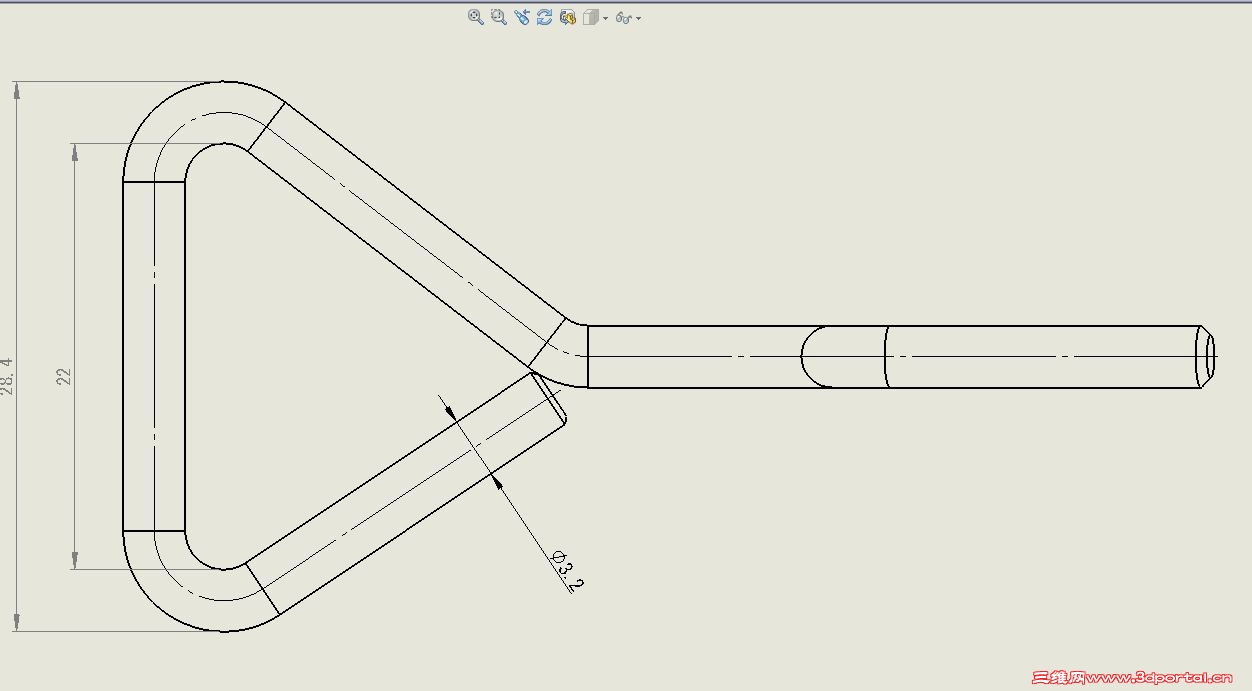

谢谢楼上的朋友，不过你标注的尺寸不是实际尺寸

营口制造 · 发表于 2011-3-28 14:39:53

提示: 作者被禁止或删除内容自动屏蔽

白辞 · 发表于 2011-3-28 15:29:41

你把DWG图纸上传！我看看差在哪里？

行长988 · 发表于 2011-3-28 15:56:48

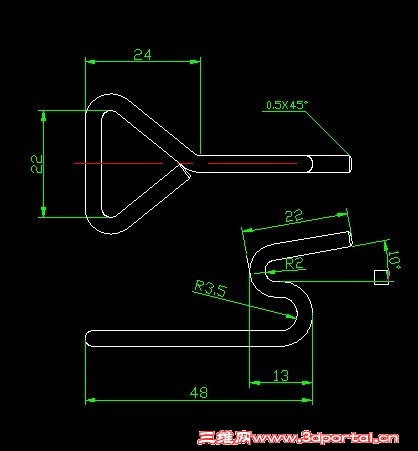

好的，谢谢，附上CAD图和三维实体，我现在关键想知道SW工程图的标注像CAD那样规范。

fgshrl · 发表于 2011-3-28 17:01:09

一般都用CAD做工程图，这种小图用SW做及不合算。

行长988 · 发表于 2011-3-28 20:45:15

小图有大学问，既能保证工艺，又能标注简洁，不容易啊

jetcam · 发表于 2011-3-29 02:46:07

我觉得直接用3D草图画扫描线，直接扫描快点。

coou · 发表于 2011-3-29 12:23:02

俺还不咱会呢，只会平面扫描

gcsysu · 发表于 2011-3-29 13:47:01

应该是和扫描时轮廓和路径的穿透关系有关，不要用圆心穿透，
用圆弧和路径线重合再扫描就能控制好尺寸了。

hongwei_1987jp · 发表于 2011-3-29 17:38:51

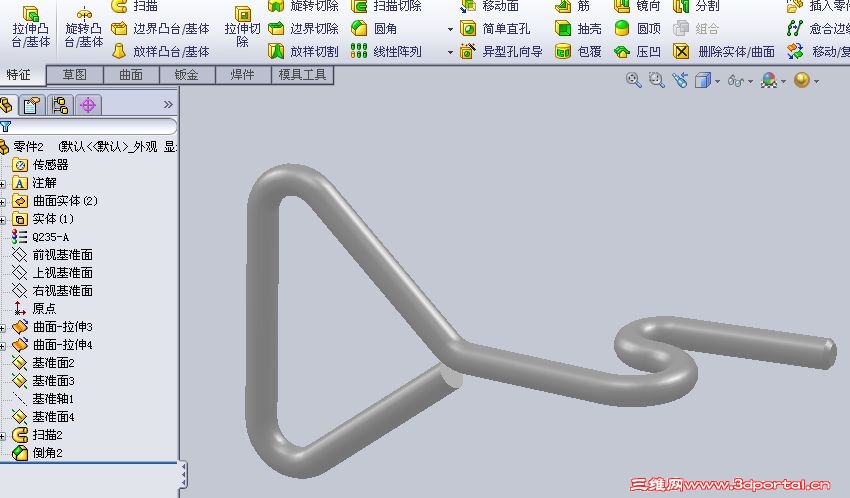

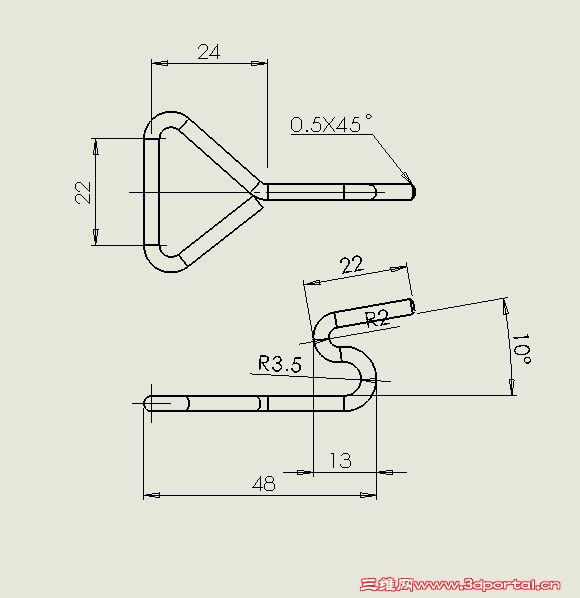

做好的，请看，不过，我把图看反了，按照第三视图法画的

hongwei_1987jp · 发表于 2011-3-29 17:47:15

传上SW的源

答复这种钩怎么画.rar (216.54 KB, 下载次数: 30)

行长988 · 发表于 2011-3-29 19:53:33

谢谢关注的朋友

liumengll · 发表于 2011-3-29 21:00:45

行长在这呢。

直接拉伸凸台，然后圆角，不行么。。

guanghua2 · 发表于 2011-4-3 22:58:58

3d草图 +扫描
