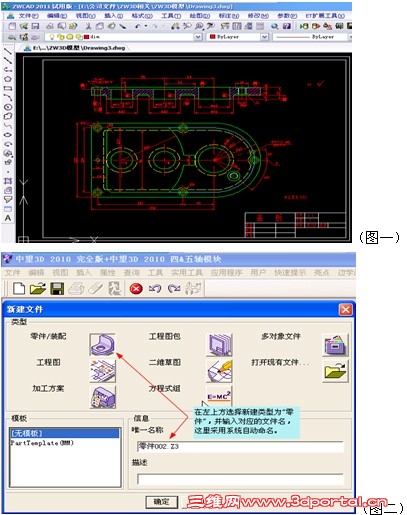

在二维CAD环境中生成的CAD图纸,如何在3D软件中生成实体呢?这是很多设计师面临的问题,尤其是工作中同时需要用到二维和三维CAD软件的设计师。今天就和大家分享一下,DWG图纸如何与三维软件交互生成实体。 / j( G0 F* |0 C5 g6 j下图(图一)是原来在二维CAD环境下,按比例1:1完成的设计图纸,我们在中望CAD2011中打开,浏览下图纸的内容。然后看看如何在中望3D中,以这幅图为基础,完成盖板的造型设计。 1 z6 B. K" ^5 [/ b/ m- T, v % i" r) K: d% Z2 N3 F
. c9 R" A' ]6 h
# `* C* F6 J* ^3 ~
1、启动中望3D2010版,新建一个空白零件文件,见图二: 5 ?% ~4 ], p$ u: h& n* @* C6 o G* r/ t5 ]3 i

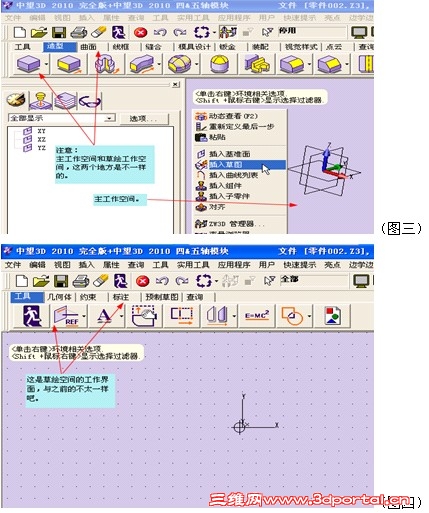

2、点击“确定”按钮,进入中望3D主工作空间,在主工作空间,右建单击,选择“插入草图”菜单,以XY平面为基准面,进入草图绘制空间,见下两图(图三、图四):" D" H" |. z3 K$ U

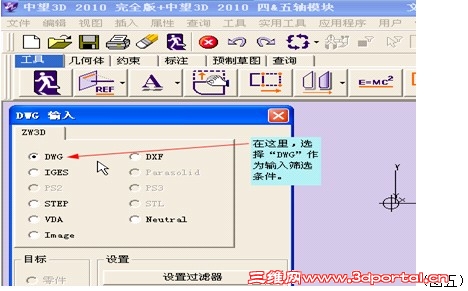

) @+ A r& T5 X; D% u: l4 y( h, |( p2 p; [. _ 1 X6 |4 D0 U6 G: g. \ M* L6 U: z3、进入草绘空间之后,选择“文件”菜单下的“输入”子菜单,弹出“输入”对话框(由于前一次默认选择为DWG,所以对话框标题栏显示为“DWG输入”),见图五所示: ' H# F7 K5 m* F) o* F$ K
% x [" w2 E* q! b* B

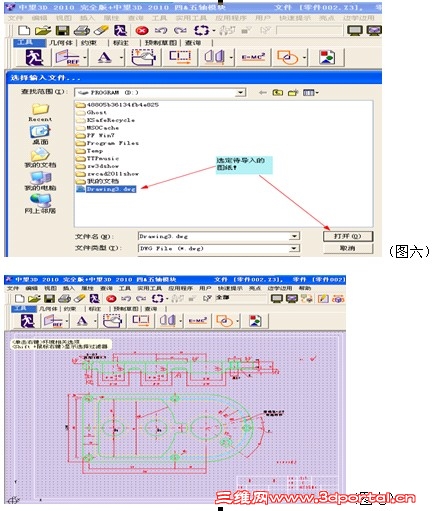

4、点击“DWG输入”对话框中的“确定”按钮,弹出“选择输入文件…”对话框,浏览找到待生成实体的DWG文件。在这里,我们选择选择Drawing2.dwg,点击确定按钮,将DWG文件导入到中望3D的草绘空间中来,见下两图(图六、图七):2 N2 \& H" I- k+ E; W* O4 n
0 g: {4 y* J) \. J
/ I- o( E9 c6 V! Z
导入后,将DWG文件中的对象导入中望3D草绘空间后,中望3D能够保留对象在二维CAD软件中包括颜色,线型在内的所有对象特性。 ( Q* U" A T6 S, e* K9 u% H) H( {5 f1 K2 o6 r" V

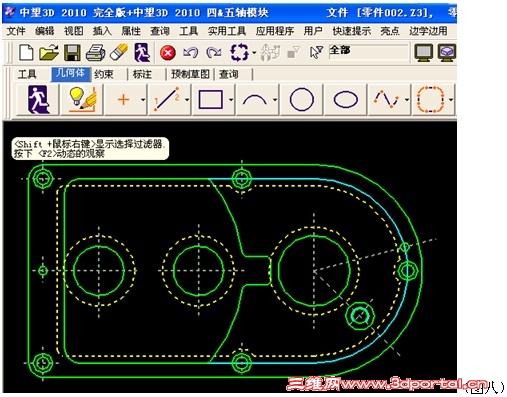

与中望CAD2011中打开的结果对比一下,完全符合。我们的目标是把二维图纸转换成三维模型,所以有些对象比如尺寸,文字等是不需要的,另外,剖视图也是不需要的,我们将其删除,只留下如图八所示部分(为了更直观的看到效果,我们把背景颜色调整为黑色,一会儿在造型的时候,再设为系统默认颜色):: ~" |( I! [& \- t" `
% O( u+ p$ D q0 \* J 3 L( K3 Q1 o3 D0 c; n/ N/ A细心的朋友可能注意到了,我将DWG图形导入中望3D草绘空间后,其线条宽度为细线,这里怎么线段宽度变宽了呢,其实是我省掉了改变线宽的步骤。/ {. _1 B0 t5 {8 D6 e1 @

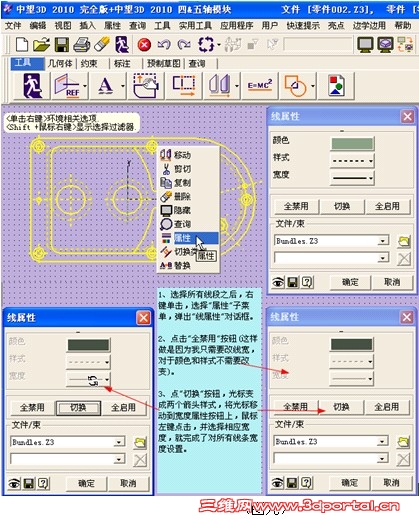

我们需要一次性改变所有线段宽度,但线型不变,怎么做呢,看下图(图九):( f2 c) m _& L
7 H1 n' P# }: F( _: X
) f$ o% `) E; i- U4 J. i

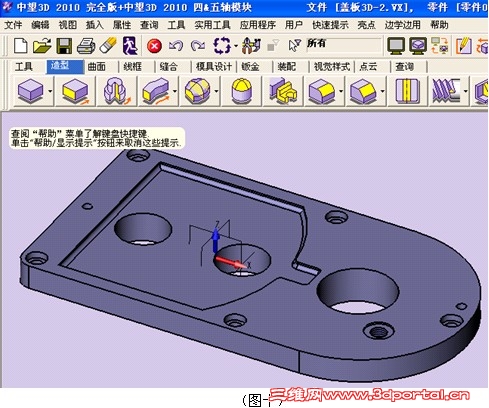

5、到这里,已经完成了原有DWG图纸导入中望3D的过程,接下来,我们退出中望3D的草图绘制空间,进入中望3D的主工作空间。也许我们要问,这个图形线条彼此交叉,怎么能够生成实体呢?这时候我们就要用到中望3D提供的“曲线列表”选取功能了。这一功能可以下次再与各位分享。不过在进行中望3D造型之前,我们可以先来看看这个造形的最终效果(图十)。/ L( e8 z9 M+ W* S
* c1 l6 q. y. v2 F3 ` ] * I# f8 d: |; {1 p6、在导入原有DWG文件时,有以下几个事情需要注意一下: / S% _. k* L6 T% vA、 ; T& }/ J2 o' }DWG图形内的实体,只能以一个固定比例绘制,同一轮廓不能出现两个不同比例。 - Z1 j V p& z: L9 h$ E! ?! N# Q2 sB、! ?3 n5 n f$ y/ t. e7 P! `4 R( U0 q
轮廓必须保证为闭合轮廓,即组成轮廓的圆弧,直线,多段线必须是首尾相连的。: d" p P% \& p
C、' `/ @/ w7 E# J/ a6 n5 n: m# u e
轮廓线不能有重线。 % ~5 S5 c' K( ?" l大部分规则图形,都可以经由这种方法,生成实体。与一笔一画在中望3D中绘制草图相比,导入DWG图形的功能,可以显著提升我们三维造型的效率。
