[已答复] 在AutoCAD中求不规则图形的面积和质心

[复制链接]
发表于 2011-3-20 13:24:32 | 显示全部楼层 |阅读模式 来自: 中国浙江嘉兴

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
http://file:///C:/Documents % e1 i9 b2 Y2 U) t0 R) @8 c  w

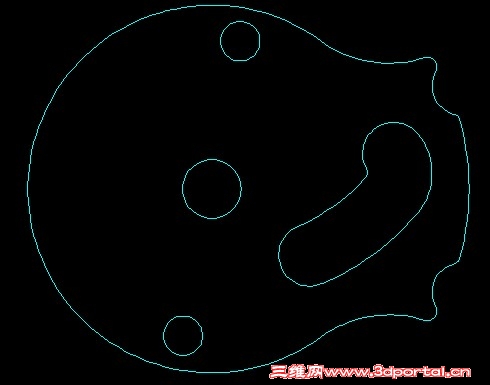

具体见图形' ^* R7 Y! T% f; }! g4 l
cad图见附件! @' F3 F3 X; A, I$ q( H
请大家指导啊,谢谢~

基础练习题7(未完).dwg

64 KB, 下载次数: 15

发表于 2011-7-19 09:56:27 | 显示全部楼层 来自: 中国北京
楼主,我可以告诉你一个方法,可能不是很好,还望各位路过大侠多多指教。: s6 P' K5 @: Z" y

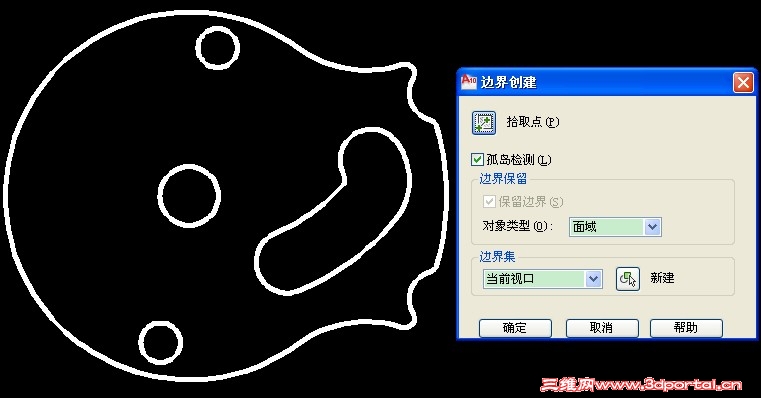

1、首先你可以使用“bo”命令来生成面域,这个是你上传源文件后生成面域的图片$ A6 Y( Q: x$ o$ o. h' z
1.jpg + i6 F6 y" E7 V, o
2、然后运用面域差集命令(subtract),把其中三个闭合区域面积去除,去除后的图形如下+ }5 L7 Y1 O' F1 G' @8 {
2.jpg ! \- e' H& V  ^  l' N

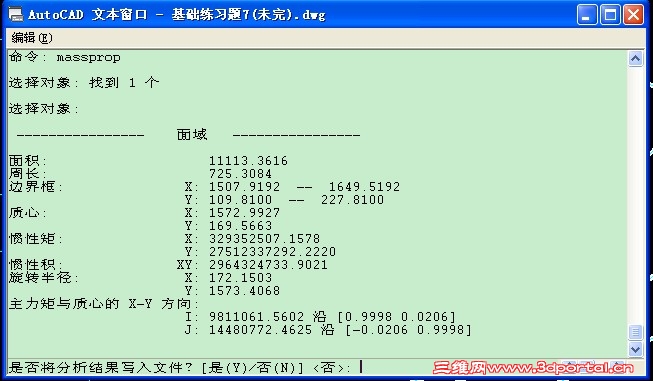

3、最后运用AUTOCAD的查询命令来查看不规则图形的面积、周长、质心等等,输入命令“massprop”或者可以点击工具——查询——面域/质量特性来查看,查询结果如下:
8 o+ k; p0 c0 S& j; ~9 M1 ]& b 3.jpg

评分

参与人数 1三维币 +5 收起 理由
woaishuijia + 5 应助

查看全部评分

发表于 2011-7-19 10:12:39 | 显示全部楼层 来自: 中国北京
哦,刚才忘记把源文件给你传上来了,又回来给你传一下,希望对你有帮助,大家共同学习哈,呵呵
' |& ^% K2 `' [- E' `
9 x' Q: H# H8 i. R$ R) [( L 基础练习题7.rar (156.54 KB, 下载次数: 15)
发表于 2011-7-21 13:21:31 | 显示全部楼层 来自: 中国浙江宁波
挺有意思的。不错。
发表于 2011-7-30 17:24:11 | 显示全部楼层 来自: 中国广东东莞
这个知道   但还是谢谢你了
发表于 2011-9-27 21:19:45 | 显示全部楼层 来自: 新加坡
不错,我也要知道这个的答案!谢谢!
