SE焊接件问题

jackwen1223 · 发表于 2011-3-2 15:02:20

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

版主，首先感谢你。这些天就提问题了。
新软件上手很麻烦，而且我发现SE的上手更麻烦。
SW没有给我培训过，我自学的SW，基本没问过问题。
SE我不问实在是不知道怎么办，而且教程帮助很烂。作图的步骤很严格，往往下一步不知道点什么好了。
这几天做焊接件设计，SE的焊接和装配是一个性质吧。
我想问下，我放置第一个零件的时候，系统自动给我把零件和坐标系的原点定位了，现在我想改一下我第一个零件与原点的位置，我想把零件的某些特征点与原点重合或者某些虚拟点（比如整个方管的中点）与原定重合。请问怎么操作，我试了半天，没试出来。唉~很郁闷！
另外，有关于焊接件中阵列的教程么？帮忙给个。谢谢了！

郁闷的话题有人发过了，我真郁闷，改标题

3DST明明白白 · 发表于 2011-3-2 21:01:17

说实话，学SE比学SW简单，只是你已经习惯了SW的操作；
所以再去熟悉另外一个软件，这是必然会有的一些问题，

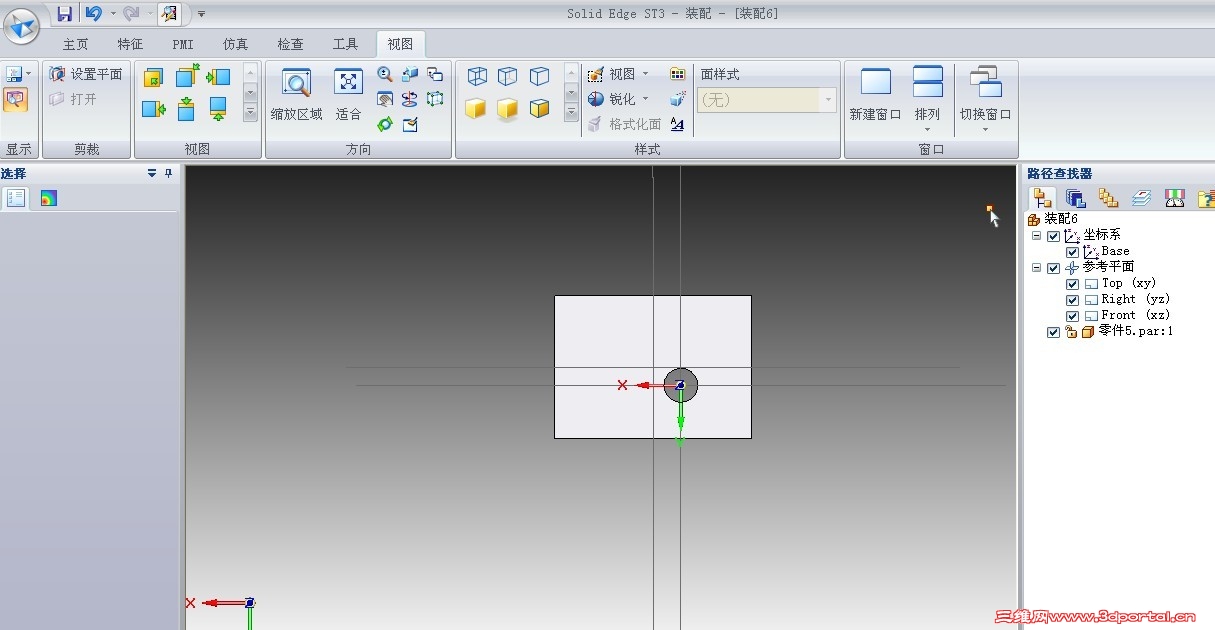

装配默认第一个调进来的零件就是与现在的装配坐标重合，
当然也是可以进行调整的

jackwen1223 · 发表于 2011-3-3 21:55:46

有详细的步骤么？还是不知道怎么做的

大有茗堂 · 发表于 2011-3-4 18:14:39

首先，你用另一软件的思路来操作SE，然后又在不熟悉SE操作的前提下就下SE不好用的定论。对此我们非常遗憾。

大有茗堂 · 发表于 2011-3-4 18:16:49

千万不要说SE自带的教程烂之类的话，先好好检讨一下，你真的用心去跟着教程做了吗？我想楼主应该也是一个比较心急的人，学教程的时候也许看了几个命令就觉得教程也不过如此，尽教些肤浅的东西。然后就此放弃学习教程。

大有茗堂 · 发表于 2011-3-4 18:18:27

其实教程真的很好，要是跟着自带教程做过两三遍的话，我想你对于SE操作应该就没有什么大的问题了。因为SE真的很简单，但简单绝不等于是功能也简单，它的功能还是非常强大的。

大有茗堂 · 发表于 2011-3-4 18:23:18

至于如何给第一个放置到装配中的零件重新定位，方法太多了，其实也与你的建模习惯有关，如你所说的方管中心，既然是方管，如果你建模时能够使方管中心处于坐标系的正中，不就没有你现在的烦恼了吗？

大有茗堂 · 发表于 2011-3-4 18:24:19

当然了，不想改零件的话，直接重新定位零件也是很简单的，只要删掉它默认的固定关系，然后为它添加其它关系就OK了。

3DST明明白白 · 发表于 2011-3-4 20:58:32

稍后我发个视频上来！

jackwen1223 · 发表于 2011-3-5 10:09:31

SE的教程我都做了从制作草图到零件装配一步一步按照教程上来的我可以说SE的教程就是很烂因为他有很多提示和操作按钮找不到，SW教程我用过 SW的教程中出现的按钮直接点击就会在SW界面出现相应的位置。这一点就比SE强多了你让一个没用过SE软件的人上来就能找到你教程中的按钮，我也很遗憾！

jackwen1223 · 发表于 2011-3-5 10:18:59

现在我都改成方管的中心对称生成零件了。但也有特殊的情况，比如说零件改动，零件不规则，情况很多。这些在教程中都是没有的吧。我想软件还是卖给操作者的吧，希望SE可以越来越人性化。

3DST明明白白 · 发表于 2011-3-5 12:01:30

11# jackwen1223

我只能很遗憾的说，我也是经过初学SE的过程，并没有发现如你说那么复杂！

jackwen1223 · 发表于 2011-3-7 09:07:19

哦那只能说你们比较厉害了我是笨的那种

大有茗堂 · 发表于 2011-3-7 18:15:45

11# jackwen1223
我给的建议——尽量中心对称放置零件，当然只是针对对称的零件，那些不规则零件当然是行不通啦。但哪怕它再不规则，你自己应该还是清楚应该以哪为中心，方便后续装配或者出图之类的。

大有茗堂 · 发表于 2011-3-7 18:17:25

10# jackwen1223
至于这按钮么，哪怕像你说的SW会自动跳到那个按钮上，但如果你不用心去记，反而以此为习惯了。岂不是更糟？反正我跟教程做的时候还真没遇到那种找不到按钮的情况。

jackwen1223 · 发表于 2011-3-10 10:56:25

有时候设计的焊接件不是以工件的中心定位的，我只是要个重新定位的方法。我用四根型材焊接一个方框我想让方框的中心和坐标系原点重合，以便后续方框上零件的镜像，阵列..... 这是一个虚拟点，如何定位的？还是SE就不支持这种定位，我就想知道能不能做。有这么麻烦么？？？

大有茗堂 · 发表于 2011-3-10 17:18:26

所谓的虚拟点，完全可以用草图来实现。

大有茗堂 · 发表于 2011-3-10 17:19:19

在草图中绘制一条线，就可以将指定的零件或特征以它为对称中心，在指定方向上进行对称复制等操作。

大有茗堂 · 发表于 2011-3-10 17:19:42

也可以用新建辅助平面来达到你要的效果。

大有茗堂 · 发表于 2011-3-10 17:19:55

学无止境啊。多多琢磨吧。

wangbinzuoqin · 发表于 2011-3-11 09:13:00

我赞成SE好用，特别是同步技术

ms365 · 发表于 2011-3-24 14:38:53

我恰好和楼主相反，SE基本是看自带教程自学，是V15版的，很多都是自己摸索出来的，有时候也上坛子看下。
现在正学SW，感觉比SE难，而且没有SE“会自己告诉你下一步该做什么”，现在学SW都得看视频教程，想想还是SE学得快，现在干活很快很顺手，现在用SE的人太少了，要是换单位，好多都是用Pro/E， SW，看来一般还是要会两种三维软件才行。
