QQ登录

只需一步,快速开始

登录 | 注册 | 找回密码

三维网

 找回密码
 注册

QQ登录

只需一步,快速开始

展开

通知

全站
10天前
查看: 1727|回复: 0
收起左侧

[文献] 激光表面淬火应用案例

 关闭 [复制链接]
发表于 2011-2-19 19:21:55 | 显示全部楼层 |阅读模式 来自: 中国四川德阳

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
★激光淬火的优势与特点:

$ f3 v0 h+ c. ^; t4 _# L
·高方向性,可进行局部处理;
  i9 t+ a/ e3 X7 c% e6 \+ Z+ {
·高耐磨性,较常规淬火提高硬度约15~20%。如45#钢硬度可达到HRC55或以上;
8 W" n# T- x9 W1 @
·表面残余压应力,提高零件疲劳寿命;

- a. Q- y* n5 u# u) n, Q5 ^+ F
·热影响区小,淬火后零件变形小,可作为零件最后精加工工序;

& g( ^1 H3 G& P, L1 @/ w! s
·可进行材料替代,并改变生产制造流程,降低生产成本。
/ j# ^, I, G1 W7 w, z! ?6 ?
★激光淬火适用范围:
2 s5 w# W6 i5 s( o1 ?
·碳钢、低合金钢、马氏体不锈钢和灰口铸铁、球墨铸铁等材质制造的机械零件;

# s/ J( z+ \0 ^* }# R
·平面类、轴类、模具类、内孔类机械零件和模具。
1 k$ w5 `& H$ s# r* s0 L, _
. @) K0 [% S& |3 c+ r1 ^' y+ Q
激  光  淬/ v$ L2 r  l0 k0 x
火  效  果  一  览  表
$ t7 i3 z: N  Z4 {5 x
序号
; Q* E) y  v& }
工 件 名 称
3 n6 x$ _; P1 J6 ~4 l) Y
材    质

2 t) r7 n$ N( s
原  始  状  态

" d. h1 {; ]8 K+ o/ F
处  理  后  效  果
9 w6 S: b: j' \( y1 \* x
1
* D3 P2 v' r: n/ @' [; U3 s
导向杆4 Q/ |, {8 m: T& t& M; N" ]
42CrMo
. B+ A# _: e3 l$ E
调质HB211~286; [# C" V1 R( U  F
HRC55~60,层深大于1.10mm
7 Y, F: }( R5 z4 m6 P
2

. J* _: e$ w& W
液压柱塞
) N& }7 z$ T9 v8 {) f& d
45#
8 N  @( j: E$ t. G/ E, y0 q
调质HB190~241
+ z2 h  }2 K4 H8 V3 T. ?! v8 f! A
HRC55~61,层深1.00~1.20mm
$ K) M  e7 T( Z2 L6 L% b3 l8 H" Z& o
3

  I2 Z  D, h, ]% H) P/ N: I
摩擦制动片
8 _. |% r! n, }9 I
65Mn
) i' N/ @5 ?3 j- Q) l. L
HRC28~31
/ K! Y- g) H9 d* f
相变淬火HRC53~55
; C" y1 L" j9 V% a
4

( E" N: }( [, Q& b3 l
模具
* L' g# T- r% l6 A4 @  E% n* c( _* f
P203Cr2Mo)
$ M3 e; o9 f" A9 B; s
HRC30. b! ~% e  R! w" Z9 K; R
HRC50~534 J4 I4 u( [% s7 G' j. ~3 X
5
, h  A$ D2 A  ~" N
模具
' i. T8 c/ d, a- _' E* I$ m
45#
% _% A+ i  M" B& N2 X& b
HB180~200
, s; C7 h6 T, T3 m- R+ z
HRC56~59
" L) b% G, I$ u: b0 a+ s
6

& C+ d+ s) o* z2 J  v
柴油机缸套
9 h* `/ R/ p5 `, C7 ?
合金铸铁
1 a: U4 U7 Y- q" A' {+ |3 O
. |- F0 p5 h( l! A, w; R7 \9 H
HRC60~63,层深0.4~0.6mmΦ320位置变形量0.01~0.02mm
4 g* T) }0 B8 [* i- l: L/ }
7
6 J9 {/ e6 }# ?/ c
柴油机活塞顶环槽
$ \. k# V5 Y+ M& _0 n
42CrMo
5 Q4 K9 W' d2 t: F
0 p6 L1 e, Y5 W# H
HRC52~55
+ ^' n$ D7 Z5 {3 z/ j- u3 }# ~. ^) j  B
8
/ c' L/ I! c3 ~5 {$ J
内齿圈8 ~2 K+ J' Q/ ~' Z5 a
42CrMo
, g( _& y7 J3 a+ i9 w
HRC25~31
. |/ r4 q, d% q2 f: m( Z' [( S
HRC52~55,层深约0.50mm4 p  l# G+ Q, K9 b, P5 o  W: e
9
1 Z5 [0 |. W( z! a% c) i  w* m
塔轮轴( R# x' L5 I  W
40Cr
& {  k" G# p; O; R; R+ N% U
HRC31~37  @' B/ ?. G8 J4 V3 q
HRC52~55/ R2 n" {6 C5 n* G) u* q* N
10

0 K1 |  ^  Y7 }* r; S% z# c/ |
320活塞( R+ y4 D7 p' x. V9 B
QT6002 |) j  x' W+ e: |
HB190~210
/ [6 v: t1 ^& Z
HRC≥52,层深0.40mm9 C: b( l5 B9 L6 q0 g4 \
11

6 Y" O: ^( \& Q+ K% v* d% \# z4 i
打桩机活塞7 m& `: V; ?; v2 m5 Z
35CrMo
  m/ `: Y. ]& k6 @
HRC29~32! y: |8 u! D/ J% s, d- A3 p" V/ g$ |6 F) v
HRC54~55层深大于0.40mm$ o) ^, B8 b- q, i, G4 c5 D
12
7 b% U8 c8 y; p6 t' A
瓦楞辊
/ G" L; r0 v  z$ w7 s4 |) T
42CrMo  V5 _- E( p. F* X1 n
HRC30~35% Q- X" a1 ~9 e! Q( u% V0 Y3 N0 }
HRC53以上,层深0.80mm
! b2 |" g3 [* `( ~' ~
13
" w4 M. y/ o3 x' [" B
内齿圈轮齿及V型轨道
/ j% m4 M; v1 e* x5 d/ B# }: Y
40CrNiMoA
+ {5 K7 Z7 o- l/ L3 J7 y6 ^
Mn=4mmZ=272Φ1204×68。调质态硬度HB241~286) Y! }+ H8 E1 V& C
轮齿HRC55~57,层深0.55~0.60mm。淬火组织为回火隐针状马氏体。V型轨道HRC45~57
9 [; x- g( [6 I# ?& J/ U9 N
14

7 N2 \  [. b* O$ b) P  f+ h
弹簧片: J. n3 t8 j6 m3 s( N/ K2 @
50CrV46 k3 ~+ |7 H# z% n
HRC39~45
+ _7 N- f. t; P8 C
HRC57~62,层深1.00~1.30mm
& F/ {' z: @* J% N+ R+ s
15

  J% z$ r, _8 @/ a9 u
簧片阻尼器轴毂
+ y( B8 E/ N. I! N) Z1 U0 K7 N
40Cr
* }) \+ V) T% @( H9 b8 o+ }4 [
HB241~286
" E* H8 O  t7 f! u+ m$ M
槽侧面HRC56~59,层深1.00~1.30mm。两端面HRC50~51,层深0.80mm。符合客户技术要求。
" X5 E5 j) W( z, Q2 J/ [. w" E
2 e, s$ s/ g. p, i+ ~+ q, _
典型案例:

" U6 ^/ ?$ z+ a0 }7 N. z) H3 n3 ^

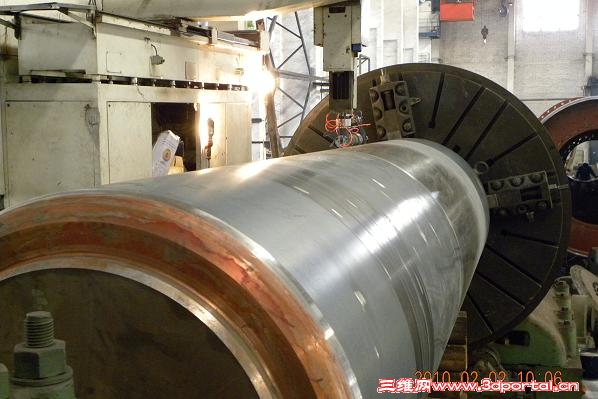

某重型机械厂8万吨油压机导向杆激光淬火

8 T: V  h5 b- n0 I- L1 b
2 E/ u; E7 l5 L1 V& w5 I* T& v
某重型机械厂1.85万吨油压机柱塞激光淬火
, q( w" w% }/ D2 K% a; W$ I  ]

$ n8 X3 j! @1 g' b, o
某机床厂TJK61200机床导轨激光淬火

4 t) d. ?/ V; b0 W& f# x) t) b
20080924001.jpg 20080926004.jpg
, m6 U7 @' z. @% t; X% ~
某机床厂芯轴内孔激光淬火

% B5 S: Q) ^: ?% \* T" [
6 x( {; e- Y5 y. c4 j. r, y+ M
小汽车门模具激光淬火
/ W, [, H5 s% k+ D1 j2 b$ I  G
照片 030.jpg
5 ^5 Q& l- E# W- I( @

' h) s- a4 y% P( S& t/ P! u
对激光淬火有需求的朋友可以联系我哟

8 B* G4 `6 ]3 L' G, f
18982003277,13308063277,张先生
- |8 {; M5 n$ r% |! q) e' ~: M
发表回复
您需要登录后才可以回帖 登录 | 注册

本版积分规则


Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
