9 Z) k- J: C! v- C) q2 ?D26型仪表为带有屏蔽的电动系结构，其动作原理是，当仪表通电以后固定线圈与动圈均产生磁场，两磁场相互作用，促使可动部分产生偏转，因而可使固定转轴上的指针直接读出被测之量，转动部分采用钢质轴尖及刚玉制成弹性轴承，因而仪表的磨擦误差很小。指针为刀口形。刻度板下备有反光镜子，以减少视差。仪表使用空气式阻尼器。仪表具有良好补偿线路，所以指示值受温度变化影小。整个测量机构置于双层屏蔽内，具有良好密封性能。
0 N% h5 m, J; W6 ^" u. C5 @使用、操作注意事项 + @* \) y* V% X/ L
1、使用时仪表应放置水平位置，尽可能远离强电流导线和强磁性场质，以免仪表增加误差。 ' Y1 U/ P# f" Z* _) v; h9 n7 S, t
2、仪表指针如不在零位时，可利用表盖上调节器调整之。
4 e2 d3 s7 t5 ?3、根据所需测量范围按下图将仪表接入电路，在通电前，必须对线路中的电流或电压有所估计，避免超载，使仪表遭到损坏。
- I& a+ ~, r, U& Z8 ?; V
5 O* V0 B! P% a; w0 {) y
8 k y+ f5 W0 g1 k' J1 m6 K, c! X1 ^. w

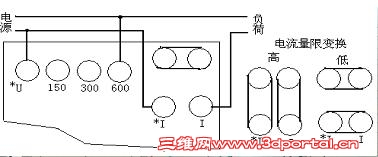

D26-W型连接图
4 w$ P- `+ ~. t C S2 O$ H& S4、D26-W功率表测量时如遇仪表指针反向偏转时，应改变换向开关之极性。即' O# [ U0 [: o
可使指针顺方向偏转切忌互换电压接线，以免使仪表产生误差。
( P/ m' z7 O4 h- z* G E0 R5、D26-W功率表之指示值可按下式计算： + L8 q/ J! G- ~5 Y6 C- A4 X
P=C*α（瓦特） ) D* N: e+ M7 @7 K, K. {+ m4 S
式中： P为功率指示值；C为仪表常数亦即每格刻度所代表之瓦特，见换算表； 2 H; p6 u3 e/ j- \ K
α为指针偏转后指示格数。 1 ?1 S: s! h* W& D4 f: _' M
C 换算表 电流 150v = I*1 300v=I*2 600v=I*4
