求助3维空间凸轮的画法

xaping · 发表于 2011-1-17 13:01:24

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

请各位高手指点一下用扫描的方法画一个空间的凸轮。
主要是在一个圆柱体上，截面60度的范围有一个凸轮紧靠安装在圆柱面上。

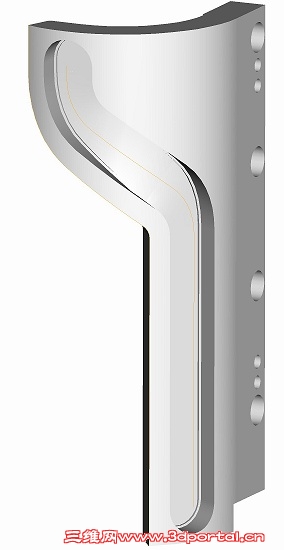

类似于图一

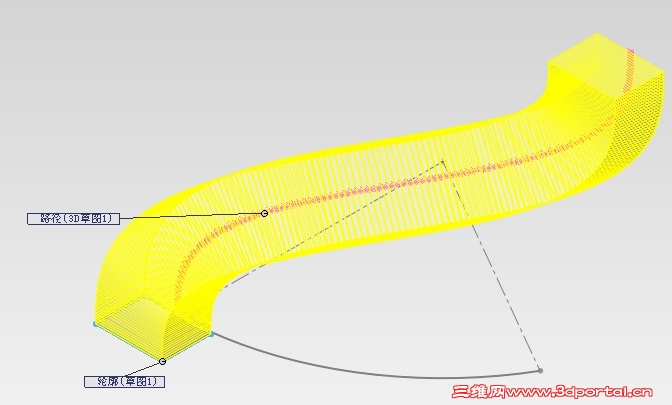

我在SW里用3D草图画了一个空间曲线，然后在3D草图底部画凸轮轮廓。如下图

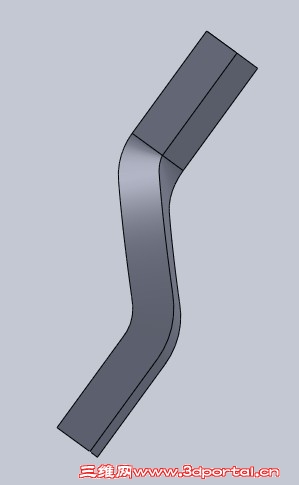

但是生成的实体有点问题，通过上视图发现，沿3D草图扫描的实体，最顶部与最低部的轮廓没有在一个圆上，我要求它在圆柱体方向旋转，轮廓与圆柱体相切

望各位高手指点，怎样使这个扫描出来的凸轮，沿着圆柱体的弧线相切。

谢谢

想飞的馒头 · 发表于 2011-1-17 13:32:23

1# xaping

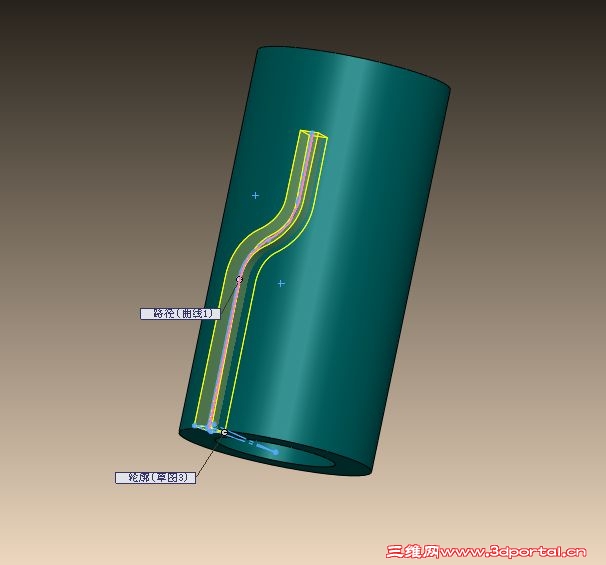

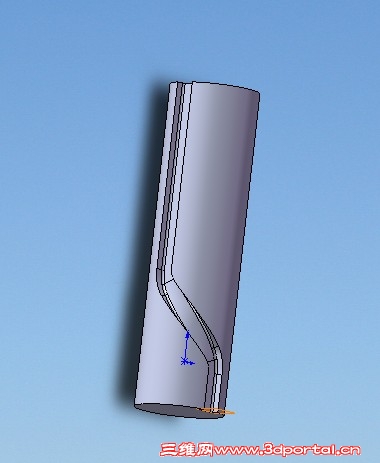

不晓得LZ要的是不是这个东西

想飞的馒头 · 发表于 2011-1-17 13:34:29

附件在这里

coke2010 · 发表于 2011-1-17 16:35:07

LZ是这个意思吗?希望能帮到你。

xaping · 发表于 2011-1-17 21:15:40

谢谢COKE2010和想飞的馒头。我就是要类似的。
我这个主题的问题类似于COKE2010的，是一个凸出来的凸轮。下一个我要画的图是类似于“想飞的馒头”，一个凸轮槽。

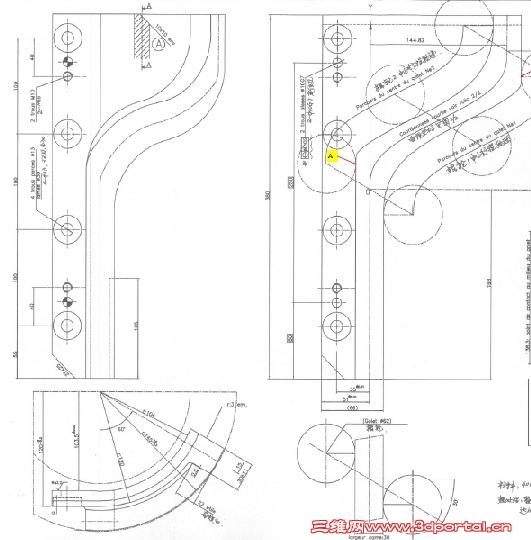

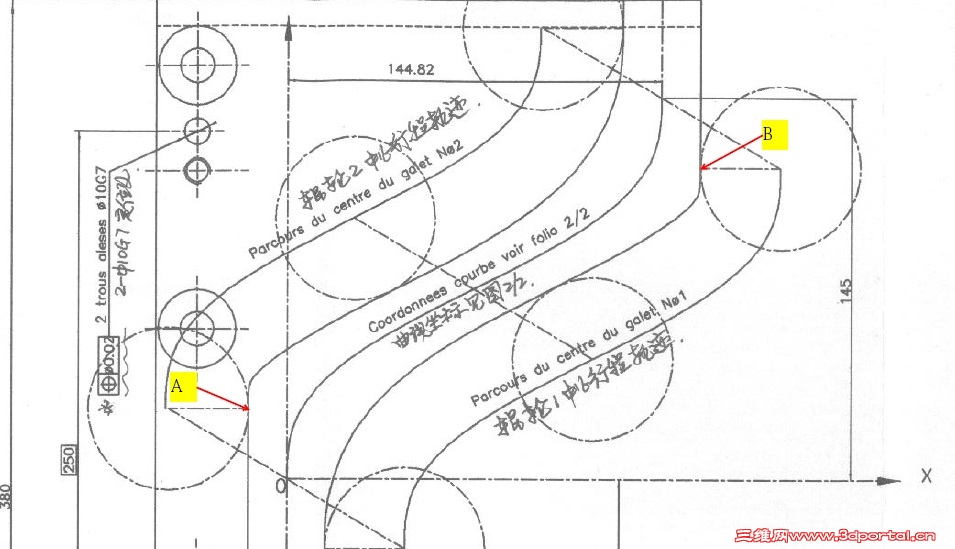

我想画的是这样一个CAD图。

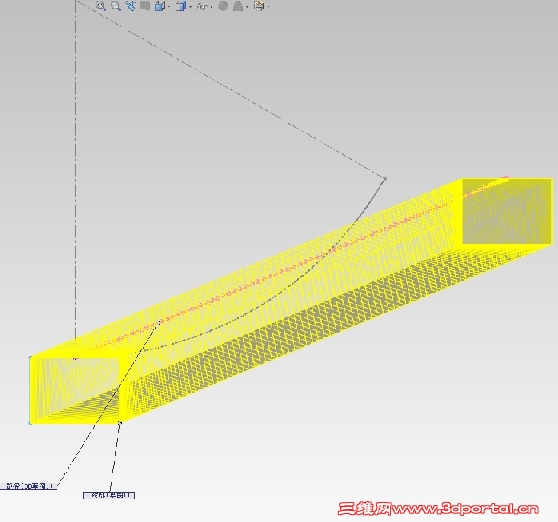

该图还有一个空间坐标系，于是我按照坐标系的值在3维草图做了很多点，然后用直线连接这些点，然后在最底部做一个30*22的轮廓，希望用扫描的方法生成这个凸轮。但是我在扫描的选项中选择“沿路径扭转”，却出错，提示“为使此选项有效，扫描必须有一平滑路径”。难道我用直线连成的点路径不平滑而导致的么？我把我的草图贴在下面，希望各位继续指点我。谢谢

零件1.rar (44.27 KB, 下载次数: 10)

xaping · 发表于 2011-1-17 21:20:37

因为上面一部分和下面一部分是直上直下普通拉升的，所以在上面的零件里我在3维草图里只画了X方向144.82，Y方向145那一段的3维坐标点。

谢谢

想飞的馒头 · 发表于 2011-1-18 21:03:34

你这个图确实有点复杂明天我认真研究下

aaronczl · 发表于 2011-1-19 00:28:27

SW好象有个画凸轮的RJ

rockyhuo · 发表于 2011-1-20 00:17:04

使用空间曲线画路径(在用投影合成),然后的步骤你也知道,很简单.

fspjm · 发表于 2011-1-21 11:15:01

试了一下有点技术含量。单拉伸切除会更简单。

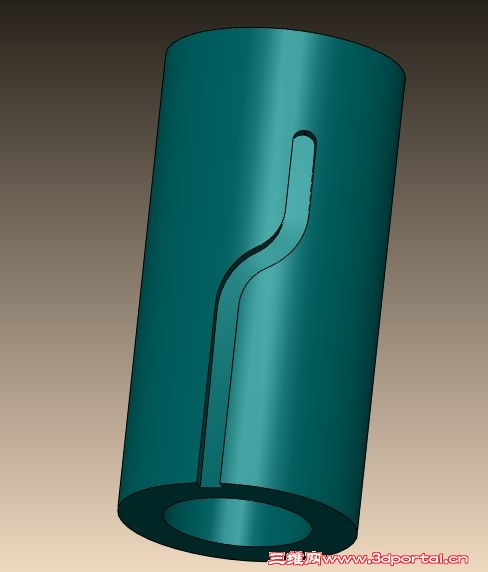

fspjm · 发表于 2011-1-21 11:17:39

这样看会清楚一点

xaping · 发表于 2011-1-21 15:58:23

直接在圆柱面上画一个3D样条曲线，然后扫描，“沿路经扭转”这个我已经掌握了。谢谢。
但是这个图我这个是根据AUTOCAD图纸，重新画零件图。必须要按照原来的点做曲线，在CAD里用坐标表示出曲线位置，所以我在3D草图里把所有坐标都画成点，然后用直线连接起来。在扫描的时候试图选择“沿路经扭转”，但是提示要选择平滑路径，于是我试图用样条曲线将这些点全部连起来，但扫描出来的东西，扭的像麻花。
试问，能不能多线段的线，并成一根平滑的曲线，这样我就能沿路经扭转，将零件画出来了。
谢谢

rockyhuo · 发表于 2011-1-21 21:56:22

试了一下有点技术含量。单拉伸切除会更简单。18300666 P; t* r+ l; s- k; S
fspjm 发表于 2011-1-21 11:15 http://www.3dportal.cn/discuz/images/common/back.gif

在一个平面就可以,若是又关于圆柱面的扭曲就不行

linjx · 发表于 2011-1-22 15:11:14

不用那么麻烦，我用一个扫描就可以了

蓝色冰雪456 · 发表于 2013-1-13 21:36:33

还用的英文，和普通的往复丝杠不一样，哎做丝杠的
