[练习题] <基础综合练习01>

[复制链接]
muhdi
发表于 2008-7-15 22:35:03 | 显示全部楼层 |阅读模式 来自： 中国台湾

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
基础综合练习01  {2 y6 h3 V( u; ^/ \' a
提供大家练功用8 J( }7 }9 w( X- x3 j! E4 G
  j3 K5 f: I1 \( k/ \
/ ?0 g, b) j5 j# B: x& g1 n
( T5 v! }7 h) H& v
说明本系列练习主要是从CAD基础的命令练习做起，对于新手来说是步步提升的过程，对于高手来讲是是温故而知新的不断提高，但愿会员muhdi为大家提供该系列练习你能喜欢 9 {. p1 @) Q# p6 {

; J0 W) R9 u# W; f: `
; t- g0 M+ y7 q3 j

) h4 q! G) n. Y% Q. @$ B4 J

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 感谢提供练习

查看全部评分

回复

举报

shumabaolong
发表于 2008-7-19 14:01:23 | 显示全部楼层 来自： 中国山西临汾
相切 相切 半径
, d+ r8 |& p- f) ^1 u两点

评分

参与人数 1三维币 +8 收起 理由
2005llnn + 8 第一个参与新系列练习

查看全部评分

回复 支持 2 反对 0

举报

muhdi
 楼主| 发表于 2008-7-19 14:26:37 | 显示全部楼层 来自： 中国台湾
这个题目对初学者来说
3 _" j& ?# l* @4 S在考验大家对* q9 J, g2 K  ]( [' q
1.弧(a)的使用熟悉度，圆(c)的使用
+ ~9 r6 ~0 Q  n# G% B4 i; o2.等分(div)的使用( l0 q/ O' Y- a* \" {$ i0 A" M& I
3.多重比例复制的应用(掣点的运用)* z- R, U% N( Z3 N# H8 d- Y' x
4.相切相切半径圆的快速运用(注意上半部9个R5.8圆的圆心不在一直线上喔)
: c6 g& @0 l/ j& n5.当然修剪在绘图上是一定要用到的: t4 a8 b5 ^0 n8 _% l
还有当上半部做完后记得要用环形阵列完成全图
; r5 V) Z; \  L! J7 I7 O' t) Q很多初学者会有一个错觉会回答用镜射喔: V3 A6 H+ A/ `9 h

+ r: S; u1 l3 C7 L2 _; y& B[ 本帖最后由 muhdi 于 2008-7-19 14:35 编辑 ]
回复 支持 反对

举报

zzs394305373
发表于 2008-7-21 15:47:44 | 显示全部楼层 来自： 中国江苏苏州
题目是不是过于简单化了 :( :(

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 基础的练习是简单一些。

查看全部评分

回复 支持 反对

举报

107728012
发表于 2008-7-21 22:47:35 | 显示全部楼层 来自： 中国广西南宁

交作业喽

请多指教！

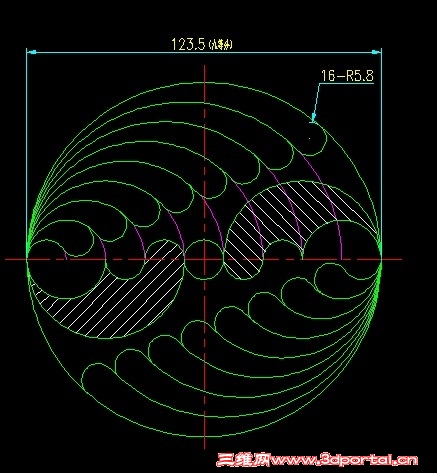

图一

图一

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

shuyouai
发表于 2008-7-22 10:43:53 | 显示全部楼层 来自： 中国广东深圳
温故而知新了.

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

CHENXIONGXIN
发表于 2008-7-22 13:31:16 | 显示全部楼层 来自： 中国福建莆田

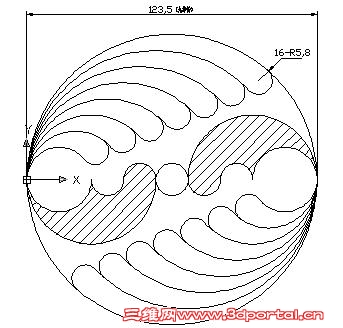

裁出来的图效果不是很好
- c) ^. p0 i# q/ b1 W* Y# a 截图001.jpg

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

raiz15
发表于 2008-7-22 15:37:59 | 显示全部楼层 来自： 中国台湾
基础综合练习01

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

3wwwolf
发表于 2008-7-23 12:13:30 | 显示全部楼层 来自： 中国广东深圳

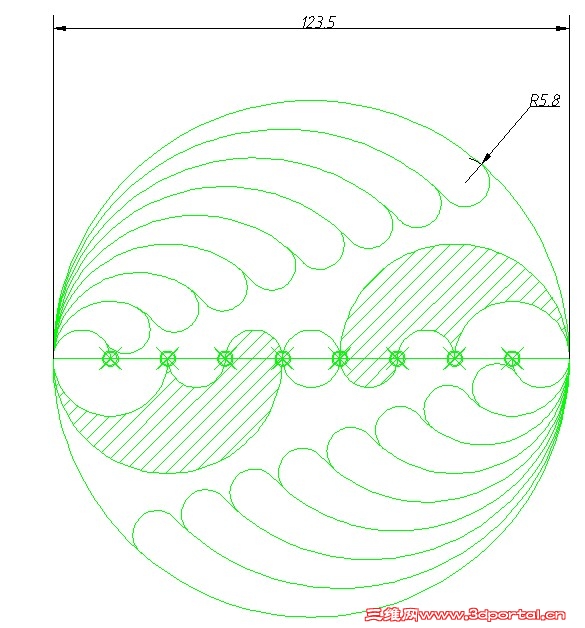

学习…………………… qq.JPG sss.JPG

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

prettylvcha
发表于 2008-7-23 15:10:25 | 显示全部楼层 来自： 中国广东深圳

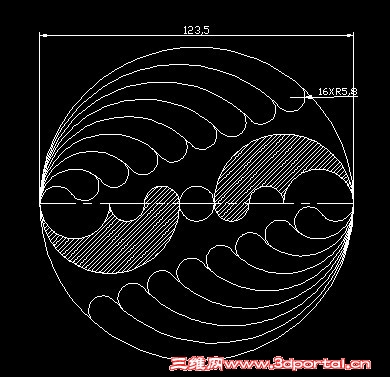

完成了              999.JPG

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

同舟共济
发表于 2008-7-23 23:05:27 | 显示全部楼层 来自： 中国甘肃张掖
练习练习!熟悉圆弧和圆的画法...

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

frontosa
发表于 2008-7-24 00:49:24 | 显示全部楼层 来自： 中国台湾
基础综合练习01

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

forrestgump
发表于 2008-7-25 14:49:24 | 显示全部楼层 来自： 中国上海
交作业了,woshi# k) w4 b9 T/ W3 I! @

, N- z0 a. |8 T6 T: m# R[ 本帖最后由 forrestgump 于 2008-7-25 14:51 编辑 ]

评分

参与人数 1三维币 +3 收起 理由
2005llnn + 3 鼓励，图应搞小一些，应标注尺寸。

查看全部评分

回复 支持 反对

举报

JSKSGS
发表于 2008-7-25 20:51:36 | 显示全部楼层 来自： 中国江苏南京

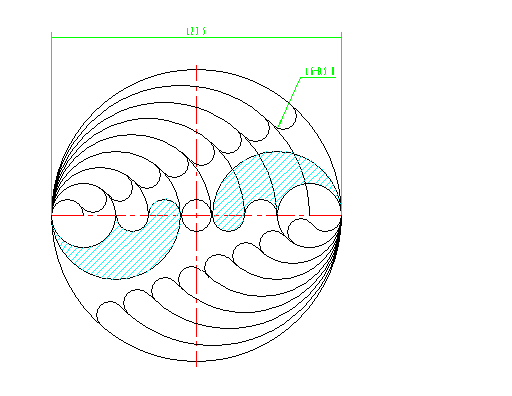

我也来发一个 01.JPG 01.dwg (36.18 KB, 下载次数: 1)

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好,面积好像有误。

查看全部评分

回复 支持 反对

举报

wuxiao024
发表于 2008-7-29 16:56:05 | 显示全部楼层 来自： 中国广东东莞
重在参与！我也来一个。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

muhdi
 楼主| 发表于 2008-7-29 22:47:58 | 显示全部楼层 来自： 中国台湾
個人做的一些解題步驟
6 n: M0 \0 G) ^: l( z6 a提供大家參考
* o. F: Z) P# z; \# k! l8 j% ^(前提:對CAD指令必須熟悉者)

101-1.dwg

134.16 KB, 下载次数: 181

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术分享

查看全部评分

回复 支持 反对

举报

bule-conch
发表于 2008-7-30 08:23:11 | 显示全部楼层 来自： 中国广东江门

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

zeyong
发表于 2008-8-5 17:46:32 | 显示全部楼层 来自： 中国湖北襄阳

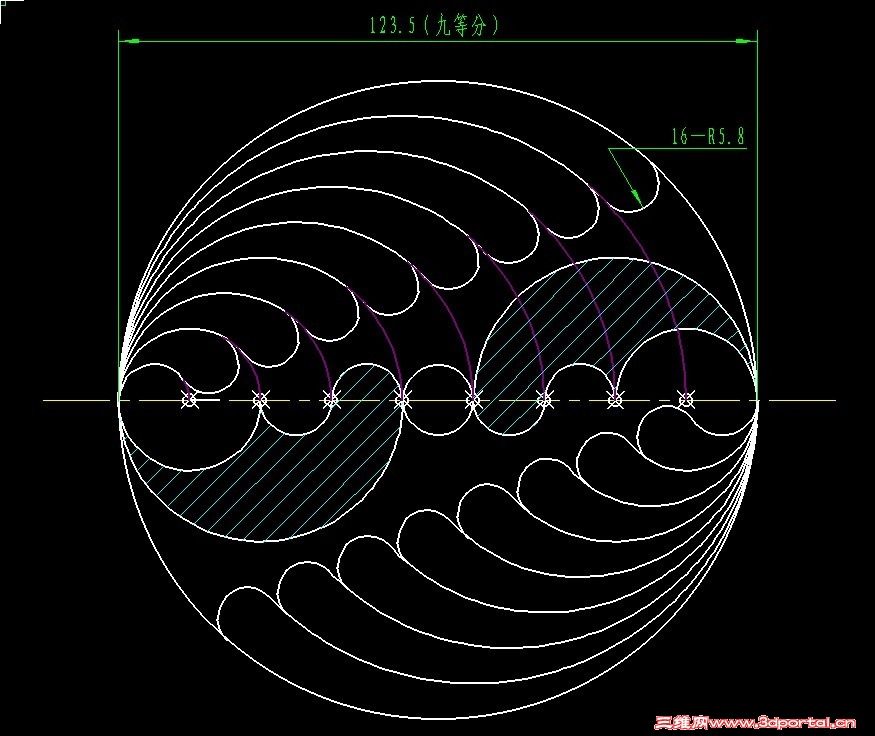

基础综合练习01，请指教。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

hahap
发表于 2008-8-8 14:02:57 | 显示全部楼层 来自： 中国广东中山
画出来后感觉好漂亮呀。* L0 w) t, M& N7 Y5 t

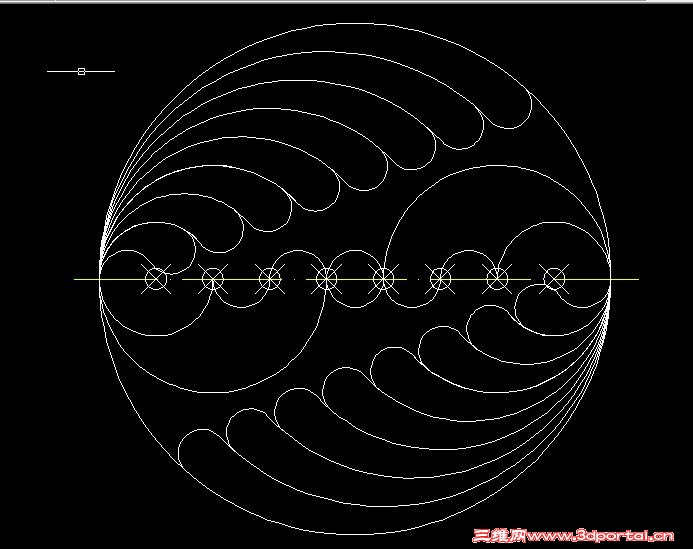

+ O' N* `: \  j; T, p) Z4 E 1.jpg 3 b" w$ C* U4 |; J+ `6 m4 n

! g4 U, |8 x1 I2 |3 C[ 本帖最后由 hahap 于 2008-8-8 14:07 编辑 ]

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

leanjay
发表于 2008-8-8 15:32:02 | 显示全部楼层 来自： 中国江苏苏州
上次听了楼主的建议 现在开始一步一步学习
0 l+ U: x) x3 Q* t* Q9 N初次练习 多多指教  Z" {1 q0 R5 X
' F5 p# T  U- `3 ]! x" l
3 `" i: C8 V" g( a$ `) {[ 本帖最后由 leanjay 于 2008-8-10 12:36 编辑 ]

基础综合练习01.dwg

40.6 KB, 阅读权限: 50, 下载次数: 5

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报

leanjay
发表于 2008-8-8 15:51:01 | 显示全部楼层 来自： 中国江苏苏州
原帖由 muhdi 于 2008-7-29 22:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif' N3 `2 a! X3 h; i
個人做的一些解題步驟
- ^( F; S+ L& g4 G/ b! G9 b( g& u提供大家參考
" w( w$ p4 ~( m! y+ I(前提:對CAD指令必須熟悉者)

) C8 x& Q4 _& `3 S/ i7 O$ ?为什么附件下载后显示图形文件无效 cad版本不同么 我用的是04
回复 支持 反对

举报

2005llnn
发表于 2008-8-8 15:59:20 | 显示全部楼层 来自： 中国广西贺州
原帖由 leanjay 于 2008-8-8 15:51 发表 http://www.3dportal.cn/discuz/images/common/back.gif; ~1 D" u, ^4 A4 r( K# x0 }8 W

9 z8 ?5 a4 d4 S8 O; ^3 W为什么附件下载后显示图形文件无效 cad版本不同么 我用的是04
# E5 S2 c" Z! _! a% L7 a: }
用CAD2008才打得开，下面是已经转为低版本格式。

101-1(CAD2000).dwg

199.43 KB, 下载次数: 124
回复 支持 反对

举报

leanjay
发表于 2008-8-10 12:37:50 | 显示全部楼层 来自： 中国江苏苏州
原帖由 2005llnn 于 2008-8-8 15:59 发表 http://www.3dportal.cn/discuz/images/common/back.gif
- s$ k9 c: R* E1 w
+ ?/ Y( [9 l4 {- k2 L5 P' C1 y用CAD2008才打得开，下面是已经转为低版本格式。

3 R, w* K* A! c多谢 已经察看
回复 支持 反对

举报

fkewww
发表于 2008-8-12 14:10:19 | 显示全部楼层 来自： 中国广东惠州
我也传一个!

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好，123.5等分？

查看全部评分

回复 支持 反对

举报

三维圣手
发表于 2008-8-13 15:22:20 | 显示全部楼层 来自： 中国河北沧州
新来的，谢谢指教

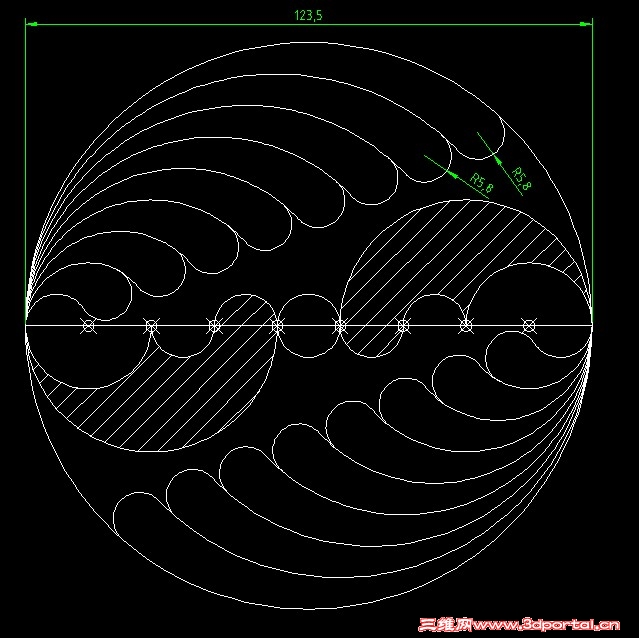

/ u# k( T+ v: r9 @ 练习.jpg

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 很好

查看全部评分

回复 支持 反对

举报
