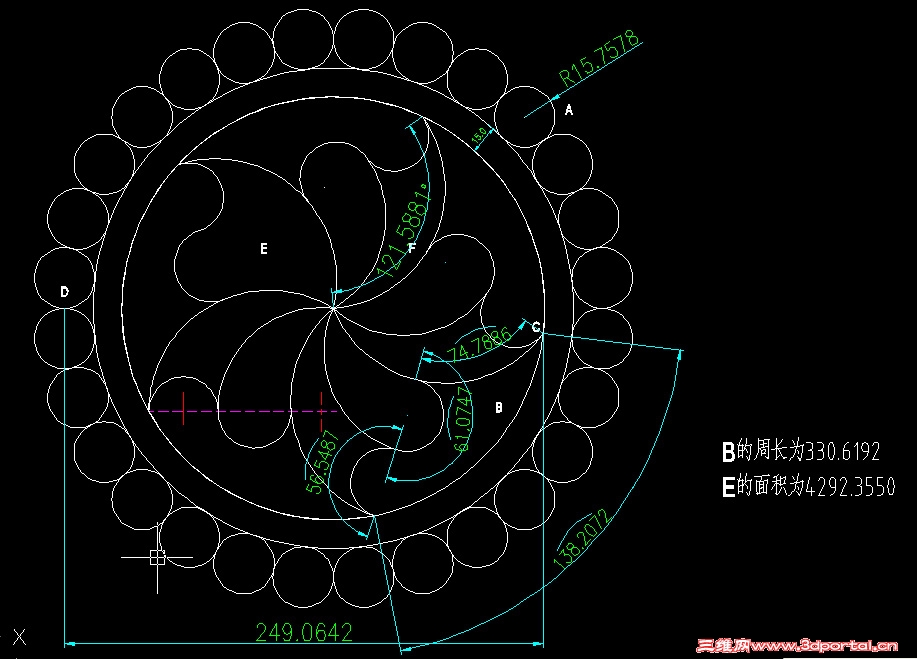

基础综合练习31

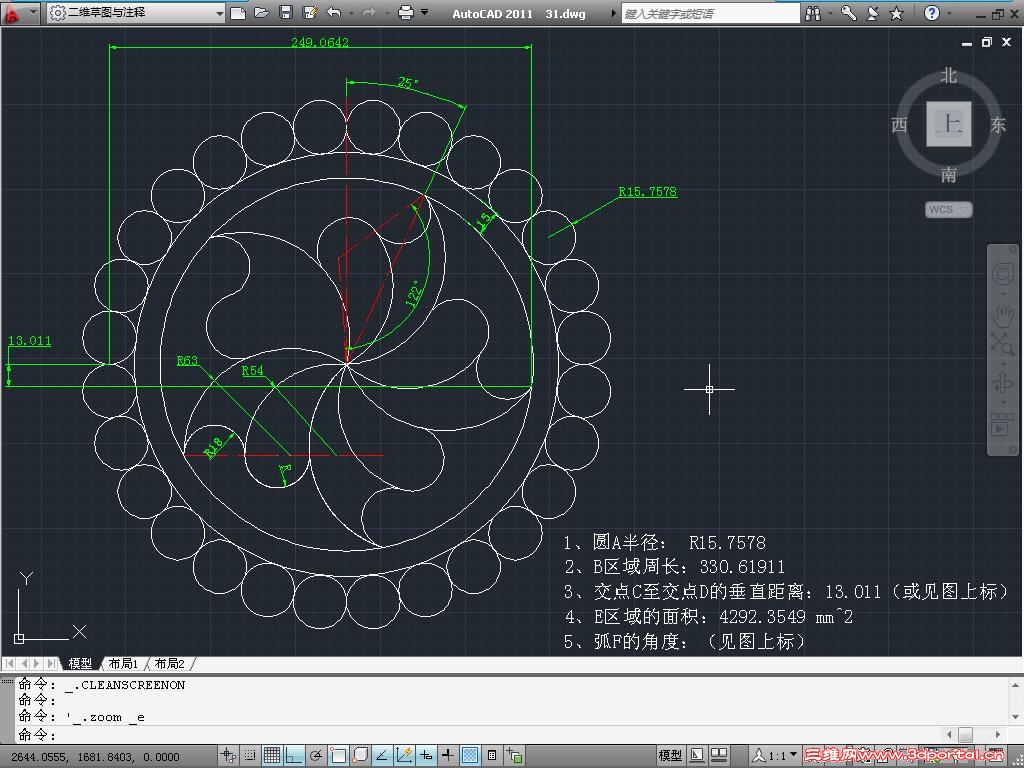

floodpeak · 发表于 2010-7-21 13:32:45

本帖最后由 2005llnn 于 2010-7-22 15:05 编辑


hzpinbo · 发表于 2010-7-21 14:58:03

本帖最后由 2005llnn 于 2010-7-22 15:03 编辑

不知我有没迟到了

hegq027 · 发表于 2010-7-21 15:34:57

本帖最后由 2005llnn 于 2010-7-22 15:02 编辑

今天上来逛时才发现有这个竞赛，希望还赶得上

nyyy2004 · 发表于 2010-7-21 16:14:53

本帖最后由 2005llnn 于 2010-7-22 15:01 编辑

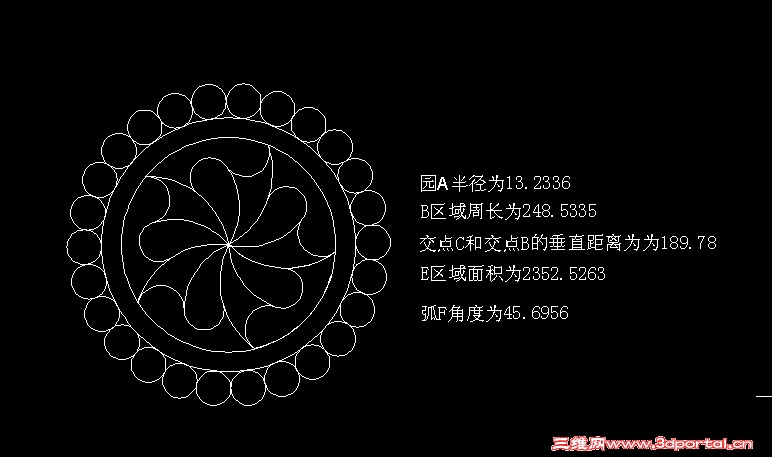

上传图片

charlong · 发表于 2010-7-21 16:15:54

本帖最后由 2005llnn 于 2010-7-22 15:00 编辑

我的呵呵

yzg3907 · 发表于 2010-7-21 21:30:36

本帖最后由 2005llnn 于 2010-7-22 15:00 编辑

做了一个不知还赶得上不

mountainsheep · 发表于 2010-7-22 21:04:05

本帖最后由 mountainsheep 于 2010-7-23 13:37 编辑

哎，只差0.0001啊，所以说CAD作图中一些转动、平移、修剪、镜像操作的累积误差还是存在的

老式面包 · 发表于 2010-7-22 23:05:00

能讲解下具体画法吗

woaishuijia · 发表于 2010-7-23 09:38:06

woaishuijia · 发表于 2010-7-23 09:45:38

83# mountainsheep
累积误差没有这么大,呵呵.应该是绘图时在对象捕捉,极轴追踪方面出了些小问题.

yf1840 · 发表于 2010-7-23 10:32:58

我认为第5问有歧义，为什么不是到与R相切点的角度呢？

mountainsheep · 发表于 2010-7-23 13:36:52

86# woaishuijia

嗯，对，极有可能，基本上就是捕捉的问题，还有就是可能在作图过程中很多位置没有定准

muhuali · 发表于 2010-7-23 13:59:56

题目有歧义啊，CD的垂直距离有两个方向啊，为什么只算Y方向的对啊？

play-boy · 发表于 2010-7-23 14:40:16

本帖最后由 play-boy 于 2010-7-23 14:43 编辑

1、点与点的垂直距离理解容易有偏差
2、13.011的也不能算对，必需是13.0110，因为题目说明了4位有效数字。（标准答案和王老大先生的是13.011）

2005llnn · 发表于 2010-7-23 14:45:52

89# muhuali
CD的垂直距离就是Y方向，CD的水平距离为X方向

2005llnn · 发表于 2010-7-23 14:53:58

1、点与点的垂直距离理解容易有偏差4 Z( h% F- t3 ?# e0 y. \. b& l, s
2、13.011的也不能算对，必需是13.0110，因为题目说明了4位有效数字。（标准答案和王老大先生的是13.011）. _# M1 G: \& M9 B
play-boy 发表于 2010-7-23 14:40 http://www.3dportal.cn/discuz/images/common/back.gif

题目要求尺寸精度精确到小数点后4位。并不是要求必须是4位有效数字。小数点后最后的0可以不写。

djcj · 发表于 2010-7-23 23:05:41

本帖最后由 djcj 于 2010-7-23 23:07 编辑

题目有歧义啊，CD的垂直距离有两个方向啊，为什么只算Y方向的对啊？
7 W( |& F |! V* V/ [muhuali 发表于 2010-7-23 13:59 http://www.3dportal.cn/discuz/images/common/back.gif

交点C至交点D的垂直距离为：负X垂直距离 249.0642,Y垂直距离13.0110

zhhayu · 发表于 2010-7-24 08:29:26

基础综合练习316 |, e& p& ?7 Q. ]( {9 B, t4 K" y! B
希望这些基础练习题 ], I6 U, }: a, g- v
可以带给初学者一些欢乐% i- {9 B: c3 p' C5 v" `
& l, [0 q1 b# o7 W: l
6 b+ `; O+ |" H" k2 C/ E" B
注：R圆弧要求与其它圆弧平滑过渡。3 u% M* W' Q4 N) A% x' q# \: K; R
muhdi 发表于 2008-7-15 23:51 http://www.3dportal.cn/discuz/images/common/back.gif

我认为第五题:弧F角度有争议。
我做题时是这样考虑的，因为楼主的字母“F”是写在右下，所以应该是指小弧的度数，如果字母“F”写在左上，就是指大弧的度数。另外角度的单位并不只是度，可以是度分秒或弧度，梯度，希望专家认真考虑。还有就是：小数点后最后一位是不准确的，要保持四位是准确的，必需保持五位数。

自我之见，不知对不对。

woaishuijia · 发表于 2010-7-24 10:07:47

本帖最后由 woaishuijia 于 2010-7-25 08:35 编辑

一.关于弧F
弧F具体是指整个圆弧还是圆弧上的某一段,这在工程上并没有专门的定义.本题所指的弧F只能从CAD制图本身来理解,就是说,弧F是指那个圆弧对象,而不应该理解为它的哪个部分--除非作图方法不合理,把那个圆弧画成了两段.
说到这里,就不能不说一说对弧F的标注.角度标注命令默认的选择对象是圆弧,圆和直线,在本题中调用角度标注命令后直接选择圆弧即可.而有些朋友是先画出弧的端点(或中间的切点)到圆心的辅助线,然后通过选择辅助线来生成角度标注,这显然是舍近求远了.
二.关于角度标注的单位.
题目并没有规定使用何种单位,因此,对使用度分秒制和弧度制的答案,我们在评判时是换算为角度制后与标准答案进行比对的.只要换算后的结果舍入后等于121.5881,就认定答案正确.
三.关于答案的精度
CAD软件内部使用的数据类型是计算机64位浮点数,换算为十进制约为十六位数,扣除运算中产生的累积误差因素,其中至少前十二,三位是可靠的.本题目所有答案的整数位最大只有四位,加上规则规定的"精确到小数点后四位",最多也只有八位数.只要对题目的理解和作图方法正确,答案就一定与标准答案一致.
竞赛规则规定答案精确到小数点后四位,一是为了检验参赛朋友的作图方法是否正确,二是兼顾评判方便.这只是一个人为的规定,与工程上的误差理论无关.

zhhayu · 发表于 2010-7-24 10:48:11

谢谢woaishuijia版主的动画视频分享。让我学到了基本的三点圆画法。个人认为本题的难点在R弧如何画出。我画R弧时是采用另一种画法。三点圆--第一点：端点，第二点选切点（选刚才端点的哪一条弧），第三点还选切点。这种方法的优点是不用镜像哪个辅助圆，缺点是有时候不会作成功，（具体为什么我还没想明白），。
另：第五题弧F如果采用别的颜色来表示就会更好了.

老式面包 · 发表于 2010-7-25 00:19:01

本帖最后由 woaishuijia 于 2010-7-25 06:01 编辑

圆R到底是怎么画的?
圆R为什么这么画说明道理？

mountainsheep · 发表于 2010-7-25 01:54:54

期待八月份的竞赛

woaishuijia · 发表于 2010-7-25 08:14:59

本帖最后由 woaishuijia 于 2010-7-25 08:36 编辑

圆R为什么这么画说明道理？
3 z' O; M6 D( i u老式面包发表于 2010-7-25 00:19 http://www.3dportal.cn/discuz/images/common/back.gif

题目对R圆弧的要求共有两条:
1.从附图上可清楚地看到,R圆弧的左端点与R54圆弧的下端点相接,该点与R圆弧的圆心,R54圆弧的圆心在同一条水平直线上;
2.在附图的上方有一句话:R圆弧要求与其它圆弧平滑过渡。这就是说:R圆弧必须与其左侧R54圆弧和其右侧R63圆弧相切.
由于R圆弧与其左侧R54圆弧的交点及二者圆心均在同一条直线上,所以,二者的交点即是切点.
而R圆弧右侧R63圆弧是由左侧R63圆弧陈列生成,其圆心与R圆弧的圆心并不在同一条水平直线上,二者的切点必然处在二者圆心连线上,切点(即R圆弧右端点)与R圆弧的圆心同样也不在同一条水平直线上.
因此,把R圆弧及其左侧圆弧圆心连线与R圆弧右侧R63圆弧的交点做为R圆弧右端点的作图方法是错误的,因为该点不能满足R圆弧与右侧R63圆弧平滑过渡(相切)的要求.正确的作图方法应该在右侧R63圆弧上捕捉切点做为R圆弧的右端点.
具体的作图方法大体上有三种:
1.以R圆弧的圆心所在水平直线为对称轴,镜像右侧R63圆弧做辅助线,然后用三点(或三相切)画圆命令,在左侧R54圆弧上捕捉其下端点(如果用三相切画圆则捕捉切点),再分别在右侧两R63圆弧上捕捉切点.最后删除镜像生成的R63辅助圆弧,再修剪圆得到R圆弧.85楼动画中采用的就是这种方法.
2.用三点画圆命令,捕捉左侧R54圆弧下端点,再分别在左侧R54圆弧和右侧R63圆弧上捕捉切点.再修剪圆得到R圆弧.也就是96楼朋友说的方法.
3.画出R圆弧的圆心所在水平直线做辅助线,然后用三点画圆命令,捕捉左侧R54圆弧下端点,再在右侧R63圆弧上捕捉切点,再在水平辅助线上捕捉垂足.最后删除水平辅助线,再修剪圆得到R圆弧.
上面三种方法中,第一种精度最高,第二种步骤最少但有时会由于对象捕捉位置不当而失灵,第三种在某些特定的情况下用起来很方便.

小城居士 · 发表于 2010-7-25 11:03:46

十分感谢楼上woaishuojia版主指点！我是用第一种方法画R的，刚才试了一下，第二种方法和第三种方法也不错，又学到了一些新的东西。上次有一个类似的作图问题没弄明白，这次终于明白了！

非洲蝙蝠侠 · 发表于 2010-8-16 10:11:30

我也来参加了！！！！. t/ A# S: m& I* D9 C
非洲蝙蝠侠发表于 2010-7-15 14:05 http://www.3dportal.cn/discuz/images/common/back.gif

啊，角度忘了精确到4位小数了～～～～～～～～～～～～～～～～～～～我的一等奖没了～～～5555555555555555555～～～
