Femap的几何模型功能

assassin_007

当然了，PARASOLID内核是默认的，而且，创建几何模型的方法也是很多的。在这里，我们就只介绍采用PARASOLID内核时的SOLID菜单了。现在，大家明白为什么VOLUME不能用了吗？OK，现在我们正式开始介绍SOLID菜单。

assassin_007

好了，同以前一样，对这个菜单分类介绍。
- n2 L* G  H. O; VActive：在介绍这个命令时，会涉及到停靠面板的一些内容，请大家注意。Femap中有几个几何模型时，激活某一个几何实体以便对其操作的。我们导入一个装配体看看吧，在Femap的安装目录下面，有一个Example文件夹，我们以前用过的，还记得吗？点击以下这个按钮吧 ，在哪里？很容易找的啊！找找吧！然后找到一个Parasolid文件：Assembly.X_T。然后点击OK吧，OK，Yes，再看一看Model Info，点击以下Geometry，展开，看看下面几个实体，三个是吧。

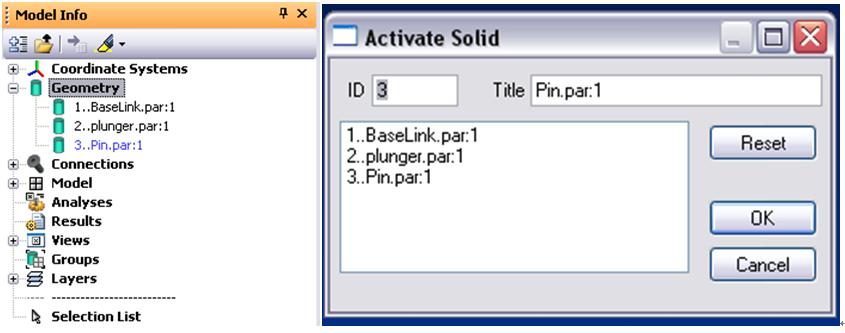

用一下这个菜单命令：Geometry-Solid-Active，看看，选中一个，点击OK。什么也没有发生？

assassin_007

不是吧，看一下Model Info下面的Geometry。是不是你选中的那个实体的名字变成蓝色的了？蓝色就表示当前被激活的项。
( ~) s4 e2 G9 o- l* ^3 {! a
这个操作太麻烦了，又要找菜单，麻烦！好了，试着在某一个实体上面双击吧，看看怎么样？也可以激活！

assassin_007

下面的内容可能会有点跑题，但是，又是必须要掌握的内容，大家一定要注意呀！
0 J9 C: ]0 i8 ^
6 D, Q+ {" A/ k' A9 d0 h/ P好了，你的Femap自己设置过吗？如果没有，你应该很容易在Model Info面板下面找到EntityEditor和Entity Info这两个面板。如果看不到，还记得怎么设置吗？看看前面的帖子吧，一定能找到的。

8 D$ j7 [+ b+ E3 h先看一下啊Model Info吧，上面有工具条，大家注意到了吗？

& |. P/ u0 p! t9 P/ ]5 Q6 V
0 }7 T5 U: H6 D
7 C/ d' h# P: ~8 K. q 啊，这个按钮很容易理解的，不是吗？全部展开或收缩，点一下看看吧，不难理解。
3 ?7 e1 Q, i- ~  c
# p/ V1 ~$ {" p9 `4 B这个按钮呢，是从模型中重新读取的意思
" H4 ^; F' a$ @ 这个是发送到Data Table，什么是Data Table呢？比较难理解，是吗？没有关系的，我们后面用到的时候自然会讲到的。

assassin_007

这个可是十分重要的一个按钮了，它还带有下拉的箭头，看到了吗？
% ~- i, ^! r5 M8 I$ R  Y
什么意思呢？我们先来点它一下，好不好？不要点那个下拉按钮，OK？
; L* Y$ n% t7 v2 [( X/ i* i有什么反应吗？没有？好了，我们再来点一下Geometry下面的任意一个实体，再看一下？就像这样子。
2 u4 K" R+ u+ [- m2 s% Q' A

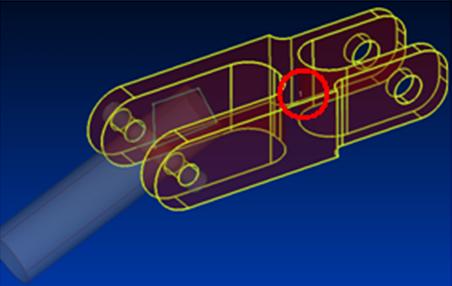

: U, ?, l6 A6 W7 _9 J+ b) t明白了吗？注意一下红色圆圈内的东西，看到了吗？再点击一下那个下拉按钮，就是那个小三角形。这个呀，就表示高亮显示选中的内容。记住啊：不仅可以高亮显示几何模型，以后呀，还可以高亮显示什么载荷呀，约束呀等等。红色框内的数字就是选中的内容的ID了。看到下拉菜单中选中的“ShowLabel”了吗？就是这个东西。
现在可以理解下拉菜单中的内容了吗？Off就是关闭高亮显示，Highlight就是高亮显示，Transparent Highlight就是透明高亮显示，Show Selected Only就是仅显示的意思了。Show Label我们刚刚说过的！Show Normals，指的可是单元的方向。这里面还可以选择单元吗？我怎么看不见呀？没关系，你现在知道就行了，以后我们会看到的。Highlight Color，猜猜？是高亮显示时的颜色！刚才我们看到选中的实体的边缘是黄色的，改一下看看吧！

assassin_007

前面我们提到了Entity Editor，还记得吗？现在我们介绍一下这个停靠面板！
4 V5 R. T! |. x- ^6 ]1 u1 u6 s- N大家学过Visual Basic吗？用过Visual Studio7.0以上版本吗？我们在对话框上画一个按钮，可以查看它的属性对吧，有一个属性面板的，还记得吗？这也是类似的一个面板！
* }  t& J& {1 k2 o* V在这里可以编辑选中的东西。那么，我想需要给大家解释一下什么叫Entity。
前面，我们有一个Solid，通常大家叫他做实体，对吗？Entity呢，辞典里面也是实体的意思，在这里，可不是单单指几何实体的意思，而是针对于有限元来说的，那么，什么是实体呢？大家想想，针对于有限元的实际存在的事物都有什么？对了，单元，节点，材料，单元属性，方程？还有什么？载荷，约束都是的。也就是说，这是一个对选中的有限元的实体的编辑器。

assassin_007

呀，又是一排按钮。怎么这么多呀？没有办法，谁让CAE这么复杂呢？不过，还是遵循Windows软件的原则，所有按钮都是图形化的，比较容易理解。首先在Model Info里面选中一个实体，然后我们来看按钮，好了吗？第一个是一个锁，明白吗？是锁定里面的内容不让编辑啊。第二个像什么？对了，看一下Office吧，不是粘贴！是复制的意思！你可以点一下，然后找一个Office软件，比如：Word，Excel或者PowerPoint也行，打开，按一下Ctrl+V或者点一下粘贴按钮。看看会出现什么呢？第三个按钮是一个叉，容易吧，就是清除了。下一个是排序，在Excel里面有的，是排序的意思。下两个，不讲了，前面刚讲过，忘了吗？再看看前面的吧！最后一个，你先改一下下面Title，然后再点一下，看看Model Info里面有什变化？厉害吧！居然可以这样更改数据！请大家记住：不仅可以更改实体的名字，还可以更改比如：材料的泊松比等等。后面会用到的。

那么，我们再来体会一下这个面板！光标移到Title里面，看看面板的下部会出现什么？十分正确，就是对面板中当前选中的数据的解释。多试几次吧！你会有很多的收获的！

General - Solid 1
Title	BaseLink.par:1
Layer	1..Default Layer
Mesh Attributes -  Solid 1
Num Attached Nodes	0
Use Attribute	None

这个表就是直接从Entity Editor里面复制出来的。

assassin_007

好了，言归正传，我们接着来介绍Solid菜单的其他部分。但是，我相信，插进来的这一部分对大家一定有帮助的！
! d) T1 F. B) c9 @9 u7 z: O( L/ E回想一下CAD软件创建实体的方法吧，特征方法，对吗？那么，常规的特征都有什么？拉伸，旋转，扫略，放养。对不起，Femap不是CAD软件，没有提供扫掠和放样。特殊的方法有什么？先做一个曲面­……然后缝合。在Femap里面还有一个特殊的命令，爆炸！此爆炸非彼爆炸，此爆炸是将一个实体分解成曲面，然后你就可以操作曲面了。可是，扫掠怎么做？曲面有扫掠嘛！然后呢？缝合！
; O) ?/ @- L" p. h& s# J9 j2 x# U这个东西和曲面的操作还是不太一样。

assassin_007

# _/ U% ~5 \. s$ v5 ^. r我们先来做一个拉伸吧！
等等，做拉伸之前要先做什么？草图是吧？草图怎么做？还记得那个Sketch命令吧。
0 |4 P/ [+ y7 H6 C1 E$ J哎呀，我忘了先用这个命令了，怎么办呢？没有关系的，还记得有一个BoundarySurface吧，现在有用了，画完了草图之后，用一下这个命令Geometry-Boundary Surface，选择一个草图中的曲线。看看吧，出现了吗？
好了，做完草图了吗？需要一个例子？多容易啊，CAD软件里面那么多例子，随便找一个简单的不就行了吗？做拉伸！

assassin_007

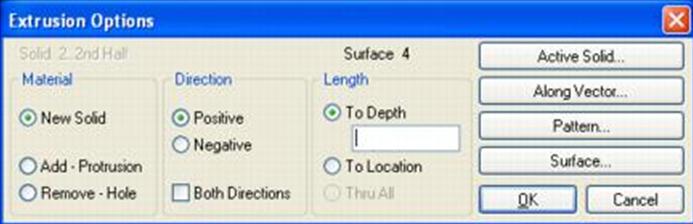

注意了，看一下这个吧！里面好多东西！

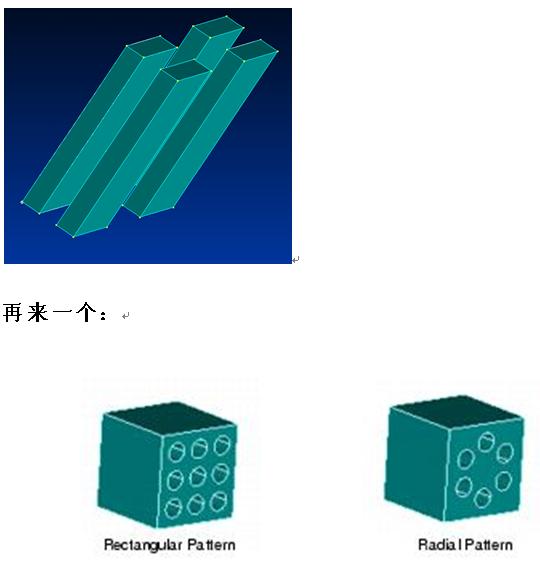

. ^2 N5 F3 P1 a/ q; G. H2 nMaterial，不知道大家以前用过Pro/E没有，里面新建的实体特征叫添加材料，打孔切除等操作叫做移除材料？这里也是一样的！方向，正向和反向，还有双向。Length，长度，定位，穿透！可是，ActiveSolid是做什么呀？看一下加材料吧！如果你现在有两个零件，新增加的材料要和哪一个零件做布尔运算呢？当然用这个按钮了！Along Vector，可以做什么？还记得Femap的操作的基本特性吗？一切基于矢量！对了，这个就是确定拉伸方向的！Pattern做什么？当然是阵列了！我说怎么看不到阵列呢！原来藏在这里。这里面可是矩形阵列和圆形阵列都有的！Surface？你嫌一个一个实体拉伸麻烦吗？还是忘了拉伸了？没有关系，如果你事前做了多个曲面，好了，Femap默认使用最后一个曲面。如果你想拉伸别的曲面就用这个按钮吧！别忘了最后点击OK。

assassin_007

好了，我做一个给大家看一下，大家也可照着这个做。

, x# h! e$ m+ {旋转和拉伸就非常相似了，只是，我们还需要再定义一个旋转轴而已！

assassin_007

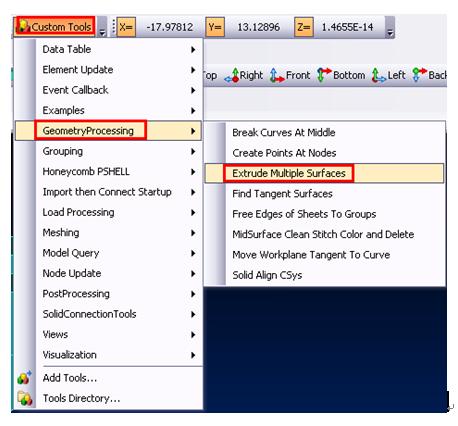

等等！我想一次拉伸多个草图！怎么做呢？可以的！看到这个了吗？


' Z" d1 O, E* ]# R+ E试一下吧，只是，在指定矢量的时候不仅仅是指定了方向，还指定了拉伸的长度。

assassin_007

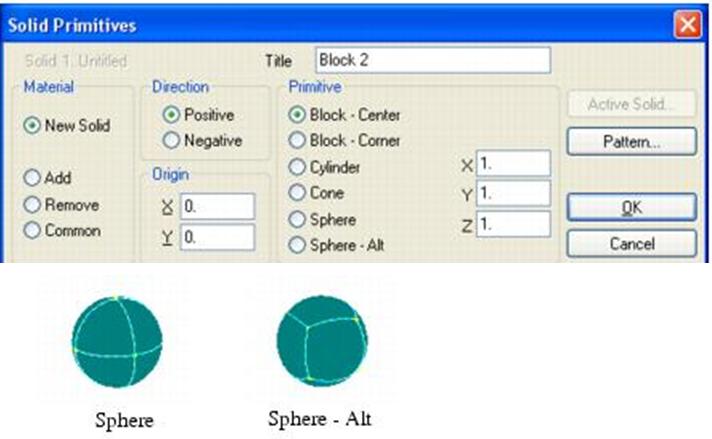

那么，Primitives是做什么的呢？中文就是基本的和原始的意思，在Solid菜单下面，自然就是指最基本的几何形状了！比如，changfangti，圆柱，圆台和球。可是，球怎么会有两种呢？大家做一下，仔细观察！原来，是指球的表面由几个面组成的！看看下面这个图吧，它会告诉你的！
