[原创] 3D建模图文教程—“阵地虎”新型坦克（已完成,DWG下载 在83楼）

[复制链接]
David_dai
 楼主| 发表于 2007-10-12 09:57:07 | 显示全部楼层 来自： 中国浙江宁波
继续制作履带结构

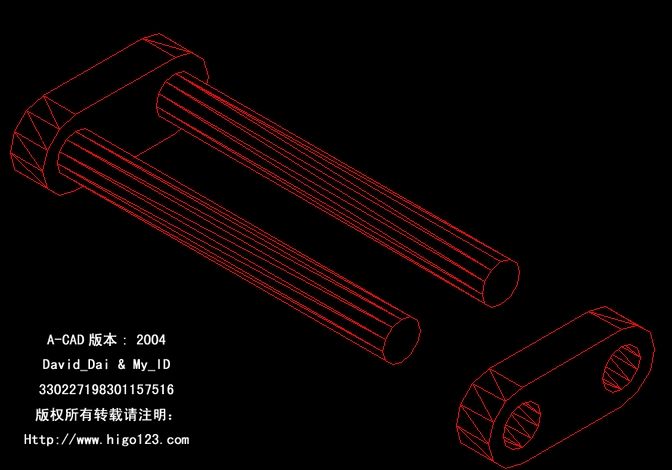

制作锁定履带用的插梢

制作锁定履带用的插梢

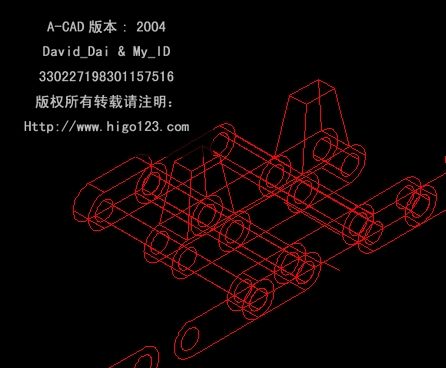

应用后的效果

应用后的效果

仔细观察

仔细观察

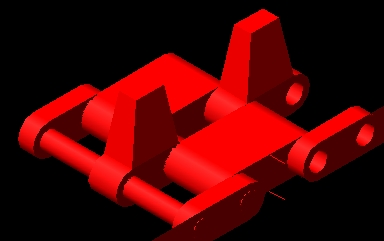

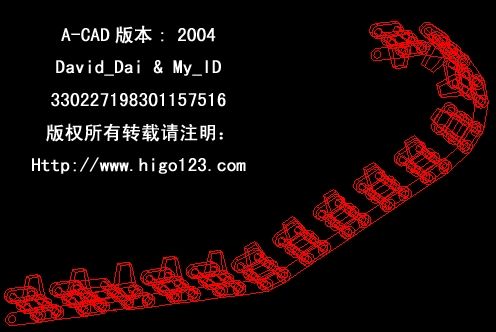

铺设履带中间防脱落铰接结构体（注意这里是根据前面画的草图作三维对齐得到）

铺设履带中间防脱落铰接结构体（注意这里是根据前面画的草图作三维对齐得到）

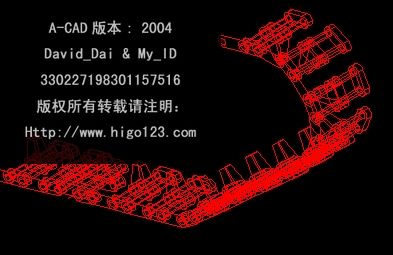

换个角度观察一下！

换个角度观察一下！
回复 支持 反对

举报

sinkayu
发表于 2007-10-12 10:08:48 | 显示全部楼层 来自： 中国江苏扬州
楼主你是用2004版本用的？ 效果能这么亮丽？ 佩服了
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-12 18:10:24 | 显示全部楼层 来自： 中国浙江宁波
原帖由 sinkayu 于 2007-10-12 10:08 发表
. S" A  T( \5 ]# Q+ J. W楼主你是用2004版本用的？ 效果能这么亮丽？ 佩服了
. z! ?+ n- r* G1 l1 B3 W/ ~
/ Q* \6 e0 p+ W: T
我都没渲染呢！
* M* O1 K& f1 H8 w+ w9 x$ A2 w. [怎么能说亮丽？
回复 支持 反对

举报

hwtzj9645_cn
发表于 2007-10-12 22:21:18 | 显示全部楼层 来自： 中国浙江金华
楼主辛苦了,看样子传上来不容易啊
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-13 08:35:51 | 显示全部楼层 来自： 中国浙江宁波
继续贴教程……
3 e! V6 Q9 k: M* ~9 U1 {, M1 Z- C' u7 O& W4 C1 C- n
由于前面没讲清楚 履带插梢结构的对齐过程，所以今天我再稍作演示，希望大家能看懂

现在开始我们来完成最后一段履带插梢的铺设

现在开始我们来完成最后一段履带插梢的铺设

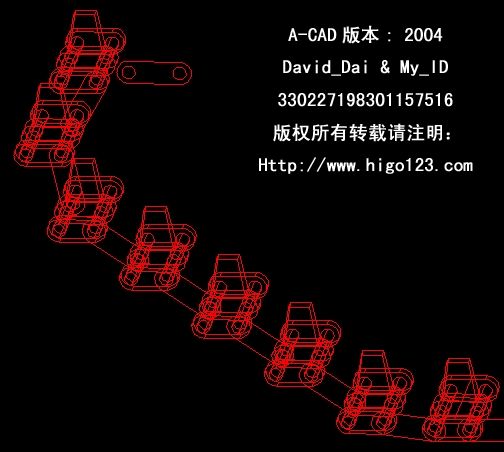

先将插梢复制到每一个草图单元上（以一边的圆心为对齐点）

先将插梢复制到每一个草图单元上（以一边的圆心为对齐点）

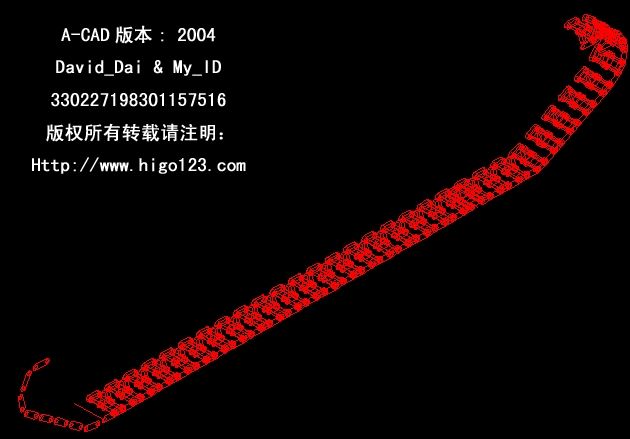

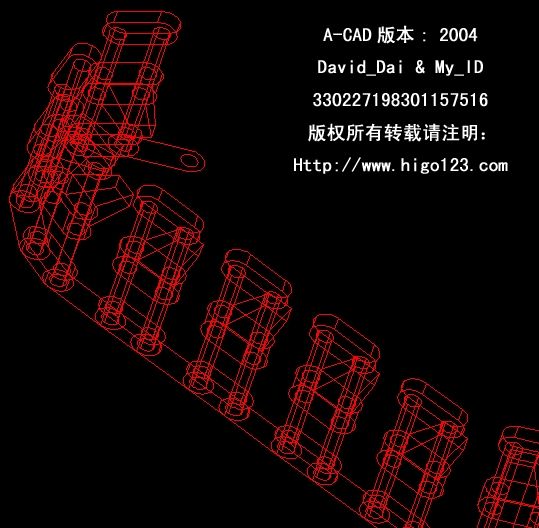

用三维对齐命令，进一步将履带插梢固定到指定位置（这一步，每个零件都可以做到一步到位的！）

用三维对齐命令，进一步将履带插梢固定到指定位置（这一步，每个零件都可以做到一步到位的！）
回复 支持 反对

举报

guoyangbj
发表于 2007-10-13 23:11:41 | 显示全部楼层 来自： 中国北京
图片上的坦克用什么软件做的
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-15 09:53:07 | 显示全部楼层 来自： 中国浙江宁波
继续盖楼……
; o* W- ?" i1 F9 Y0 Z1 j6 a) ^& V3 e
在如何是齿轮与履带正确铰接上，我遇到了麻烦！# j) e; C9 }: D/ C6 m) j. h

5 K* w; H" B; Y# R忘高人指点& B1 Q/ I# T1 Y" P) m. R7 R1 ?

, e5 l/ u* J$ M- O" E[ 本帖最后由 David_dai 于 2007-10-15 11:40 编辑 ]

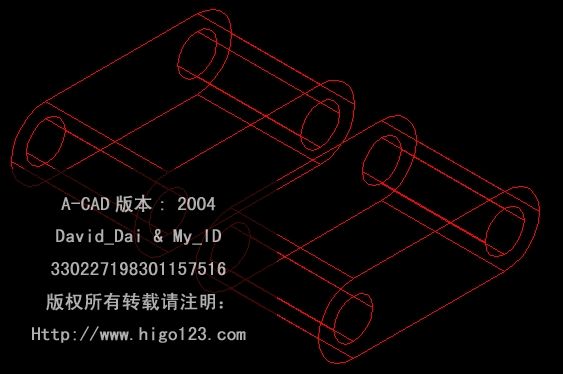

这是另一个拉伸后的履带链接件

这是另一个拉伸后的履带链接件

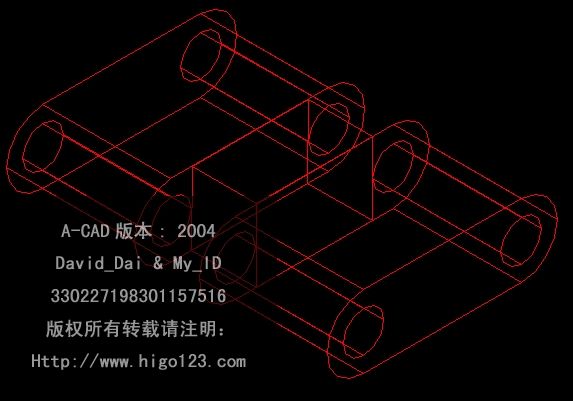

我对他作一番修改

我对他作一番修改

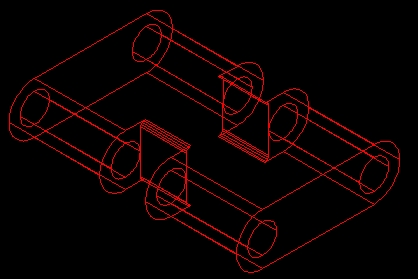

把中间实体作圆角处理，合并这3个实体

把中间实体作圆角处理，合并这3个实体

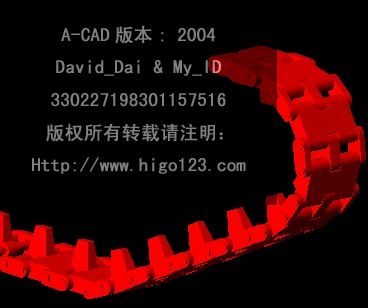

复制、对齐

复制、对齐

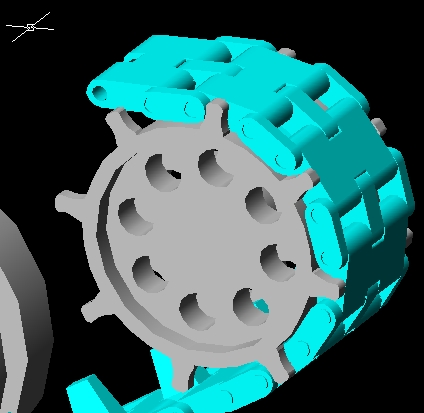

由于原先的主动轮牙齿没法和履带匹配，所以只好修改了一下主动轮（这里我没经验，做得很不好，让大家见笑了

由于原先的主动轮牙齿没法和履带匹配，所以只好修改了一下主动轮（这里我没经验，做得很不好，让大家见笑了

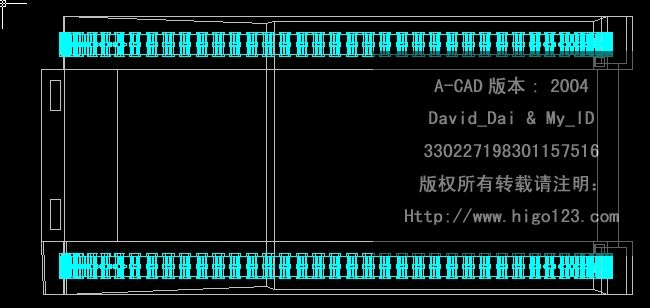

最后做对称完成

最后做对称完成
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-15 10:00:39 | 显示全部楼层 来自： 中国浙江宁波
最后 附上 DWG原始文件 和 截图 让大家玩玩/ z8 K9 @% C/ l  C+ h) X

% l3 r* }$ I! A我做的很辛苦，下载的弟兄们请留个言！
+ v$ o; c; A8 ]4 ?0 W& F* U呵呵……
- K( c& {2 F$ y8 I, `$ W4 L# V$ w& A2 f1 F8 f
, @7 o# E2 \1 ~% T% Y
PS1: 后来的履带我有所改动，主要是增加了履带宽度。0 ]+ {9 v, d7 P# [

! t. m, ?3 L2 }/ |( z9 R[ 本帖最后由 David_dai 于 2007-10-18 15:30 编辑 ]

shared_Chs_MBT-074.rar

984.87 KB, 下载次数: 1535

源文件
回复 支持 1 反对 0

举报

Savio2004
发表于 2007-10-15 10:04:02 | 显示全部楼层 来自： 中国香港
看了后，感觉很强的!!!
回复 支持 反对

举报

laoguanfy
发表于 2007-10-15 12:02:27 | 显示全部楼层 来自： 中国吉林长春
相当牛了0 l0 q  _, r* r! W$ Q7 F' q% v
不知道什么时候才能有这水平
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-15 17:44:16 | 显示全部楼层 来自： 中国浙江宁波
公司机器：9 N. h, A3 f+ c& u  h5 J2 p
CPU：P4 C1.0
# f+ c: s. u, o' x. I5 u* oRAM：2567 J) n% n( E$ p; u3 A1 v7 R
显卡：NVIDIA GeForce2 MX 400 32M
) U: X6 k0 x5 I$ }( y
! M: j: _5 @/ s! `- H) ?跑起来很痛苦啊，但还是完成了
0 q$ ?7 Q8 _6 ~% Q' Z7 d! [
/ Y# \: k8 b. f[ 本帖最后由 David_dai 于 2007-10-15 17:45 编辑 ]
回复 支持 反对

举报

yanmf1985
头像被屏蔽
发表于 2007-10-16 08:20:33 | 显示全部楼层 来自： 中国浙江宁波
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

举报

sh_mrhg
发表于 2007-10-16 08:29:19 | 显示全部楼层 来自： 中国上海
good 好强的菜鸟！教程做得真棒！支持菜鸟！
回复 支持 反对

举报

CHENXIONGXIN
发表于 2007-10-16 13:11:09 | 显示全部楼层 来自： 中国福建莆田
怎么后面很多图片的制造贴,看不见图片啊,
回复 支持 反对

举报

黑夜传说
发表于 2007-10-16 15:10:59 | 显示全部楼层 来自： 中国广东深圳
又学会拉一种画图的方法。是很有用的一种方法。谢谢
回复 支持 反对

举报

xiaojinidvcn
发表于 2007-10-16 19:32:34 | 显示全部楼层 来自： 中国浙江绍兴
楼主太牛了,我该向你好好学习,再次谢楼主的分享.
回复 支持 反对

举报

mjlong
发表于 2007-10-17 16:47:04 | 显示全部楼层 来自： 中国黑龙江哈尔滨
楼主能不能把你的这些图片打个包放上来，提供下载？
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-18 07:29:21 | 显示全部楼层 来自： 中国浙江宁波
今天早上在摸索 CAD渲染 ，换了一下原先帖子中的渲染图片
2 c. f4 W3 e/ g( M! K1 |7 z; T3 B* ^# l% I( S; g
经过对比后 我们就能发现一些有趣的东西了 呵呵……* X$ c4 Q3 s% R; |8 z

! q6 i! M6 A8 _& c" Z2004的渲染实在不敢恭维啊！
' Q4 O% g0 f0 ^- M0 Z5 J/ Z4 N- ?  h5 [9 a  `0 n# ~3 ]" ]5 z
看看调整前后的对比吧：
' l' n5 B. f4 M% L% t: Y2 r1 }6 @+ H) o) |& }
[ 本帖最后由 David_dai 于 2007-10-18 07:46 编辑 ]

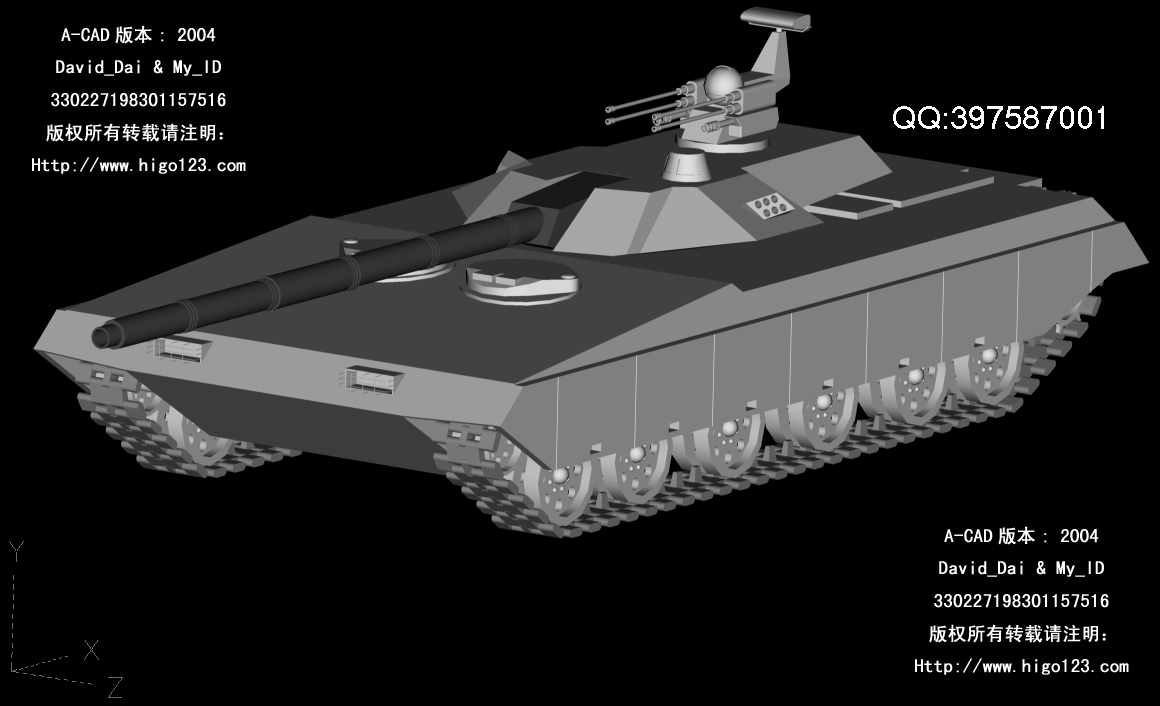

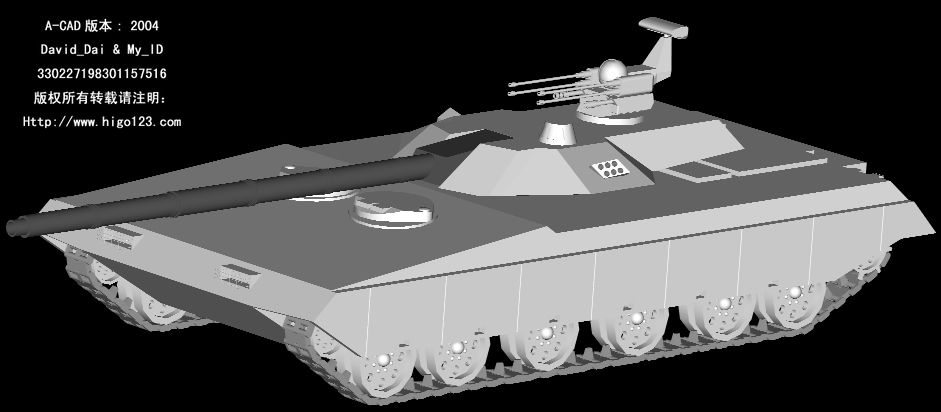

原先的默认渲染(很多细节都丢了)

原先的默认渲染(很多细节都丢了)

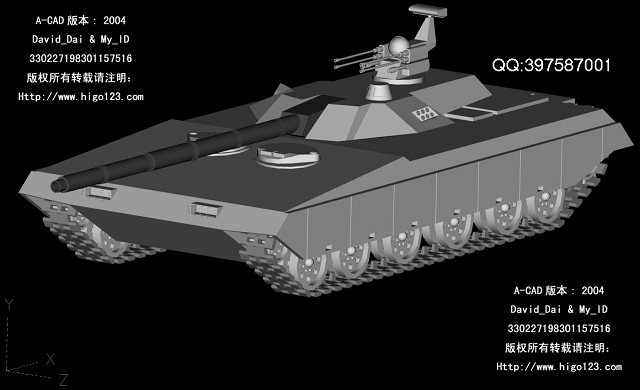

调整后的效果(平滑了许多，一些细节也能看出来了)

调整后的效果(平滑了许多，一些细节也能看出来了)
回复 支持 反对

举报

rabbit0411
发表于 2007-10-18 07:33:10 | 显示全部楼层 来自： 中国山东潍坊
楼住真实牛啊
# P; i" }6 Q# x9 `$ y7 r好好研究一下8 g6 x/ Y0 ^3 `# ^5 E, a8 i( e5 Y
这个事有意义
回复 支持 反对

举报

ly4543
发表于 2007-10-18 11:08:11 | 显示全部楼层 来自： 中国江苏南京
楼主，你好利害，收藏了，谢谢你的分享。
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-18 17:15:49 | 显示全部楼层 来自： 中国浙江宁波
原帖由 guoyangbj 于 2007-10-13 23:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif
8 p1 n" G( `- ~9 b6 j9 U1 v* g图片上的坦克用什么软件做的
3 ~) H& q7 W. n5 d3 O
因该是用一种平面软件做的,因为我在绘图的时候发现几个地方不符合制图规则
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-19 17:10:23 | 显示全部楼层 来自： 中国浙江宁波
原帖由 CHENXIONGXIN 于 2007-10-16 13:11 发表 http://www.3dportal.cn/discuz/images/common/back.gif: k. L/ j+ k* A# P( a% t1 c! c
怎么后面很多图片的制造贴,看不见图片啊,

9 Q7 l& L1 d4 {1 J/ q, R可能是你网速较慢，加上我的图片较大
- |% u7 f) y" i0 }导致的
4 d5 W' g8 e3 z  x: z3 l) `) x3 ?你可以右击没有显示图片的 “X”符号 然后选择 显示图片 就可以了
回复 支持 反对

举报

caaazf
发表于 2007-10-20 00:42:39 | 显示全部楼层 来自： 中国北京
楼主的贡献在于详细介绍了每一步画法，对新手具有很高的参考价值
回复 支持 反对

举报

liumeng0928
发表于 2007-10-20 15:01:59 | 显示全部楼层 来自： 中国广东广州
画得很好 :) :) :)
回复 支持 反对

举报

David_dai
 楼主| 发表于 2007-10-21 20:46:54 | 显示全部楼层 来自： 中国浙江宁波
原帖由 mjlong 于 2007-10-17 16:47 发表 http://www.3dportal.cn/discuz/images/common/back.gif
3 b) i( Z' S# O# [! l6 w( U9 n楼主能不能把你的这些图片打个包放上来，提供下载？

2 c( }1 V% V% U# y! \
( m' J0 b2 `: x1 f- h# L可以的！
. k7 ?& c7 T, H" a7 J& S1 C' X过几天我做个包然大家下载
回复 支持 反对

举报
