[练习题] 基础综合练习62

[复制链接]
发表于 2013-10-22 13:04:57 | 显示全部楼层 来自: 中国北京
本帖最后由 woaishuijia 于 2013-10-25 02:38 编辑 . P- [# T' l& d6 J5 m' G: m
7 Y1 W* K  K7 j0 D* X: h5 T
看看对不对----( U& n- m) N( A/ S
4 b5 y  m( o! d4 t/ w) t. O8 \# m7 `6 T+ Z# l

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-10-22 13:45:48 | 显示全部楼层 来自: 中国台湾
本帖最后由 woaishuijia 于 2013-10-25 02:38 编辑
# X( }# q5 k  c( F) u5 w; x9 Y% f. V4 g9 o

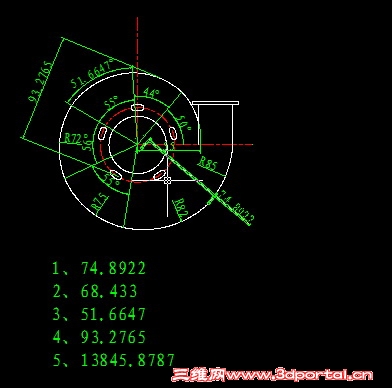

交作业。
7 E6 n8 c& R6 v  c: V  b6 l- z( T$ Y3 H+ W1 W0 q) ]' _
201310_CAD 幾何繪圖競賽題.jpg : O* G, l  R8 Z
# d: W4 l) ^& i/ E* J

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 一等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-10-22 15:10:16 | 显示全部楼层 来自: 中国湖北武汉
本帖最后由 woaishuijia 于 2013-10-25 02:38 编辑 : i9 a) U4 u6 |7 k' Q
! X$ B8 R4 m, O5 ^
第一天,看过题目后考虑得很复杂,想象每条弧线相互相切,后来采用SW和Proe作图了,相切理论上不存在。这才回到已知弧的起止点和半径作图。$ j! M( ^" `8 R

2 k$ |/ X0 Q5 q' f& c! F两年了,这次确实很纠结完成题目,唉!9 a* x  c" C+ t8 n  [0 y2 v
( M; n- w2 a- Z8 ^* G& M
2013-10CAD练习.pdf (44.62 KB, 下载次数: 3)

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 一等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-10-22 18:32:17 | 显示全部楼层 来自: 中国上海
本帖最后由 woaishuijia 于 2013-10-25 02:38 编辑
* ]& B, j; k; Q# d' h, a* x4 G1 h7 s- F6 K8 f: K, K& A
交作业,还来得及吧

10月作业.zip

56.2 KB, 下载次数: 1

评分

参与人数 2三维币 +45 收起 理由
2005llnn + 40 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-10-22 20:43:51 | 显示全部楼层 来自: 中国湖北荆州
本帖最后由 woaishuijia 于 2013-10-25 02:38 编辑
+ e8 c, J7 u1 L

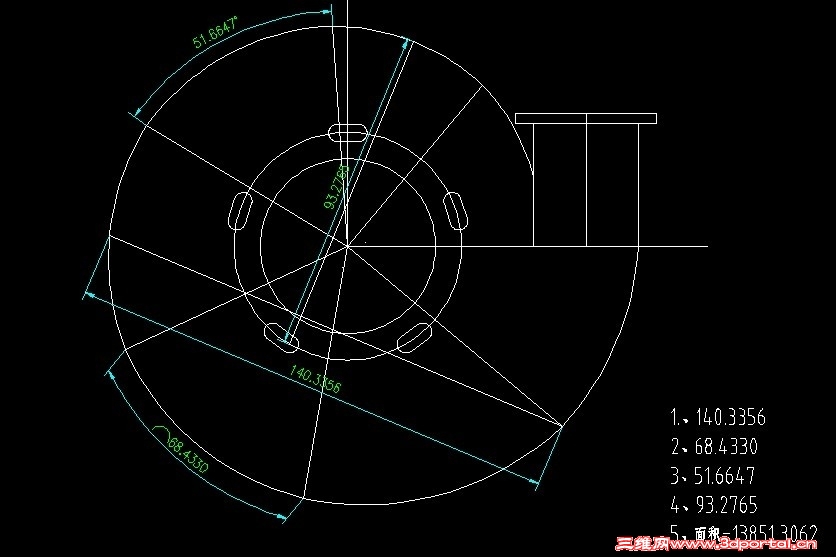

2 c" i( h- q* [  d/ O1 ^! n$ {/ [ 201310.jpg
  r& O9 w( W; f9 M/ Q2 j" m) Z

评分

参与人数 2三维币 +45 收起 理由
2005llnn + 40 二等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-10-22 21:33:33 | 显示全部楼层 来自: 中国山东青岛
本帖最后由 woaishuijia 于 2013-10-25 02:39 编辑 : b3 `1 F* K8 p' e( V2 p* F' Q( ?; ~" l

; @/ w4 V7 V& O$ K( H6 u第一次来交作业,
- T$ Z$ n$ N3 N& H Drawing1-Model.pdf (11.91 KB, 下载次数: 1)

评分

参与人数 2三维币 +25 收起 理由
2005llnn + 20 四等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-10-22 23:10:25 | 显示全部楼层 来自: 中国浙江宁波
本帖最后由 woaishuijia 于 2013-10-25 02:39 编辑
' q6 R# o" i, Z3 m$ Q5 L) n9 x' _% s8 X7 s7 D
交作业了,

10.zip

64.93 KB, 下载次数: 3

评分

参与人数 2三维币 +35 收起 理由
2005llnn + 30 三等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-10-23 10:18:01 | 显示全部楼层 来自: 中国安徽合肥
本帖最后由 woaishuijia 于 2013-10-25 02:39 编辑 4 W; E3 t$ a$ u" ^& _: ^( r( e, B
+ ~4 f* a. P3 }( ^, u& X* N
交作业,参与,学习。

62.rar

70.75 KB, 下载次数: 5

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 一等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-10-23 14:22:55 | 显示全部楼层 来自: 中国广东韶关
本帖最后由 woaishuijia 于 2013-10-25 02:39 编辑 0 G+ }0 y% C% V  A  E' L
% k' k# ?1 b: t' ~5 s$ j5 ~
交作业了$ T4 `$ i7 e! H/ N
7 P6 W! h, m5 Y: O' \* V  D, W6 n1 k3 {& q5 m

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 一等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-10-23 19:40:01 | 显示全部楼层 来自: 中国浙江杭州
本帖最后由 woaishuijia 于 2013-10-25 02:39 编辑 % y& ]6 P; w) v4 u  B& d

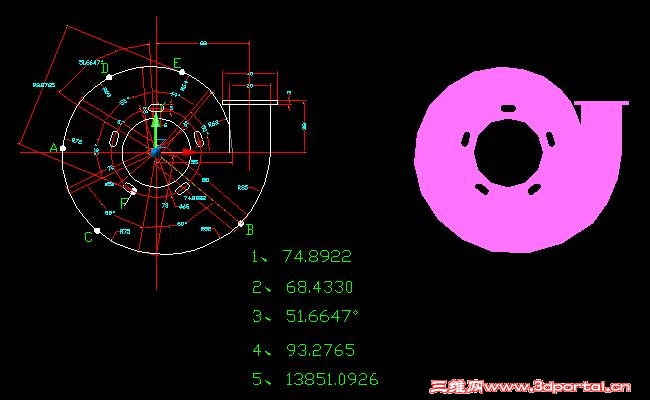

- E6 S7 {5 F7 @" P6 A. ~0 e  \ 10.23.PNG . y- {1 L, Y' k' J  i
参与练习

评分

参与人数 2三维币 +55 收起 理由
2005llnn + 50 一等奖
woaishuijia + 5 参与鼓励

查看全部评分

发表于 2013-10-24 17:59:07 | 显示全部楼层 来自: 中国江西南昌
2005llnn 发表于 2013-10-16 10:50 static/image/common/back.gif
1 c% e. _, N9 G0 r1 C- g& C' bCA D几何作图竞赛题(2013年10月),至10月23日止6 X9 Q+ t0 u8 |- q# z0 Z
) }/ C; \& ]& v' K! ?+ _

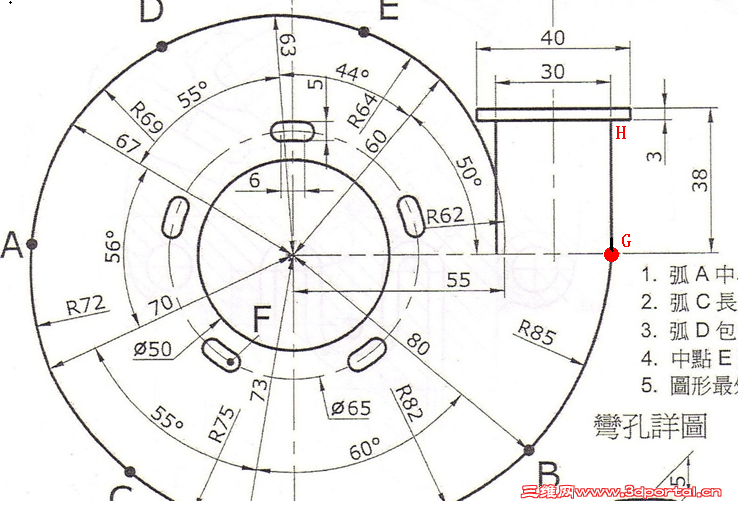

一.竞赛题目(参见附图)

0 K3 E! d4 Z8 u  K3 q/ s, S/ l成绩表中,38楼的D、E值并非38楼楼主所答之值
发表于 2013-10-24 20:15:51 | 显示全部楼层 来自: 中国湖北荆州
从图上标注来看,R85圆弧与最右边的垂直直线相切与相交不能完全确定,在没有特别注明圆弧端点位置情况下理解成相切也有一定的道理。
发表于 2013-10-25 00:01:42 | 显示全部楼层 来自: 中国江西南昌
本帖最后由 oxm44 于 2013-10-25 00:12 编辑
5 \- e) u7 m# P( H- ^+ C
王老大先生 发表于 2013-10-24 20:15 http://www.3dportal.cn/discuz/static/image/common/back.gif
. U4 N: ?4 `3 a, h. S从图上标注来看,R85圆弧与最右边的垂直直线相切与相交不能完全确定,在没有特别注明圆弧端点位置情况下理解 ...

4 l  F3 ?" v" o4 v( C6 W% Y0 ?
7 o2 Z6 m+ I- O0 ^- b7 F图上的标注告知:铅垂线HG和R85圆弧均通过G点。(外围各段圆弧也都是相交,并非相切)) f& ~3 l% ~+ E, o. q, s

2 n( Y8 J( C6 p( ? HG.PNG
发表于 2013-10-25 03:06:27 | 显示全部楼层 来自: 中国辽宁铁岭
oxm44 发表于 2013-10-24 17:59 static/image/common/back.gif+ w. l4 X! L, ^' w% ?# L
成绩表中,38楼的D、E值并非38楼楼主所答之值

/ d; \) L8 e, g" P1 g已改正
发表于 2013-10-25 14:53:27 | 显示全部楼层 来自: 中国天津
弧D 对应的角度 55.66475   难道 不是应该写 55.6648吗?
发表于 2013-10-26 11:43:05 | 显示全部楼层 来自: 中国山东淄博
本帖最后由 ct4273 于 2013-10-26 11:45 编辑 ) i; V5 T2 ~9 ^: c' Q3 R
ct4273 发表于 2013-10-17 10:41 static/image/common/back.gif( M2 Z& A+ N8 r/ \, e8 p2 M  }+ a
交作业。
( |5 a" \: [3 K+ y1 H
又错两个,一个是角度单位精度没有改为后四位,一个是粗心的R85的圆接头地方画错了。;)
发表于 2014-2-27 20:12:29 | 显示全部楼层 来自: 中国四川成都

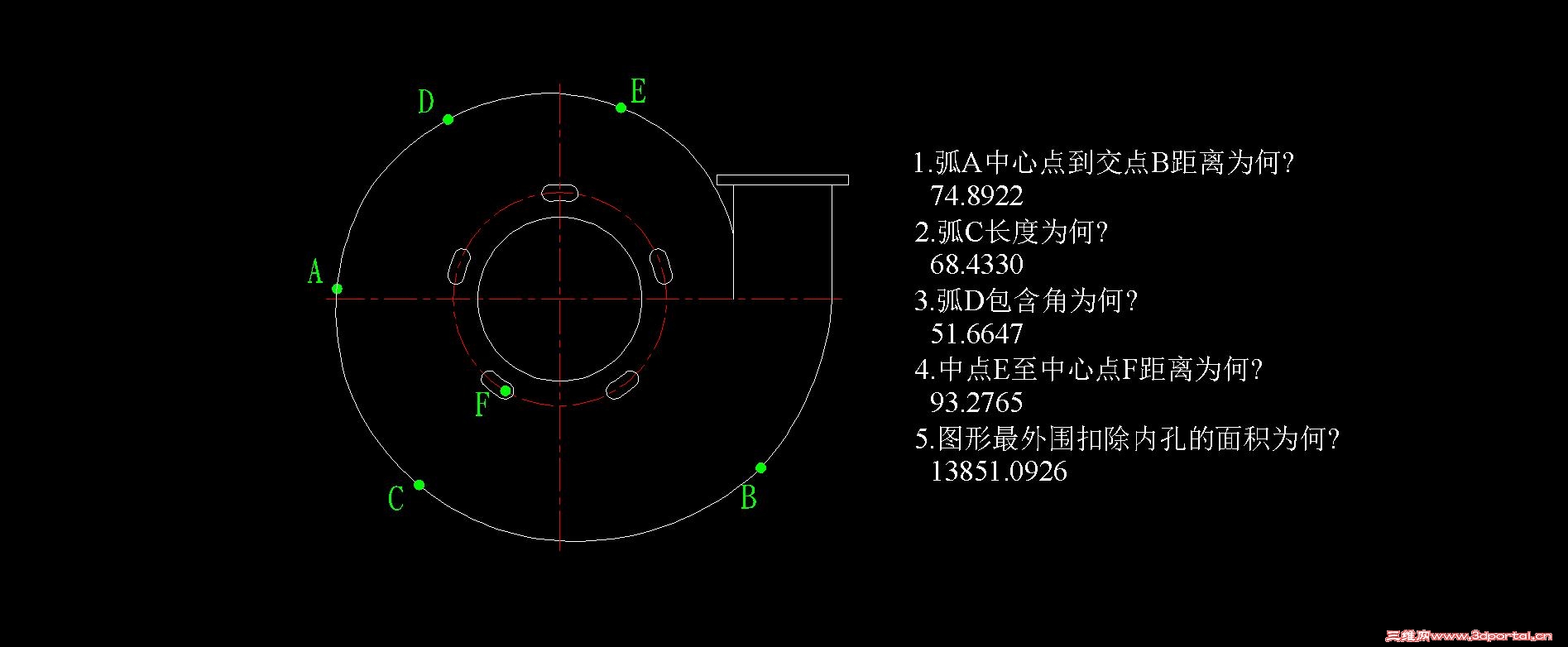

练习62
- M( ^7 G* u4 @7 P$ D- x3 Q$ a7 R- \ 练习62.jpg

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 参与鼓励

查看全部评分

发表于 2014-3-3 17:55:33 | 显示全部楼层 来自: 中国陕西西安

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 参与鼓励

查看全部评分
