这个东西怎么画出来

seayoung · 发表于 2012-6-18 10:48:59

学习了各种思路，有启发！谢谢

skythief · 发表于 2012-6-18 12:01:28

画很简单但是怎么样才能标注出来才是楼主的问题

1999lggg · 发表于 2012-6-22 13:55:18

50# sw2003x 】

没有笑死，最近忙死了，大家有每个文件，我能炸办

cnlsb · 发表于 2012-6-26 11:13:11

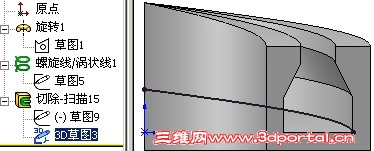

先画基体，再画螺纹线，延螺纹线用扫描切除就可以了。

hbzyzyc · 发表于 2012-6-26 11:23:56

虚线本来就是一段螺旋线，不是园，当然无法标注，当然另存为dwg格式，自己画一段圆弧代替即可

1999lggg · 发表于 2013-12-6 18:33:50

sw2003x 发表于 2012-6-7 00:02 static/image/common/back.gif" }! f1 q, _$ @0 \* _
换个方法，这个看起来容易理解一点

好麻烦啊，有没有简单些的

1999lggg · 发表于 2013-12-6 18:34:31

sw2003x 发表于 2012-6-13 14:46 static/image/common/back.gif
7 r1 g5 ?0 q8 h S. u: i1# 1999lggg 5 h! k- G6 U& O0 S6 |! S! ^' j
楼主发完问题就消失了

没有消失，只是没有找到好的方法

远山之客 · 发表于 2013-12-6 21:10:49

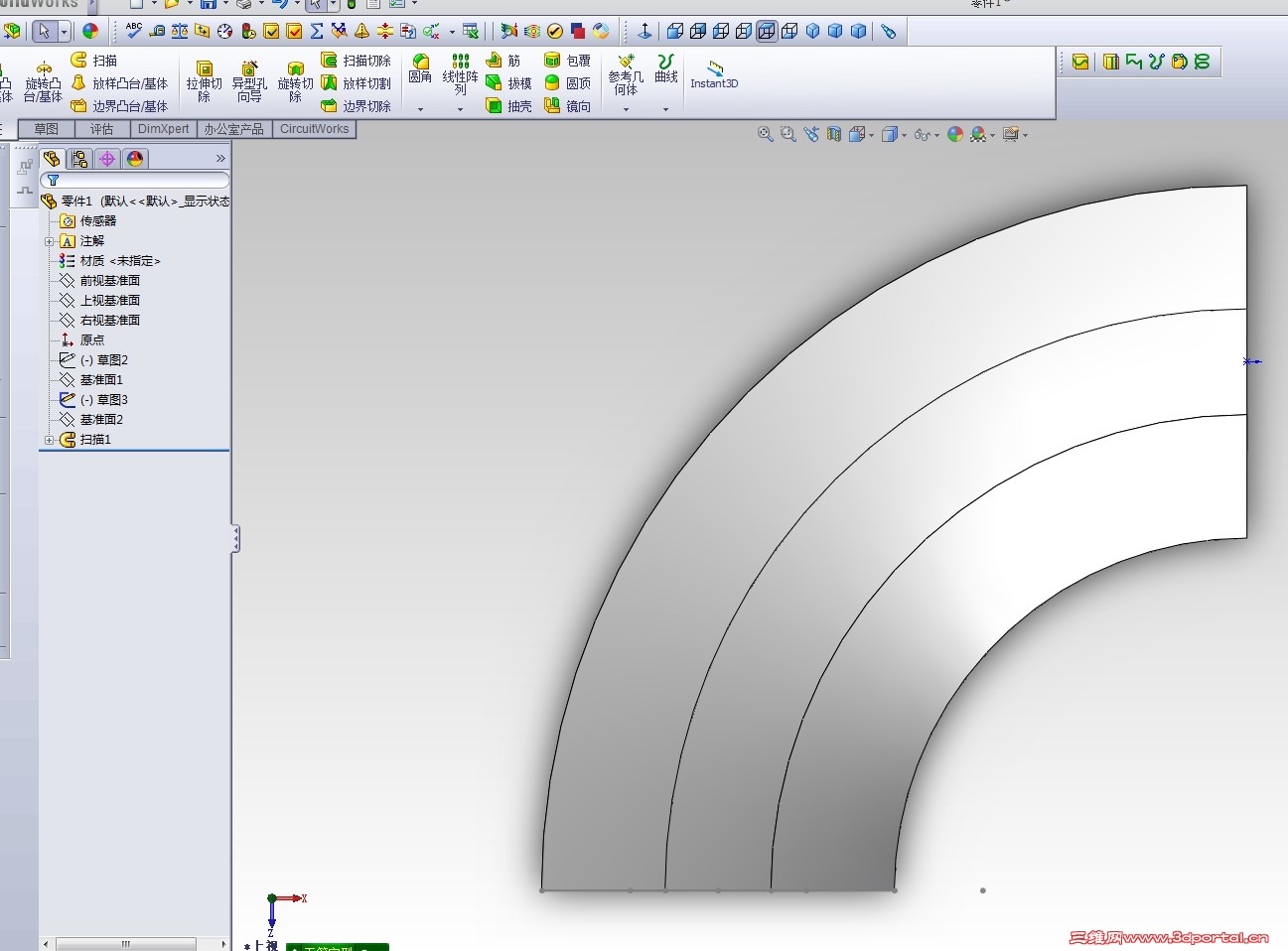

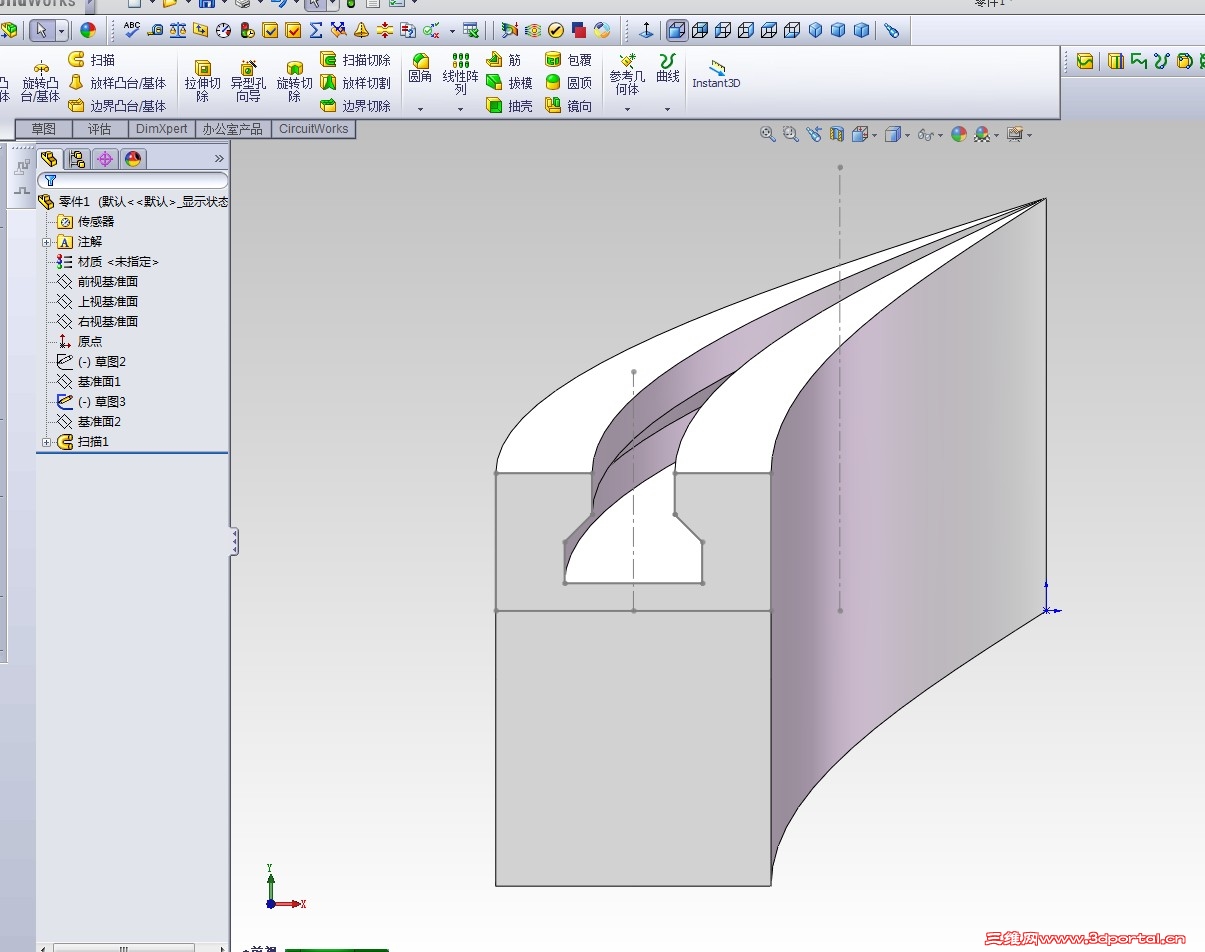

本人试了一下，用放样倒是没做出来，结果用扫描却很快做出来了。先画个剖面图，再画个圆用来生成螺旋线，我矮的那面50，高的是150，150-50＝100，螺旋线的螺距就是400，0.25个圈，这样就搞定了。

votasee · 发表于 2013-12-10 10:40:56

本帖最后由 votasee 于 2013-12-10 10:43 编辑

我的零件.rar (259.58 KB, 下载次数: 2)

1999lggg · 发表于 2014-1-3 15:40:17

votasee 发表于 2013-12-10 10:40 static/image/common/back.gif
, S" F+ G' y3 rsolidworks2007,谁能说说为什么直接扫描__出不来...只能作个3D线...

现在用的版本越来越高了

雪地飞龙521 · 发表于 2014-1-4 11:35:44

好像挺简单的啊，先扫描一个圆环，再扫面切除

1999lggg · 发表于 2016-12-1 10:40:37

感谢大家的回复，，我主要想通过SW 把虚线的真实直径标注出来

1999lggg · 发表于 2016-12-1 10:41:36

感谢大家的回复，，我主要想通过SW 把虚线的真实直径标注出来

lover22_ok · 发表于 2016-12-1 13:28:28

+++++++++++++++++++++++++++++++++++++++++
