[已解决] 有用Solidworks进行阀块设计的吗?

 关闭 [复制链接]
发表于 2007-7-2 09:01:46 | 显示全部楼层 来自: 中国广东江门
我也用solidworks做阀块,思路是:将各个阀孔位置做二维图块,在使用时将其作为草图插入特征中,然后钻孔,这样做的孔,方便以后修改位置,需要修改位置时,只修改块的位置,钻好的孔就会一起动,不然需要一个个调整,很麻烦.自己做好将常用的标准阀板做成图块.
发表于 2007-7-10 09:24:36 | 显示全部楼层 来自: 中国上海
在很多三维软件中,液压方面我直观觉得用SW最好,操作简单(尤其是钻孔),更改也容易。通过更改透明度,能够有效的检查孔与孔之间的最小距离,防止在高压冲击时击穿。而且阀块的大小能够做到最好(不干涉的情况下,阀块体积最小),工艺孔最少。
发表于 2007-7-16 10:15:11 | 显示全部楼层 来自: 中国重庆
我也是用CAXA2005实体设计阀块,但标注尺有点麻烦,需和CAXA图版配合较好,首先把阀块六面用不同颜色区别,设定一个主视面,然后把需要的阀通道、安装螺孔设计在上面,检查阀内通道可用抽壳命令等.
发表于 2010-6-7 10:57:19 | 显示全部楼层 来自: 中国北京
用SOLIDWORKS画阀块比较好,可以检测壁厚,可以将表面设置透明来清晰观察内部通道的情况。我一直这么用
3 D8 R* N) i  r* Z& Z$ E5 }zyg77 发表于 2006-2-12 22:50 http://www.3dportal.cn/discuz/images/common/back.gif

) X8 z5 x0 q, q$ x  y4 P请教:怎么检测壁厚,能知道最小壁厚出现在哪里吗?
发表于 2010-6-7 13:46:35 | 显示全部楼层 来自: 中国江苏无锡
可以传张阀块图上来看看吗?
发表于 2010-6-8 20:23:53 | 显示全部楼层 来自: 中国四川泸州
先学会用solidworks在集成块上打孔排油路
发表于 2010-6-8 20:35:02 | 显示全部楼层 来自: 中国江西九江
Solidworks 设计阀块 一幕了然
发表于 2010-6-9 04:33:35 | 显示全部楼层 来自: 中国吉林辽源
好帖。使我明白了Solid Works的强大功能和诸多优点,更坚定了我使用它的信心,我也一直认为它是最方便最好用的三维设计软件,可我以前到过很多公司,他们都不认可Solid Works,只认Por/E和CAD,我真的好郁闷。现在好了,我决定一定要把Solid Works学好学精。
发表于 2010-7-18 15:58:19 | 显示全部楼层 来自: 中国辽宁沈阳

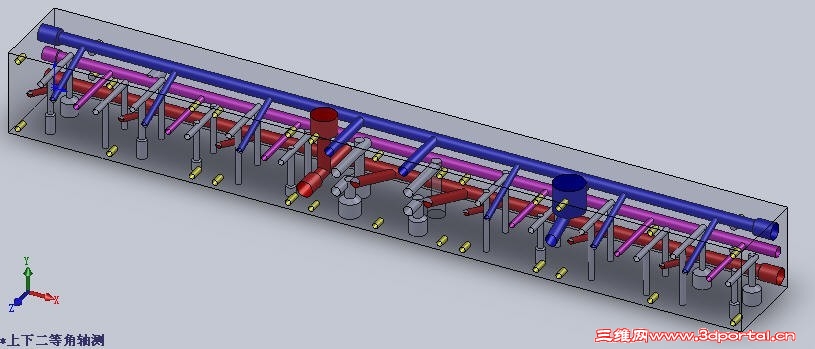

别的不说了,上图。就是这个效果。
发表于 2010-7-18 19:49:28 | 显示全部楼层 来自: 中国广东韶关
个人心得:
% \6 y1 R9 K' T$ _* W' J1、用SW建个三维模型后,将原点设置在你要选用的基准孔的中心上。# x5 Y4 Y! L! y+ A% N7 Q
2、然后将阀块的各个面的透明度降低至40%(个人习惯)。3 q  L# l. m) @- q
3、采用SW的孔系工具在你所需要的位置布置孔位。
! z6 {4 f% \# u/ _以下是个人建议(SW的工程图不便于保存,大型装配体反映还特别慢):
: T2 G1 E3 U2 R+ S3 w1 c: J5 i4、做好后,将你所需要的视图,投影到工程图上,另存为DWG格式。
2 p0 z4 n7 J" |% v1 t# b* D5、改用CAXA或者CAD编辑。
发表于 2010-7-19 20:57:43 | 显示全部楼层 来自: 中国河北石家庄
SolidWorks我一直在用,把那些阀口搞成设计库,用时只要拖过来就可以了,速度很快的。
发表于 2010-7-22 12:40:51 | 显示全部楼层 来自: 中国上海
作为曾经专业的阀块设计者,我从2005年开始就用SW来设计阀块,很多人觉得SW设计阀块存在很多问题,那其实不是软件本身的原因,是你还没把SW吃透,我现在设计阀块先用SW出阀块图三维图,然后在SW工程图进行阀块6个面尺寸以尺寸链的方式自动标注,同时通过软件自带的孔表自动生成孔系表(包括坐标,深度,孔型,备注等),在美国有一家公司针对液压阀块设计进行了SW二次开发的插件,他的功能和我现在自己搞出来阀块设计模块基本类似,但是价格他卖2W美金左右(当我们野猪杀),我是零费用,所有的都是SW本身自带,所以我建议你设计阀块不要用那些韩国人开发的SECO公司的产品,还有Hydraman之类的软件,我们要用最普通的免费的软件去设计出人家专业软件才能达到的层次,设计阀块说的大点是个艺术的创作,并不是简单的把所有的孔型进行不干涉联接就可以了,一个完美的阀块不仅体现设计者的创造性思维,同时也给人以深层次的视觉享受。
发表于 2010-7-22 12:47:12 | 显示全部楼层 来自: 中国上海
本帖最后由 液压工程师 于 2010-7-22 12:52 编辑
0 ?. X0 S& n4 ?, E  h# u3 _: ^; v. S* d/ v' J& f" e  `

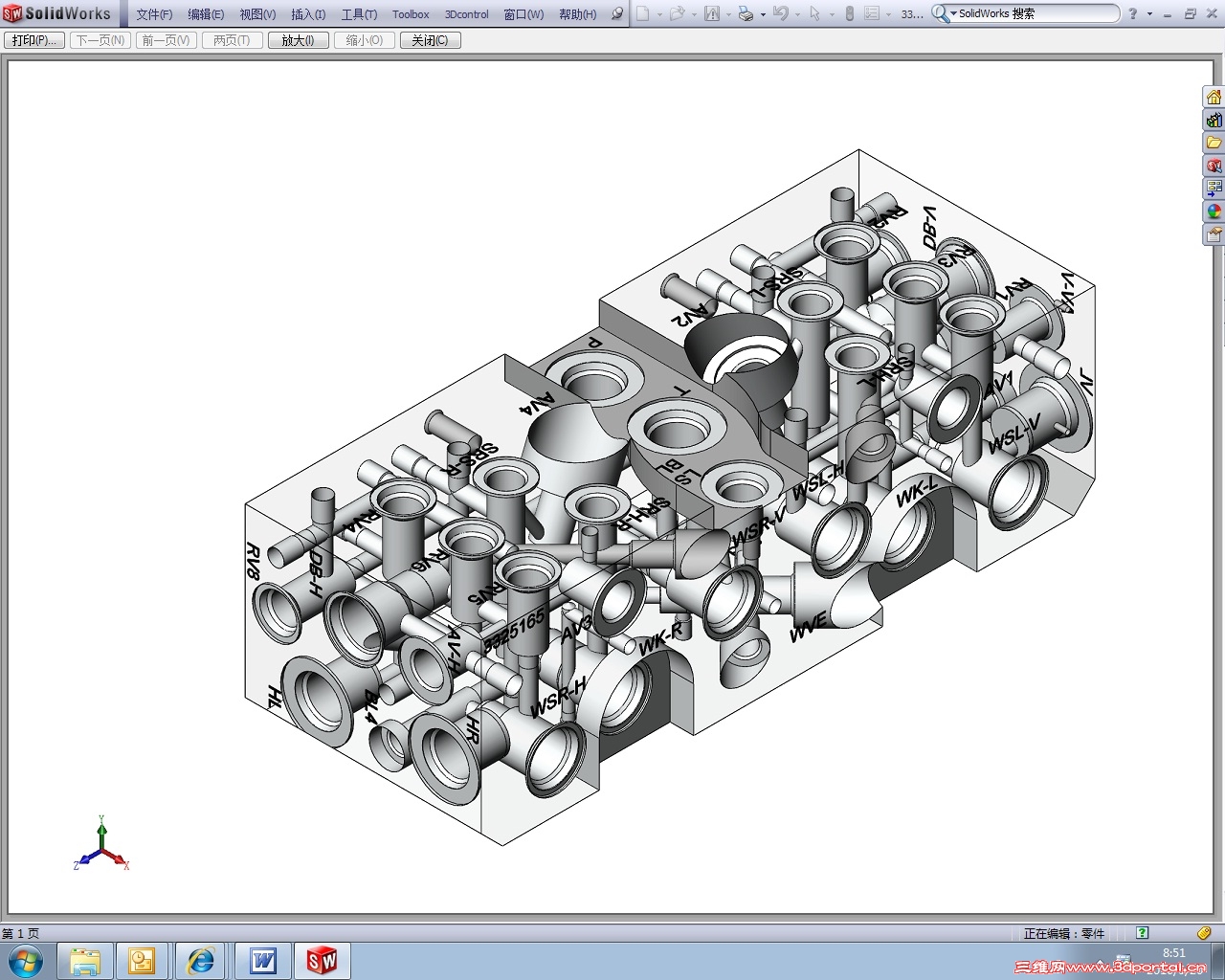

贴一个我一直很欣赏的液压集成块作品一起共勉,出于某种原因内部通道我移除了不同颜色标识,见谅。
# A1 v& h1 k- y
! c( q) ]$ X+ {; ?- D manifold block.jpg
头像被屏蔽
发表于 2010-7-22 17:32:48 | 显示全部楼层 来自: 中国广东深圳
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2010-7-22 18:55:53 | 显示全部楼层 来自: 中国安徽宿州
本帖最后由 壮志凌云! 于 2010-7-22 18:57 编辑
, S- l4 f! w3 x- Q: K

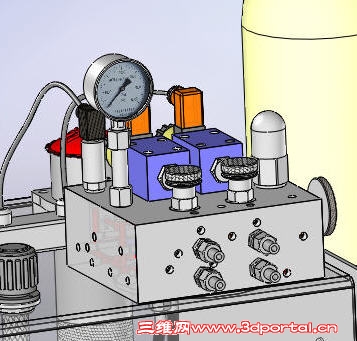

7 S& p( o! U& h8 D想不到这么多人跟我一样用sw设计液压系统9 C' {- a0 g; F' V" f
看来我还要精益求精啊,一定要脱颖而出才行!!!
发表于 2011-9-11 16:51:59 | 显示全部楼层 来自: 中国河南新乡
关键是,如何保存成库的形式,尤其是三维图里面,始终找不到这样的命令啊,在画插装阀的时候,这个命令尤其有用,因为插装块都是固定的,但是有时候由于干涉什么的原因,需要重新布局,但是再画一遍阀块的话,也太麻烦了啊。我一直在寻找这样的一个命令,大神,传授一下吧?我QQ:497375432
