图，看不懂，帮忙看看是怎么弄的???

goudong203 · 发表于 2009-9-3 09:47:15

大家看附图~~

junjun1986 · 发表于 2009-9-3 09:51:00

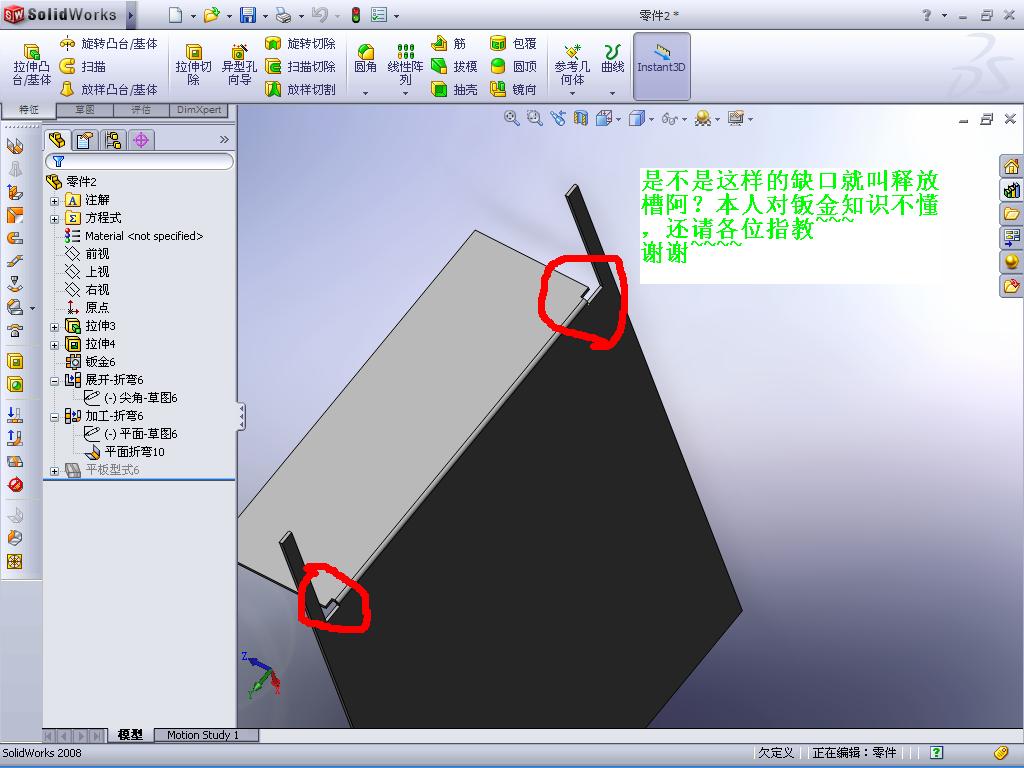

看来你也不是很清楚钣金的加工工艺，我只是懂皮毛，释放槽是钣金制作过程中防止因为折弯等工艺带来平面的平面度等降低而设计的，你可以在百度里搜一下，应该能够找到。

goudong203 · 发表于 2009-9-3 09:54:32

谢谢 junjun1986

我对钣金知识基本上一点都不懂，嘿嘿~
谢谢你的帮助~

junjun1986 · 发表于 2009-9-3 09:58:36

楼主能把源文件发出来吗？我想学习一下。。

goudong203 · 发表于 2009-9-3 10:06:20

大家帮忙看看~

我想知道他这个是怎么做的！

谢谢大家了~~~~~~~~~~~~~~~~~~~~~~~~~~

[ 本帖最后由 goudong203 于 2009-9-5 10:30 编辑 ]

woklice · 发表于 2009-9-3 10:23:44

我想是应该先实体，再插入折弯角的。

jfjfgz · 发表于 2009-9-3 10:49:15

有没有视频教程呀

goudong203 · 发表于 2009-9-3 10:59:14

原帖由 jfjfgz 于 2009-9-3 10:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif
' Z5 S: _" b# X& Y0 W- q8 h' n- U+ ~有没有视频教程呀

教程？？？？？？？？？？？？？？？？？？？？？

你给做一个阿！！嘿嘿~

就是不懂，才大家一起讨论的，一起期待高手的出现吧~~~~~~哈哈哈哈

junjun1986 · 发表于 2009-9-3 11:08:18

哎，将来版本打不开。只能回家再说了。。

shoiv · 发表于 2009-9-3 12:28:14

将实体转换成钣金具体看这里

http://solidworks.icax.cn/express/2009/blog200906-02.html

twingo49 · 发表于 2009-9-3 13:14:24

試作一個簡單的,是不是像這樣？？對不起不會貼圖只能傳檔案

BoxTest.zip (96 KB, 下载次数: 7)

272163637 · 发表于 2009-9-3 13:18:11

先做展开图实体，并带折弯虚线，在转化钣金，选择上面为基准面并虚线的折弯线，折弯就可以了

goudong203 · 发表于 2009-9-3 13:18:20

原帖由 twingo49 于 2009-9-3 13:14 发表 http://www.3dportal.cn/discuz/images/common/back.gif6 }+ [7 U/ c* j( v4 h
試作一個簡單的,是不是像這樣？？對不起不會貼圖只能傳檔案
; D( {0 }: I" b: L+ `1421949

好像是这么回事~~~~~~~~嘿嘿~~~

goudong203 · 发表于 2009-9-3 13:19:41

原帖由 272163637 于 2009-9-3 13:18 发表 http://www.3dportal.cn/discuz/images/common/back.gif
i" y d g h* ?5 ^2 |$ Y先做展开图实体，并带折弯虚线，在转化钣金，选择上面为基准面并虚线的折弯线，折弯就可以了

有一个问题请教，，我在练习的时候发现，，这个折弯角度和折弯方向怎么控制？？？？？？？

287068848 · 发表于 2009-9-3 13:19:43

这个建模是怎么建的阿？

goudong203 · 发表于 2009-9-3 13:23:28

原帖由 287068848 于 2009-9-3 13:19 发表 http://www.3dportal.cn/discuz/images/common/back.gif
; y |' [ C5 D0 q* [这个建模是怎么建的阿？

嘿嘿~
不是正在向高手们请教呢吗~~嘿嘿~~~

:P :P :P :P

272163637 · 发表于 2009-9-3 13:29:45

补充一下，先转化钣金后，在选择绘制的折弯工具，查看虚线的线，在画折弯线(在虚线），折弯不能相交就可以了，OK形成了，他用这方法，是因为出图是在CAD完成后导入SolidWorks里的。

272163637 · 发表于 2009-9-3 13:36:28

选择绘制的折弯工具改插入折弯线，折弯线还是引用上面的

hypocai · 发表于 2009-9-3 13:56:01

是不是把钣金做的特征专门打了一个包？

goudong203 · 发表于 2009-9-4 07:48:15

期待~~~~~~~~~~~~~~~~~~~~~~~~~~~~~~

mirnl · 发表于 2010-5-20 17:24:27

ff 2# goudong203 看看

liuyong453 · 发表于 2010-5-20 18:05:29

三步我也能搞定。第一布拉伸，第二步边线法兰，第三布展开后切除（第二步时要编辑轮廓）
