经典老题（一拉一切）－极色男孩放P

rogboy_luo · 发表于 2009-8-20 22:24:42

这个模型是经典的，向出题者学习！

wangsj668 · 发表于 2009-8-22 21:45:48

原帖由 rogboy_luo 于 2009-8-17 18:05 发表 http://www.3dportal.cn/discuz/images/common/back.gif
6 n2 m" k/ ~4 v Y! d+ n1405713
7 T& n& E+ a* b. h T. y4 P该题已很老，但很多朋友，尤其是新SW朋友其实还是不会做，以前做过的现在再做还觉得有较大难度，但又找不到相关的教程，因此现将源文件上传以供我们大家一起交流学习（由于该题实际上是对拉伸与切除的深入理 ...

像卡瓦,不错的设计!

lhh2007 · 发表于 2009-8-22 22:12:58

看来小技巧还是要学习一下的，很巧妙

xialan · 发表于 2009-8-23 00:00:50

学习了，谢谢楼主！

NUIXT · 发表于 2009-8-23 00:15:07

主要是第二步，拉伸切除要选择到下个面距离10

xbinca · 发表于 2009-8-23 05:44:04

非常好的练习。

紫璇丫头 · 发表于 2009-8-23 07:52:43

2009的打不开!

zhoujingran · 发表于 2009-8-23 11:27:27

话题随老，但很经典。

shenxian007 · 发表于 2009-8-23 11:33:53

我前几天画了一个类似的件，老板说你的键槽怎么加工，铣不开，刨精度不够，气死我了，手册上标准的键，做不出来愿我了

rogboy_luo · 发表于 2009-8-23 18:53:39

做设计，你不知道工艺，如何设计好？

tftf · 发表于 2009-8-23 19:20:47

恩，思路挺重要的。

datafield · 发表于 2009-8-23 19:31:39

如果是我做，我会分好多步的，也为了以后好修改编辑。

81130549 · 发表于 2009-8-23 19:33:12

拉伸切除的终止选项选择“到选定面的一定距离”。

liweisky · 发表于 2009-8-24 10:15:59

原帖由 shenxian007 于 2009-8-23 11:33 发表 http://www.3dportal.cn/discuz/images/common/back.gif, l# \. ?% W1 {) w3 \$ y4 V, S8 S
我前几天画了一个类似的件，老板说你的键槽怎么加工，铣不开，刨精度不够，气死我了，手册上标准的键，做不出来愿我了

将你的图的局部贴上来，看看到底是哪里有问题

81130549 · 发表于 2009-8-24 13:08:05

原帖由 紫璇丫头 于 2009-8-23 07:52 发表 http://www.3dportal.cn/discuz/images/common/back.gif7 I. d+ w7 ?, o* S; Z" `
2009的打不开!

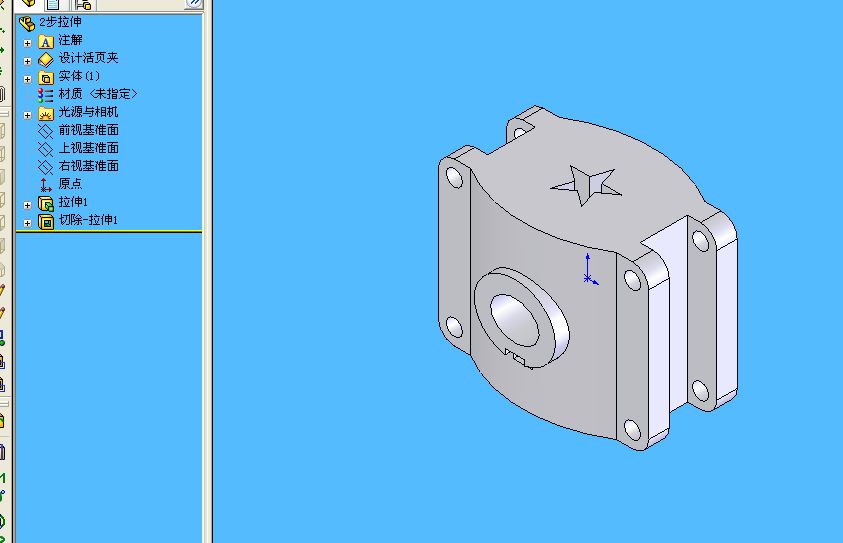

这个你能打开吧.SW2006版本的.


19720205 · 发表于 2009-8-24 15:19:12

没看楼主的画法之前,按自己的思路作图,步骤多了许多.
再看楼主的画法,真的启示不少.
谢谢分享.

可可西里1 · 发表于 2009-8-24 17:26:47

顶
是不错是不是LZ把这个软件学到骨髓里了！强

rogboy_luo · 发表于 2009-8-24 20:46:07

谢谢兄弟传了个低版本的。

coolvtr · 发表于 2009-8-24 21:53:01

感觉用来练习是不错的，但是做设计的时候这样做法不可取吧

81130549 · 发表于 2009-8-25 08:34:49

原帖由 rogboy_luo 于 2009-8-24 20:46 发表 http://www.3dportal.cn/discuz/images/common/back.gif
2 O9 l" v7 Q4 C0 ~谢谢兄弟传了个低版本的。

由于版本的限制,拉伸切除的草图与你的不同.

wdl7010 · 发表于 2009-8-25 08:36:23

学习了，一花一世界，一拉一切除，太经典了，刚刚发现这么复杂的零件竟然只需要两步，精简了模型树
不过，我也是不明白方向2的意思，如果没有方向2，五星是贯穿上下的，中间的圆环凸台是没有的，但是为什么会这个样子呢？不明白，望高人指点~

:) :)

cpu9000g · 发表于 2009-8-25 10:15:08

高高高高高高高高高高高高高高高高

zhangl114 · 发表于 2009-8-25 15:07:56

我双核CPU2.2HZ，2G内存，为什么用solidworks2009还是会慢啊？

楼主请问一下这是怎么回事啊？

81130549 · 发表于 2009-8-25 16:10:34

原帖由 zhangl114 于 2009-8-25 15:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif! t- g" y2 T4 ]1 x9 `& x
我双核CPU2.2HZ，2G内存，为什么用solidworks2009还是会慢啊？& f6 x; X6 z# g2 z+ k [- g

/ o9 _' S. M1 v' v% N楼主请问一下这是怎么回事啊？

检查操作系统,把不必要的文件关闭.

rogboy_luo · 发表于 2009-8-30 21:54:17

原帖由 zhangl114 于 2009-8-25 15:07 发表 http://www.3dportal.cn/discuz/images/common/back.gif1 Q$ N! A% ^& f& d4 [
我双核CPU2.2HZ，2G内存，为什么用solidworks2009还是会慢啊？
, E* o2 c/ Y+ i- E# S, D* a# q8 v6 K
楼主请问一下这是怎么回事啊？

按说滑问题的，按49＃做吧，检查一下系统，再就是SW支持的装配零部件不多，3000个吧。注意轻化哦，再就是有简化些不必要的特征，以提高运行速度。
