CA D几何作图竞赛题（2008年12月）竞赛结果已公布

pearl_2005

就想到了它11
1 }  j- S, ^5 N% U
[ 本帖最后由 woaishuijia 于 2008-12-23 09:31 编辑 ]

fgshrl

做了一个，试试看

) f- P) C' y( a1 i/ b0 ~' s! c4 R1 ?[ 本帖最后由 woaishuijia 于 2008-12-23 09:55 编辑 ]

977422

我的…………
! J  K& `( L9 q
! u9 r' t" x1 W8 |) p( D3 L[ 本帖最后由 woaishuijia 于 2008-12-23 09:34 编辑 ]

jastin168

試試看~練習一下
  x+ V# [, |3 _/ b
/ n. Y! P0 L, o[ 本帖最后由 woaishuijia 于 2008-12-23 09:37 编辑 ]

200566

旋转－阵列
, i" X% m8 ]  G3 z& e6 b; L
! d5 R4 r0 b  L4 [0 w$ j; q9 t

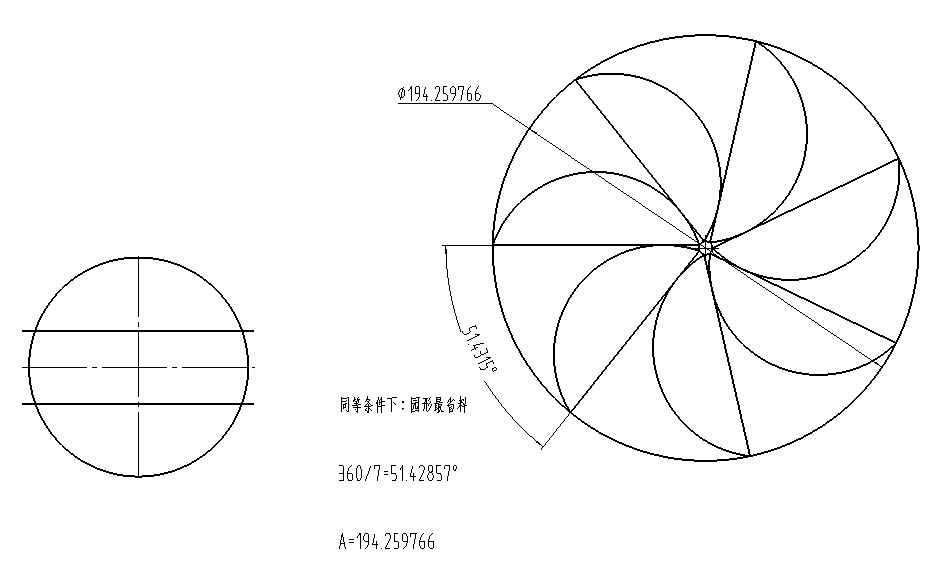

' P# O  E  ^; m+ A# p360分成7份
5 R% ^" n/ {4 h) f! o
[ 本帖最后由 woaishuijia 于 2008-12-23 09:39 编辑 ]

chenvolitation

参与参与，试试看

7 Q& [, r  Y; P/ p# ^, u0 A[ 本帖最后由 woaishuijia 于 2008-12-23 09:41 编辑 ]

funxue

12月作图 ！

, M" e$ O4 d/ m, C( K5 v( n[ 本帖最后由 woaishuijia 于 2008-12-23 09:43 编辑 ]

pjtl

刚发现有CAD几何制图竞赛，参与一下。

* l+ d! d+ w1 P/ O& p[ 本帖最后由 woaishuijia 于 2008-12-23 09:47 编辑 ]

disanrencheng

最后一天了哈！！
7 H* r$ ~3 H8 N, t/ p
[ 本帖最后由 2005llnn 于 2008-12-23 09:50 编辑 ]

找死的兔子

我也来尝试一下
2 l% Q- n2 `3 o3 J3 u
[ 本帖最后由 2005llnn 于 2008-12-23 09:51 编辑 ]

皮卡丘2007

没什么思路，参与一下吧
* |3 L9 z. Y3 q: o3 h% l5 f
. q, T8 @# c7 ]4 C[ 本帖最后由 2005llnn 于 2008-12-23 09:51 编辑 ]

2005llnn

CAD竞赛题检查方法：剪切法：
6 |& Q2 w7 S# y. J, `8 g1、打开特性表
' ~1 l) C+ ~# }, p/ [2 c* o+ d- |2、检查线及狐线长度是否对
3、剪切各线，找出切入线，从特性表中可知道切入线长度，如果是切点，就没有切入线。
参见动画演示

sww3843

好方法!!!学一招了.版主高手!但我来补充一下,就是AutoCAD

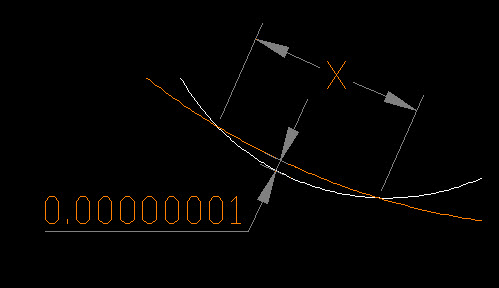

7 ?) ~7 e1 _3 S" }的测量精度.如图是8位的精度,而竞赛是7位精度,当按8位时,如图所示,就有切入线,弧的玄长为X,按7位时,只要不超过0.00000005,标注就等于零,就应该没有切入线了.不知如何?

) V& X  p; m: t6 q6 ~0 B[ 本帖最后由 sww3843 于 2008-12-24 21:28 编辑 ]

dingyl111

斑竹的方法很高明，我学习了，很佩服。

bccssxkj

为什么我的没有排名,是因为没填上名字么?
, @* M: X4 b3 v, I

, I1 Z' \: N, j; u8 y  |! `9 y) W
是因为有一处相交了..

[ 本帖最后由 bccssxkj 于 2008-12-26 23:30 编辑 ]

sww3843

原帖由 2005llnn 于 2008-12-24 16:49 发表 http://www.3dportal.cn/discuz/images/common/back.gif
CAD竞赛题检查方法：剪切法：
1 ~9 l  j9 P) F% ?3 h1、打开特性表
( b! x7 u" Y: [! _2、检查线及狐线长度是否对
  Q: g6 M! Q) y0 `3、剪切各线，找出切入线，从特性表中可知道切入线长度，如果是切点，就没有切入线。
参见动画演示

  t# S/ D; r/ L. r5 I$ W  我反对这种检查方法!

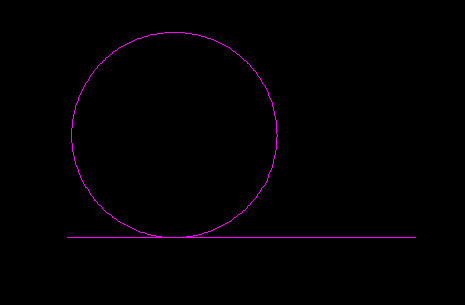

( v4 Z5 V0 W! C3 A: Y+ z( O- n3 g  "剪切法"是有用,但不能仅凭"剪切法"来判断对与错,下面这个图就能证明仅凭"剪切法"是无法判断对与错的.
  大家可以按照提示,下载自己修剪一下,出现这样的情况怎么判断对与错.
  提示:当在一个较大显示状态可以修剪(园和直线相交),而在一个较小显示状态(通过实时缩放或鼠标滚轮调整)却不能修剪(园和直线相切),两种状态都在同一窗口内,大时图形不会超过窗口,小时也足够执行修剪操作.

[ 本帖最后由 sww3843 于 2008-12-27 19:43 编辑 ]

sww3843

补充:下载上面的"证明.dwg",按照提示修剪一下看看.

gorilla

请问一下版主：这个题目有没有理论最优解？

dingyl111

我觉得斑竹应该指出什么地方相交。

sww3843

仅凭"剪切法"来判断合格与否,有可能会吧完全合格的答卷判为不合格,当不能修剪时证明没有相交,可以判断是对.但能修剪(有相交时),不能就判断为错,还有看看相交了多少,是不是在误差范围以内,也就是用竞赛规定精度去测量相交,如果测量结果为零,那就说明这个相交是允许的,可以看成没有相交.

sww3843

通过测试,AutoCAD在通常1比1的情况下,只要有0.0000000001(小数点后10位)的相交即可以修剪,这样CAD默认最高精度8位是根本测量不出来的.

sww3843

大家不要拘束,交流交流.

6 H6 V! X; j5 m+ I/ A4 M! H; q[ 本帖最后由 sww3843 于 2008-12-27 19:38 编辑 ]

woaishuijia

“标注精度”和图形是否错误没有联系，检查图形是否错误是以CAD软件的精度（CAD软件的内部规则）为标准的，呵呵。
) D3 _/ J: q+ A8 U* `9 J' S* Y“修剪”方法是用便于多数会员理解的方式指出图形错误的方法，在评判答卷是否正确时我们实际使用的是CAD软件的ActiveX技术。
: b  Z- z% ~* C) l对于你那个“证明.dwg”，用ActiveX技术，不管图形是否放大缩小，也不管“标注精度”是多少，CAD软件都会直接告诉我们那个圆和直线之间有两个交点。

woaishuijia

有。
只是我们和大家一样都有自己的本职工作，还要用大量业余时间维护论坛（比如大家答卷的时候我们要忙着判卷），所以没有时间把这次的最佳答案做出来，很抱歉。
算欠着大家的，以后有时间再补上吧。
