高手来做个螺旋片展开下料图。。在线等

fgshrl · 发表于 2009-11-23 11:20:35

不错，学习了一招，谢谢。

hnxydclz · 发表于 2009-11-23 11:40:07

原帖由 zxq2008 于 2008-11-6 21:56 发表 http://www.3dportal.cn/discuz/images/common/back.gif- s" A; k) r, f) G2 a
据我所知，螺旋叶片是不可展的钣金曲面，18楼是怎做出来的，佩服，能否分享源文件，谢谢。

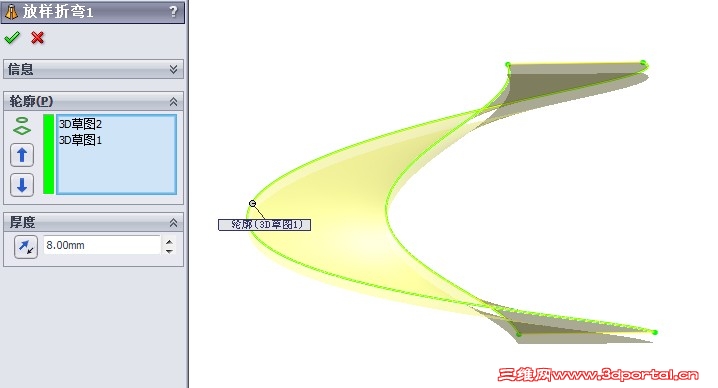

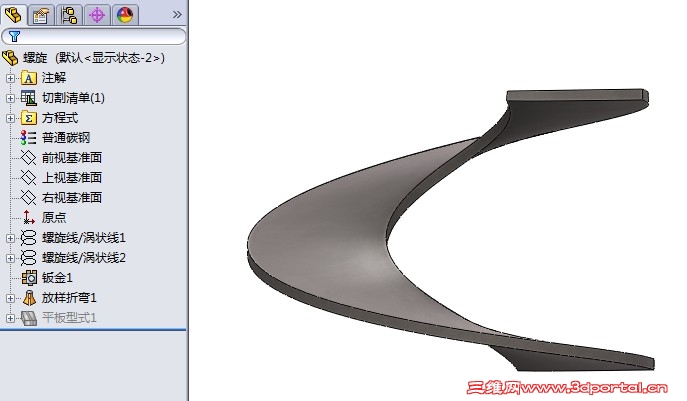

分别以内径和外径建两螺距为200\圈数等于1的螺旋线.然后分别将两条螺旋线转成两条3D草图,注意是两个草图.然后以两条3D曲线为轮廓,插入"钣金-放样折弯",OK!钣金展开会吧?

sundavid · 发表于 2009-11-23 15:47:53

看来5楼和18楼是SW钣金高手，和公式结果不一样，哪位高手明示一下差异。

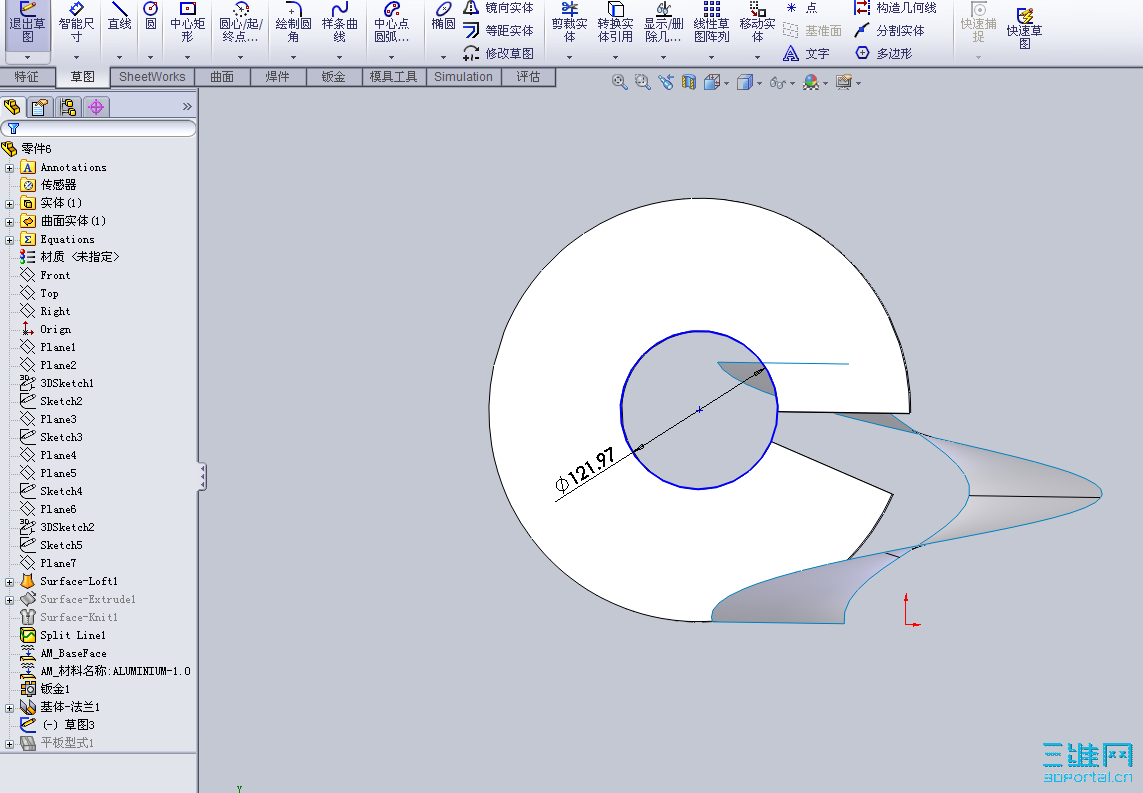

5楼结果（sheetworks）

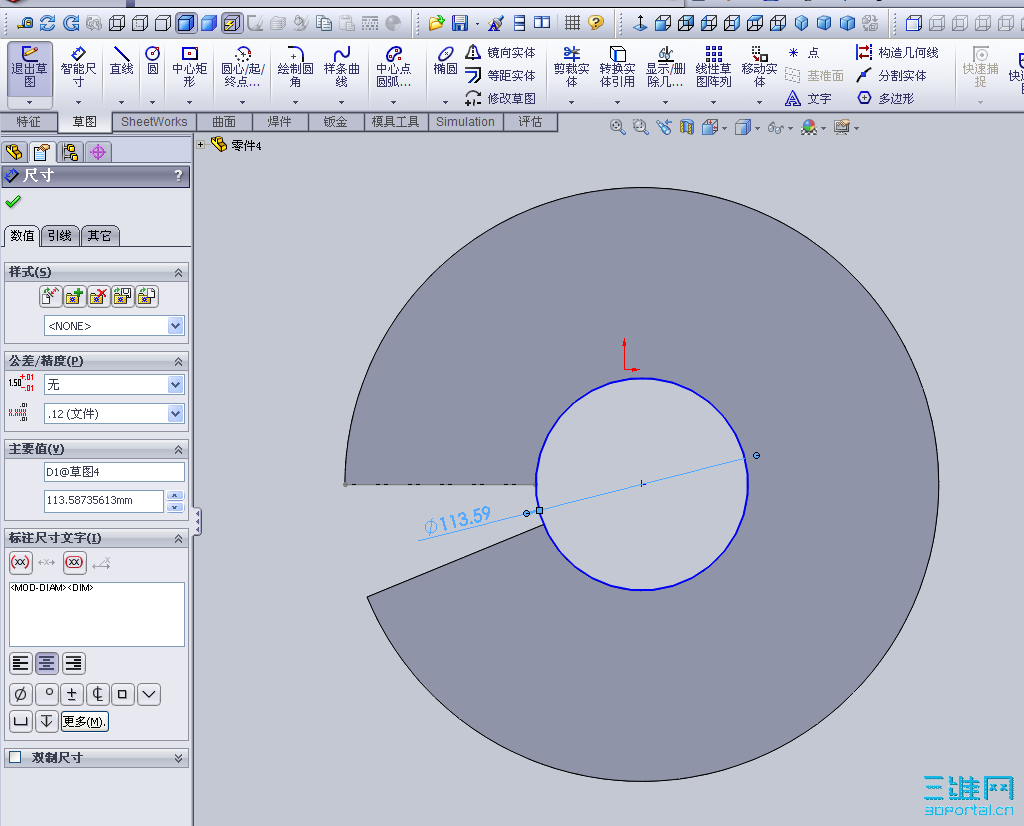

18楼结果（钣金放样）

[ 本帖最后由 sundavid 于 2009-11-23 17:13 编辑 ]

maoimao · 发表于 2009-11-24 15:33:59

很好，正在学习中，

石朗林 · 发表于 2009-11-24 15:58:55

原帖由 寂静天花板 于 2008-11-3 16:09 发表 http://www.3dportal.cn/discuz/images/common/back.gif' c+ \1 n) c) z
有时有计算公式比建模强

有较好的计算公式么？有的话请发出来，谢谢

s909987841 · 发表于 2011-9-24 14:56:47

赞同18楼做法，方法好

s909987841 · 发表于 2011-9-24 14:59:47

但如果考虑板厚要怎么处理，那线只往一边

coodiequdi · 发表于 2011-9-24 19:14:38

用quickform试试

huwenliang · 发表于 2011-9-25 21:20:06

18楼的是正确的，但还可以使开口再小一些，这样可节约材料。也就是螺旋的圈数大于1圈，如1.1圈，这要看板厚及内外径大小。

2003071193 · 发表于 2011-9-26 15:47:52

18楼高手啊。传个原文件吧。

mazhaoyin223 · 发表于 2011-10-9 16:12:45

jjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjjggggggggggggggggggggggggggggggggggggg

gaobox2008 · 发表于 2011-11-20 14:55:13

大家都这么厉害啊，谁能知道用二维CAD怎么画啊

ffda · 发表于 2011-11-21 14:50:14

本帖最后由 ffda 于 2011-11-21 14:56 编辑

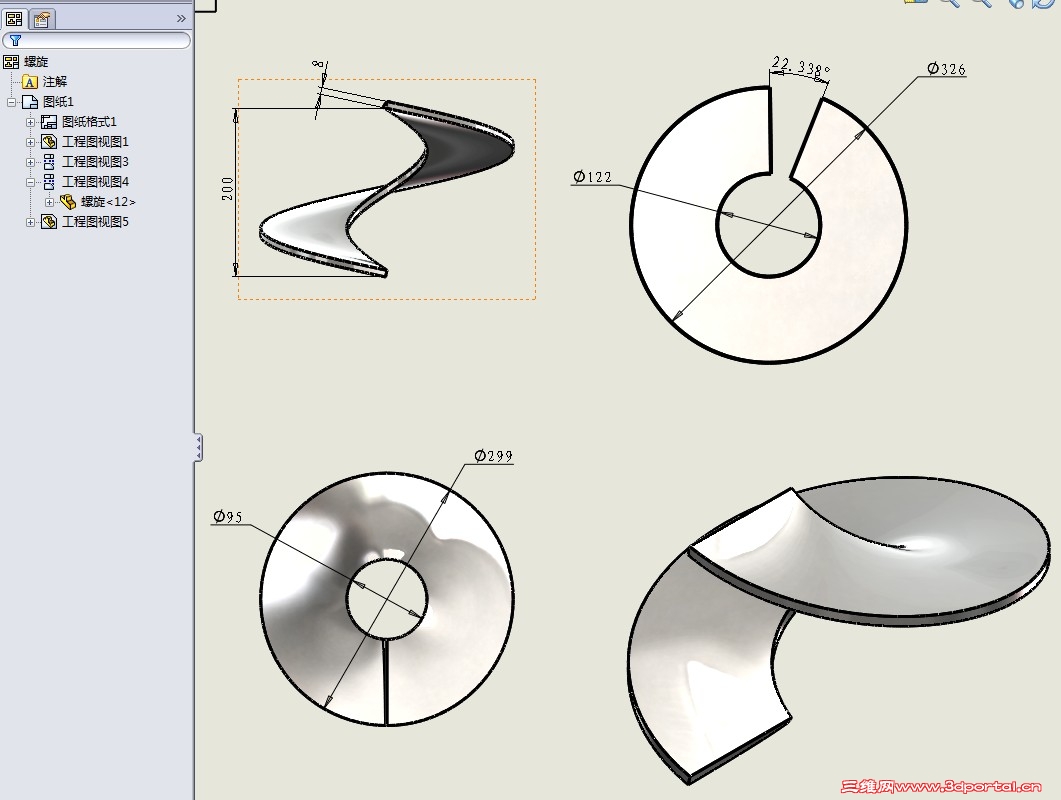

这是模型和展开，尺寸是SW自己算的，不知道对不对？

附件是SW2012版。

螺旋.rar (1.2 MB, 下载次数: 16)

ccl010 · 发表于 2011-11-29 10:22:23

18楼的发个源文件来学习学习啊
