用solidworks怎样画阀块（或者说什么步骤）

lbg8528 · 发表于 2009-12-8 15:27:01

这个问题小弟也已经找了好久了感觉一个一个的打孔太麻烦了还不如老工程师用CAD画的快我画一个人家能画四五个真是汗啊。

yupq · 发表于 2011-5-26 19:50:41

已下载，使用中

梦里是谁 · 发表于 2011-5-26 21:24:58

我觉得用这个是看效果，孔是要异形孔一个一个画的

313996335 · 发表于 2011-5-27 19:22:31

提示: 作者被禁止或删除内容自动屏蔽

liangquan · 发表于 2012-7-15 17:06:06

qmjvip 发表于 2009-5-20 22:44 static/image/common/back.gif
2 U$ {. B5 V1 u4 g# q: _! K' f# d2 U0 D保存成库特征可以,但是高手请问插入库特征后如何调整方向,谢谢

同问，我也不知如何调整方向

fgshrl · 发表于 2012-7-24 13:08:07

这个要用宏编一个小程序就可以了，简单的图没必要的

novoid · 发表于 2012-7-27 16:57:04

qmjvip 发表于 2009-5-20 22:44 static/image/common/back.gif
0 J; [+ y. S1 W4 ?5 `% K保存成库特征可以,但是高手请问插入库特征后如何调整方向,谢谢

做草图的时候，把水平和竖直几何关系都删除
改用其他，如平行和垂直约束
定位点距离约束到点上，再加一个直线的角度，一共三个尺寸

novoid · 发表于 2012-7-27 16:59:21

qmjvip 发表于 2009-5-20 22:44 static/image/common/back.gif/ f# Z! y) U& p8 F9 }9 o6 m
保存成库特征可以,但是高手请问插入库特征后如何调整方向,谢谢

做草图的时候，把水平和竖直几何关系都删除
改用其他，如平行和垂直约束
定位点距离约束到点上，再加一个直线的角度，一共三个尺寸

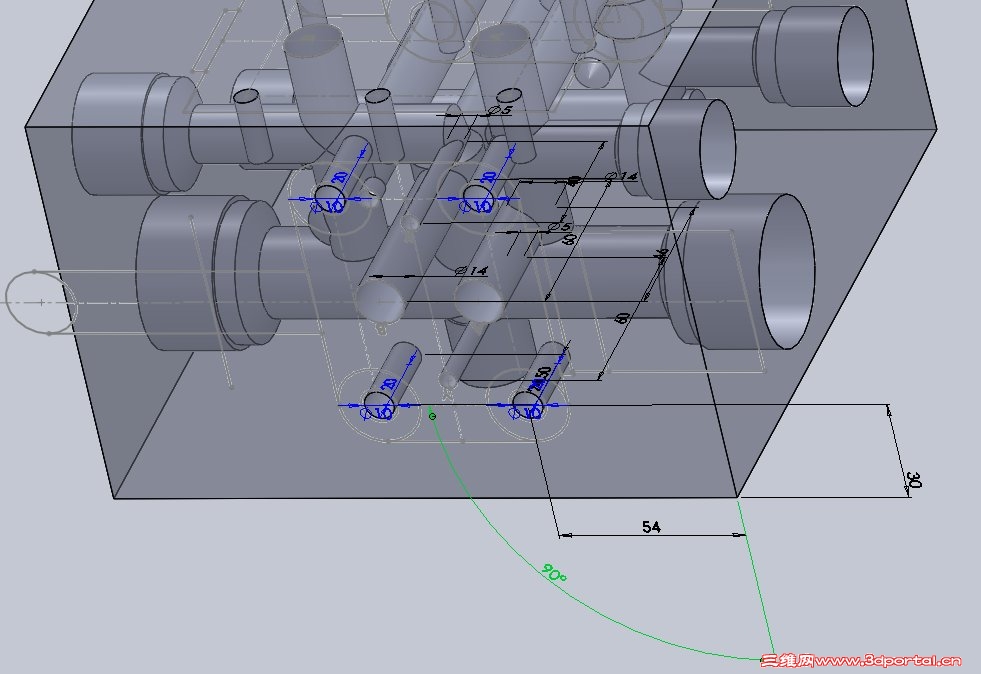

不知道怎么上传图片，以附件形式吧，一个SW截图

novoid · 发表于 2012-7-27 17:08:23

草图可以有定位尺寸，也可以加上元件的外形尺寸，还有油口标记等
显示草图看到轮廓线，避免干涉
上图中的90°，可以改到0~360的任意
注意：草图不可以是块，不然该变角度后会报错，草图中不可以有水平和竖直关系，改变角度后也会报错
库特征中的有个“尺寸”文件夹，“内部尺寸”子文件夹是不改的，如孔群相对位置
“找出尺寸”子文件夹是三个定位尺寸，如图中的30,54,90°。
需要改变孔径和深度的就在“尺寸”文件夹中不变即可。
如有需要的朋友，我发个文件。QQ41916093，注明，三维论坛液压版
请管理员谅解，没发到一个帖子中，可合帖？？

novoid · 发表于 2012-7-27 17:14:32

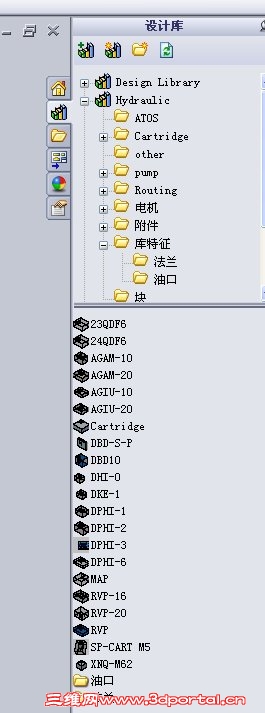

个人常用的一些做阀块的库特征
就不压包了

fgshrl · 发表于 2013-4-13 09:44:11

直接到过外网站上下相同功能的阀块就行，自己做的话可以考虑用录制宏的方法
