七齿螺旋锥齿轮画法（俗称盆角齿）

gxj528 · 发表于 2011-5-24 09:43:19

期待高人给一个详细的步骤，版主要加分哦，，，想学习的人很多呢

LYNUFO · 发表于 2011-5-24 10:18:18

将螺旋线改成带锥度的就可以了

sunnycgt · 发表于 2011-6-21 14:25:29

我等的花儿都谢了。

guyingmfg · 发表于 2012-3-25 10:04:13

花开花谢有一年，还是不知道咋弄

NC@jiang@nan · 发表于 2012-3-25 19:41:40

在迈迪网有生成齿轮的功能，不知道能不能生成楼主所需要的这个齿轮。

heat_ice2000 · 发表于 2012-3-25 20:46:46

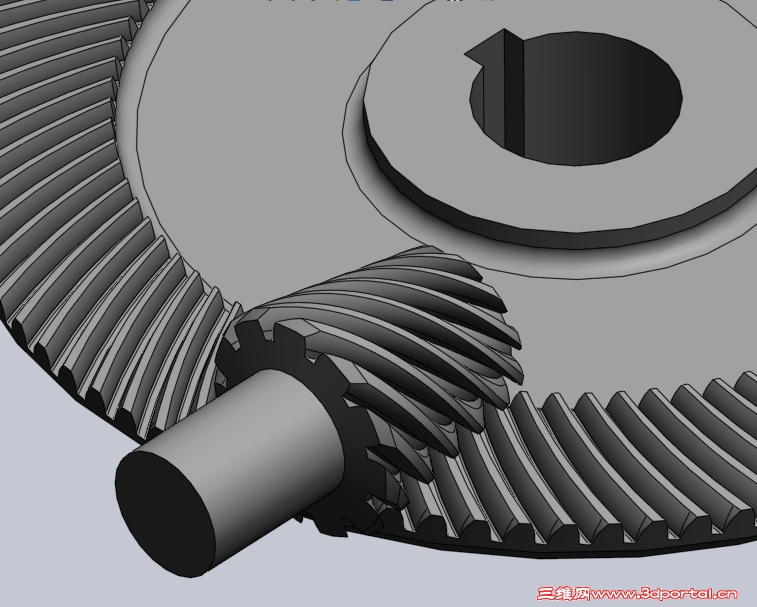

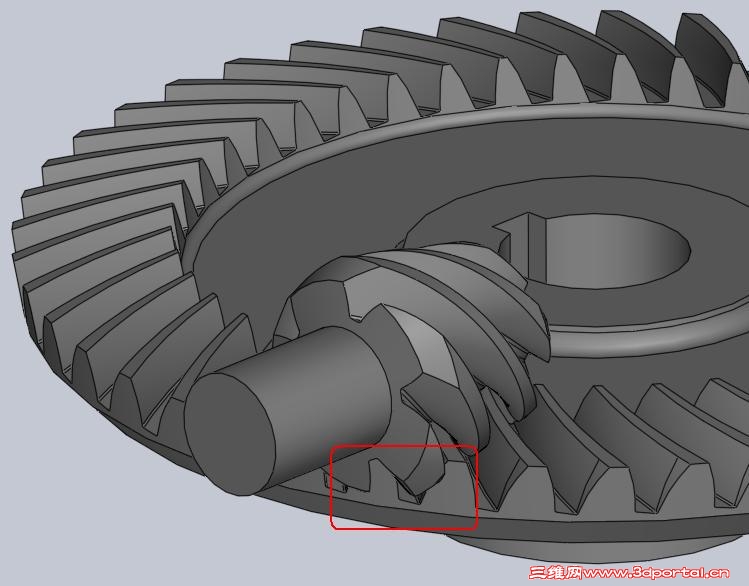

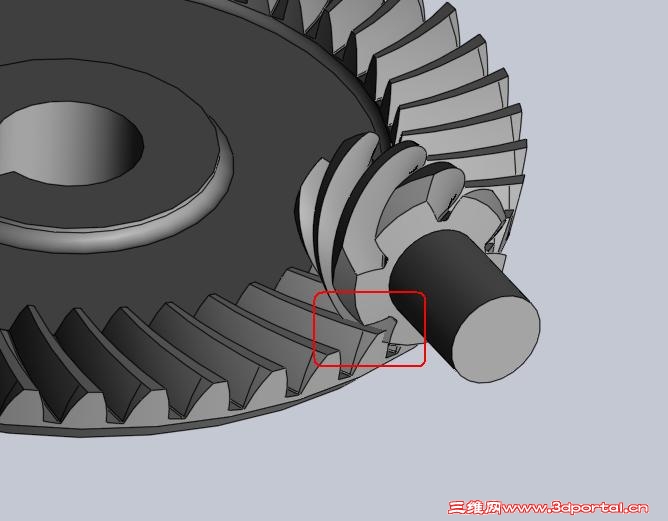

齒數太少,用近似畫法齒形會失真.

lcr2306 · 发表于 2012-3-25 21:08:54

可以肯定目前没有工具可以精确建模出来，GEARTRAX也只能画13齿以上的，看来只有精通实际加工的高手才可能做出来，让我们一起等待吧

kszgf · 发表于 2012-11-23 17:17:54

好多年发的贴，希望有会的师傅指点一下

彤儿 · 发表于 2012-11-23 20:29:44

路过中……

王买三组 · 发表于 2015-7-25 22:58:17

[img][/img]

wangyaoqiang · 发表于 2015-7-26 19:19:17

这个难度挻大的

wefunwe · 发表于 2015-7-26 22:33:17

螺旋锥齿本来就很复杂，光参数就一大堆。注册后的迈迪可以试一下。我都放弃建模了

hhdd2006 · 发表于 2016-8-6 22:36:00

本帖最后由 hhdd2006 于 2016-8-6 22:40 编辑

lcr2306 发表于 2012-3-25 21:08
1 w" W/ s+ z; Z可以肯定目前没有工具可以精确建模出来，GEARTRAX也只能画13齿以上的，看来只有精通实际加工的高手才可能做 ...

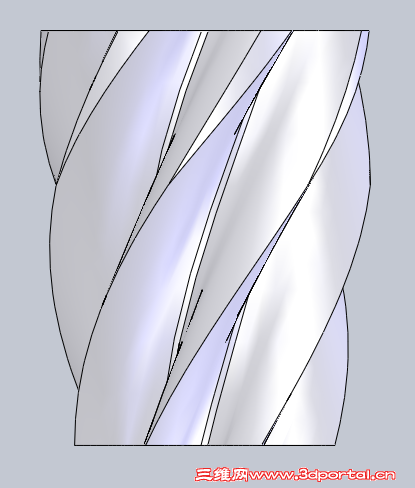

13齿以下是可以的，我刚刚设计了一组，需要带变位系数进去。楼主图片小螺旋伞齿是左旋的。我设计的是8:43，m1.75实际齿形是由5个真实齿廓面螺旋扫描切除出来的，跟真实的非常接近。

hhdd2006 · 发表于 2016-8-6 22:58:27

顺便说下，旋向的判定以轴线竖直，左边高左旋，右边高右旋。齿轮转动方向的话，看主动齿旋向，右旋就是顺时针，左旋就是逆时针（从中心点沿主动轮轴线方向向齿轮小端面看）。大齿轮就按照普通锥齿的传动去推理。

hhdd2006 · 发表于 2016-8-7 00:03:08

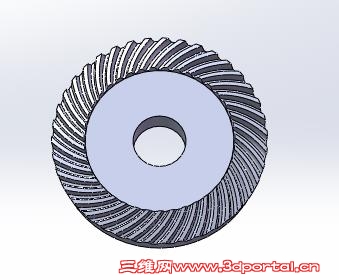

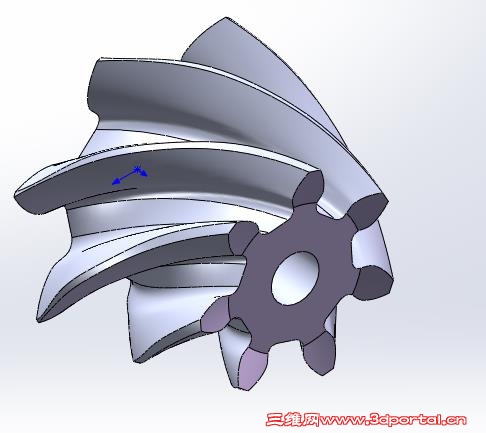

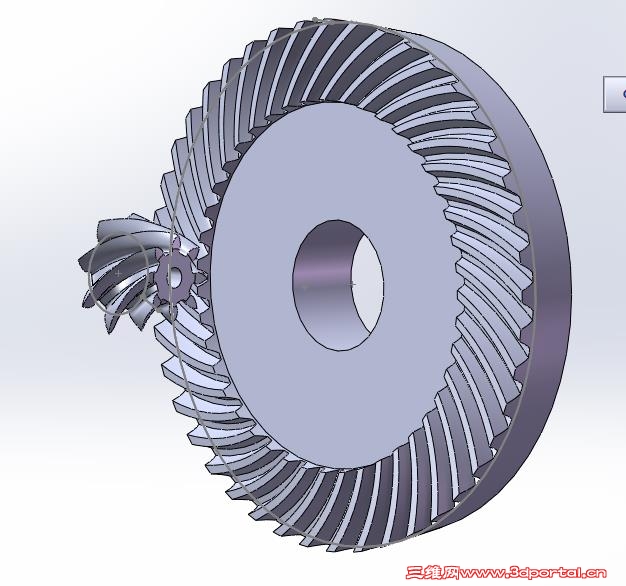

按你的要求画了一对，m8,Z7和Ｚ39，大的比较像，小的还是有差异啊。

魅-影 · 发表于 2016-8-16 10:26:25

今年3月份也是接触到这种齿轮，不好建模啊
