Line — Angle to Curve
9 b- d/ y" R0 z% `# _$ W5 `/ t! R" {该命令与 上一个命令类似，不同的是，取代从工作平面X 方向指定一个角度，而是你选择一条曲线，是从该曲线的方向指定一个角度。
7 r( ]. T' a+ o0 M; ~+ H2 w- w就像上一个命令一样，要求的最初的数据是一个基准位置，该位置通过标准坐标定义对话框定义。所指定的位置同样也沿着工作平面的法向矢量投影到工作平面上。
0 z, h0 o6 T9 k0 m4 M然而，如果所选择的曲线不是一条直线，基准位置点（在工作平面上）将投影到曲线上。并且基准方向
（零角度方向）将沿着曲线的正切线方向。

assassin_007

Line — Point and Tangent
该命令在工作平面创建一条直线，它通过一点并且与一个所选择的圆弧或圆周相切。这条命令所要求输入的第一个数据是选择曲线。
在选择了曲线后，将出现标准坐标定义对话框。在这儿，你将定义一个位置点作为要建直线的一个端点。这定义了线段的一端，相对的另一个端点将与曲线相切。你可以定义任一个位置点，如果所定义的位置点不位于工作平面内，它的坐标将沿着工作平面的法向方向投影到工作平面上的一个位置。
最后，标准坐标定义对话框会再次出现。这次，你必须在你想创建切线的一边，指定一个最靠近的位置点。
注意: 如果你所选择的是不在工作平面上的圆弧或圆周，FEMAP将把那条曲线的关键点投影到工作平面
6 z2 d  M$ m$ U( ]- \  X5 j  \上，并且使用由投影位置点定义的圆弧或圆周来计算切线。如果这条曲线平行于工作平面，这
( P' k* F9 q& p1 }将不会引起任何问题。然而，如果曲线的法线不平行于工作平面的法线，则得到的切线是基于
$ V: \: m" o3 y9 \* _% [拥有投影半径的圆弧来计算的。要谨慎使用这个选项。

assassin_007

Line — Tangent该命令在工作平面上创建一条直线，它与两条圆弧或圆周相切
6 f5 [7 y! {" U/ _, u+ E首先，必须选择你要使用的两条曲线。你可以选择任意的圆弧或圆周，但任一条曲线都不能完全位于另一条曲线的内部，否则将不会创建连接两圆弧的切线
选择曲线后，FEMAP 将会使用标准坐标定义对话框要求给出一个位置。这个位置不需要精确给定，只是用来选择使用哪个切点。
通常，如上图所示，当你选择了两条曲线，将存在四条可能的切线－上面一条，下面一条，和“交错”的两条。你必须在你想创建切线的第一条曲线（“起始”曲线）的端点附近选择一个位置点。这个位置点不是用来计算切线，只是用来从四个选择中选择一个。

assassin_007

Line — Rectangle
该命令在工作平面上创建矩形及四条直线。唯一需要输入的是矩形相对的对角点的坐标值。你必须使用标准坐标定义对话框来定义这些位置。

assassin_007

Line — Continuous
, \  t5 v' s1 J6 z! W; |; Q7 d该命令在指定的位置点间建立一系列三维连续线段。指定的这些位置点一般不投影到工作平面上，然而，你用屏幕拾取方式选取的坐标将总是位于工作平面上。
( ~- n, }. a# N( b标准坐标定义对话框用来指定线段的端点坐标。当你指定完第二个端点坐标，第一条直线就会被创建。随后，每附加一个点就会又创建一个线段。这些直线将连接刚刚指定的前一个位置点。每一条直线被创建后就会显示在图形窗口上。

assassin_007

Line — Points
该命令在已经存在的两个点之间创建一条直线。与其它的直线创建命令不同，这个命令只能用来当你已经有了两个点，你想连接它们。这个命令的基本用法是连接其它曲线的端点。

assassin_007

Line — Coordinates
  S7 D) g5 n4 f& B, B, {" m! e! ?该命令在使用标准坐标定义对话框定义的两个位置点之间，创建一条单一的三维空间直线。这个命令与命令 几何模型 曲线- 直线 连续线 是相似的，不同的是每要创建的直线要求两个端点。当你有一系列的直线要创建，但是这些直线的端点不是相互连接的，此时你必须使用该命令。

assassin_007

Line — Offset
该命令通过从另外一条直线偏移而创建一条三维空间直线。
首先，你选择一条你想要偏移的直线。对于此命令只能选择直线。
当你已经选择了已存在的直线后，将会弹出标准矢量定义对话框。你所定义的矢量，将用来计算新直线的偏移位置。你不需要指定矢量的基准点在哪一端，也不需要指定其他位置。矢量的分量简单的用于偏移原始曲线的端点。指定的矢量长度将是偏移的距离。

assassin_007

Line — Vectored
该命令使用标准矢量定义对话框创建三维直线。当创建直线时，该命令赋予你许多特殊的矢量定义方法（沿着轴线，坐标分量，法向，平分线等等…)。所创建的直线开始于基准点，到你所指定的向量的顶端。即使你仅仅使用最基本的向量定义方法，如“定位”，当用图形方法选择直线的基准点和顶点时，在终点未选定前将能看到用光标动态绘制直线/ 向量的绘画效果。

assassin_007

下面我们来完成一个例子：

20010430

咂咂,楼主厉害.
6 H3 c( J+ T5 u& T' }. `--------------楼主积分好像长了不少。。。。。。。
* a7 i8 w) [" G; J
; s) H7 l$ c% _6 O& a3 q# W( E) k' n. i' I应该的，让楼主成首富也不为过。

20010430

期待楼主继续上传

assassin_007

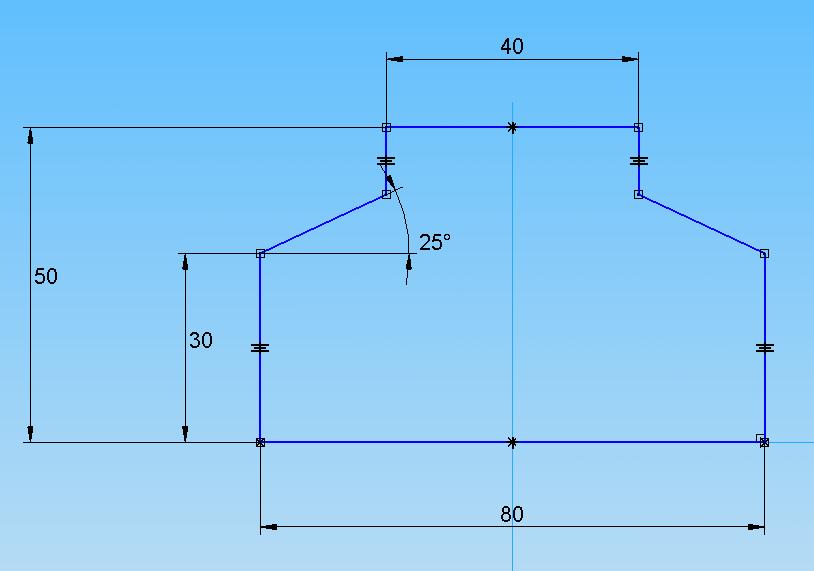

就像这个东西，想想我们在AutoCAD里面怎么画出来的？

20010430

楼主申请Femap的版主吧，我第一个赞成！

assassin_007

在Femap里面这样实现：
1 I7 a% T) F4 S第一步：
- h: u; @8 X+ M1 Y1 oGeometry－Curve Line－Project Points，按下回车，或者点击OK

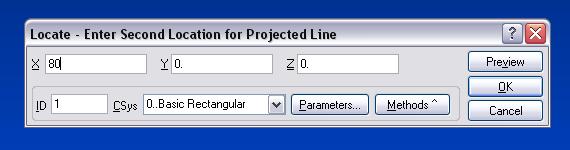

第二步，在X里面输入80，按下回车

' s% [. i3 t9 A看到了什么？屏幕上有一条线，不是吗？按一下ESC，或者点击一下Cancel按钮
( M- s- Q$ n5 V6 c4 ^' X9 K现在使用鼠标中键和键盘上的Ctrl键调整一下视图位置。
' K* i+ |5 I4 `8 r0 P& [, P  M第二步：
8 g7 I6 L0 o7 \4 W! c! U3 K点击一下Offeset Line按钮（在工具条上面）或者Geometry－Curve Line－Offset

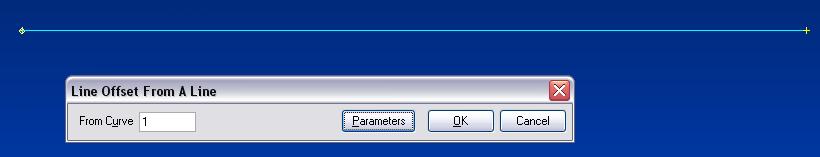

看一下对话框，现在使用鼠标点击一下屏幕上的直线，鼠标移动到上面的时候会发亮，对吗？这是Femap的一个特性，点一下，看对话框，From Curve后面是1，对吗？表明选中的直线的ID是1.按下OK
; Y5 a0 L9 g5 m& U- C- ^" t6 `3 m/ P

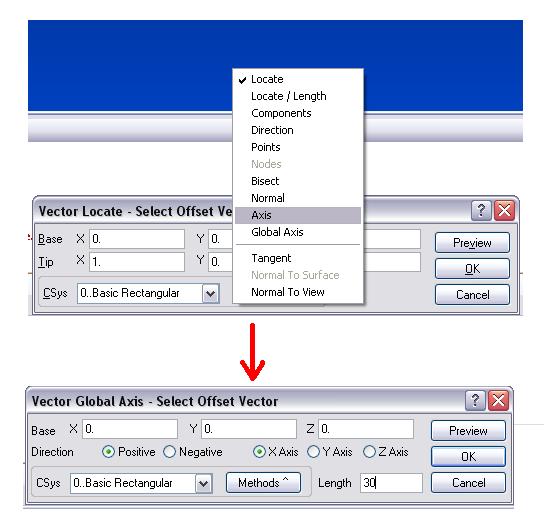

现在出现了一个对话框让我们指定一下偏移的方向，点一下按钮Method，还记得Method的重要性吗？选择一下Global Axis，再点一下Y，看一下，对话框上面还要输入Length，对吗？输入30，按下回车。
对话框自动重现，还是选择第一条直线，按下回车，输入Length50，方向还是Y！按下回车，再按下ESC
! z; Q* [4 x( j# o/ g+ \3 S2 b

assassin_007

现在应该看到三条直线在屏幕上，对吗？就像这个图。

assassin_007

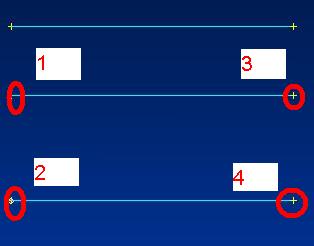

接下来继续第四步，还是使用绘制直线的第一个命令Geometry－Curve Line－Projection Line，现在在屏幕的空白处点击一下右键，选择Snap to POint，现在再把鼠标移动到点上，看看会出现什么？选择第二个点（上一个图片中标明的），按下回车，再选择第一个点，按下回车。再选择点3，按下回车，再选择点4，按下回车。再按下ESC。看看出现了什么？
( M4 f/ Z, r/ a) ~
# Q5 o% [: D3 l+ P下面进行第五步，还是使用刚才那个绘制直线的命令，这一次要使用别的方式了，点一下对话框上面的Method，选择Midpoint，选择最下面的直线，按下回车，再选择最上面的直线，再按下回车，现在得到的应该像这个图片。
, S! c0 {& \" H+ s9 y. m6 ^

assassin_007

现在，我们再次使用偏置命令将刚刚产生的线向两边偏置20，得到如下图形：
5 a) Q+ C- a/ K( W注意：向右偏移的时候输入20，向左偏移的时候输入－20.

& d2 ~; A" u' B: ~下面，使用一个命令叫Geometry－Curve Line－Angle to Curve，
& x9 t1 }( y$ g好了，再次使用一下Method，将它换到Location上面，点击一下点1，然后，按下回车。选择中间的水平线，点击Parameter，在Hor／Ver Line Length中输入30.按下回车。按下回车。点击一下上面直线的点。按下回车。

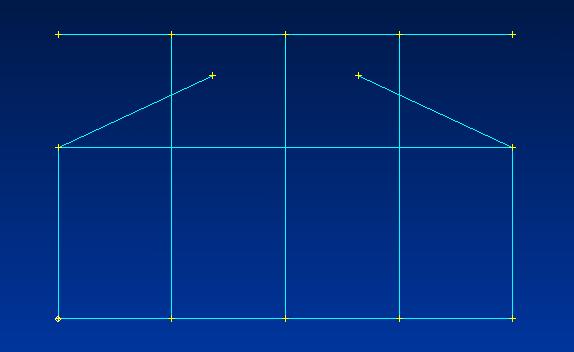

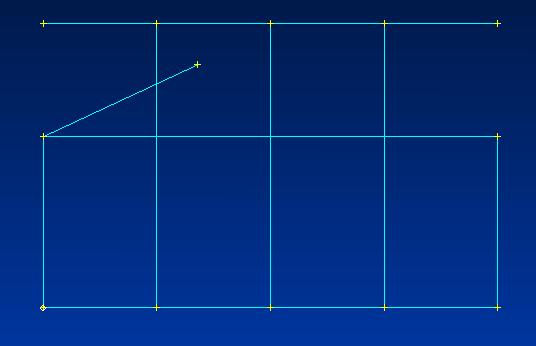

' B$ t9 a* |6 Z5 W3 c0 _, x! x现在应该是这个样子，对吗？

assassin_007

下面使用一个新的命令来处理：
; |  n) B9 J* E' C+ LGeometry－Rflect－Curve。
1 y! p; `0 X2 p8 v" }用鼠标选择刚刚创建的直线，按下回车
再次按下回车
+ g# M( Y+ g( A9 c; J/ b; M) V按一下Method，选择Global Plan，选择YZPlane，然后，把光标定位到Base X的文本框之中，选择一下正中的那条竖直线上的点（哪一个都可以）按下回车
现在得到什么了？
5 |3 _4 O! X' @

assassin_007

下面我们就要使用裁减工具了。这个工作方式不是和AutoCAD很相似吗？

assassin_007

就是这个工具条了，也类似于AutoCAD的。
1 E9 t5 g9 F0 U9 k- T( ?
' A& C1 D$ |% m  L9 _. O! Y) _点一下剪刀，下面开始修剪。
选择两条斜线和通过最上面直线端点的两个直线，按下OK
0 v+ A: ?! K2 j; W3 {2 \) k下面需要选择要修剪的直线，哪一部分不想要了，就点击哪一部分，好吗？
记住：点击一次直线，点击一次对话框上的More，或者按下键盘上的M。
, ?7 ^* q6 A$ B; ]/ V) u3 ~8 T2 @, o做完了吗？
, G% D4 E6 I5 }! W. v

assassin_007

下面，我们使用删除功能将多余的直线和点删除掉。

assassin_007

点击Delete，Geometry，curve，然后选择要删除的直线，按下OK。
点击Delete，Geometry，Point，然后按下SelectAll，按下OK。
! P, l9 r/ {- F5 W: H$ O最后得到这个结果：
$ }; p/ r# D8 |. C

assassin_007

操作方式和AutoCAD太像了，还需要什么说明吗？Femap在操作的时候注意亮点：
一是矢量方式，一是注意Method。在做完一个命令之后，Femap会自动重复命令，所以，做完之后对话框再次出现。

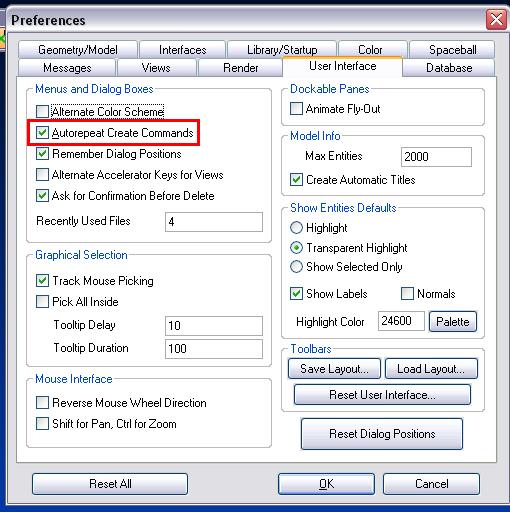

如果你不想它出现，很容易，还记得预设置吗？File，Preference。找到UserInterface，看一下Auto Repeat Create Commands，不要选择它就好了！
