设为首页 |收藏本站 |帮助 |加入VIP |积分充值

QQ登录

只需一步，快速开始

登录 | 注册 | 找回密码

三维网

 找回密码
 注册

QQ登录

只需一步，快速开始

12
返回
发新贴
展开

通知

全站
3天前
楼主: haorong
收起左侧

[分享] 有关金属材料加工方面的资料整理

 关闭 [复制链接]
haorong
 楼主| 发表于 2007-6-24 12:43:05 | 显示全部楼层 来自： 中国浙江宁波

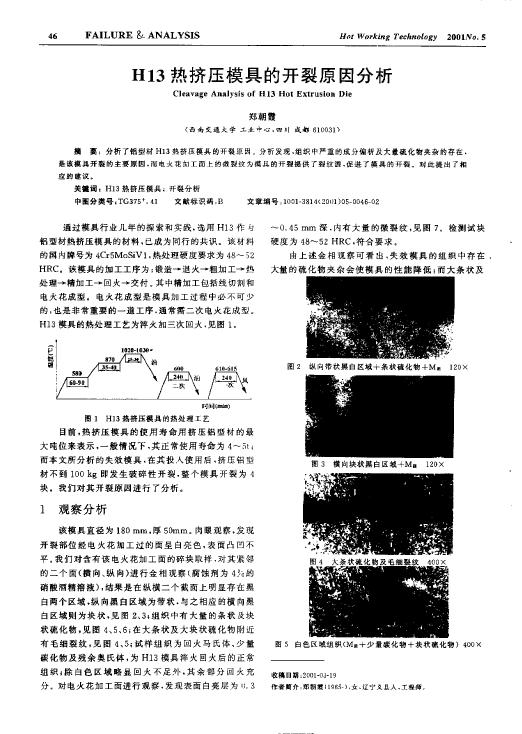

H13热挤压模具的开裂原因分析

H13热挤压模具的开裂原因分析
7 ~2 b9 N8 Q, C9 m' _- J$ _, D% Z3 B0 b8 I# c$ ^# h; }/ m
[ 本帖最后由 wjliao 于 2007-6-29 19:01 编辑 ]

H13热挤压模具的开裂原因分析.pdf

95.01 KB, 下载次数: 3

评分

参与人数 1三维币 +50 收起 理由
wjliao + 50 好资料

查看全部评分

回复 支持 反对

举报

发表回复
高级模式
B Color Image Link Quote Code Smilies
您需要登录后才可以回帖 登录 | 注册

本版积分规则

Licensed Copyright © 2016-2020 http://www.3dportal.cn/ All Rights Reserved 京 ICP备13008828号

小黑屋|手机版|Archiver|三维网 ( 京ICP备2023026364号-1 )

快速回复 返回顶部 返回列表
