方框連球面

大鹿

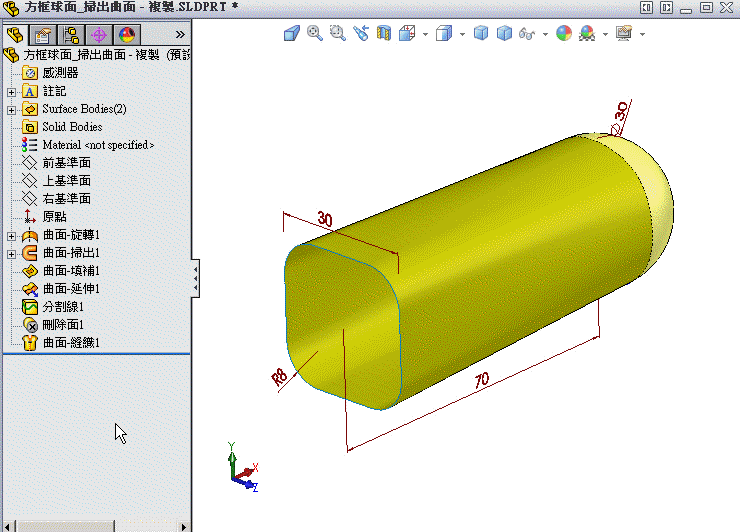

附上動畫



5 Q. N7 v2 R) _0 @" L  q' ~, Q

keilei001

大鹿 发表于 2016-4-6 18:17
這是由於斷面邊界的曲率並不連續（直線加圓弧），導致SW只能以“隨機取樣”的方式，擬合邊界成為一條連續的 ...

面对问题，大鹿先生一针见血，我却在胡乱猜测，这就是云泥之别。
4 n* W. x! p( k5 L: _但没有修改引导线也能加厚，这又是什么原因呢？烦请大鹿先生继续科普。

大鹿

keilei001 发表于 2016-4-6 19:50
7 B  q6 s0 l& G5 }面对问题，大鹿先生一针见血，我却在胡乱猜测，这就是云泥之别。
但没有修改引导线也能加厚，这又是什么 ...

% i6 F+ ?# E5 ^- l* K/ X# E關鍵字：隨機（随机）

keilei001

大鹿 发表于 2016-4-6 21:23
關鍵字：隨機（随机）

谢谢老大指导。

noodle78

我只会用放样,但是显示不出曲线

; J9 p' ?! z, t0 o' n+ o2 u

ryouss

大鹿 发表于 2016-4-6 18:37
附上動畫

- P" j4 `& V4 h( y很感謝指導！

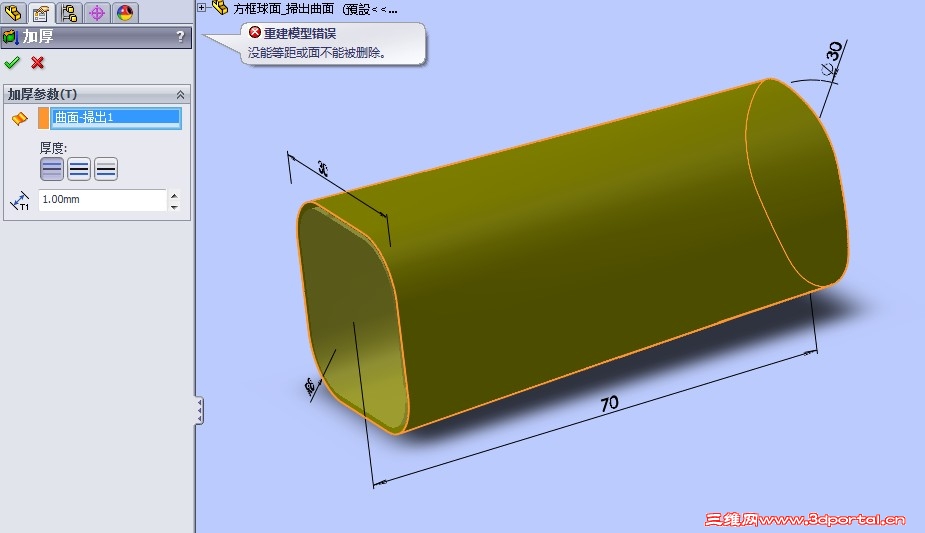

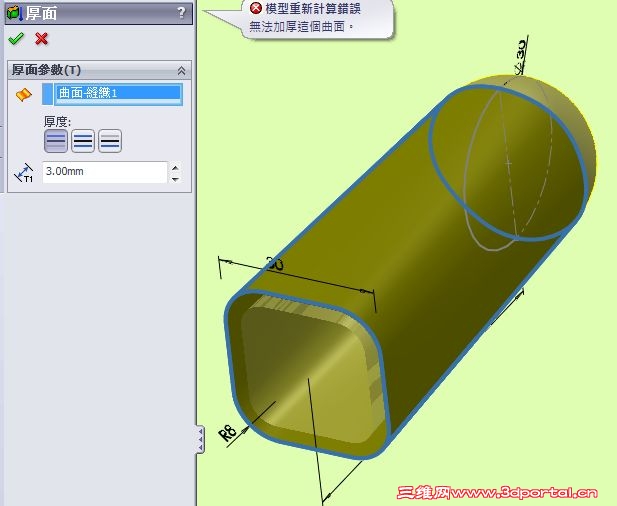

. _( l& }+ _; U# q但很鬱悶依據14#的附檔,引導線換成２０１２新增的dxf文件,在2012及2015還是都沒法成功加厚．

# ?9 v" w2 K& K8 s) \+ k未知哪位大大能夠,依據14#的附檔,引導線換成２０１２新增的dxf文件,在2012及2015還可以成功加厚的！
8 m" A  `: m5 T, [2 ~  N* L4 Y! [更奇的是用鹿大２５＃所附的dxf文件就可以？？？？

　　
1.rar (3.28 KB, 下载次数: 1)

2016-4-7 13:45 上传

点击文件名下载附件 2012製作的dxf文件
6 Q; \4 t8 j/ C/ a8 k

+ B" C+ }+ J' i* r0 M: N5 x7 z, Z6 C+ A1 o
7 Q9 O* j1 |5 I' h

22553711

ryouss 发表于 2016-4-7 13:28
8 I7 d+ n! I4 a% G9 L很感謝指導！
  x- r& B& m' r5 D
& G4 ?+ ?% {. z2 `6 X* R4 r但很鬱悶依據14#的附檔,引導線換成２０１２新增的dxf文件,在2012及2015還是都 ...

/ U5 d) A" S# [2 R% I回梁大:
即使不缝合,光加厚扫出的面都不能成功.

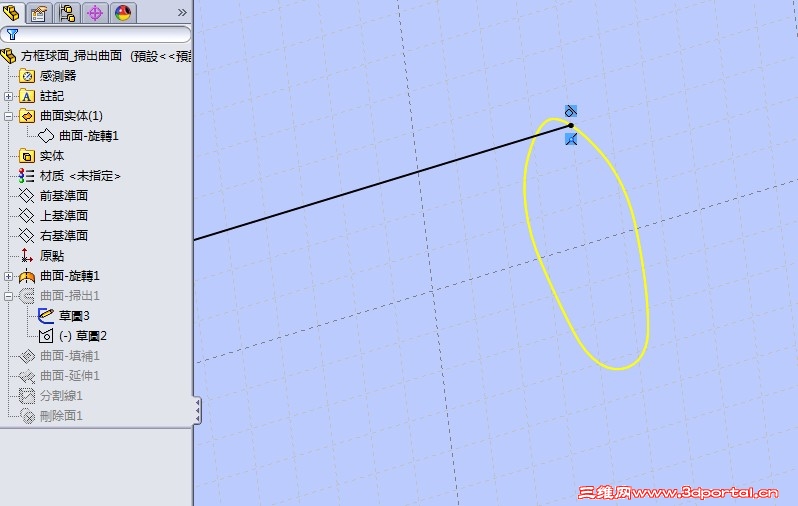

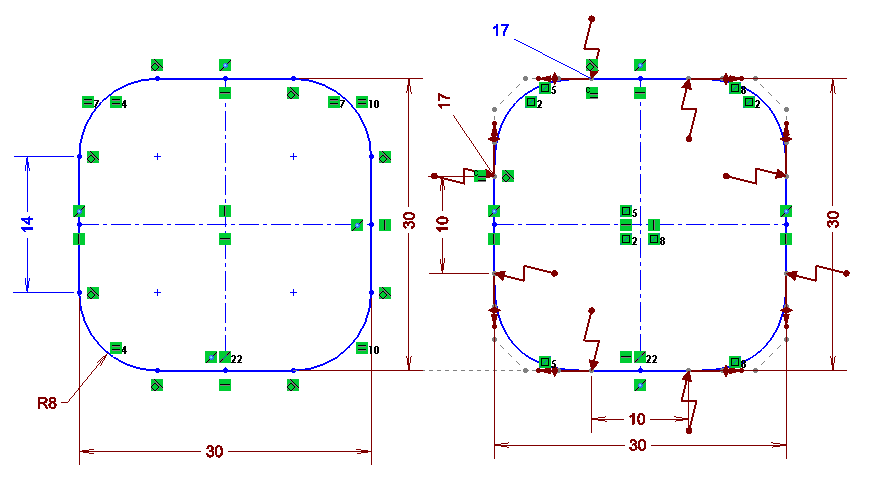

但如果将轮廓草图中这两个几何关系(见图)删除再重新添加相同几何关系,缝合后也可以加厚.
; a) E+ N; S0 |& q3 C: R& n( i版本:2012 SP5

: y7 q3 _& x6 T/ D4 ^+ x

: N6 N/ \( x8 h0 v2 b

ryouss

22553711 发表于 2016-4-7 13:55
回梁大:
  I* Y6 v! \: R9 X/ T即使不缝合,光加厚扫出的面都不能成功.
0 E6 ^* G. v- b但如果将轮廓草图中这两个几何关系(见图)删除再重新添 ...

在2012SP4及2015SP0目前就只有在如21#的條件下才能正常加厚．
# z" S' d$ X, x, q/ ?有興趣如３１＃的形況煩請試試了！

大鹿

ryouss 发表于 2016-4-7 13:28
很感謝指導！

( ]5 H$ z3 B0 \  K& A但很鬱悶依據14#的附檔,引導線換成２０１２新增的dxf文件,在2012及2015還是都 ...

再一次细阅，才发现梁大误解了俺采用DXF的用意。
, [. R9 M# O$ j

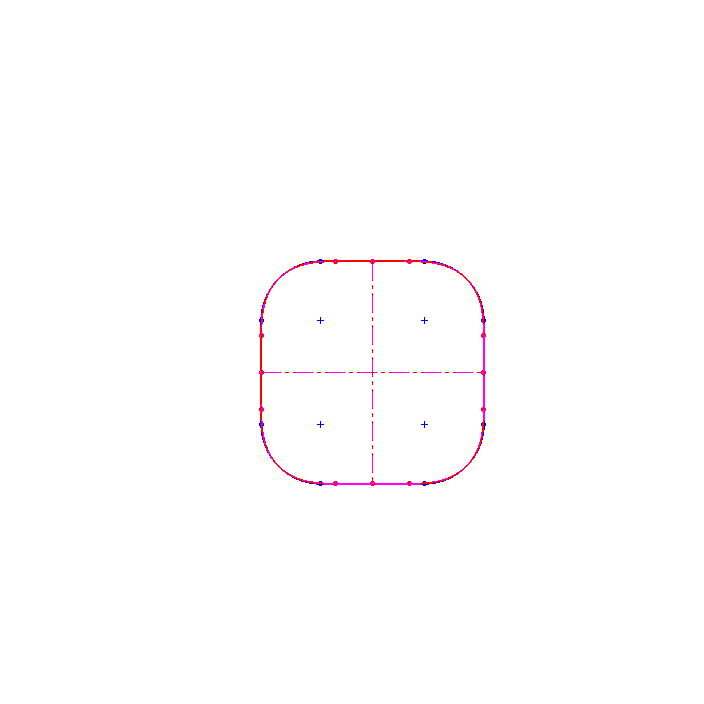

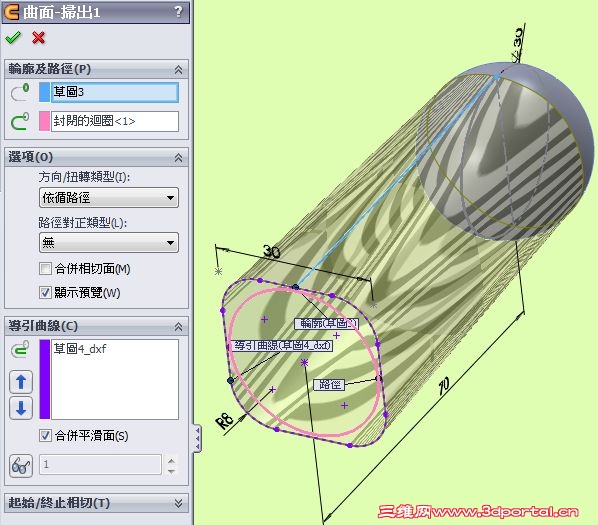

重点不在于DXF格式，而是内里的曲线不是由4条直线和4条圆弧所组成，而是由4条略为缩短了的直线和4条与直线曲率连续的样条曲线所组成，与原始数据并不是百分之百一样的，只不过基于SW的版本关系，草图储存到零件，到了较低版本就打不开了，因此“借用”DXF格式，那就什么SW的版本也可读取俺的草图了。
2 K$ p7 E" A6 o5 V, E

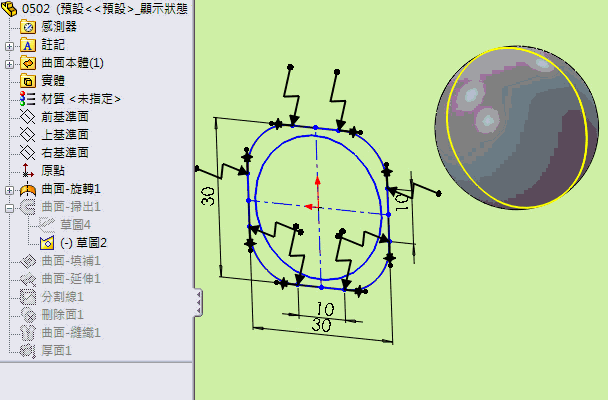

人为的故意差异见下图及动画：
& k- O- f' U/ z1 `; B& F
* ]$ u& c: U* @; h2 R; D; J1 n

ryouss

! }7 }9 A& L5 J: @6 b' |

大鹿 发表于 2016-5-2 17:15
再一次细阅，才发现梁大误解了俺采用DXF的用意。
" \6 I3 z1 I8 I- ^5 t. A6 t$ m% o
重点不在于DXF格式，而是内里的曲线不是由4条直线和4 ...

1. 行了! 關鍵是 "同等曲率"的約束(還是第一次使用呢),
: f" @2 c- J+ ^6 N

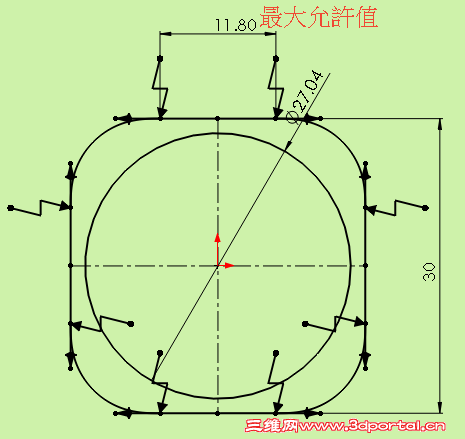

: D6 a7 Q5 T8 c3 [圖ㄧa

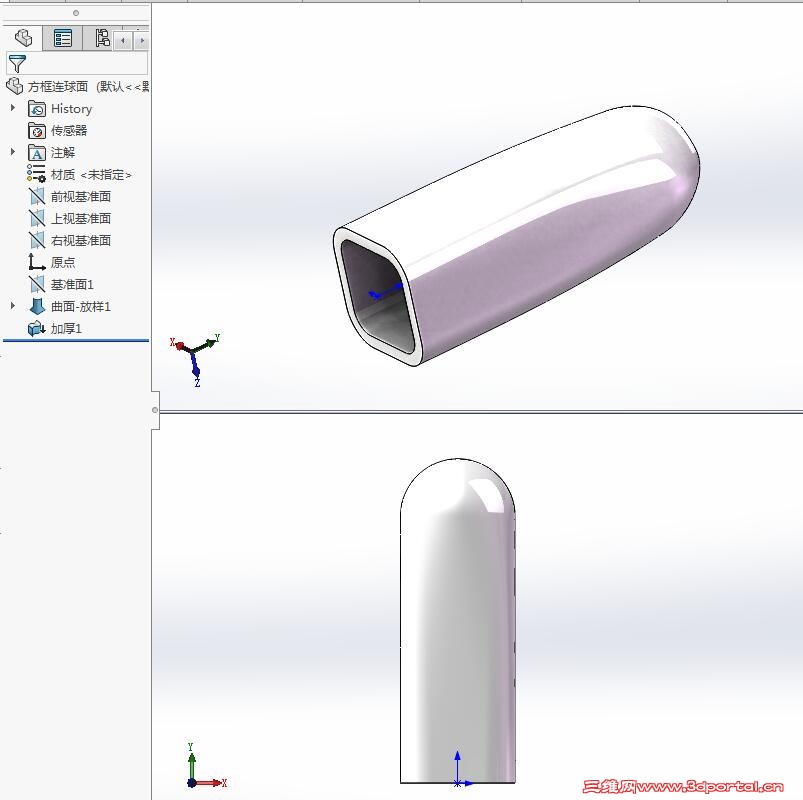

圖ㄧb
2 @7 Y% w3 O7 O! {: g5 b. o
5 }" Y. D* [4 ~: _7 Q* ?0 B( d' T
7 l) ?0 z4 r) f* M6 i8 `2 S$ O4 V

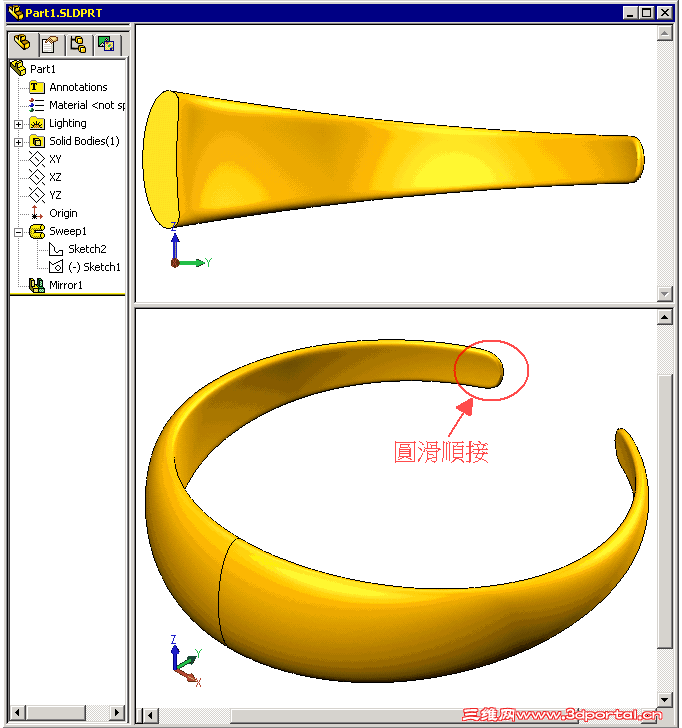

2. 另個問題如圖二,那個圓滑順接如何作圖,目前只能做到如圖三,不知鹿大可否再指導?
8 y. ^+ t. E( h- g( ^: P& n

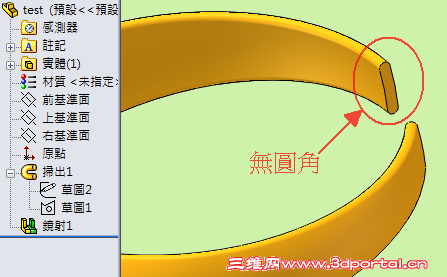

圖二

" J( u. Z8 M+ P* O# e; \

圖三
: @9 @) {: k/ i
1 S9 i4 h. m1 s2 R( Y1 D
4 R# g5 ~" ^2 w1 O9 b4 w
2 u4 Z6 K( [5 m  W
' ~4 x  |7 b+ D% [; C& m! r5 k

大鹿

ryouss 发表于 2016-5-3 09:06
1. 行了! 關鍵是 "同等曲率"的約束(還是第一次使用呢),
; c5 g4 ]  h9 k' K/ H: m8 T
8 G! h' }7 Z- l/ J! ]# p圖ㄧa

  L: W# F0 @0 U% W+ \还是回到相关主题继续讨论吧，否则会乱。
http://www.3dportal.cn/discuz/fo ... ead&tid=1472372

keilei001

大鹿 发表于 2016-5-3 11:12
9 ^* l1 L2 V9 w& Z1 @& S还是回到相关主题继续讨论吧，否则会乱。
) G" y* c: ?- T) Ihttp://www.3dportal.cn/discuz/forum.php?mod=viewthread&tid ...

有请鹿大移驾。
