[推荐] CAD几何作图竞赛题（2016年3月），竞赛结果已公布

 关闭 [复制链接]
凤九天
发表于 2016-3-20 20:54:20 | 显示全部楼层 来自： 中国山东青岛
本帖最后由 woaishuijia 于 2016-3-24 19:04 编辑
% z, `: |2 ]! j+ V3 M/ Y
& B4 }: u  B# K0 F: I' i9 l5 D很长时间没做题了，手生了9 E" O/ ~2 }' C$ [2 x) |$ N
: @' h. h& k, A2 h( H6 A7 f6 N# @* W1 h
" T3 f% w7 I% ?6 y  B
补充内容 (2016-3-24 21:53):; J; v# H6 M) s) y2 r
软件年前参加活动已收到，软件做的确实不错，里面大量的标准件调用非常方便，快捷，有机会推荐大家用一下体验体验，此次就不贪多了，机会让给其他网友吧。

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 1 反对 0

举报

钱爷
发表于 2016-3-20 21:04:13 | 显示全部楼层 来自： 中国上海
本帖最后由 woaishuijia 于 2016-3-24 19:04 编辑 4 r7 `. i2 r6 p( q1 Y

6 a9 k$ f9 K  ?3 t( E缴作业啦。 3月份.jpg 2 S( B* n; ^& U" g* A* h
  d3 X1 Y/ ]% G( F% L

评分

参与人数 2三维币 +50 收起 理由
2005llnn + 40 二等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

lymx
发表于 2016-3-21 17:21:05 | 显示全部楼层 来自： 中国安徽安庆
本帖最后由 woaishuijia 于 2016-3-24 19:04 编辑   X$ E1 w. {4 p" N7 g' S6 E

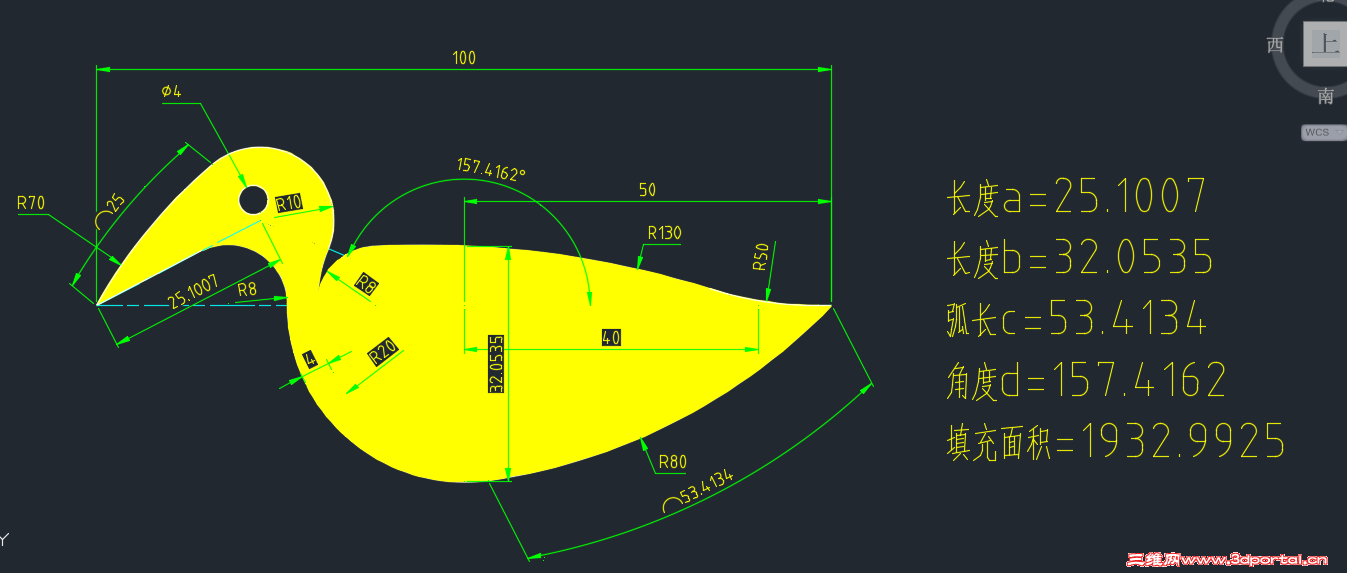

; q' j8 N* E% @练练手:hug:; i! Z; Q) m9 ]: ?# i  Q
QQ截图20160321171900.png % g( G/ Y: L3 _( ^$ Q* i

评分

参与人数 2三维币 +30 收起 理由
2005llnn + 20 四等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

唐僧很潇洒
发表于 2016-3-21 20:38:26 | 显示全部楼层 来自： 中国广东东莞

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2016-3-24 19:03 编辑
' [* ?" ~$ j" R3 Z& j

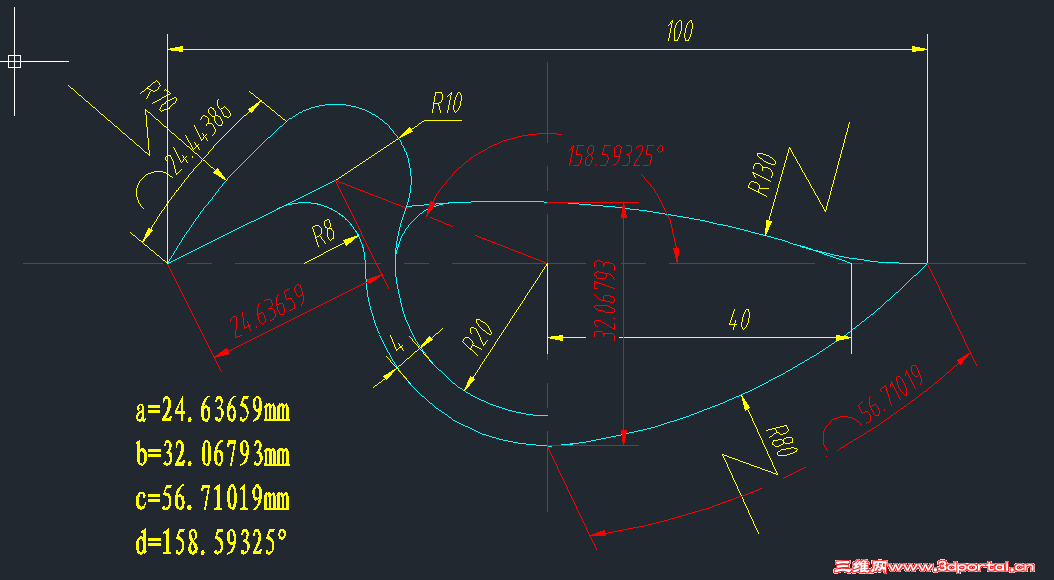

, ~0 Z' e# U3 Q. i$ z 走失的鸭子.png : Y- T4 D) t+ ]1 ]2 q. ~

" P- w, X' f* j) r9 x& m$ a" p. C面积不太会求，就没有算, }, Q  g! M. n( @3 s- M

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

chuhanshe
发表于 2016-3-22 11:54:41 | 显示全部楼层 来自： 中国河北衡水
本帖最后由 woaishuijia 于 2016-3-24 19:03 编辑
& @% c& e3 v- u& C

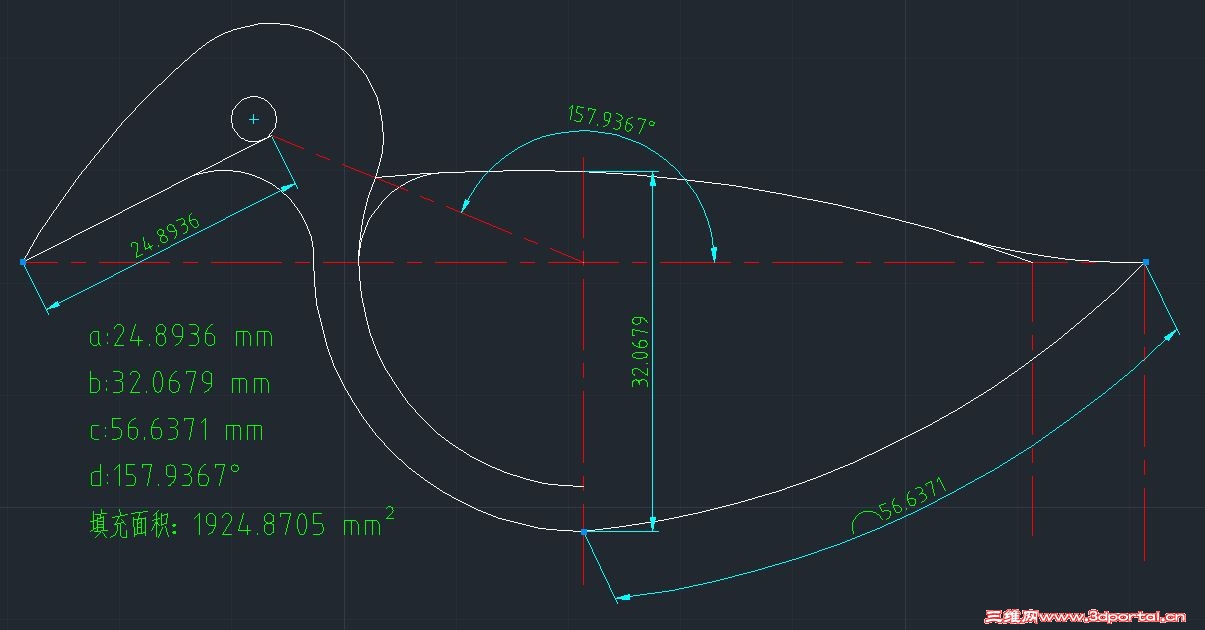

8 r, i) |4 d! r9 u6 k4 f2 S: G! h交作业了
$ Y# d) s; l/ I: q1 K 3月题.JPG
8 d2 F! H5 `' w/ J3 f
' }" m+ M+ P( M8 D 联系方式.rar (153 Bytes, 下载次数: 0)

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

gongwen0519
发表于 2016-3-22 13:20:04 | 显示全部楼层 来自： 中国广东中山
本帖最后由 woaishuijia 于 2016-3-24 19:03 编辑
% |8 L; b; _0 Z4 E

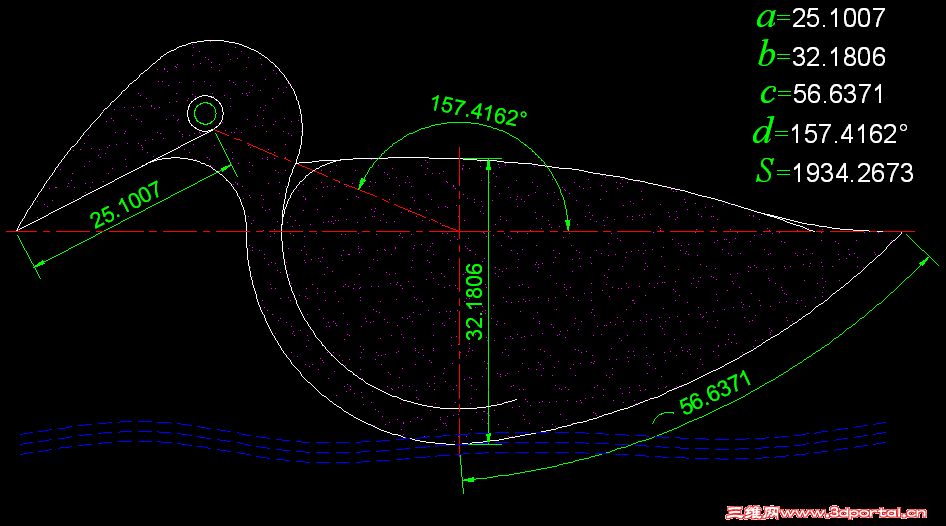

% `3 M6 R8 e5 F  k/ T呵呵，无羽鸳鸯今落单：
4 w) i! y5 ?% g, f9 ?% @$ q* c* T) |; e/ y7 J0 T
5 E( b# p7 e" v! u+ r

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

溪里哗啦
发表于 2016-3-22 15:47:43 | 显示全部楼层 来自： 中国重庆
本帖最后由 woaishuijia 于 2016-3-24 19:02 编辑
8 q1 ]7 M6 B* N/ ?- m2 ~
0 J3 {4 L, X& wa=24.74434 {, h: C4 l/ o# O
b=32.0679
. y4 F0 ~+ n' S7 U( W. {' |c=56.6371
$ d1 L5 I8 ^# n9 ^! l6 Y2 Y( gd=157.9367% d, j% t1 g. v" E  H; u( d
面积=1929.1439

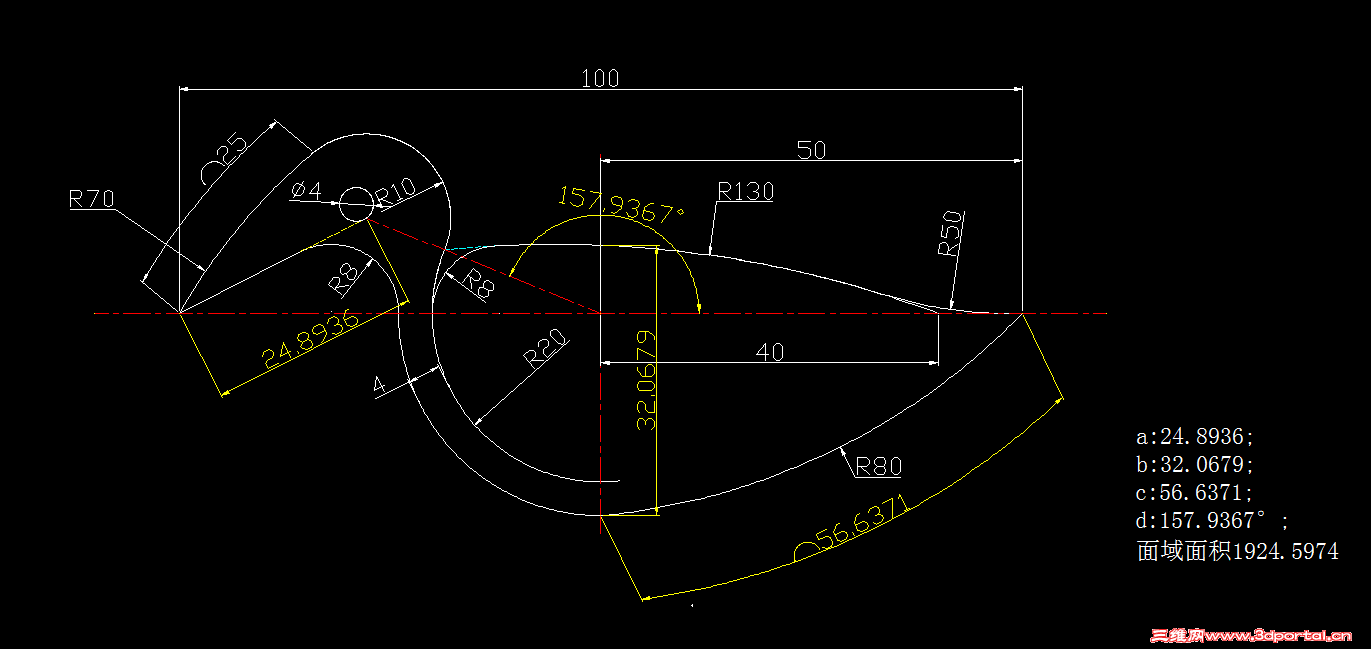

* M. N# }. O2 c3 j 鸭子.png

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

淡云残雨
发表于 2016-3-22 23:59:45 | 显示全部楼层 来自： 中国湖南长沙
本帖最后由 woaishuijia 于 2016-3-24 19:01 编辑
6 n! `  I' _9 J/ Z1 x: z( T+ N4 S1 n

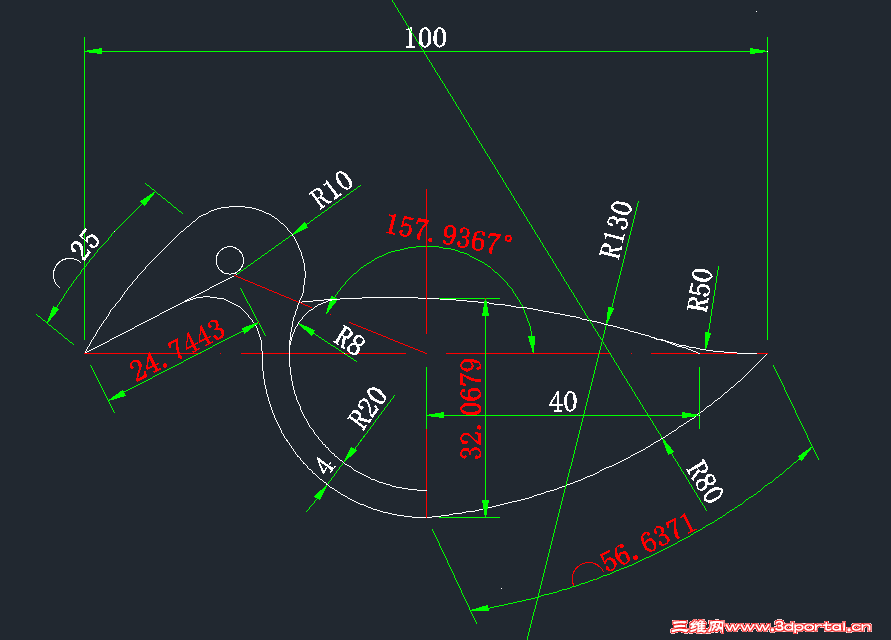

今天做的，不知道能怎么样 鸭子.zip (40.99 KB, 下载次数: 1)

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

liushui302
发表于 2016-3-23 00:51:56 | 显示全部楼层 来自： 中国广东广州

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2016-3-24 19:01 编辑
: b; _$ @% T& ?; D3 ~5 l5 j8 H& d9 ]+ a& x

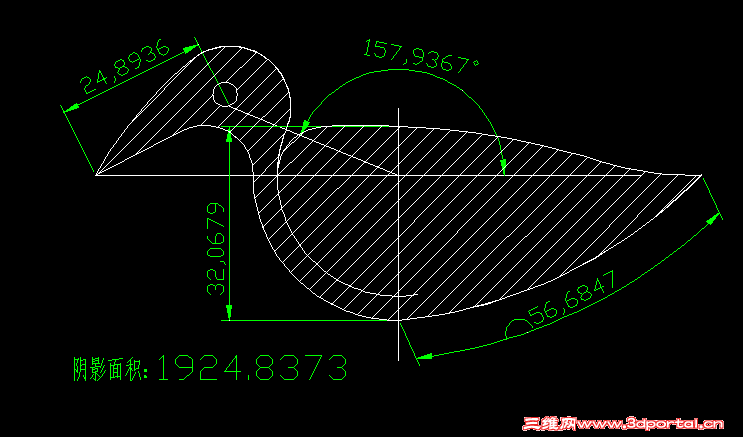

交作业
  ~/ ?' J) Y5 x% S( {" g- b3 Y% N6 W QQ图片20160323221916.png
! C+ W0 J  t9 r$ h# o
: [$ j( _, T- e) U

联系方式.txt

61 Bytes, 阅读权限: 255, 下载次数: 0

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

ab9281462
发表于 2016-3-23 13:21:52 | 显示全部楼层 来自： 中国广东深圳

回帖奖励 +10 点三维币

本帖最后由 woaishuijia 于 2016-3-24 19:01 编辑 4 Z7 D: F1 w1 u0 Z6 Y
+ u* }- }: v, \% L3 m% w7 H

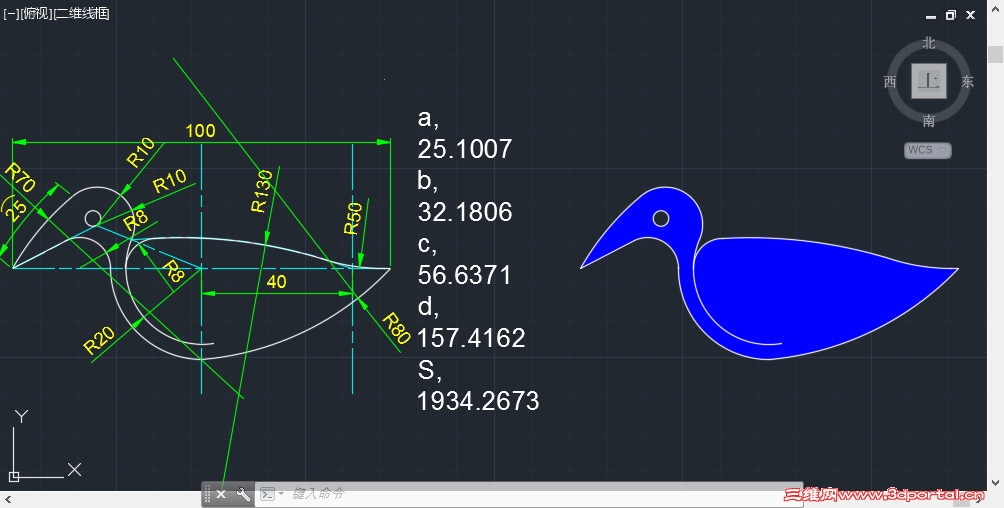

跪求全对！！！122216070@qq.com+ z' x9 m  \4 R6 k
4 N5 E# H) z* N) S
4 C) E! g5 X8 {1 ^0 Y: Y/ X0 `% x3 q6 _) M" s- R( f
1 x& H2 W3 D1 C8 Z0 u7 `4 A' {
0 {& V. j+ a4 h& v9 s6 l! B

评分

参与人数 2三维币 +20 收起 理由
2005llnn + 10 五等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

路过走着
发表于 2016-3-23 21:26:29 | 显示全部楼层 来自： 巴基斯坦
本帖最后由 woaishuijia 于 2016-3-24 19:01 编辑
" @2 |4 ^; u( ~! T7 p: ?0 X1 V! X5 B$ X+ @6 D$ ~# M% L2 T% f2 J
希望得到软件5 N9 R1 ?' }  |
' A8 b2 A: M1 C+ }; g& n4 Y8 W  j

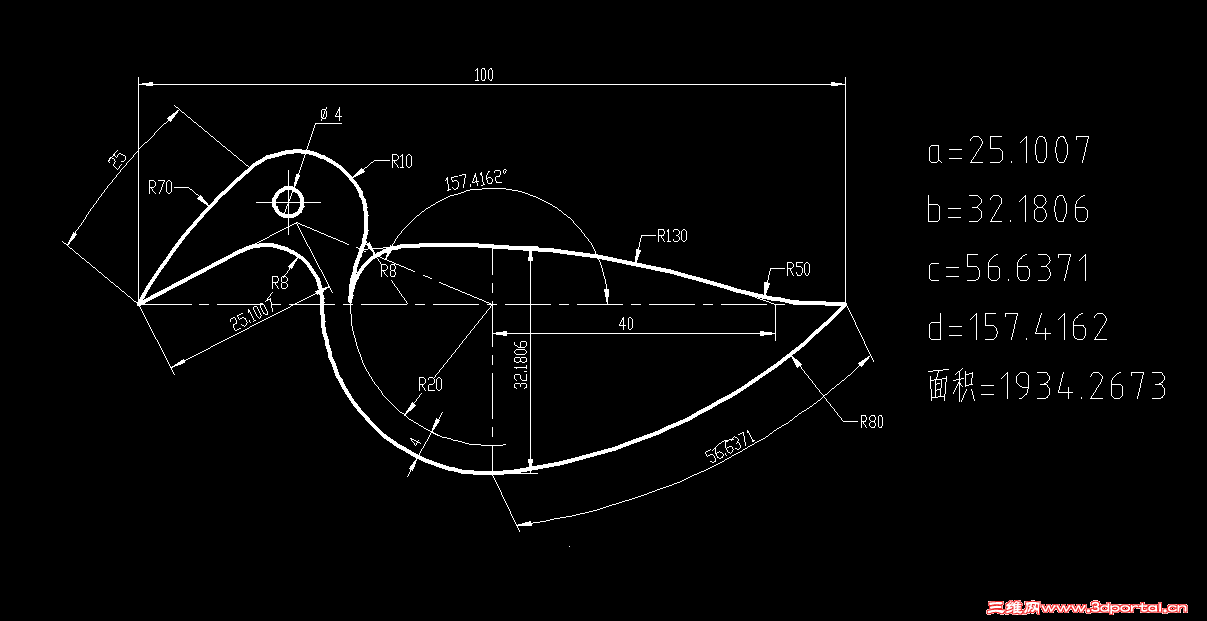

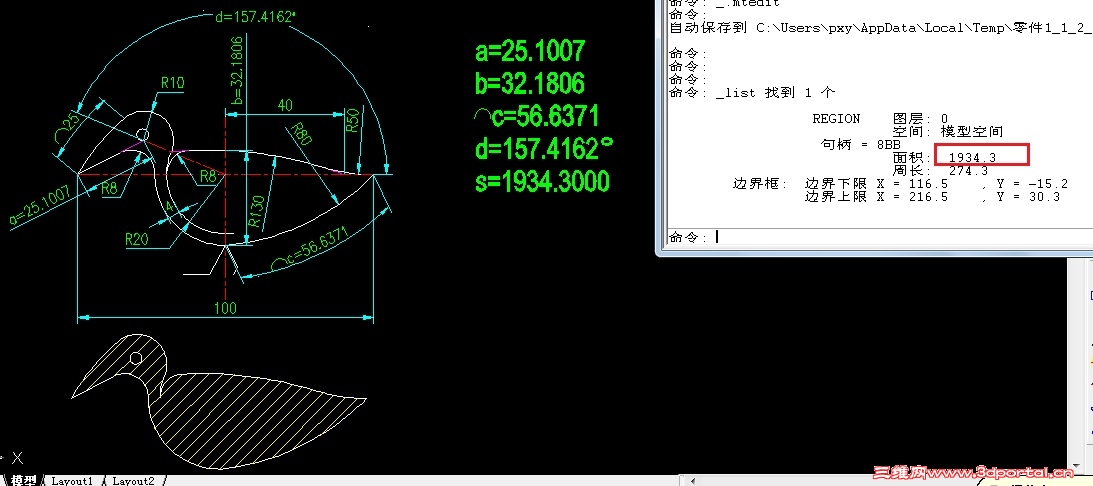

QQ图片20160323180306.png 地址联系方式.zip (251 Bytes, 下载次数: 4)

评分

参与人数 2三维币 +60 收起 理由
2005llnn + 50 一等奖
woaishuijia + 10 参与鼓励

查看全部评分

回复 支持 反对

举报

keilei001
发表于 2016-3-24 22:04:02 | 显示全部楼层 来自： 中国广东肇庆
很高兴能拿到3分，但不清楚自己错在哪里，期望以后出题时能把限制条件说详尽些。
回复 支持 反对

举报

大隐于市
发表于 2016-3-25 09:28:02 | 显示全部楼层 来自： 中国安徽合肥

回帖奖励 +10 点三维币

我跟15#、17#、18#的答案一模一样，看来不止我一个人是那样理解这道题啊，希望有老师出来说明一下到底是怎么约束的。
回复 支持 反对

举报

oxm44
发表于 2016-3-25 10:34:41 | 显示全部楼层 来自： 中国江西南昌
本帖最后由 oxm44 于 2016-3-25 10:41 编辑 ' F9 u/ f7 _6 I, {# b& o

/ r' U: X& b3 a" @2 S 1R.PNG
% L' b( G7 V* `; J) N2 u+ Y& ]. {6 x4 p  x. \: P

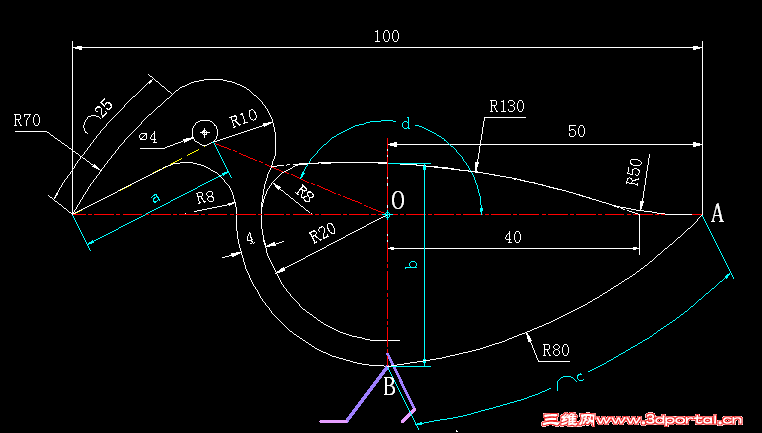

这里要明确的是，两几何元素相交必须指明交点位置，凡未指明交点位置的，说明相邻两几何图元之间为光滑过渡，是相切关系。显然，题中R10圆弧与弧长25的R70圆弧及R20圆弧为相切关系，两个R8圆弧和R50圆弧均为连接圆弧。而R80圆弧则用尺寸界线明显指明了两个交点位置A、B，这个B点，尺寸界线明显指到R24圆弧的下象限点，它只能是交点，而不是看似的切点！同样，R130圆弧也指明了两个交点位置。) [3 _! ]4 t: G% Q1 G& H1 k

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 技术讨论

查看全部评分

回复 支持 反对

举报

搜一搜
发表于 2016-3-25 10:47:33 | 显示全部楼层 来自： 中国浙江台州
习惯了不同圆弧和不同线段用不同的颜色，前几期好像都用不同颜色标记，这期最后面的截图虽然对了，估计模糊不清吧，这期就当自己审题不仔细了，但重在懂得方法，不求奖励！还有今后也会赛后进行讨论！
回复 支持 反对

举报

大隐于市
发表于 2016-3-25 10:47:51 | 显示全部楼层 来自： 中国安徽合肥
本帖最后由 大隐于市 于 2016-3-25 10:56 编辑 1 d3 O. s: H+ x& O, Z6 V
oxm44 发表于 2016-3-25 10:34% G! l5 c: X$ r6 q) ?, E
这里要明确的是，两几何元素相交必须指明交点位置，凡未指明交点位置的，说明相邻两几何图元之间为光滑 ...
  A+ k$ N- |& T1 }" s8 _
右侧R8圆弧是否与R20圆弧及R130圆弧相切，并且圆心在100长的水平线上？
8 i" |1 S" P" J% n
回复 支持 反对

举报

oxm44
发表于 2016-3-25 10:56:20 | 显示全部楼层 来自： 中国江西南昌

回帖奖励 +10 点三维币

本帖最后由 oxm44 于 2016-3-25 10:57 编辑
. n& S* B# E2 k
大隐于市 发表于 2016-3-25 10:47
& e2 U: P- r% w$ P) ]( u右侧R8圆弧是否与R20圆弧相切，并且圆心在100长的水平线上？

/ f& }( d% c- x' ]2 r/ }0 K, _/ b! w5 s
右侧R8圆弧与R20圆弧及R130圆弧相切，其圆心位置自然确定，与是否在100长的水平线上无关。
回复 支持 反对

举报

大隐于市
发表于 2016-3-25 10:58:10 | 显示全部楼层 来自： 中国安徽合肥
oxm44 发表于 2016-3-25 10:563 Y+ G, M0 d! H! e) k* ]$ z7 T
右侧R8圆弧与R20圆弧及R130圆弧相切，其圆心位置自然确定。

4 ^' U! J( a3 K; h老师，先画R130圆弧是吗？那R130圆弧是怎么画出来的？
回复 支持 反对

举报

我爱用acad
发表于 2016-3-25 11:06:13 | 显示全部楼层 来自： 中国陕西西安
画法:* K! k8 t  c/ l: c" R$ Q2 O: ^

3 }) {# D6 U4 E& a* ^# X% t) r
- @" x9 _! m' P8 N4 r5 z/ K 110611dcdycflzxyllcffc.jpg 6 O6 @+ ?) H6 C! s1 I6 M2 ]; k
% E9 F4 z3 }' A' G' c( E" V1 e 110612mml68ilnla3lxill.jpg 9 w2 }# a1 n% R! U+ |

评分

参与人数 1三维币 +10 收起 理由
woaishuijia + 10 技术讨论

查看全部评分

回复 支持 反对

举报

oxm44
发表于 2016-3-25 11:09:40 | 显示全部楼层 来自： 中国江西南昌
大隐于市 发表于 2016-3-25 10:58
8 }6 d0 j' q$ B2 m4 g! F! K6 r老师，先画R130圆弧是吗？那R130圆弧是怎么画出来的？

; F1 X' b8 I0 B7 z6 L 1R.PNG
2 h5 V2 j( f5 k9 i' _2 P/ i0 a6 t1 U# u3 T4 ^
起点C，端点D半径130画弧。% j1 x( d9 j! }, E$ Z) k

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 应助

查看全部评分

回复 支持 反对

举报

大隐于市
发表于 2016-3-25 11:21:32 | 显示全部楼层 来自： 中国安徽合肥
我爱用acad 发表于 2016-3-25 11:06
9 J. Q. Z' o2 S; c( _* q' b! h画法:

0 k3 h8 m& b6 m; D  E' l谢谢，我把题理解错了。一直以为先画鸭身，再画鸭头！
回复 支持 反对

举报

我爱用acad
发表于 2016-3-25 11:25:40 | 显示全部楼层 来自： 中国陕西西安
大隐于市 发表于 2016-3-25 11:218 y# e' N2 X. f. _& c8 O, N
谢谢，我把题理解错了。一直以为先画鸭身，再画鸭头！
2 ]$ F# d: @! M. i; d6 e
本题只要确定鸭头后，其余顺其自然画出。
回复 支持 1 反对 0

举报

路过走着
发表于 2016-3-25 11:38:42 | 显示全部楼层 来自： 巴基斯坦

回帖奖励 +10 点三维币

本帖最后由 路过走着 于 2016-3-25 11:40 编辑
& t, W+ Y$ \7 R
2 t) }! U  q8 W; s  G* E2 H/ E  S谢谢woaishuijia、2005llnn，我现在还不能回论坛内的短消息，权限不够，我会继续努力的。
回复 支持 反对

举报

keilei001
发表于 2016-3-25 17:52:09 | 显示全部楼层 来自： 中国广东肇庆
oxm44 发表于 2016-3-25 10:56
8 b8 z' i( {. Z7 K2 `右侧R8圆弧与R20圆弧及R130圆弧相切，其圆心位置自然确定，与是否在100长的水平线上无关。

5 N" X+ \; e2 E1 ~; l( F- `我就是错在这，也可以说是理解错了，但也不赞同你的说法。
0 t0 |9 x/ H/ t! v4 \3 a因为没有明确说明R130与鸭头的相交位置，我可以理解为右边的R8圆心在中心线上，先画R8与R20相切，再画圆弧过距离40的点与R8相切交于鸭头，这样各图元也都是相切过渡的。% U1 h- B# g/ X! ~+ h
因此我认为本次出题不够严谨。

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术讨论

查看全部评分

回复 支持 反对

举报

oxm44
发表于 2016-3-25 18:12:02 | 显示全部楼层 来自： 中国江西南昌
keilei001 发表于 2016-3-25 17:52
# E7 z' k3 `! H; l& ^我就是错在这，也可以说是理解错了，但也不赞同你的说法。
( W5 c$ T& {: W) ?5 X1 ]6 M5 P因为没有明确说明R130与鸭头的相交位置，我可 ...

; @' Y# S# z/ W0 P  [2 [4 T 1R.PNG
4 w/ a/ ?. }9 x3 r* ?. T4 N7 H“因为没有明确说明R130与鸭头的相交位置，我可 ...”
" o9 r6 l  `8 h3 A4 w$ M1 M: e R130圆弧与鸭头于D点相交还不明显？还要怎么说明？0 z3 v' u, j9 C/ x$ h

评分

参与人数 1三维币 +5 收起 理由
2005llnn + 5 技术讨论

查看全部评分

回复 支持 反对

举报
