螺旋随形阵列不成功

江sir · 发表于 2013-12-8 10:09:15

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

为什么我这样弄，却不能做随形阵列，老是存在很多种解。请问那个切除草图的圆要做怎样的约束，才存在唯一解，请高手指点。

江sir · 发表于 2013-12-8 16:14:44

请求高手指点

ryouss · 发表于 2013-12-8 20:50:03

本帖最后由 ryouss 于 2013-12-8 20:53 编辑

江sir 发表于 2013-12-8 16:14 static/image/common/back.gif
4 j( M" }$ i& t- ~( Q1 \请求高手指点

作參考

江sir · 发表于 2013-12-8 21:43:49

ryouss 发表于 2013-12-8 20:50 static/image/common/back.gif( `) j" ?; e$ p. f- B6 I" N
作參考

能分享下你的源文件吗？想仔细研究下我错在哪里

ryouss · 发表于 2013-12-8 21:57:14

江sir 发表于 2013-12-8 21:43 static/image/common/back.gif8 V$ q/ n) C! y7 V
能分享下你的源文件吗？想仔细研究下我错在哪里

附原檔

渦線環狀陣列.rar (189.28 KB, 下载次数: 49)

阿帕奇 · 发表于 2013-12-9 08:49:00

你的圆孔到最后比你这个螺旋大，生成不了了

276696334 · 发表于 2013-12-9 08:53:57

厉害，学习下

江sir · 发表于 2013-12-9 11:21:23

ryouss 发表于 2013-12-8 21:57 static/image/common/back.gif2 I1 N; M8 m& e# p! e8 N6 b
附原檔
8 w S; K6 [& N[2012]

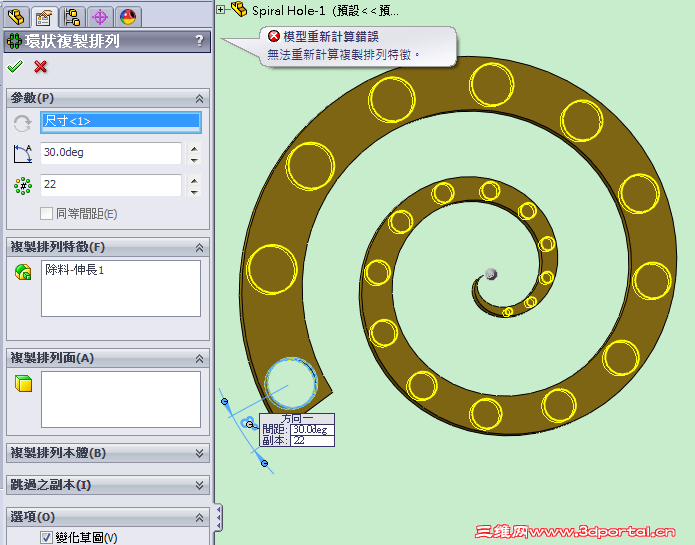

按照你那样的方法，我做了一个，还是不行，又存在多义性。第二个图是用你的源图，在阵列中我点了下特征编辑，什么也没改，直接OK，就成那样的了。不知道你是用什么方法得到你想要的结果，请指教。

江sir · 发表于 2013-12-9 11:23:27

阿帕奇发表于 2013-12-9 08:49 static/image/common/back.gif
6 w8 N" b" G- M" n6 h你的圆孔到最后比你这个螺旋大，生成不了了

随形阵列不是随着约束条件逐渐变化吗？

阿帕奇 · 发表于 2013-12-9 11:31:55

江sir 发表于 2013-12-9 11:23 static/image/common/back.gif9 u$ a, h' P. m1 U- \
随形阵列不是随着约束条件逐渐变化吗？

是啊，所以你看老梁的约束，圆中心在一条线上，圆边界与另一条线相切
你是否做对？

ryouss · 发表于 2013-12-9 11:57:31

江sir 发表于 2013-12-9 11:23 static/image/common/back.gif$ _5 Q1 n3 L) P
随形阵列不是随着约束条件逐渐变化吗？

注意看"草圖4"的幾何約束

江sir · 发表于 2013-12-9 14:03:36

ryouss 发表于 2013-12-9 11:57 static/image/common/back.gif
* i* ?& T' d# l) }4 q6 B注意看"草圖4"的幾何約束

这根线是做什么用的？我用你的图，不做任何参数的更改，点击编辑特征，再点确定，马上就不是和你一样的结果。

ryouss · 发表于 2013-12-9 15:04:19

本帖最后由 ryouss 于 2013-12-9 15:07 编辑

江sir 发表于 2013-12-9 14:03 static/image/common/back.gif7 ?' c# ^" k& B7 \% I7 s
这根线是做什么用的？我用你的图，不做任何参数的更改，点击编辑特征，再点确定，马上就不是和你一样的结 ...

SW會記憶之前狀況,須刪除到凸台除料,再重新作圖.
如下用線性陣列,作參考.

gt.adan · 发表于 2013-12-9 15:26:27

阿帕奇发表于 2013-12-9 11:31 static/image/common/back.gif
; B y# @2 W$ q3 ]4 j( S+ O是啊，所以你看老梁的约束，圆中心在一条线上，圆边界与另一条线相切9 `$ w6 L, B3 T# O2 w" z2 J" {
你是否做对？

這種下載陣列文件後"設變出錯"的情況是老問題了。
阿丹引用不老叔在其他論壇的一段話，給大家作參考：

这是许多网友往往疏忽的一个问题。请想一下，一条过圆心的直线与螺旋线是否只有一个交点？
! @; J# S c: ^答案自然是否定的，这里就出现了一个多义性的现象。7 t8 Q) B5 H% u
当有多义性现象出现的时候，软件的取向不一定与我们的愿望一致，就会出现你遇到的这类现象。

ryouss · 发表于 2013-12-9 15:52:31

gt.adan 发表于 2013-12-9 15:26 static/image/common/back.gif$ I4 l" X, \ d' M; W! F; j0 f
這種下載陣列文件後"設變出錯"的情況是老問題了。
9 b; h7 r% H: X- g* ^* ^阿丹引用不老叔在其他論壇的一段話，給大家作參考：5 a: o0 o' b3 s9 A& n3 G0 f
...

如13#的圖,用環狀陣列,好像作不出,不知作何解釋??

gt.adan · 发表于 2013-12-9 16:37:14

ryouss 发表于 2013-12-9 15:52 static/image/common/back.gif
$ h- H( y9 V' \- l如13#的圖,用環狀陣列,好像作不出,不知作何解釋??

不知梁兄有無特別要求？否則環陣應當也是沒問題的。

2013-12-9 下午 04-41-20.png

LQw1 · 发表于 2013-12-9 16:43:48

学习了，参考以上老师做的练习

斷憶 · 发表于 2013-12-9 16:47:26

谢谢楼主，学习下

fidi · 发表于 2013-12-9 17:25:09

gt.adan 发表于 2013-12-9 16:37 static/image/common/back.gif. l( J) P' O. ~% Z& Q8 Z6 ]
不知梁兄有無特別要求？否則環陣應當也是沒問題的。

丹大能把此图源文件共享吗，谢谢了~

ryouss · 发表于 2013-12-9 17:32:20

gt.adan 发表于 2013-12-9 16:37 static/image/common/back.gif% j* ?/ ~; A: W- _" s
不知梁兄有無特別要求？否則環陣應當也是沒問題的。

謝謝回複,再測試看看啦!

ryouss · 发表于 2013-12-9 18:10:31

本帖最后由 ryouss 于 2013-12-9 18:12 编辑

gt.adan 发表于 2013-12-9 16:37 static/image/common/back.gif- Z" W( X0 k, l5 p6 R g5 C6 Q
不知梁兄有無特別要求？否則環陣應當也是沒問題的。

沒問題,不知為何之前就是有問題!!

gt.adan · 发表于 2013-12-10 00:51:23

fidi 发表于 2013-12-9 17:25 static/image/common/back.gif% a* t! |/ x8 D2 J- }
丹大能把此图源文件共享吗，谢谢了~

很抱歉，檔案沒有留，做完就刪除了…
基本上做法和梁兄樓上分享的做法大同小異的。
如果要進一步了解隨形陣列，下方連結是不老叔一個很好的進階教程：
http://www.3dportal.cn/discuz/fo ... 080&fromuid=1545697

如果只是要知道螺旋方程曲線，請搜一下梁兄的帖子，有發過教程~

江sir · 发表于 2013-12-10 17:37:18

gt.adan 发表于 2013-12-9 15:26 static/image/common/back.gif; u- j, Z+ S; N% j6 ~% Z& d
這種下載陣列文件後"設變出錯"的情況是老問題了。/ @6 S9 q: J- s& \& H# O2 ]
阿丹引用不老叔在其他論壇的一段話，給大家作參考：+ Z5 k9 x' j/ J
...

我也是被这个问题一直困惑，在论坛也下载了这样的源文件研究，每次都是我编辑下查看，或者稍微更改下数量和间距，就不会出现源文件的结果。也看过不老的解释，知道这是多义性的结果，可是仍然想不出什么样的方法使这样螺旋随形阵列的草图达到唯一性，恳求高手的解答

22553711 · 发表于 2013-12-10 19:52:05

gt.adan 发表于 2013-12-9 15:26 static/image/common/back.gif
( o) i# U, A2 u0 ~( c% ^這種下載陣列文件後"設變出錯"的情況是老問題了。- H: y: c" S5 N* w
阿丹引用不老叔在其他論壇的一段話，給大家作參考：
/ k' w8 \+ P$ q) ^ ...

正是如此，若想避免该问题，只得另辟新径

22553711 · 发表于 2013-12-10 19:53:18

ryouss 发表于 2013-12-8 20:50 static/image/common/back.gif: N4 f" X1 Z# [3 \7 F/ L- t
作參考

梁兄热心，又为大伙提供练习
