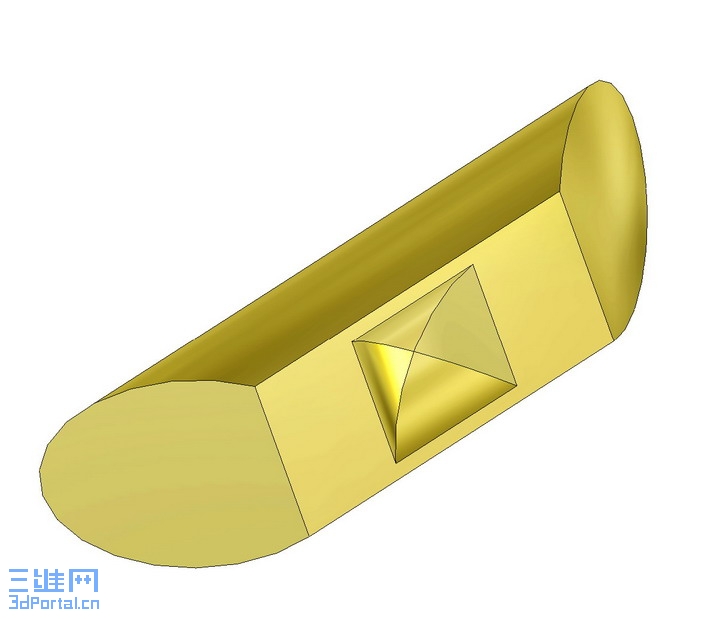

练习题---(一拉一切)

liu1130cad · 发表于 2006-10-14 13:04:39

楼主做人不厚道啊，还不上传附件

paradise222 · 发表于 2006-10-31 20:21:18

支持一个,

:)

sww_xshf · 发表于 2006-11-1 08:50:32

交流学习,还行

alunli · 发表于 2006-11-1 22:59:16

哎~~看的让我心动。就是没法手动

wzc123 · 发表于 2006-11-2 13:00:18

这一拉一切可比一拉再拉难多了.

zhiwen0401 · 发表于 2006-11-23 16:26:53

以前觉得很难,现在农明白了.就是切除角度的选择和深度选择的问题.

wangqi0511 · 发表于 2006-11-24 08:37:17

画出来的朋友们上传个PART学习一下啊！？

fspada · 发表于 2006-12-1 22:30:11

不明白啊，楼主好象是在45度的平面画图？请楼主上传源文件好让我们新手学习！

zgzzsnzgzzsn · 发表于 2006-12-2 16:35:26

遇到了难题，费了好几天功夫。会拉就学拉一招。

w_hs1 · 发表于 2006-12-2 22:01:10

.
楼主确实有点不厚道了，既然转载了我的帖子，又不负责任讲解，像你这样麻烦以后不要再转载我的帖子了，我不喜欢转载我的帖子又不负责任的人。
此帖我原来发表在CAD/CAM之家论坛，当时曾进行了热烈的讨论，我现在将我当时的解答转摘如下：

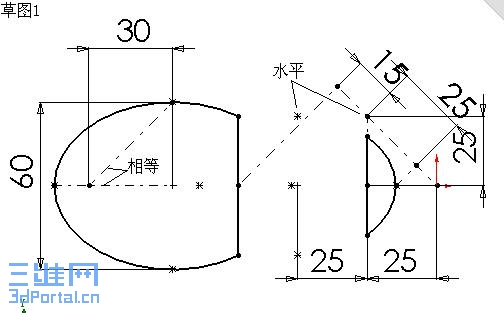

草图1是正视面上的图，沿着草图2中的45度线拉伸到右视面。图中左右两条曲线由几何关系保证都是椭圆的一部分，并保证斜向拉伸后分别是直径60和50的圆柱体的一部分。大圆柱体是实体，小圆柱体是工艺装备，工艺装备的圆柱面完整延伸可与实体的平面相交，相交高度是40。

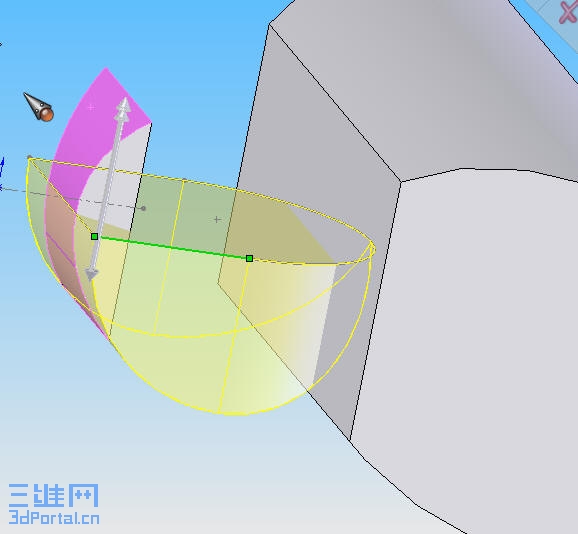

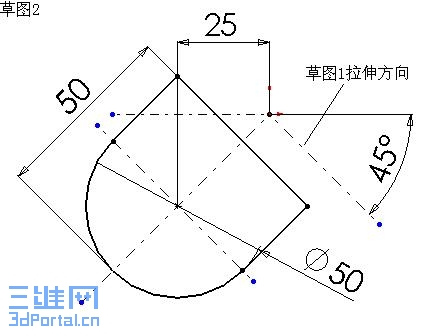

草图2在上视平面上，向上下两个方向切除到一个面，此面全部指定为工艺装备的圆弧面。在切除过程中，草图2的圆弧部分切到工艺装备延伸面为止，形成我们需要的凹陷部分，草图的直线部分负责切除工艺装备。

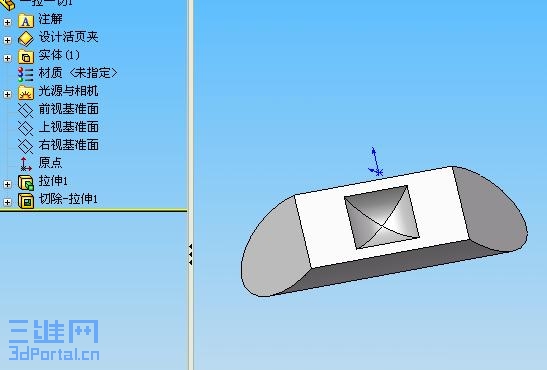

如此，此题就完成了。

[ 本帖最后由 w_hs1 于 2006-12-2 22:02 编辑 ]

fspada · 发表于 2006-12-3 18:12:49

楼主你又话稍后上传PART，让大家搞到头岳岳，望到颈都长，现多得不老大师替你解围，你见字即刻抽空请不老大师饮茶啊！
真系很多谢不老兄把这珍贵的资料上传，让我们增长见识。多谢！

wangqi0511 · 发表于 2006-12-4 15:58:53

谢谢啊，第一时间感谢大师了！

yahui · 发表于 2006-12-7 14:44:18

感谢不老，思考很长时间也未明白
有种敲漏脑袋的感觉

goodday820 · 发表于 2006-12-10 15:00:34

不老叔在业界很有名的

whdwss · 发表于 2006-12-30 16:33:34

感谢不老，思考很长时间也未明白
太谢谢了

ruoding · 发表于 2007-1-24 09:12:26

看了不老大师的提示终于把它做出来了，从中又学了不少东西，自己水平太浅，还要好好努力才行啊。想请教不老大师学sw的密诀是什么？

caojinhui · 发表于 2007-1-24 11:59:07

弄不明白中间那个怎么切的，还望楼主指教！

ftthzsc · 发表于 2007-1-25 09:10:45

汗，我水平太差了，要好好学习才行。

ftthzsc · 发表于 2007-1-25 11:01:47

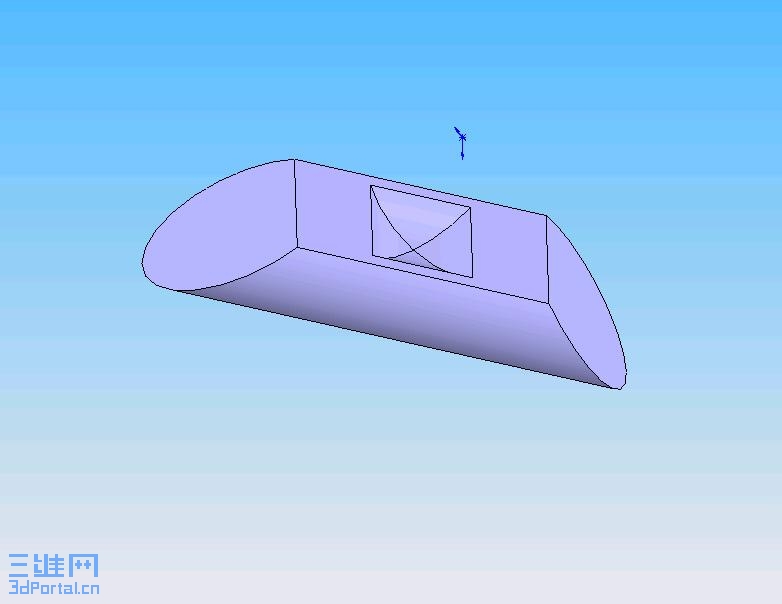

我终于画出来了，学到不少东西。

世纪 · 发表于 2007-1-25 20:20:22

不老，厉害，真是厉害，运用之妙存乎于心。学学再学。来张要点图

[ 本帖最后由世纪于 2007-1-26 18:53 编辑 ]

wgc3306 · 发表于 2007-2-2 14:12:51

12楼好厉害，拉出来就行，既然有简单的，何必去又拉又切

醋的蒸气 · 发表于 2007-4-20 09:16:29

原帖由 wgc3306 于 2007-2-2 14:12 发表 http://www.3dportal.cn/discuz/images/common/back.gif
, p1 k6 X" d' _, t+ Z2 b1 e12楼好厉害，拉出来就行，既然有简单的，何必去又拉又切

为了运用嘛

醋的蒸气 · 发表于 2007-4-20 09:22:43

啊,不老叔,我实在是崇拜啊
