六角扫圆(附原檔)

gt.adan

fgfeng 发表于 2013-3-29 09:28 static/image/common/back.gif
直接发个原文件上来就得了，搞这么复杂的。

  \0 F7 f3 C9 y* n( h/ ]! x樓主開帖已經說明是「練習」了，閣下動手做一下都不願意嗎？
% B' G, j1 Y8 B動輒要求源文件，這是何等學習心態？

哈企鹅

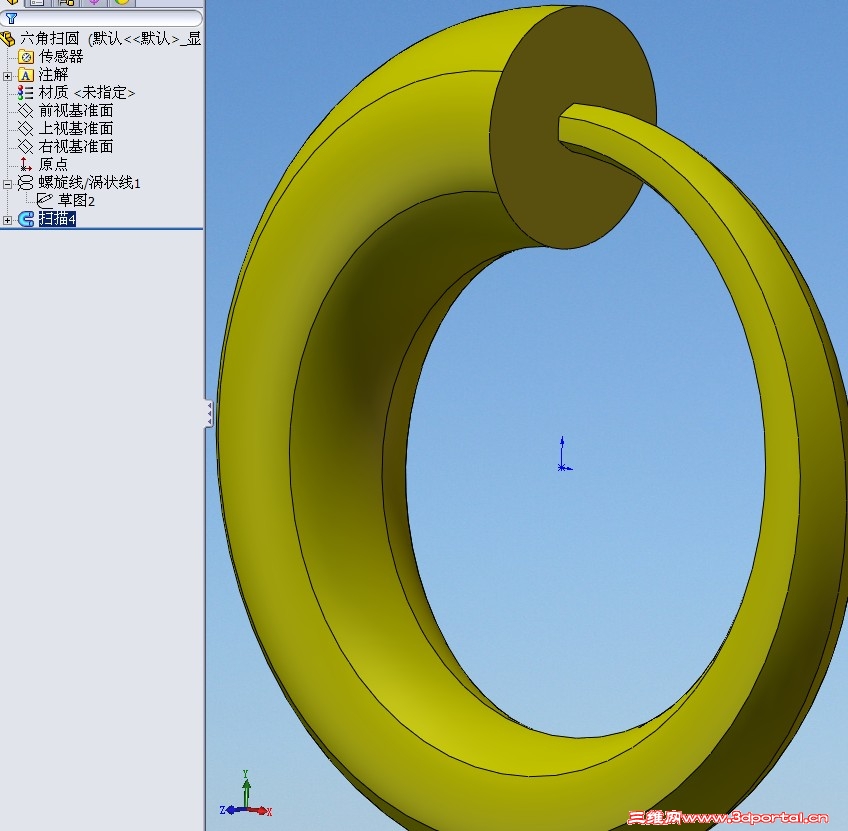

俺也整了一个 哈哈

9 V, b) j$ ~: O0 H& n# q* x 零件.rar (249.87 KB, 下载次数: 82)

2013-3-29 11:09 上传

点击文件名下载附件

ryouss

gt.adan 发表于 2013-3-29 09:54 static/image/common/back.gif
( l% `7 G! a; G- b  e呵呵呵，因為掃出輪廓也「非六角形」啊~是半徑值較大的弧線。
qiminger 前輩再試過吧~

25#已經提示的非常清礎,
3 b- |  e" _; o% S$ a/ w若是可以把正六角掃成圆,是最理想,
若是不可行,就退而求其次,把近似六角轉成圆啦!
  @' F- Q! Y3 z

qiminger

gt.adan 发表于 2013-3-29 09:54 static/image/common/back.gif
' m5 t: i! u8 Q8 [呵呵呵，因為掃出輪廓也「非六角形」啊~是半徑值較大的弧線。
& c; U0 @$ w1 H1 |qiminger 前輩再試過吧~

+ W0 U. `0 E3 JOK了，十分感谢~

- W# G' {+ y  ^  a
/ W- z% G) \- p) d! X

22553711

ryouss 发表于 2013-3-29 11:11 static/image/common/back.gif
# M. {4 N8 w' V9 h# R25#已經提示的非常清礎,
若是可以把正六角掃成圆,是最理想,
( \4 V! J' k8 H& k9 L2 g( L若是不可行,就退而求其次,把近似六角轉成圆 ...

# G. b) @/ |/ Y( g6 g: @各路大侠高见！

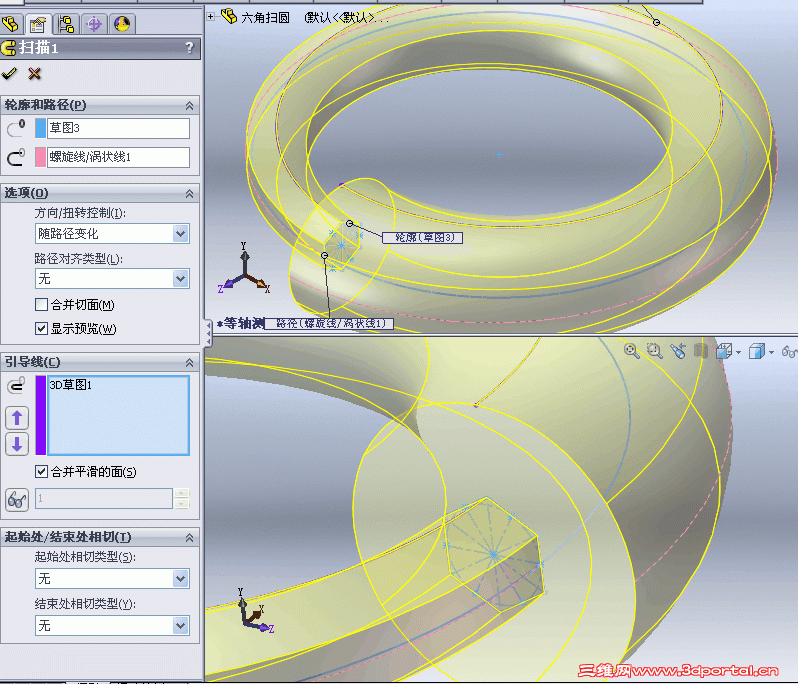

小弟做法稍有不同，就是起始轮廓是个正六角，但结束是个假圆，呵呵。阿丹兄轮廓为大圆弧，小弟的是样条线。
8 g8 s  U# ~- W% C) R" W& M结果看似相同，不想却有本质区别。将就一下，也算是殊途同归吧

gt.adan

qiminger 发表于 2013-3-29 11:20 static/image/common/back.gif
' T' t' U: m. Y; t; E  U. wOK了，十分感谢~

! L0 `2 G5 I+ b- t實踐出真知，動手才是學習之道呀~

22553711

gt.adan 发表于 2013-3-29 11:27 static/image/common/back.gif
實踐出真知，動手才是學習之道呀~

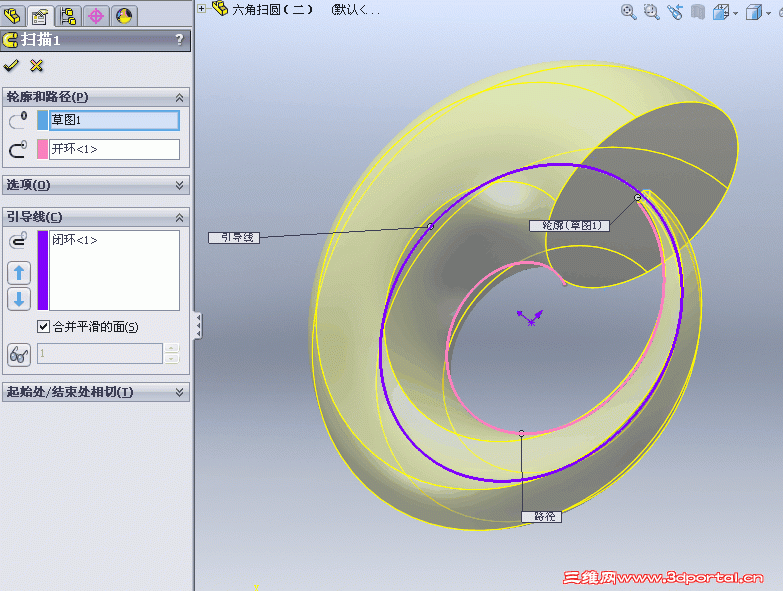

' ^& q( u8 p( V) @) Y& h果然是实践出真知，也来尝试一下丹兄扫法。

balang_b

呵呵，有点意思。尾部是圆的。

gt.adan

22553711 发表于 2013-3-29 11:59 static/image/common/back.gif
5 m4 G" p* I! j果然是实践出真知，也来尝试一下丹兄扫法。

呵呵，阿木有心人呀~~
這練習俺原本也想像您一樣用樣條曲線…但草圖有點兒費神，所以就偷懶了…
再者，阿木對這有興趣的話，不妨搜一下不老叔的「圓方星」陣列。
0 k* k4 h4 h0 g* n  B  `, s" l俺當初看著題目就傻了…後來不老叔出了教程；俺看著看著，就更傻了…
怎麼有人可以這樣厲害…

holly_wood

gt.adan 发表于 2013-3-28 21:54 static/image/common/back.gif
8 k0 C6 T( h4 f% Q& P) i! g5 X什麼顏色？模型的顏色嗎？
如果是問這個的話，找一下悶大的教程，任何一個拿當模板就可以了

任何一個拿當模板就可以了?
0 F; z+ L' x1 E8 L# g) @这句话没看懂。
% X( S- Z5 C: j2 {. n' K# U5 L( j就是模型颜色黄色的很鲜艳
+ U7 \2 C# u$ ^5 w是不是专业显卡
% F5 u# q+ {# `" U& _, e还是怎么设置的？（零件颜色知道什么设置，但是没有你那么鲜艳逼真）

gt.adan

holly_wood 发表于 2013-3-29 19:19 static/image/common/back.gif
任何一個拿當模板就可以了?
; g( F$ V5 {! k0 x; l这句话没看懂。
, J8 G! Z* g1 P# J2 R' B3 A就是模型颜色黄色的很鲜艳

【抱歉借用梁兄的版面說明題外話】
也許俺用繁體說明，朋友比較不了解意思…
悶大的教程多如牛毛，俺的模型顏色就是效仿他老人家的~
說效仿不如說是「借用」來得貼切一些~
" N* ]& K& x1 ]  o5 u. d, \2 m/ s隨手找一個悶大的教程零件檔，打開後將特徵樹的所有內容全數刪除！

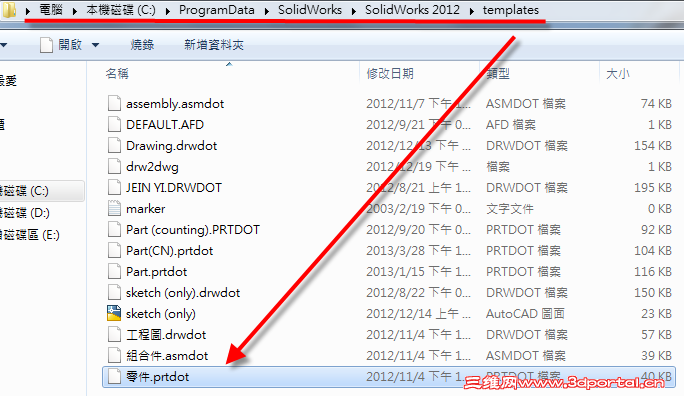

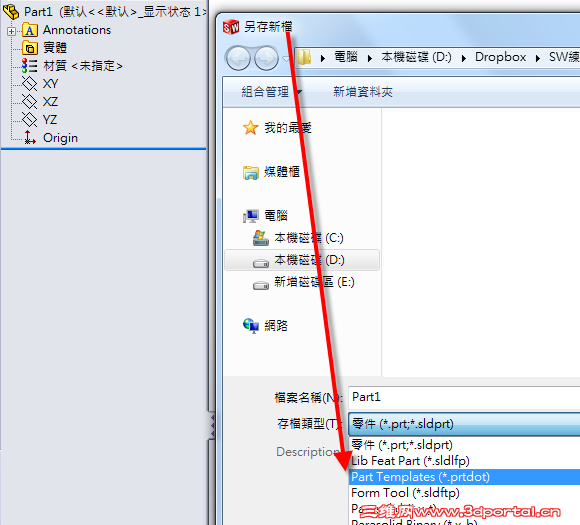

另存成模板格式如下圖1，儲存路徑如下圖2，自訂名稱後存檔。
9 L& B: ^9 t% Q以後開新零件就以此模板開啟，所有設置就和悶大的一樣了。
4 y5 n) M* K" i6 }3 b三原色的數值也許知道多少，但自行設定不一定能得到相同結果，因為設定還包含了環境等因素。
希望您看得明白。
6 x0 b& m5 G3 O8 ?* M+ y

0 O, J3 @; C1 R+ E6 |. d, R

ryouss

分享我的作法
$ }# U0 I8 c1 @. ^5 k% v+ y' K 六角掃圆.rar (279.49 KB, 下载次数: 28)

2013-4-21 08:20 上传

点击文件名下载附件 2012[版]

jy792001

感谢各位的指导，小弟终于扫出来了！感谢

ryouss

jy792001 发表于 2013-4-21 17:19 static/image/common/back.gif
& [0 l) {  O/ u9 @: O. ^+ K感谢各位的指导，小弟终于扫出来了！感谢

恭喜成功!
# R# W, ~1 y. y1 z, _9 l+ ~% z, I& z也謝謝回覆.
