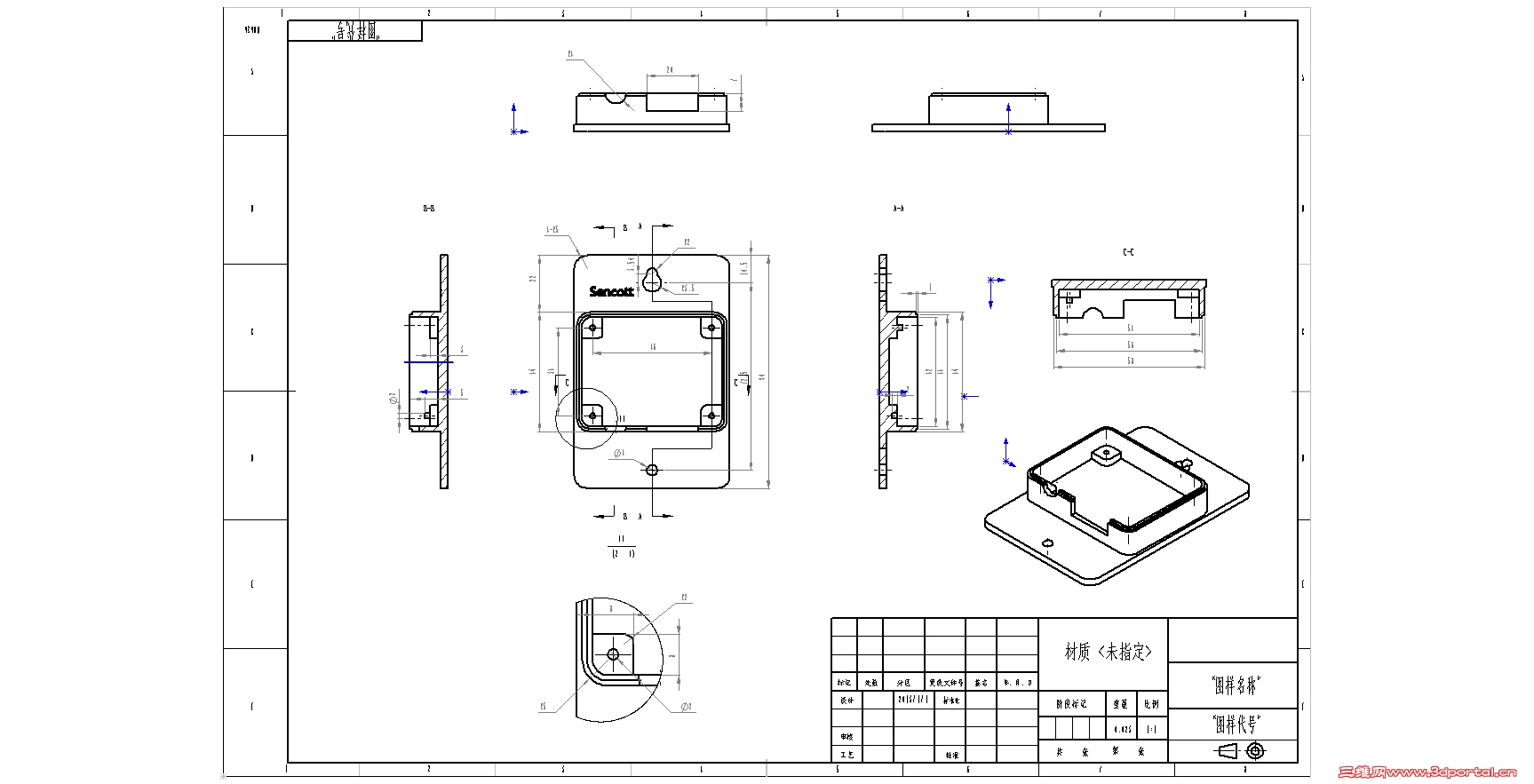

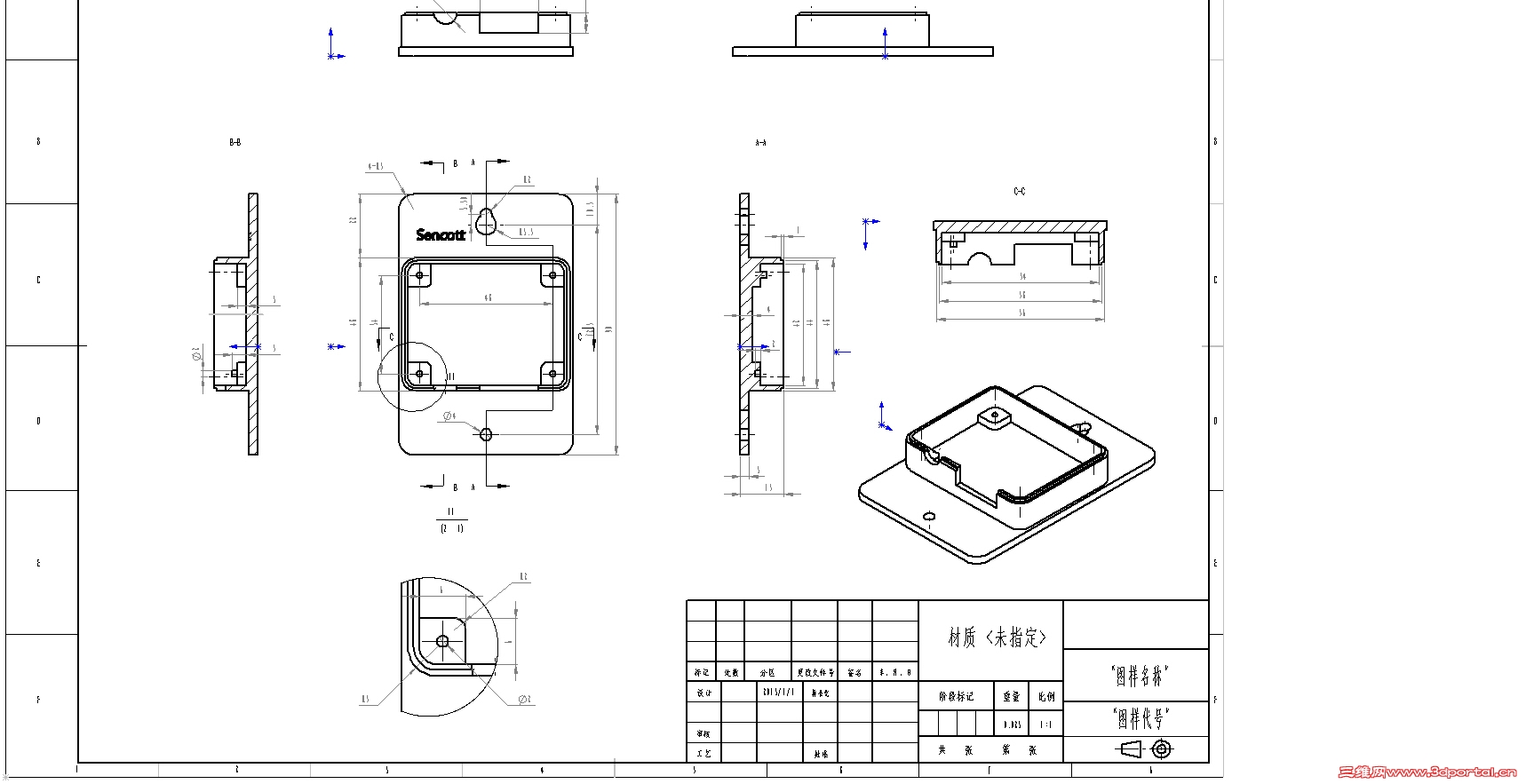

第一次出图纸，很多不足，但是水平有限不知道哪儿不好，求大虾指导~

道中道 · 发表于 2012-12-14 10:19:25

二维图制作，个人认为注意以下几点：
1、制作一个个性摸板（一般公司有通用的）。
2、主视图不需要一定要标注很多尺寸，但是一定要最清楚的表达结构。
3、不要用自动标注，要自己标，这对你熟悉工艺很有好处，标注完了，这个零件在你的脑子里就加工完成了，也不会漏标尺寸。
4、美观协调，这个可以多向老资格的工程师请教。
你的图纸，比例不协调，线条混乱，尺寸缺失，多看看别人的吧。

史密斯宋江 · 发表于 2012-12-14 13:35:05

ykcxsy 发表于 2012-12-12 22:19 static/image/common/back.gif5 d2 o( `: W; N; c8 s4 Q/ Q* O3 f! S
现在真是什么人都在出二维了这种图纸应直接进垃圾桶的还发到这里真是的

我就纳闷了，如果楼主出的很好，需要发这边请教别人吗？三维网的作用不仅是交流，还有很多初学者在学习。三维网的学习氛围个人感觉是最好的，请不要破坏。

yuan410218 · 发表于 2012-12-14 14:04:24

一声春晓发表于 2012-12-11 18:15 static/image/common/back.gif7 Q5 O: I. G Y2 I9 c4 }2 d6 [: O
1、尺寸线不允许交错穿越；' t7 H/ {5 K. @4 f" o
2、字体设置不合理，尺寸字体和技术要求字体差了多少倍？
! r i- r4 j: V( N& Z: Y4 j+ `3、尺寸应放置在尺寸 ...

说得在理。
机械制图应该不是一两句话能说清的，还是应该多看看别人的图纸

wangxw2010 · 发表于 2012-12-14 23:44:49

最好把你的源文件传上来，我或是大家可以为你做个示范标注以便更有效地进行交流。

houyue · 发表于 2012-12-27 19:01:11

字体也不改一下。

南山G大余 · 发表于 2012-12-27 19:11:50

发到我邮箱，我试标一个给你参考。jonssen.zhang@szhopen.cn

孙天意 · 发表于 2012-12-27 23:36:48

还是好人多

dadam2000 · 发表于 2012-12-28 05:38:39

机械基础课不过关只会个软件屁用没有，别说我说话糙，画糙理不糙！软件就是个工具，和直尺圆规没有区别！一定要学好机械制图，公差，制造技术，机原机设等课程，否则当个绘图员都不配

FZH628 · 发表于 2012-12-28 08:53:49

粗细线没分出来。

幸福_真好 · 发表于 2012-12-28 14:54:18

你如果只是做检验的，标记个用的上的就可以。如果是做照片用，有个安装和外形就可以了。
如果你是学机械的，你可以多看看标准标注了。材料，公差、零件、装配，慢慢看看。

/:;‰??? · 发表于 2012-12-28 15:06:27

dadam2000 发表于 2012-12-28 05:38 static/image/common/back.gif( O, @( Q# f* p5 r
机械基础课不过关只会个软件屁用没有，别说我说话糙，画糙理不糙！软件就是个工具，和直尺圆规没有区别！一 ...

你说的话我也很认可
就像造高楼，地基必须打好
那些基础必须在学校里面系统性的学习，外面的野鸡培训班纯粹糊弄人
如果半路出家的，最好放弃，你的基础决定了你的高度，以后会很累的

lxq11047 · 发表于 2012-12-29 11:31:04

刚开始标注乱是很正常的，建议多看下制图标准方面的书！

老婆好美 · 发表于 2012-12-29 20:01:43

大家共同学习

源自天成 · 发表于 2012-12-31 17:00:33

标注很乱.绘制的模型也不太规范！

dulang0315 · 发表于 2012-12-31 20:01:28

试着标注了一下

liweisky · 发表于 2012-12-31 21:24:20

这图太凌乱了，尺寸什么的要摆放好看点啊

qyjlg · 发表于 2013-1-1 16:00:39

标注很乱，隐藏线应为虚线都成了实线。没正经学过机械制图，努力吧

wangxw2010 · 发表于 2013-1-1 16:59:36

ykcxsy 发表于 2012-12-12 22:19 static/image/common/back.gif1 P* ]8 ^ J3 E" P0 b4 h0 ?
现在真是什么人都在出二维了这种图纸应直接进垃圾桶的还发到这里真是的

人不是生下来就会的，会的人也不会总活着，新人辈出，难免要经历这个过程，况且人家的态度很好，我们应该少些批评多些指导，是不~~

wangxw2010 · 发表于 2013-1-1 17:31:16

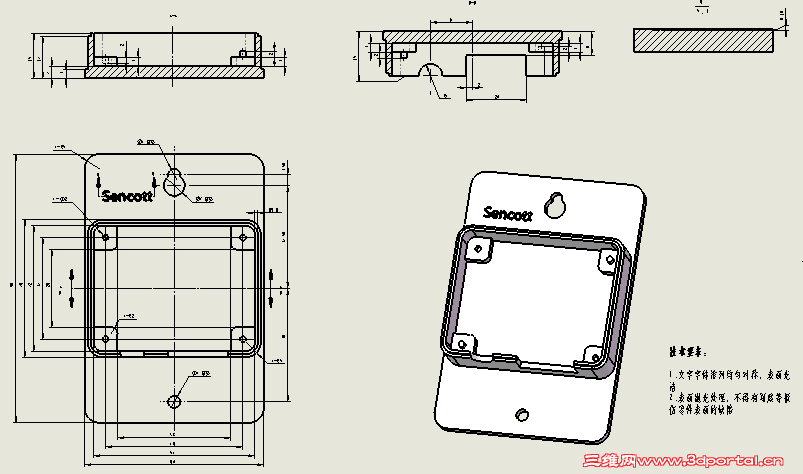

仅供参考。2013版做的，不知你能否打开，可参见图片。只是标注了尺寸，其余没有标注。

wangxw2010 · 发表于 2013-1-1 17:39:11

我所画上图漏标了三个尺寸，重发一次。请大家纠正错误~

阿菜菜 · 发表于 2013-2-23 16:35:27

假设自己是生产者，看看凭你的图样和尺寸能不能把东西给确定下来啦，能，那就基本没问题，其它的慢慢来
