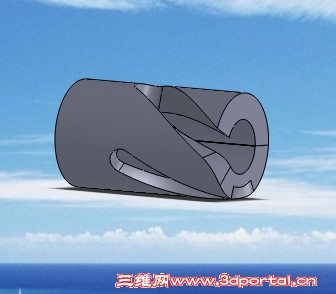

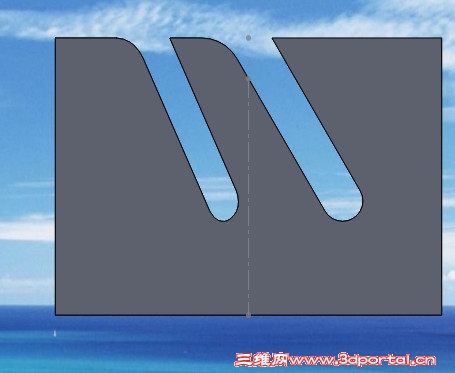

那位大虾看看这图的螺旋槽怎么下手.

jinbingyu7 · 发表于 2012-6-28 16:47:50

咋都只说不做。。。。。。

wwl970 · 发表于 2012-6-29 08:49:40

我是新手，来学习一下

oypopen · 发表于 2012-6-29 08:51:43

零件2.rar (36.87 KB, 下载次数: 13)

阿帕奇 · 发表于 2012-6-29 09:22:06

20609946 R. Y g/ p# a0 D' @
( O. E4 _8 p8 W0 [/ D8 [. L
2060992( D7 i% j% s0 L

# G6 u& w/ I: X3 [8 \! B20609932060991
6 j) N, M3 L5 k6 d8 j& W' X
1 }- f. j5 U K. Q不知大家觉得这样对不对。/ H( G& J% ]0 I" R
oypopen 发表于 2012-6-29 08:51 http://www.3dportal.cn/discuz/images/common/back.gif

你这咋看都是正投影，图纸要求的是展开

oypopen · 发表于 2012-6-29 09:52:04

本帖最后由 oypopen 于 2012-6-29 09:53 编辑

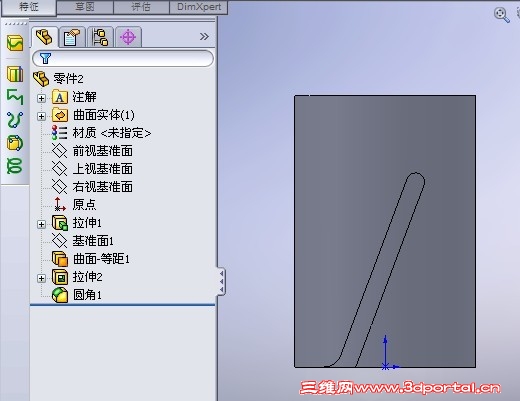

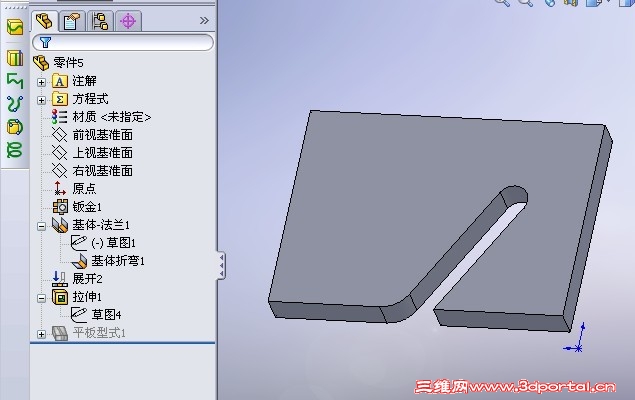

这样的话，是否可以画钣金时展开然后拉伸切除出楼主需要的形状？不过我试了下好像在切除时出了点问题，我设定没切透的，结果却是完全贯穿了。不知道什么原因，大家帮忙看看。

零件3.rar (76.45 KB, 下载次数: 20)

Sangwhitso · 发表于 2012-6-29 10:45:08

我想问下，那个工程图的展开图是怎么出的，请各位指点。

403108952 · 发表于 2012-6-29 11:13:46

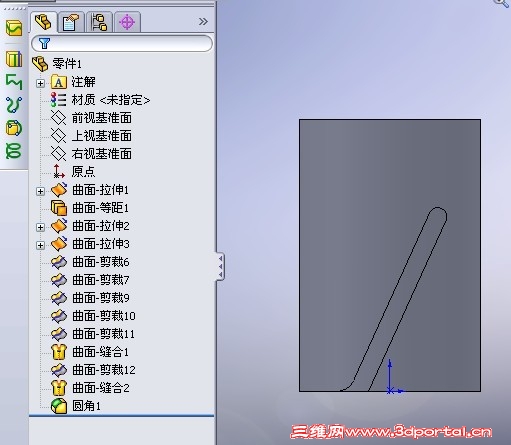

这么多高手献出零件图，个人感觉与2维图最接近的应该是28楼的

bird9077 · 发表于 2012-6-29 15:24:51

不知對否....

骚丽的蜗壳丝 · 发表于 2012-7-3 08:52:04

包覆应该对，这样的零件应该是展开图才对

w_hs1 · 发表于 2012-7-3 10:20:48

oypopen 发表于 2012-6-29 09:52 static/image/common/back.gif7 [3 J8 B2 U* T# }
这样的话，是否可以画钣金时展开然后拉伸切除出楼主需要的形状？不过我试了下好像在切除时出了点问题，我设 ...

30楼
钣金的做法，本质上与包覆是一样的。既然包覆不对，钣金做法自然也不对。

hongwei_1987jp · 发表于 2012-7-3 11:22:08

oypopen 发表于 2012-6-29 09:52 static/image/common/back.gif% |/ e* ^% G5 m( M- d' H4 |7 Z
这样的话，是否可以画钣金时展开然后拉伸切除出楼主需要的形状？不过我试了下好像在切除时出了点问题，我设 ...

切除取消正交的后，折叠不起来的，你说的问题，参考一下


w_hs1 · 发表于 2012-7-3 13:02:02

hongwei_1987jp 发表于 2012-7-3 11:22 static/image/common/back.gif
8 |- \( V4 f1 h5 m7 ]切除取消正交的后，折叠不起来的，你说的问题，参考一下

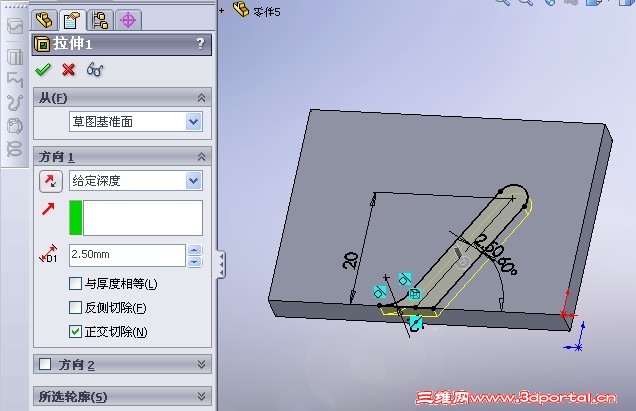

钣金必须切穿，不切穿就不成钣金了，自然不能再折叠。

邱正發 · 发表于 2012-7-3 13:18:23

正在努力學習SW謝謝

hongwei_1987jp · 发表于 2012-7-3 15:24:01

w_hs1 发表于 2012-7-3 13:02 static/image/common/back.gif0 N3 {+ v3 ?; E: |3 `0 C
钣金必须切穿，不切穿就不成钣金了，自然不能再折叠。

你说的没错，板金必须切穿才可以的，#30应该知道问题所在了，为什么**我设定没切透的，结果却是完全贯穿了**

ow_baby · 发表于 2012-7-3 16:20:23

SW版本2110，盗版

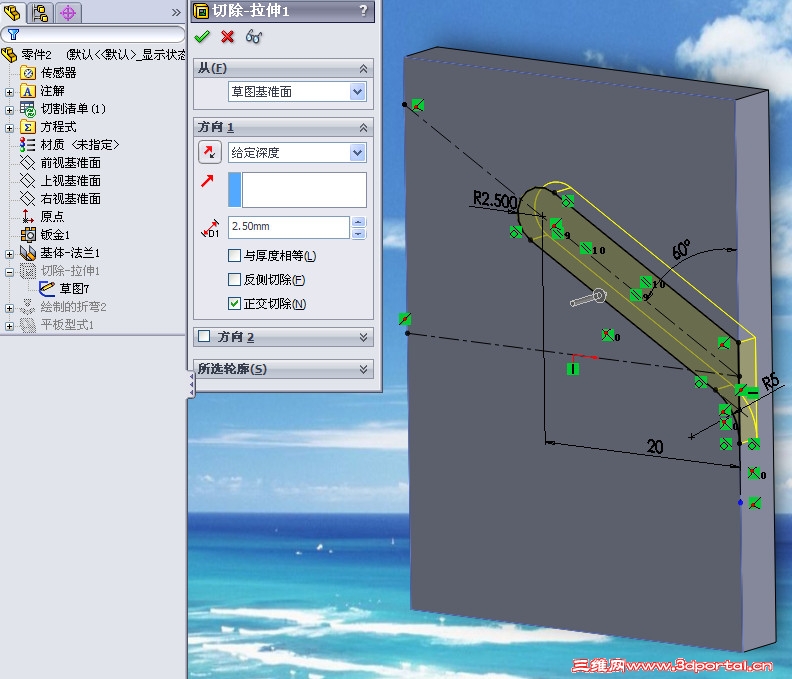

请大侠看看，为什么会出现这种效果，怎么会穿透呢。

ow_baby · 发表于 2012-7-3 16:23:11

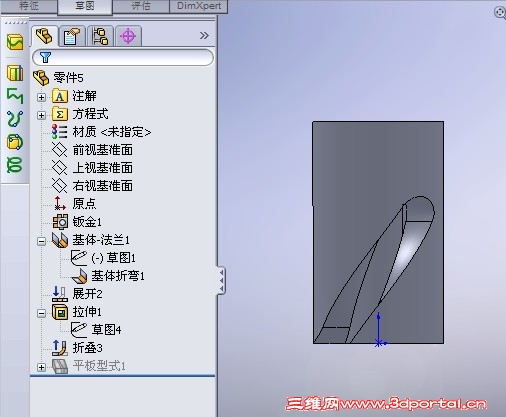

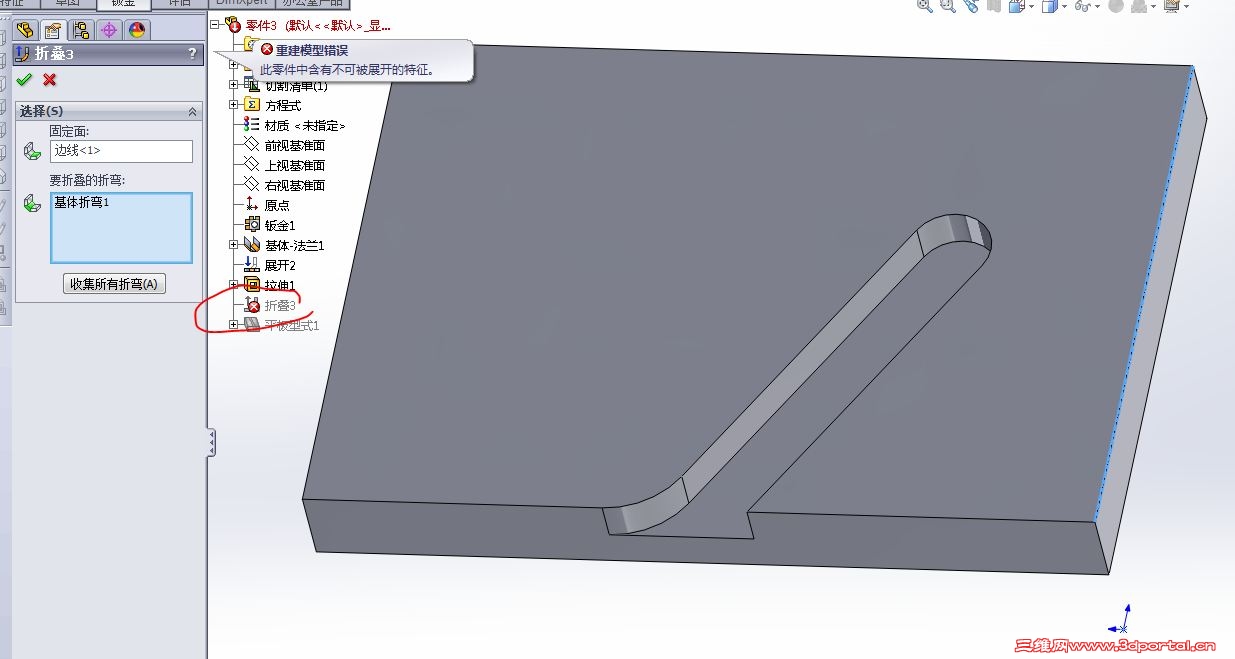

显示穿透那条切槽是上图张开状拉伸切除，再折叠后的效果，
后又加了一个包覆-腐蚀效果。

w_hs1 · 发表于 2012-7-3 16:29:14

本帖最后由 w_hs1 于 2012-7-3 16:30 编辑

ow_baby 发表于 2012-7-3 16:20 static/image/common/back.gif: a: t3 M0 K$ [, r) {; c; u9 |" p
SW版本2110，盗版
9 h- a8 K) F8 s# ? {请大侠看看，为什么会出现这种效果，怎么会穿透呢。

朋友的盗版确实厉害，竟能盗到2110版。{:

:}

我在37楼已经说过，这是钣金的基本要求。正交切除是钣金的功能，所以当你企图在正交切除时不切穿是不可能的。

ow_baby · 发表于 2012-7-3 16:34:00

手误，不仔细，受教了！定改正！
没有仔细浏览帖子，{:tongue:}
多谢指教！

ow_baby · 发表于 2012-7-3 16:41:17

左边为包覆-腐蚀效果，右边为拉伸-切除效果！差别老大了！

jinbingyu7 · 发表于 2012-7-3 16:46:18

本帖最后由 jinbingyu7 于 2012-7-3 16:49 编辑

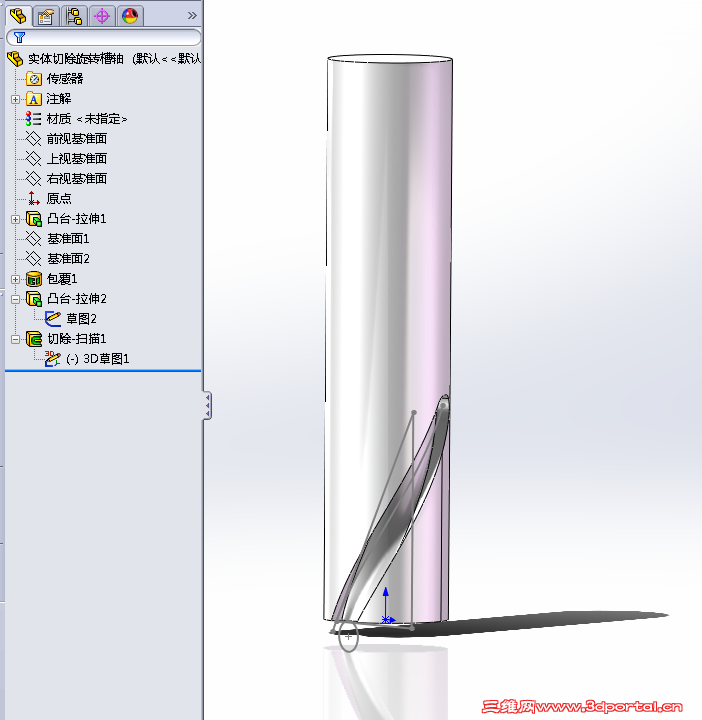

还有这么多人关注啊啊，我之前画的包覆确实是有问题的，现在再上个做法请高手指正，先用包覆求出曲线，然后用实体切除

bird9077 · 发表于 2012-7-8 19:20:44

有結論了嗎....

henan1yzb · 发表于 2012-7-8 22:39:20

觉得用包覆后，整个键槽都扭曲了，这样的键怎么做啊？
还是用扫描的好。

我觉得这个应该不是键槽，应该是某个滑动的槽

阿帕奇 · 发表于 2012-7-9 09:27:28

现在我就想知道，展开的定义什么？它是反映的怎样一种投影关系

w_hs1 · 发表于 2012-7-9 09:48:35

阿帕奇发表于 2012-7-9 09:27 static/image/common/back.gif" D; R3 H. j W+ r0 N" r* M
现在我就想知道，展开的定义什么？它是反映的怎样一种投影关系

给你一个我的老帖子链接，不知对你是否有用。
http://www.3dportal.cn/discuz/fo ... d=158626&extra=

阿帕奇 · 发表于 2012-7-9 10:03:21

w_hs1 发表于 2012-7-9 09:48 static/image/common/back.gif- p& n8 D3 h$ @' |1 a
给你一个我的老帖子链接，不知对你是否有用。
+ l; g9 H9 L4 @- ihttp://www.3dportal.cn/discuz/forum.php?mod=viewthread ...

谢谢不老前辈，但是还是没看到对展开的投影关系如何定义，比如此帖子，圆柱的展开投影关系是什么样的，是否如我先前所说，把它放在一平面滚一圈就是展开，如果是，那和包覆的投影有区别吗？
