solidworks怎么把多个零件出在一张工程图上

lianghongfei · 发表于 2013-12-12 14:46:52

这样做不就行了，如下图：

Ｄａｗｅｉ · 发表于 2013-12-13 09:11:30

复制粘贴不知道行不行呢

Francis · 发表于 2013-12-13 09:24:10

lianghongfei 发表于 2013-12-12 14:46 static/image/common/back.gif9 W. |3 C4 r" W, e
这样做不就行了，如下图：

多頁工程圖啊！看來很不錯。

lianghongfei · 发表于 2013-12-13 09:35:41

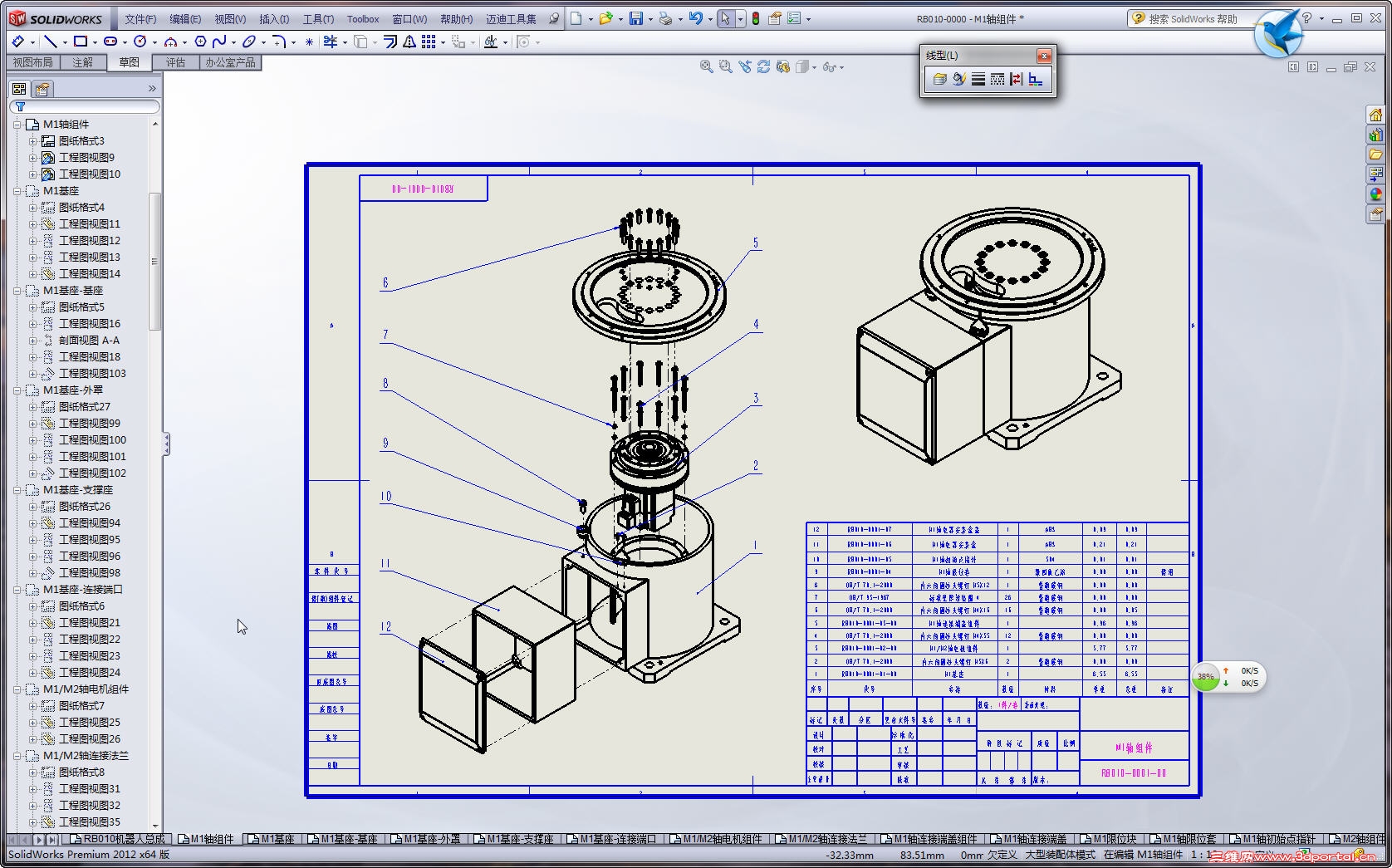

直接新建图纸就行了，如下图：

qiujunyong0303 · 发表于 2013-12-13 14:22:57

点击模型视图-向右箭头（下一步）-浏览到该零件就可以了。

zhoucongda · 发表于 2013-12-13 14:26:22

我知道楼主所说的功能，新迪国标工具集可以实现你说的功能下面是网站链接
http://www.drysoft.com.cn/product/GBWorks.html

徐昊 · 发表于 2013-12-13 15:35:59

zhoucongda 发表于 2013-12-13 14:26 static/image/common/back.gif
" Q* R1 `1 R7 {2 [( p- o我知道楼主所说的功能，新迪国标工具集可以实现你说的功能下面是网站链接
7 y- N8 r& F- @+ F/ l( L6 ahttp://www.drysoft.com.cn/prod ...

楼上的能不能贴图说一下新迪使用方法？

zhoucongda · 发表于 2013-12-13 19:33:53

徐昊发表于 2013-12-13 15:35 static/image/common/back.gif
! f' D/ G: `( |# A楼上的能不能贴图说一下新迪使用方法？

是要花钱买的一个solidworks 国标插件。

徐昊 · 发表于 2013-12-14 16:13:32

zhoucongda 发表于 2013-12-13 19:33 static/image/common/back.gif4 k4 W: d3 Y( G4 w. K
是要花钱买的一个solidworks 国标插件。

sw不花钱已有此功能，为何新迪还要拿出来卖钱？记忆中新迪免费使用5个零件模型；上次下了一个6个零件的装配体，那叫一个坑爹呀

ohkakou · 发表于 2014-8-18 11:42:28

lianghongfei 发表于 2013-12-12 14:46 static/image/common/back.gif
! }5 S# b& F `. d5 g这样做不就行了，如下图：

请问要怎么做呢？
每一个图纸的属性是一样的吗？就是说可以图纸1用A3模版，图纸2用A0模版吗？
如果我想在图纸1做一个装配图，图纸2及之后的，做装配体中的每一个零件，而每一个零件可能会用到不同的图纸版式。这样的话要怎么实现呢？
谢谢了哈！新手请教了

lianghongfei · 发表于 2014-8-18 12:40:38

ohkakou 发表于 2014-8-18 11:42 static/image/common/back.gif
0 k2 W& C! m) K$ n请问要怎么做呢？
, V( t# V" ]/ ^2 e0 A8 M$ d9 C2 v5 h每一个图纸的属性是一样的吗？就是说可以图纸1用A3模版，图纸2用A0模版吗？
. ]0 U! [7 ~7 D; U6 I* N如果我想 ...

可以，每次新建图纸的时候选择不同的图纸格式。

ohkakou · 发表于 2014-8-18 15:56:30

lianghongfei 发表于 2014-8-18 12:40 static/image/common/back.gif9 u( o0 [ Z- \( t) ^
可以，每次新建图纸的时候选择不同的图纸格式。

好像不行啊，修改了第一张图纸的标题栏、字体之类的，后面的都会跟着更改的样子……
还是说我的图纸格式设置有问题吗？

lianghongfei · 发表于 2014-8-18 17:04:50

ohkakou 发表于 2014-8-18 15:56 static/image/common/back.gif
* s6 x! W& J: b" F, n好像不行啊，修改了第一张图纸的标题栏、字体之类的，后面的都会跟着更改的样子……4 s/ Z+ s/ ^. J# J; q7 ^8 p ?! ^
还是说我的图纸格式 ...

有可能你的模板有问题，我用的是自己做的模板，你看我给你贴的图片，里面有好几十张图，一点问题都没有。

mfkpdc1963 · 发表于 2014-8-26 15:28:12

LZ的意思是象CAD一样把很多图放在同一桌面上，方便在电脑里查看，我就有这个期望。不知如何实现

6884288a · 发表于 2014-9-17 01:33:59

方法：
1、视图布局——模型视图——浏览您要的文件，投影
2、视图布局——模型视图——浏览您要的另外一个文件，投影
2、视图布局——模型视图——浏览您要的另外第二个个文件，投影

lwm1985 · 发表于 2014-9-17 11:26:52

这样应该是排图功能。

che-zp · 发表于 2014-9-17 13:33:13

SolidWorks Task Scheduler 有没有这个功能

cryingwind · 发表于 2014-9-18 11:32:27

我也是ＰＤＦ单张，然后合并，一次打印

lwm1985 · 发表于 2014-9-18 11:51:49

插入-工程图-模型，搞定。话说为什么要出在一张图上？加工怎么处理啊

单翅 · 发表于 2014-10-5 14:15:46

刘名金发表于 2012-6-22 11:54 static/image/common/back.gif
5 U- F0 C2 I7 Q1 C) V7 g是一张工程图啊，只是有多个图框，像CAD那样的

CAD里面这样可以，SW里也可以这样，我想一张图纸出一张比较方便，后面要是模型改了参数，你这样就不是很方便了

machine134 · 发表于 2014-10-6 22:06:19

NC@jiang@nan 发表于 2012-6-26 17:14 static/image/common/back.gif2 Q3 v1 _4 l/ R: J
他是要把这图复制到线切割机或者激光切割机上加工的，一张图里，估计是方便排好版后直接在一张板上割出图 ...

看你的意思好像是把许多个零件显示在一个页面，那没必要每个配一个图框吧？就是想分开好识别也做个标注就行啊

wwl970 · 发表于 2014-10-7 08:42:06

我还是习惯一个零件出一张工程图的

NC@jiang@nan · 发表于 2014-10-7 17:55:00

cryingwind 发表于 2014-9-18 11:32 static/image/common/back.gif3 r# T8 N: C# ~. M
我也是ＰＤＦ单张，然后合并，一次打印

用PDF虚拟打印机，直接就把所有的文件打印成一个PDF文件了，省了合并文件这一步了

NC@jiang@nan · 发表于 2014-10-7 17:57:03

machine134 发表于 2014-10-6 22:06 static/image/common/back.gif
" i$ L/ h6 L' q/ ]9 V& u5 i看你的意思好像是把许多个零件显示在一个页面，那没必要每个配一个图框吧？就是想分开好识别也做个 ...

呵呵，这是你认为的吗？不知道每个零件一个图框，要打印工程图的时候就能直接打印了吗？难道你们用来加工的图和打印用的工程图都是分开的不是同一套图纸？那如果改了其中的一套另一套万一忘记改了怎么办？
