这个东西怎么画出来

KCKK · 发表于 2012-5-29 15:16:27

谢谢提醒，改后图片如下……
5 S1 ~* ^3 M! l2 U ywwwzzzvvv 发表于 2012-5-29 14:56 http://www.3dportal.cn/discuz/images/common/back.gif

不客气；发个原文件学习一下。

hero522 · 发表于 2012-5-29 16:29:21

本帖最后由 hero522 于 2012-5-29 17:19 编辑


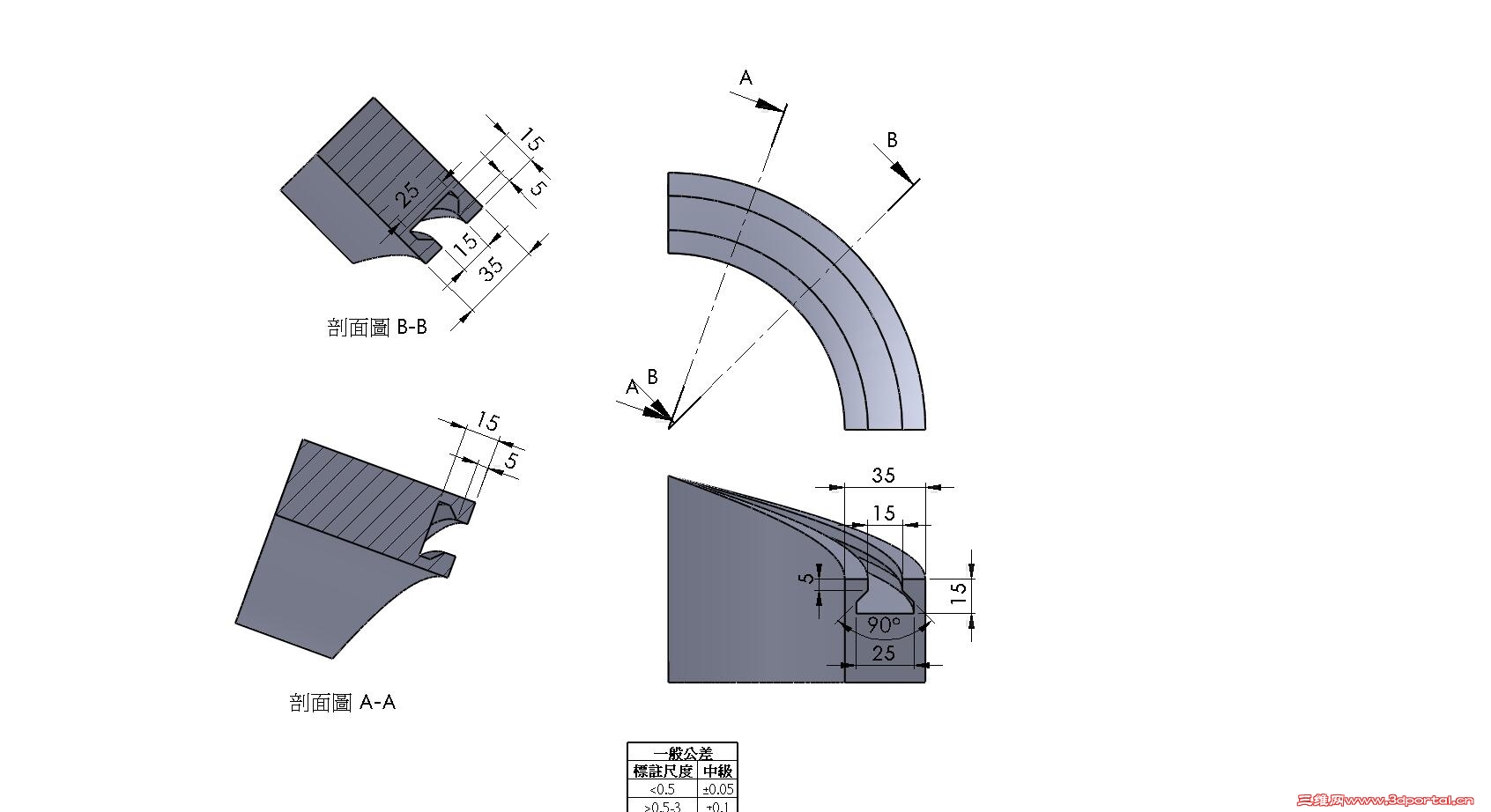

SW2008

零件3.zip (100.22 KB, 下载次数: 58)

1999lggg · 发表于 2012-5-29 21:26:43

2# NC@jiang@nan
估计不可以

1999lggg · 发表于 2012-5-29 21:28:46

27# hero522
您的不可以，内外都不是圆的，工程图都标不了圆的尺寸

1999lggg · 发表于 2012-5-29 21:30:09

5# tangcarlos3d
不会那个软件，我想 solidworks 该如何画，想不出办法

1999lggg · 发表于 2012-5-29 21:32:21

10# KCKK

出工程图的时候，所有圆都能标出尺寸吗，老提示不是圆弧，求文件

1999lggg · 发表于 2012-5-29 21:36:24

17# wwwzzzvvv

不行，投影之后，内外都不是圆

1999lggg · 发表于 2012-5-29 21:38:54

23# ow_baby

文件发来看下，主要求画法

ow_baby · 发表于 2012-5-30 09:22:00

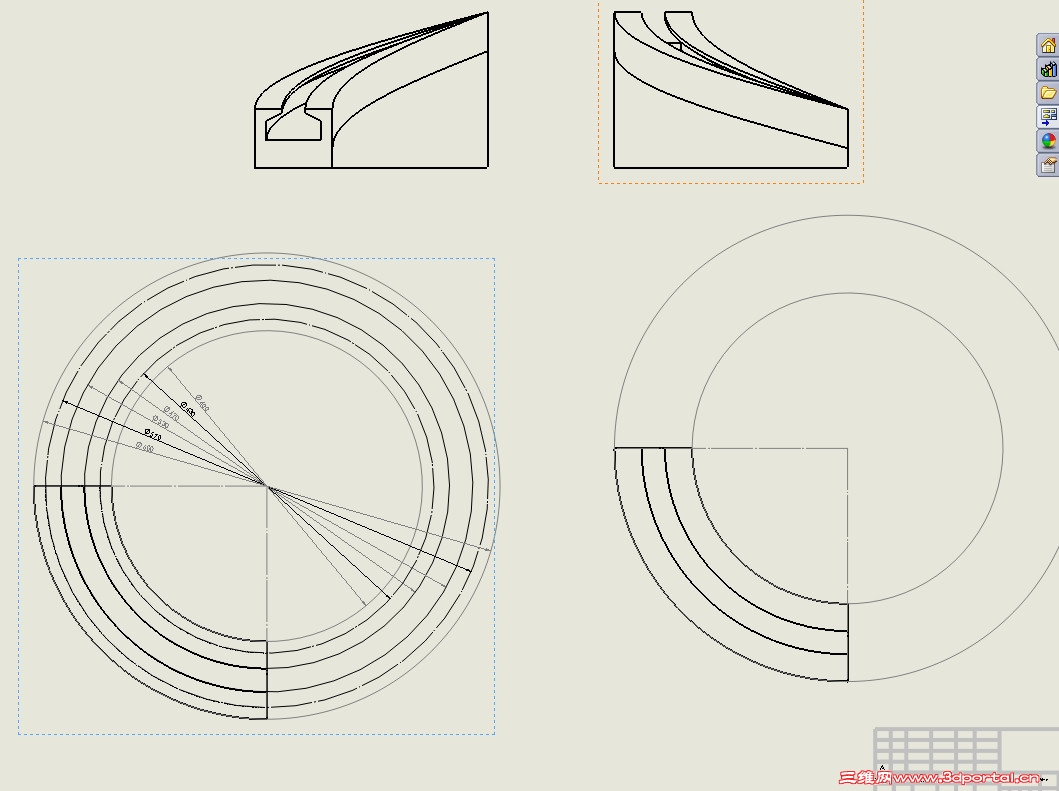

回复楼主，我的和27楼一样，工程图标注凹槽俯视图线条提示不是圆，所以帮不了你，抱歉。

ow_baby · 发表于 2012-5-30 09:30:25

理论上投影出来确实是圆哈，是软件对空间投影线属性定义的问题吧，求解！

ow_baby · 发表于 2012-5-30 09:34:04

求解,qiujie

ow_baby · 发表于 2012-5-30 09:35:07

19840901 · 发表于 2012-5-30 16:47:38

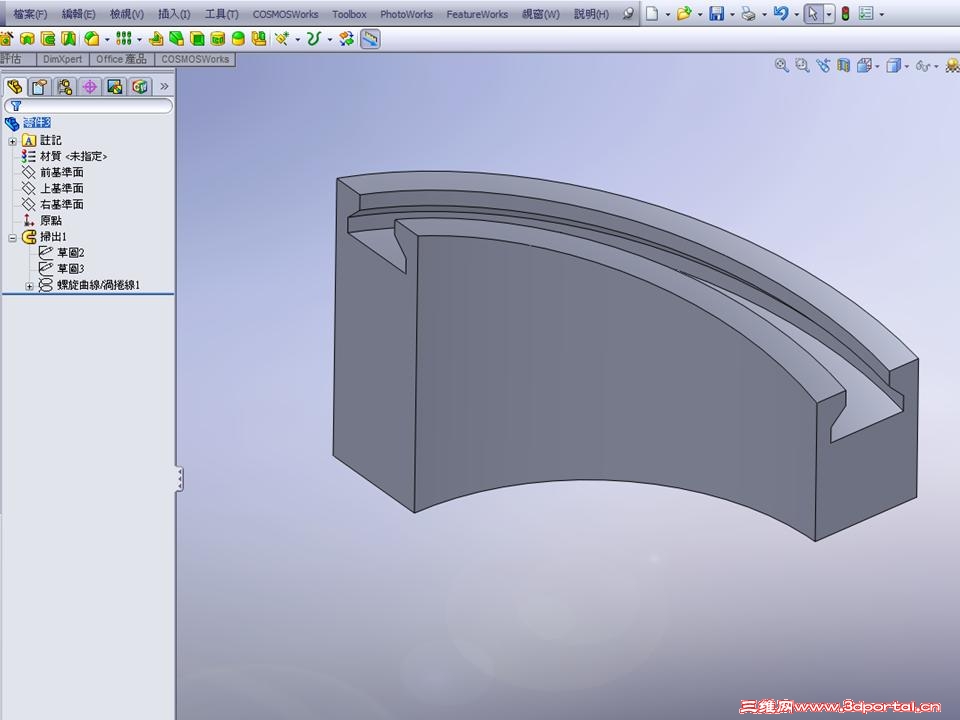

用螺旋扫描可以做

1999lggg · 发表于 2012-5-30 22:02:11

来一个帮忙的

netnib · 发表于 2012-6-3 15:46:22

画出来没有办法标注。

KCKK · 发表于 2012-6-3 17:13:39

画出来没有办法标注。' G- @' c8 J2 w1 H9 k6 ?! n4 k
netnib 发表于 2012-6-3 15:46 http://www.3dportal.cn/discuz/images/common/back.gif

转到CAXA用曲率标注。

dlll · 发表于 2012-6-3 20:39:19

放样一个 .

zhukai64 · 发表于 2012-6-4 10:10:30

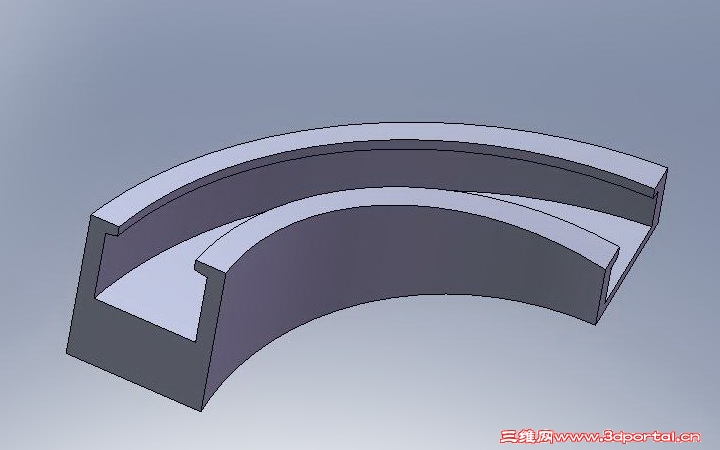

这是我做的，用引导线扫描，不知道对不对

雪野飞鹏 · 发表于 2012-6-4 12:16:32

加引导线扫描切除，应该没问题

landicely · 发表于 2012-6-4 12:36:40

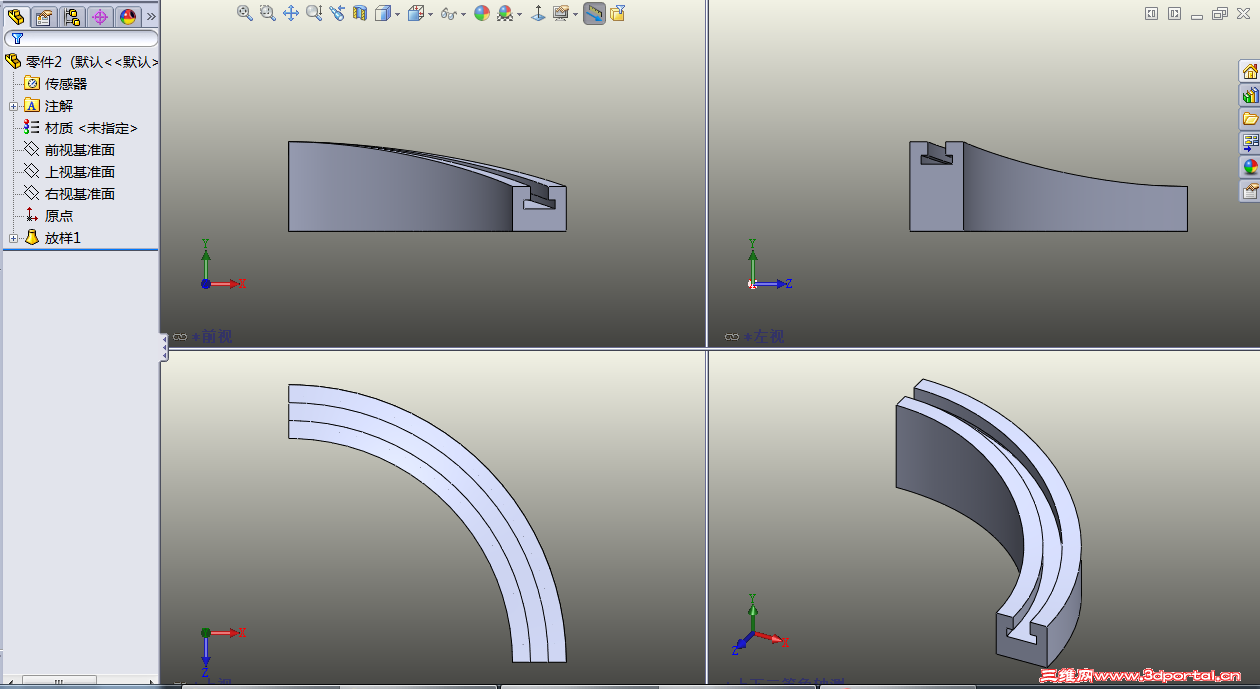

放样来做，画两截面再回引导线

邱正發 · 发表于 2012-6-4 15:05:44

感謝各位的樓主分享
剛好路過學習一下

sw2003x · 发表于 2012-6-6 23:25:56

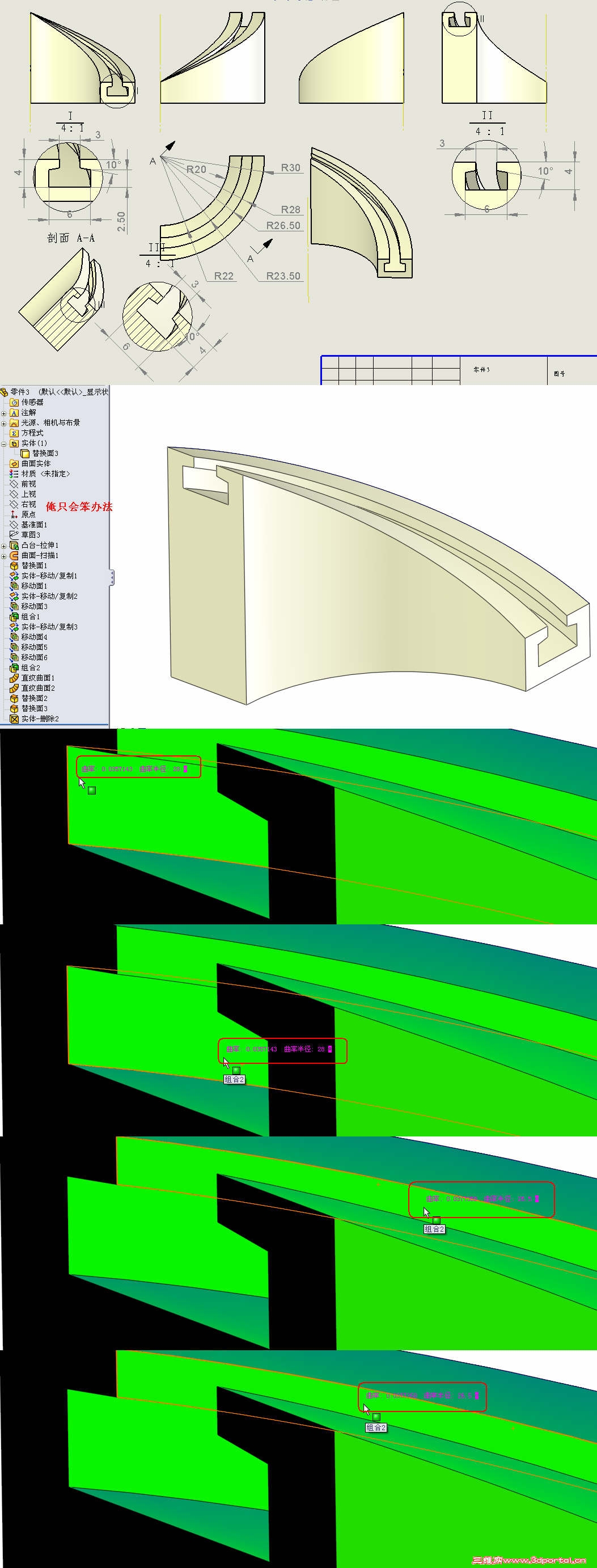

来个笨法

，但是按楼主要求尺寸标注没问题

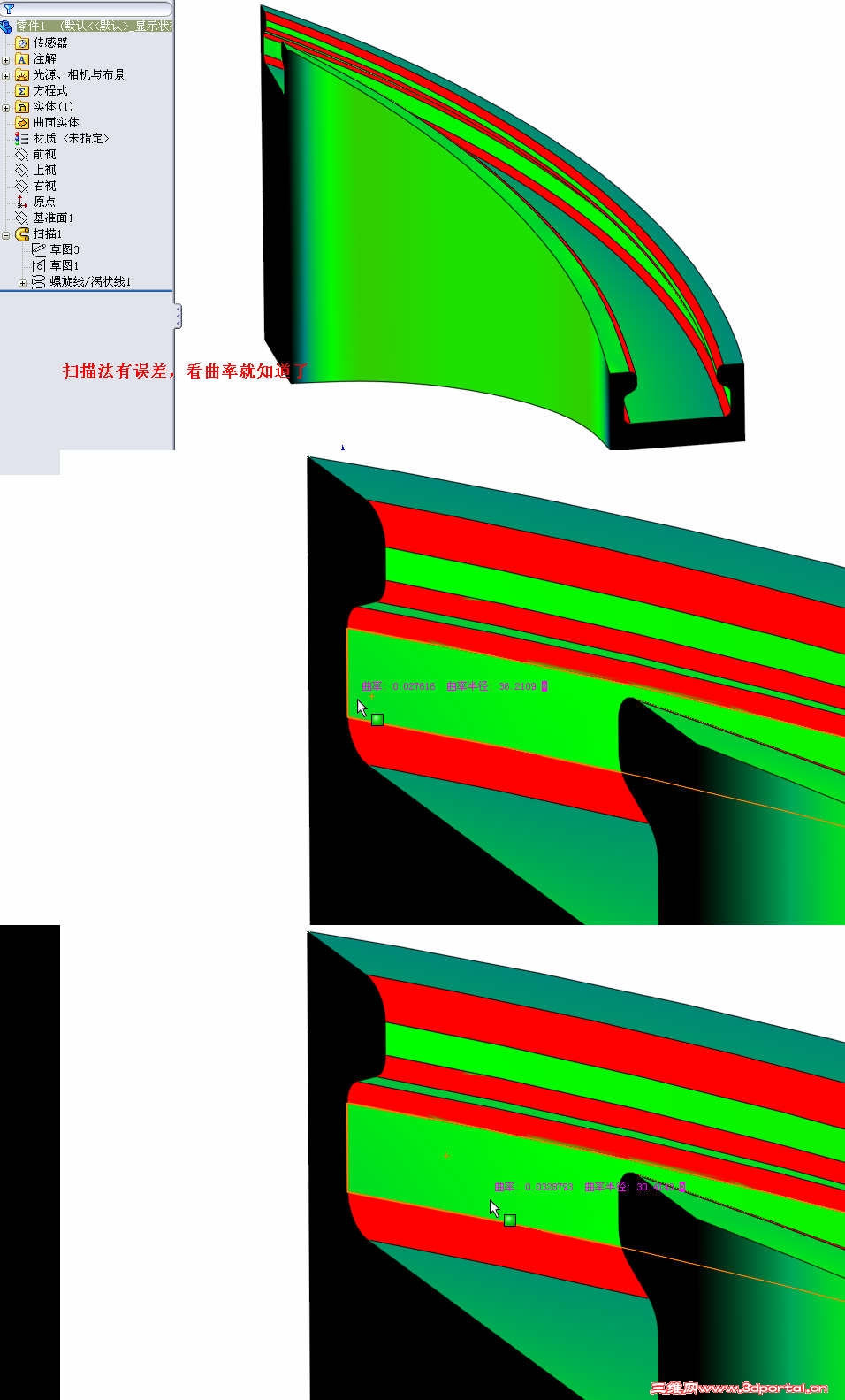

扫描法为什么会标不出？看曲率图就知道了


笨法确实麻烦（其实还可以简化，只不过我是想到哪里就随手做到哪里）不过几个圆柱面是严格保证的

sw2003x · 发表于 2012-6-7 00:02:37

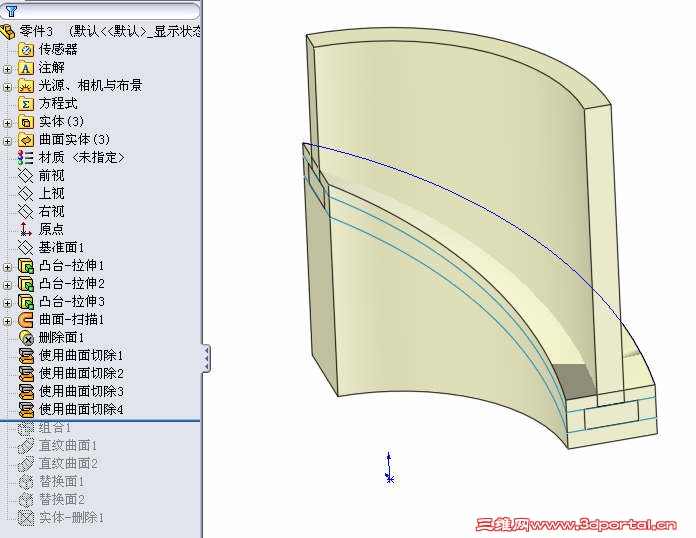

换个方法，这个看起来容易理解一点

ug学习 · 发表于 2012-6-7 08:19:49

这个引导线放样应该不是问题吧。

sw2003x · 发表于 2012-6-13 14:46:43

1# 1999lggg
楼主发完问题就消失了
