如何在SW上实行此类标注（GB试点命题，完成有奖）

ZHYJ98 · 发表于 2012-5-10 14:06:16

楼主应该先将一副按规范标注好的图发上来，不然大家都在猜，猜结果是怎样的

304249948 · 发表于 2012-5-10 17:32:40

请教怎么在SW三维里面做任意的剖面图

wsx822 · 发表于 2012-5-10 20:27:36

SW剖视面是不好标注的，那就直接沿剖视面拉伸切除后，再标注尺寸，只要能表达清楚，我认为是可以的。

liwenjun0905 · 发表于 2012-5-10 21:31:45

配置-拉伸切除-添加剖面线-想咋整都行

syc102 · 发表于 2012-5-10 22:14:51

20楼的比较强悍!应该能获奖!,希望能提供点经验.

huang · 发表于 2012-5-10 23:35:19

jincy · 发表于 2012-5-11 08:37:37

本帖最后由 jincy 于 2012-5-11 08:43 编辑

21楼的是用切除，我要的的剖面，不知道20楼与31楼用的是不是剖面。

jincy · 发表于 2012-5-12 16:55:05

顶上去继续讨论

304249948 · 发表于 2012-5-14 09:52:46

大家顶啊

sfshugx · 发表于 2012-5-14 10:03:04

31楼的很强捍
学习了

tiantech · 发表于 2012-5-14 12:33:54

看到会做的人了学习中~

leanping · 发表于 2012-5-14 12:51:51

看到这么多高手，值得学习。。

duanxiaohong · 发表于 2012-5-14 22:07:21

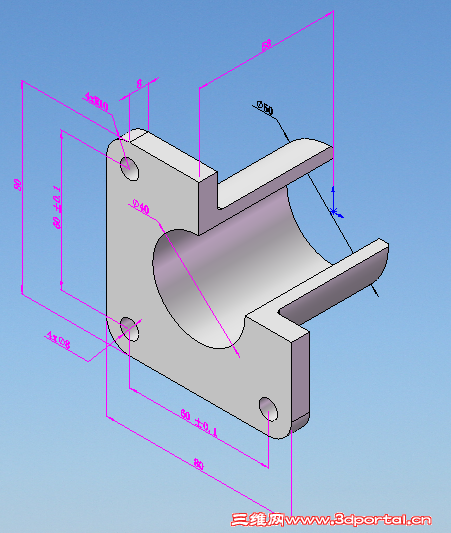

这样可以么？

huang · 发表于 2012-5-14 22:58:22

21楼的是用切除，我要的的剖面，不知道20楼与31楼用的是不是剖面。9 @- H+ W5 v: z+ X3 M( K! p, D
jincy 发表于 2012-5-11 08:37 http://www.3dportal.cn/discuz/images/common/back.gif

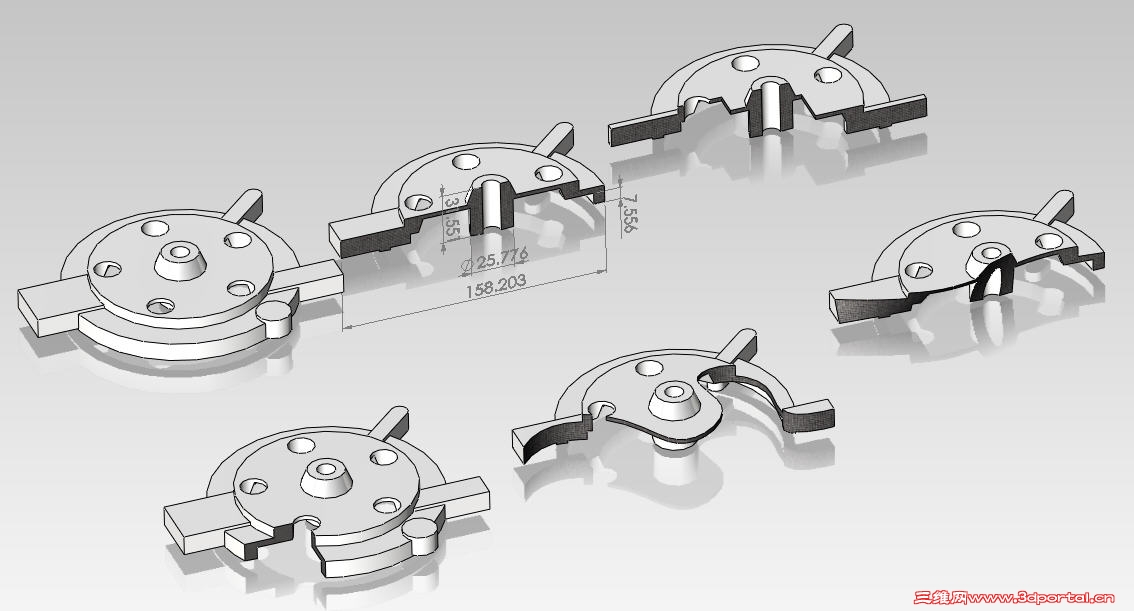

不是剖面，是采用配置切除，附件供有兴趣的朋友参考SW2011SP5格式。

零件1.rar (641.16 KB, 下载次数: 20)

zxq314 · 发表于 2012-5-15 08:31:30

38楼的不错耶，你那个是剖面形成的，还是拉伸切除啊？

caochunbiao · 发表于 2012-5-15 09:23:03

观摩学习，好高深的学问啊

erjsi · 发表于 2012-5-15 11:09:20

20--21楼是高手，不错，值得学习

304249948 · 发表于 2012-5-15 12:02:42

出乎意料，39楼那样和拉伸切除没什么分别哪，不能从根本上解决问题，当然，这只是我个人不成熟的看法

304249948 · 发表于 2012-5-30 17:32:56

顶上去哪

licoolicoo · 发表于 2012-5-30 21:52:16

配置切除各到工程图时的剖面图。意思都差不多吗。目的就是想要看到剖开后的效果。关键是要打上剖面线。

wwl970 · 发表于 2012-5-31 10:04:00

我同意20楼21楼的说法

wwl970 · 发表于 2012-5-31 10:18:21

我在三维视图上标注怎么数字前有 TRUE 字样的

haocheng1011 · 发表于 2012-5-31 11:15:40

多配置，切除，在投影视图中旋转该视图即可
