45度斜三通的交面怎么改改啊？？？？？？

lcr2306 · 发表于 2011-11-6 15:00:45

我想这个应该符合你的要求了

lindong678 · 发表于 2011-11-6 15:16:50

如果是放样下料的，看能不能转成钣金零件再展开计算一下比较靠谱

acheng8465 · 发表于 2011-11-6 19:27:51

26L的朋友，不是那样的呀，说到底做出来的东西就两个，焊接起来下面是个正圆，最好相贯线无限接近下缘直径，你这样的放出来不好焊啊

acheng8465 · 发表于 2011-11-6 19:30:30

cheng123654 ，这位老师的点评很深入我心，放出来的东西也是我想要的，我的表达能力不强，可能其他的老师没有领会我的意思实在抱歉。

lcr2306 · 发表于 2011-11-6 20:23:57

我的也是正圆形的，而且轴线夹角是45度，完全按楼主要求做的，只不过不是钣金件罢了

cheng123654 · 发表于 2011-11-7 12:25:50

1965043
& [1 m. g: w* h3 ^3 K S不知这个面您画的是个平面还是圆面呢，工艺要求做出的是个圆面。
6 T2 K5 t& @9 M$ H1 H) }' Jacheng8465 发表于 2011-11-5 17:51 http://www.3dportal.cn/discuz/images/common/back.gif

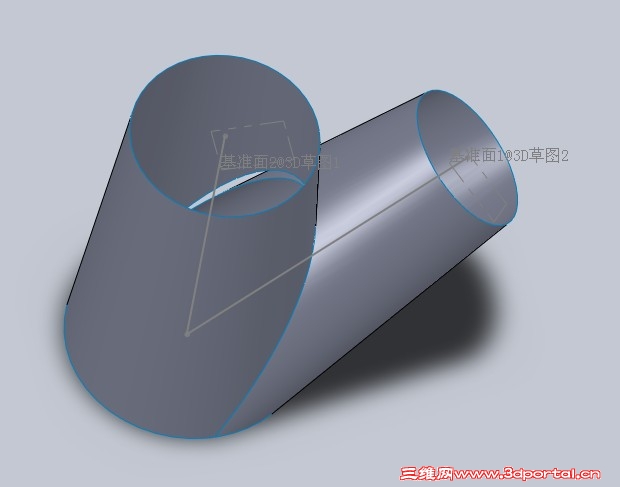

这个面是曲面，不是平面的，原件被我删了，当时我觉得没有用了，你自己用曲面画一下就知道了，我也是个新手，其实那个相贯线是直线，且通过底圆的直径，这是为了便于铆工放样的，你问一下你们单位的铆工师傅就知道了

acheng8465 · 发表于 2011-11-7 15:16:49

我才叫新手啊，他们都用CAD画，或者更牛的手工放样，就我用这东西画，我弄懂这个再琢磨T型三通去。
问题是不会用曲面画，能不能抽空说点步骤哈。

acheng8465 · 发表于 2011-11-7 15:17:59

30L的老师啊，我就是要用钣金啊，这个是个焊接工程。

acheng8465 · 发表于 2011-11-7 17:19:55

本帖最后由 acheng8465 于 2011-11-7 17:24 编辑

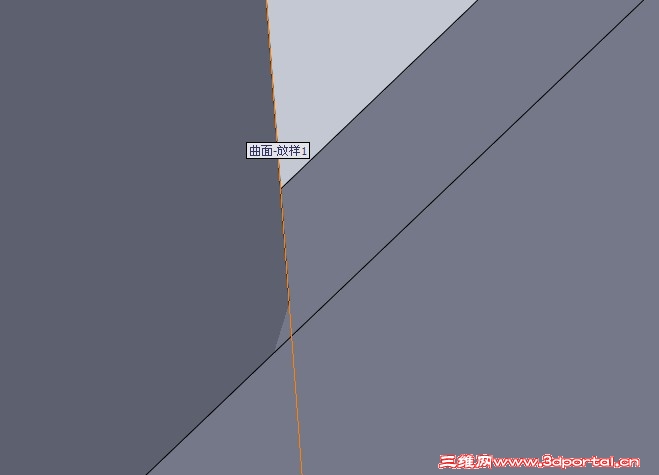

我现在用的曲线放样，但是我怎么拉条线来剪切曲面呢，我用的前视，怎么从原点到相贯线上面的那一点拉一条最准确的线，然后我来剪切曲面。

acheng8465 · 发表于 2011-11-7 17:27:13

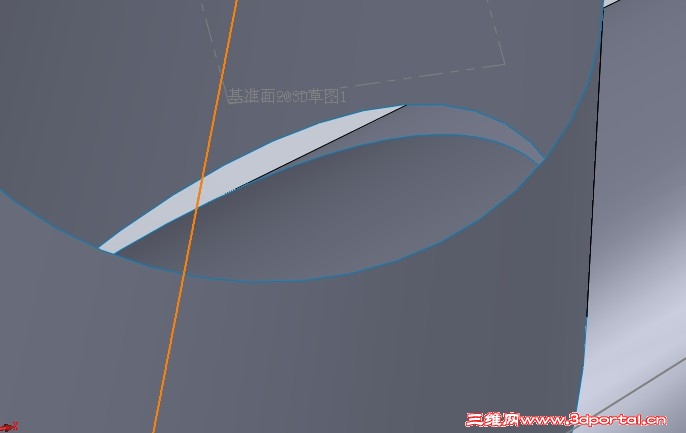

我随便拉了条线，然后剪切了，两个类圆柱就有了缝隙了，该如何给补起来啊

acheng8465 · 发表于 2011-11-7 18:33:45

如果按曲面画，我如何展开钣金呢？

acheng8465 · 发表于 2011-11-8 09:55:58

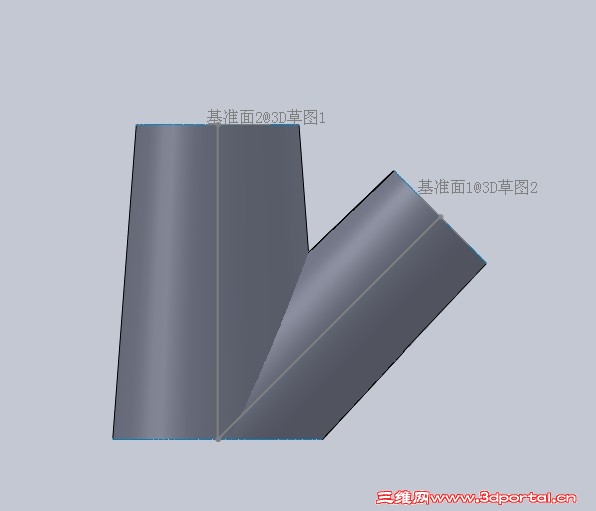

就这种三通，该怎样画是最正确的啊，画完得怎样展开啊。

acheng8465 · 发表于 2011-11-8 12:23:26

我还是按照第一次画的三通弄的，但是不会展开

零件6.rar (99.48 KB, 下载次数: 6)

jone_zhao · 发表于 2011-11-15 10:33:05

不是你画的有问题，而是二维图有问题
