3D 转2D，非线性转化，而是面的转化，美国工程师的做法

hongwei_1987jp · 发表于 2011-7-31 19:40:07

本帖最后由 hongwei_1987jp 于 2011-7-31 19:41 编辑

看来是消失了------------

看不到啦

jackchen_9527 · 发表于 2011-7-31 22:25:21

26# hongwei_1987jp

各位兄弟，我没有消失。
我没有炫耀的意思，我的CAD技术很差，我在努力学习。
我没有哈外，也没其他意思。
希望大家不要攻击我。
我只是想解决问题，而且我是一个追求完美的人。。
这个帖子是没有说明白问题，这是我的错误，我给大家道歉！

缘由是这样的，
我在整理一堆报废的文件时，无意中我见过一个美国工程师做的机械图，是用CAD做的，打印在A4纸上，里面有一个零件，它的表面是Solidwork里面3D图看到的那种面，很漂亮，不是CAD里面的线性结构。只是现在我找不到那种图纸了，我就虚心发上来问问。
没想到大家反映这么激烈。
如果我找到同样的图纸，我也会发上来给大家看看的。
请记住！我一定会给大家发上来看的。

至于面试，希望大家不要以此为借口攻击我。。。。。即使一个在公司里面收拾破烂的工人，但是他谦虚好学，虚心求教，他有兴趣发现问题，交流探讨，我们就应该尊正他！！

jackchen_9527 · 发表于 2011-7-31 22:30:09

23# 营口制造

请你不要攻击我！
我上面回复你了。
大家都是中国人，没有必要在窝里斗。
日本人都嘲笑中国人，一个人是龙，一群人是虫。
我希望，这个嘲笑，在我们这一代人身上断绝。

请你记住！我一定会把图纸发上来给大家看的。

ZIBENJIA88 · 发表于 2011-7-31 22:38:21

其实楼主可能知道如何做的，分享下啊

pzhzs · 发表于 2011-8-1 01:09:22

26# hongwei_1987jp * e! j: E* L% M; U3 }) C; u
* H+ S W6 Z) C3 o) F$ o7 n5 `1 N
...& C2 H- M4 {5 e! F3 l0 k% p
我在整理一堆报废的文件时，无意中我见过一个美国工程师做的机械图，是用CAD做的，打印在A4纸上，里面有一个零件，它的表面是Solidwork里面3D图看到的那种面，很漂亮，不是CAD里面的线性结构。只是现在我找不到那种图纸了，我就虚心发上来问问。...% y1 R, R* B4 b, o* [; {, f
...jackchen_9527 发表于 2011-7-31 22:25 http://www.3dportal.cn/discuz/images/common/back.gif

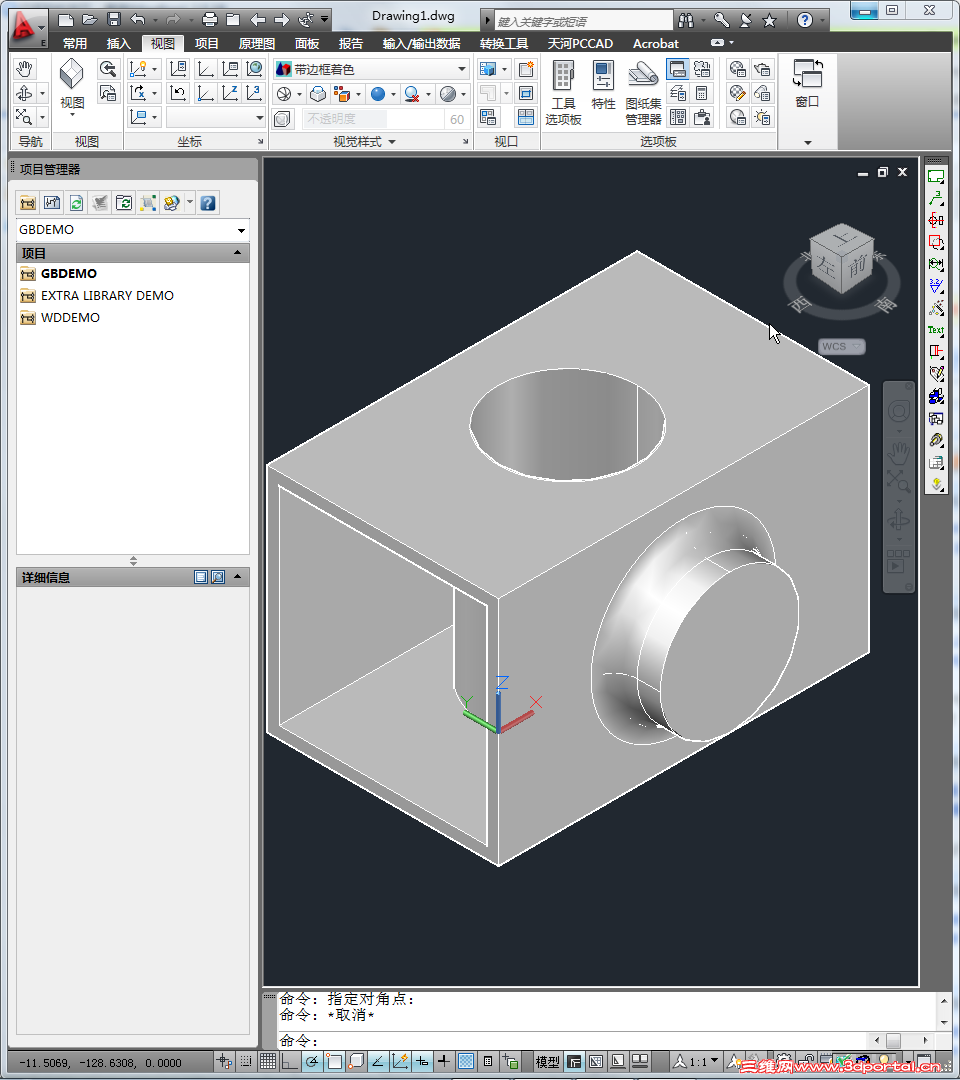

你看到的是面着色 CAD 的 3D 图吧？
是这样的吗？

phzh2009 · 发表于 2011-8-1 09:51:24

6楼正解楼主应该好好看看是不是你要的效果

mubaibyby · 发表于 2011-8-1 09:59:41

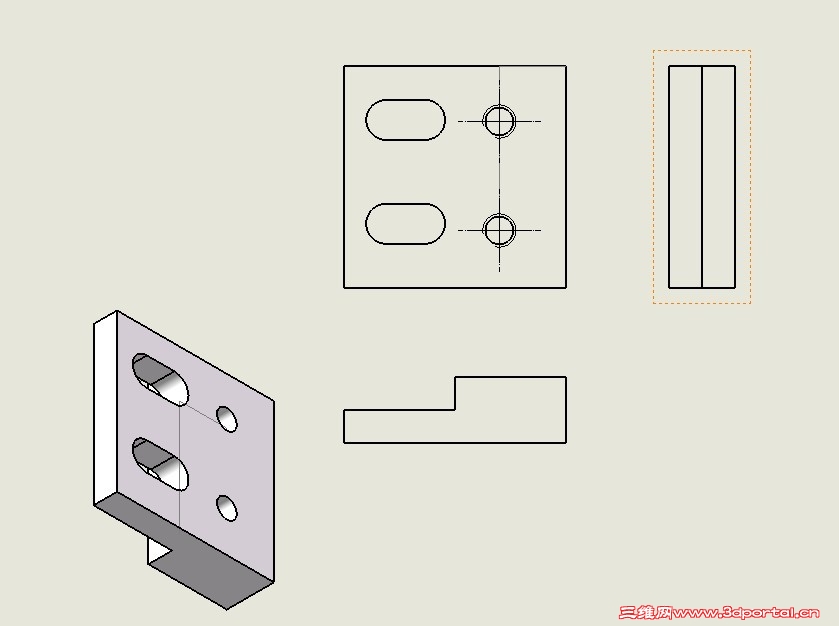

我知道楼主的意思，就像下面这个图

HLJ_LFR · 发表于 2011-8-1 13:04:17

加工方法有关，若用数控加工，详细的尺寸没有必要，只是下料大小或粗加工需要部分尺寸。

zcl2233 · 发表于 2011-8-2 11:03:32

32楼的图纸是SW工程图吧，如果转成CAD，你那个黄色的视图就变成线性的了吧，我是明白楼主的意思，但我也不会，也很想弄明白。

默尐尐 · 发表于 2011-8-2 11:59:13

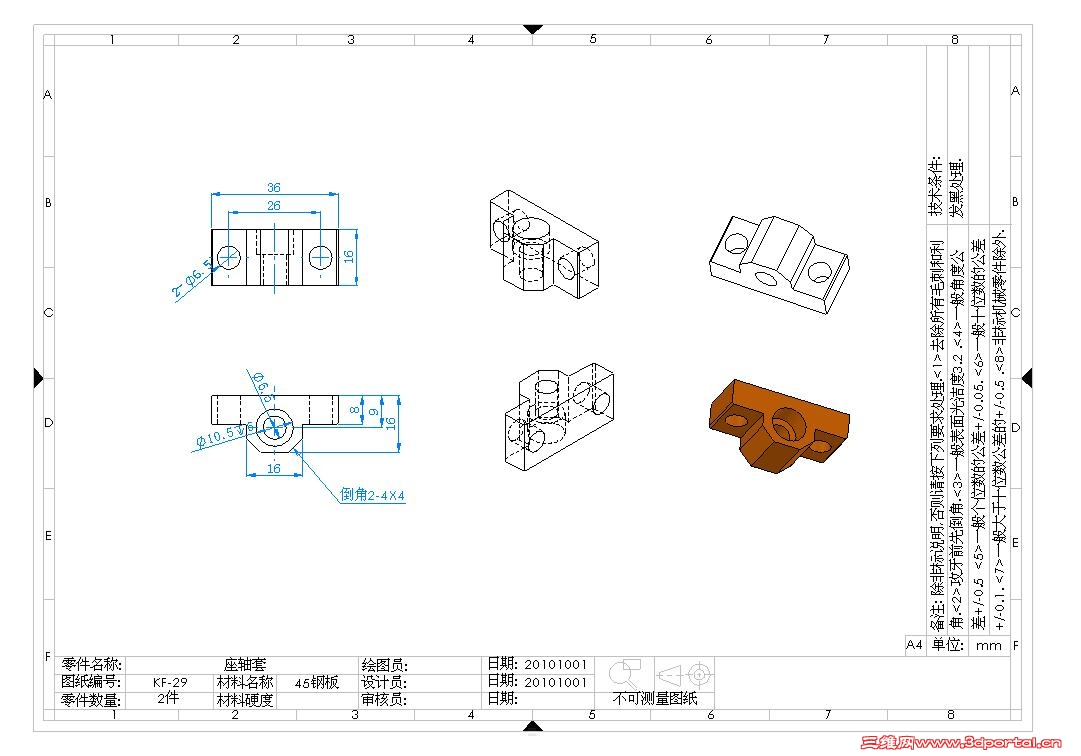

32楼正解吧，以前也经常看到这样的图，但是我觉得二维的够表达了，没用过这个。看看我的图是这样的么，但是只有四个方向，有没有能自己任意转换角度的。
我也是刚刚才接触SW，很多不会
本人菜鸟，求学习

mubaibyby · 发表于 2011-8-2 14:55:33

32楼的图纸是SW工程图吧，如果转成CAD，你那个黄色的视图就变成线性的了吧，我是明白楼主的意思，但我也不会，也很想弄明白。
- f1 Z9 b( m2 o# Q. q6 Dzcl2233 发表于 2011-8-2 11:03 http://www.3dportal.cn/discuz/images/common/back.gif

干嘛动不动就要转成CAD，SW自己的工程图出图一点也不差

jackchen_9527 · 发表于 2011-8-31 14:26:58

32# mubaibyby

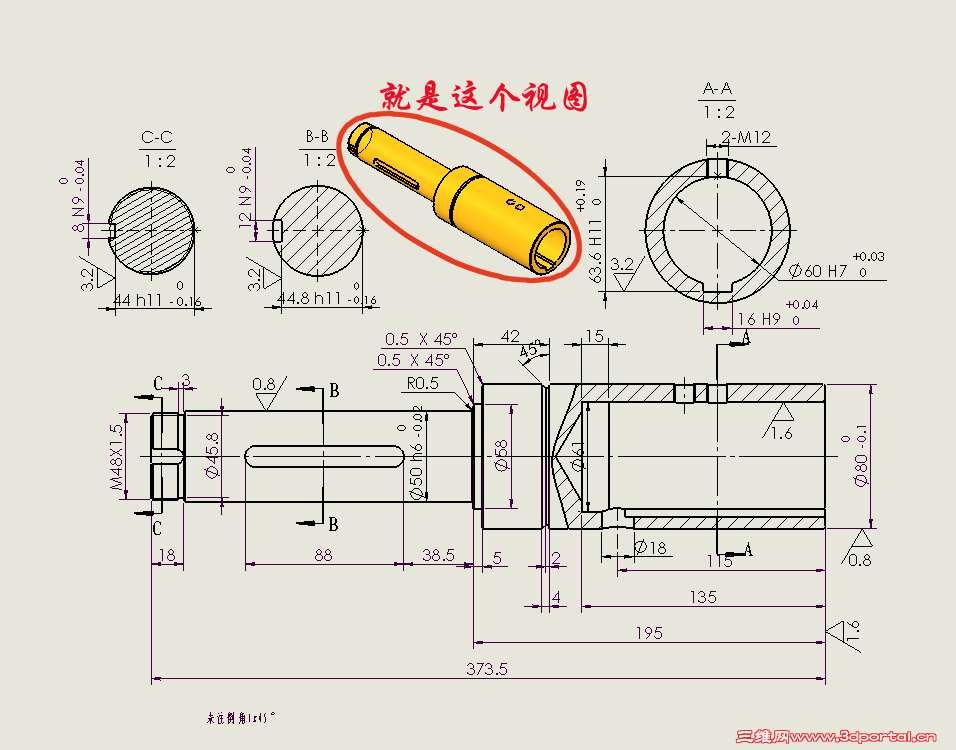

没错.就是这个图纸....

moulding5 · 发表于 2011-8-31 17:57:13

32# mubaibyby
0 M( d- C0 w* T" E$ P8 [* _2 m8 h1 \9 \2 U1 i" |
没错.就是这个图纸....4 c4 W; g6 H3 c$ A5 h1 ^: q9 Q
jackchen_9527 发表于 2011-8-31 14:26 http://www.3dportal.cn/discuz/images/common/back.gif

就一个渲染视图，搞出这么多事！
不得不说，无关于SW使用水平，你的表达能力真的有点。。。。

潜能 · 发表于 2011-9-1 20:36:54

本帖最后由潜能于 2011-9-1 20:39 编辑

这简单啊，工程图里可加3D图啊。用实线、虚线、上色都可以啊。

liweisky · 发表于 2011-9-1 21:14:58

30# pzhzs

这位朋友，你的PCCAD是和那个软件集成在一起了？为何里面还有“原理图”、“项目”这样的菜单？
