新人请教，前辈请进

awnu4f3s · 发表于 2011-2-10 20:35:15

装配体中的阵列种类比零件模型中要少得多，如零件模型中的曲线阵列、草图阵列等很实用的阵列在装配体中都不支持。幸好装配体中有一个特殊的阵列方法，就是“特征阵列”，我们可以用特征阵列来模拟零件模型中的曲线阵 ...! N- I# x* ^, }! P& j
w_hs1 发表于 2011-2-10 19:53 http://www.3dportal.cn/discuz/images/common/back.gif

还有上次前辈做的那个方法看起来更简单快捷，是哪个版本做的，2010吗？那个方法里在零件下面的阵列辅助件是什么功能？找了好久没找到。

w_hs1 · 发表于 2011-2-11 07:59:14

本帖最后由 w_hs1 于 2011-2-11 08:50 编辑

1、点选曲面，“工具”——“草图绘制实体”——“曲面上的样条曲线”，则绘制的3D曲线在选定的曲面上。
2、上次的动画和这次的教程做法完全一样，只不过上次的阵列辅助件现在改称为阵列定位模板而已。由于上次动画中的模板特征树未展开，所以给你不同的感觉。
3、我现在的版本是SW2010，手头未安装SW2007，所以你只能按教程自己试一下。
4、之所以这样做，考虑与阵列数无关，不至于因阵列数加大而无法忍受。

34818887 · 发表于 2011-2-11 08:09:17

其实这个有很多方法嘛！咱们共同学习提高！

tieren02 · 发表于 2011-2-11 11:25:56

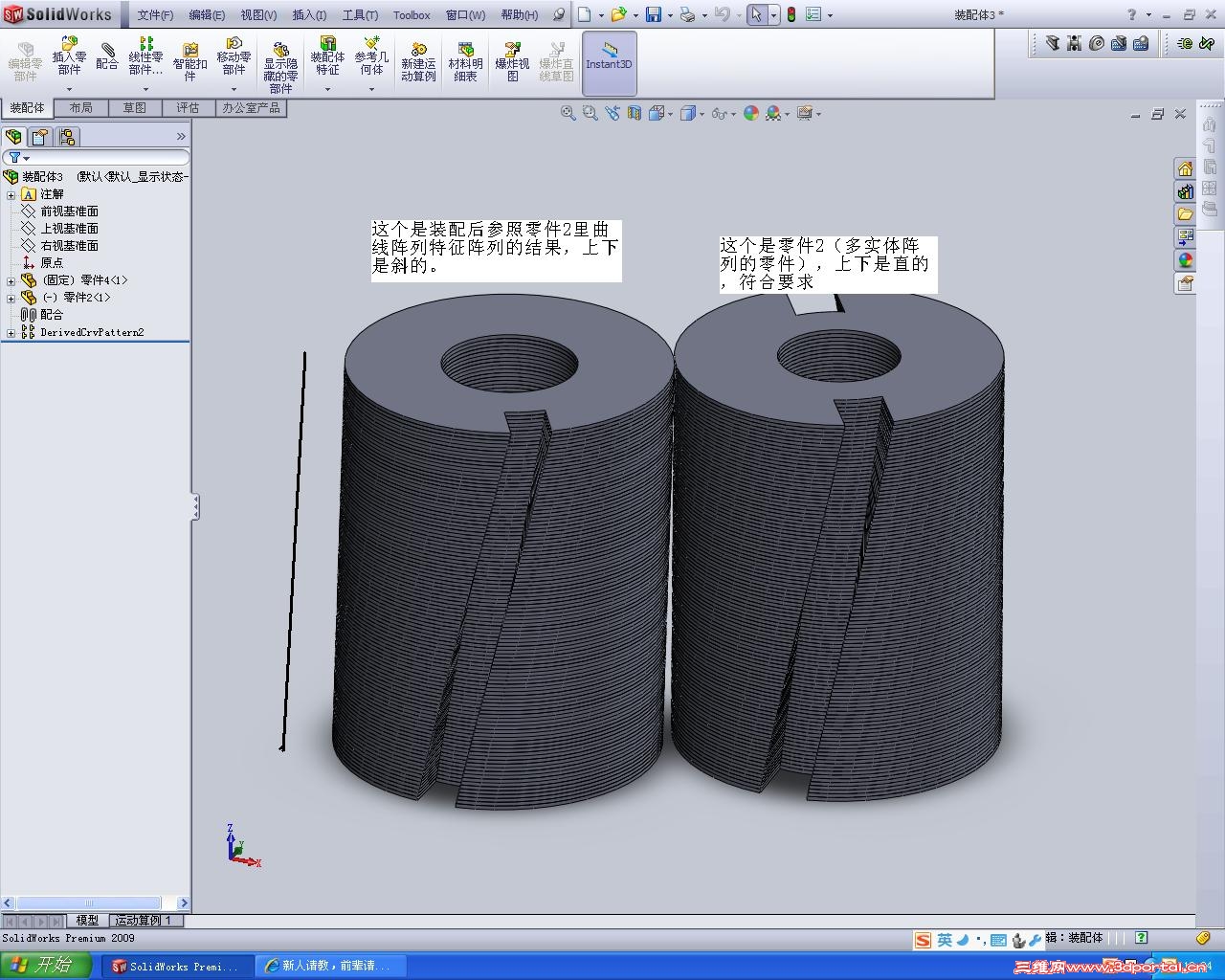

如图，我在零件2里曲线阵列出多实体没问题，可在装配体里阵列零件4的时候（参照零件2曲线阵列特征阵列的）为什么结果总是斜着的？哪里没设置好呢

KT-KID · 发表于 2011-2-11 11:37:21

按照不老叔前辈的方法做出来了，就是不知道为什么会出现很多干涉。。。

tieren02 · 发表于 2011-2-11 12:42:34

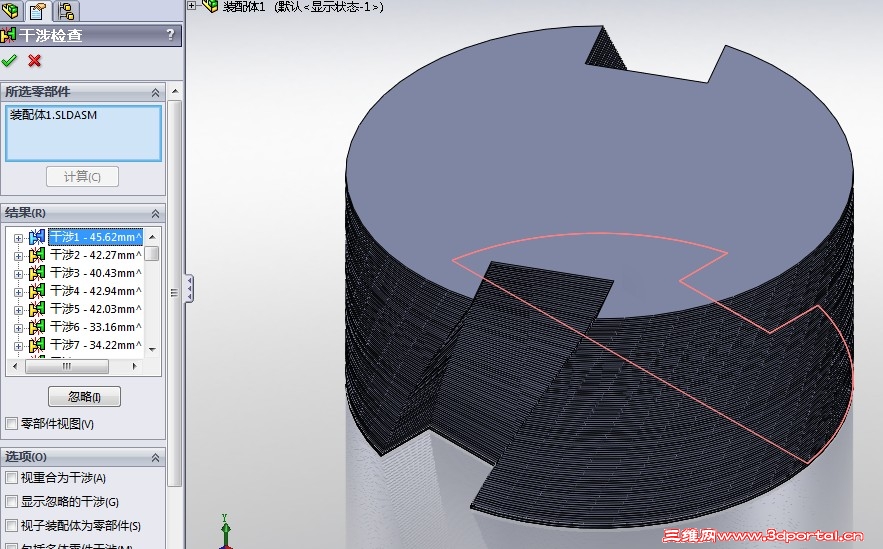

是不是你做的也是斜的所以才好多干涉啊，我就是斜着的才有好多干涉

fatfrog · 发表于 2011-2-11 13:06:29

学习中，有点收获。

KT-KID · 发表于 2011-2-11 14:05:19

31# tieren02
应该不算是斜的我看了不老叔传上来的源文件也有这个问题。

awnu4f3s · 发表于 2011-2-11 18:39:20

1、点选曲面，“工具”——“草图绘制实体”——“曲面上的样条曲线”，则绘制的3D曲线在选定的曲面上。
' c, [& j5 I' h7 C% h/ Z% Z2、上次的动画和这次的教程做法完全一样，只不过上次的阵列辅助件现在改称为阵列定位模板而已。由于上次动 ...
! @. n( l6 }9 T v& Rw_hs1 发表于 2011-2-11 07:59 http://www.3dportal.cn/discuz/images/common/back.gif

再次感谢不老前辈授业解惑。

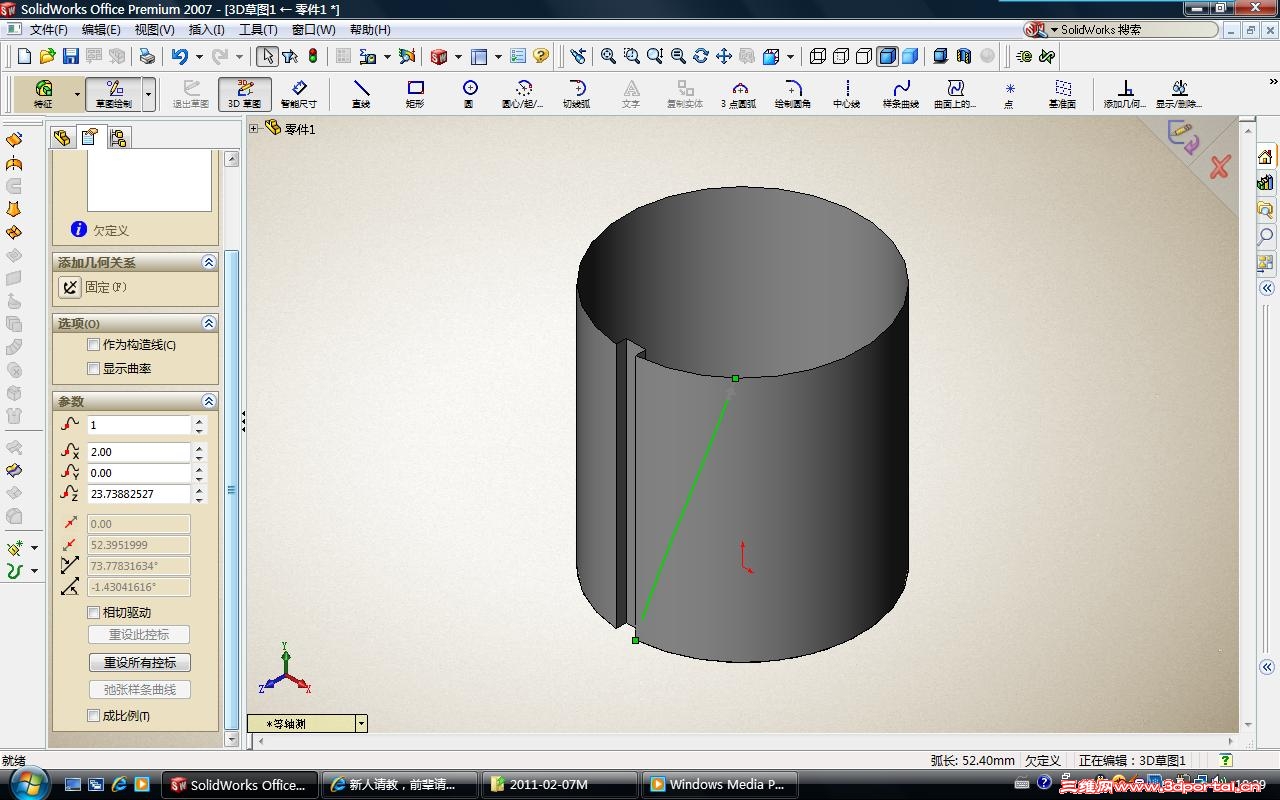

找是找到“曲面上的样条曲线”，但是不知道在哪设曲线的高度和扫角，难到是版本差异吗，我这07版显示的是坐标的形式，看来得去装个10版本了。

six06 · 发表于 2011-2-12 20:51:48

每一次看不老前辈的帖子，都能学到新的东西......

awnu4f3s · 发表于 2011-2-13 17:43:55

1、点选曲面，“工具”——“草图绘制实体”——“曲面上的样条曲线”，则绘制的3D曲线在选定的曲面上。
; i2 f/ g- z& g1 ]. G- w$ y- o2、上次的动画和这次的教程做法完全一样，只不过上次的阵列辅助件现在改称为阵列定位模板而已。由于上次动 ...3 i# W1 f/ k# M# B e5 j
w_hs1 发表于 2011-2-11 07:59 http://www.3dportal.cn/discuz/images/common/back.gif

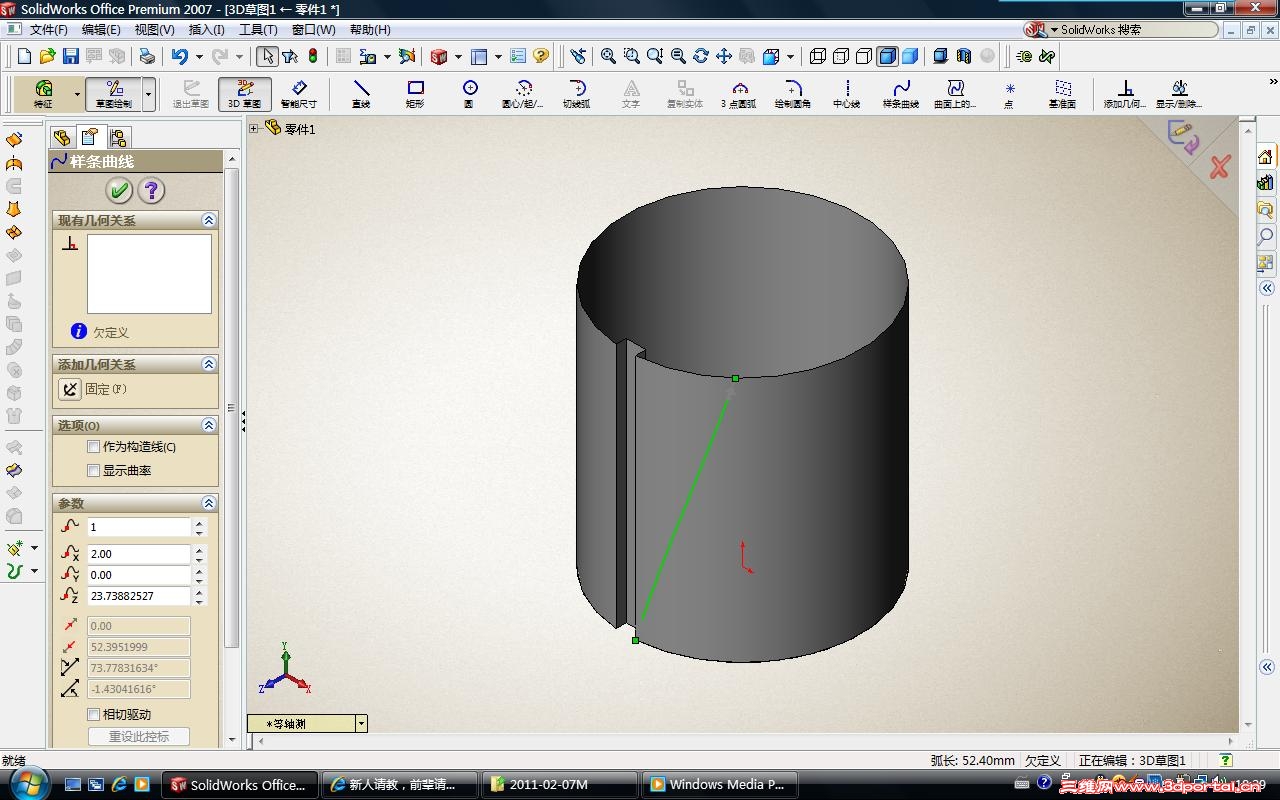

不老前辈，2010版本“曲面上的样条曲线”上我找过了，也没找到曲线的高度和扫角，不知道在哪里设？

awnu4f3s · 发表于 2011-2-26 12:49:33

装配体中的阵列种类比零件模型中要少得多，如零件模型中的曲线阵列、草图阵列等很实用的阵列在装配体中都不支持。幸好装配体中有一个特殊的阵列方法，就是“特征阵列”，我们可以用特征阵列来模拟零件模型中的曲线阵 ...- m7 X- Y5 J. W6 s1 X
w_hs1 发表于 2011-2-10 19:53 http://www.3dportal.cn/discuz/images/common/back.gif

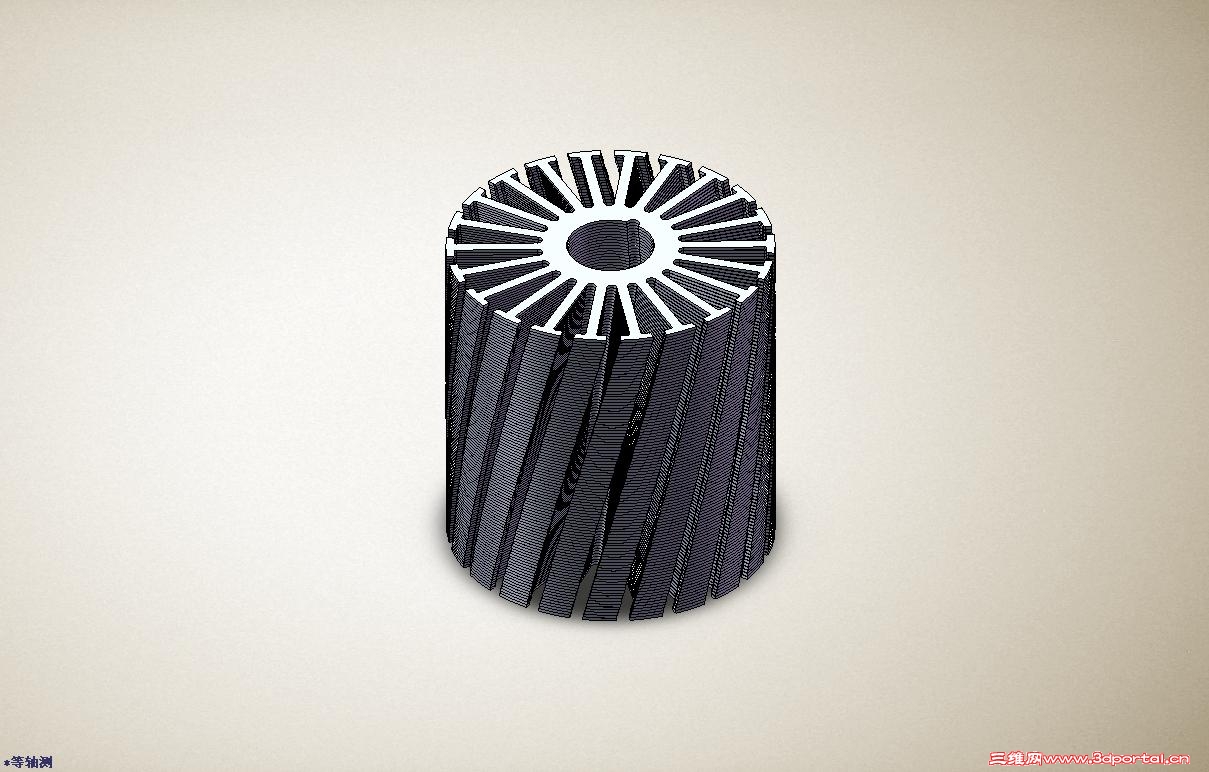

感谢不老前辈赐教，经过几次试画，终于做出来了。不老叔威武不老叔荡漾

awnu4f3s · 发表于 2011-2-26 12:55:43

感谢不老前辈赐教，经过几次试画，终于做出来了。不老叔威武不老叔荡漾
- c& ~4 X/ O9 Y, v7 s) r: Aawnu4f3s 发表于 2011-2-26 12:49 http://www.3dportal.cn/discuz/images/common/back.gif

问题已解决，请管理员将贴子分到已解决状态，谢谢。
