[已答复] ST2尺寸没有尺寸值

[复制链接]
wangbinzuoqin
发表于 2010-12-28 23:01:41 | 显示全部楼层 |阅读模式 来自： 新加坡

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要 登录 才可以下载或查看，没有帐号？注册

x
http://file:///C:/Documents%20and%20Settings/WANGBIN/Application%20Data/Tencent/Users/724796469/QQ/WinTemp/RichOle/5ZB8TH1@$X66FEZ37HXARL8.jpg
回复

举报

3DST明明白白
发表于 2010-12-28 23:33:02 | 显示全部楼层 来自： 中国广东江门
图片没传上来
回复 支持 反对

举报

大有茗堂
发表于 2010-12-29 19:40:23 | 显示全部楼层 来自： 中国浙江丽水
难道是你将标注类型设置为空白了。
回复 支持 反对

举报

3DST明明白白
发表于 2010-12-29 21:29:01 | 显示全部楼层 来自： 中国广东江门
应该是楼上说的情况了
回复 支持 反对

举报

wangbinzuoqin
 楼主| 发表于 2010-12-29 23:01:57 | 显示全部楼层 来自： 新加坡
http:// 应该不是你们说的原因,我已经看过,标注样式是ISO, 字体也是可以显示的字体Arial
回复 支持 反对

举报

wangbinzuoqin
 楼主| 发表于 2010-12-29 23:04:30 | 显示全部楼层 来自： 新加坡
本帖最后由 wangbinzuoqin 于 2010-12-29 23:12 编辑
2 v2 ?" n- l3 m/ N. h$ V/ E2 ~
2 W$ z$ r" |3 h2 j+ l- y: N9 c- }正在加载照片，请稍候…
5 a5 ?. ?& @, |& A6 V: vhttp://a204.photo.store.qq.com/http_imgload.cgi?/rurl4_s=4bdc626862951bf60fbd87b6273dabda1c5b8214c792d583bf864f7a3dff2628c74d35481c612664fa26968a0f945cffd94516ed00052ebaa803faa219c473f757e40c92222a86160f84e9c795fd333aaa8ada40&a=204&b=202http://b202.photo.store.qq.com/http_imgload.cgi?/rurl4_b=4bdc626862951bf60fbd87b6273dabda0823adfbb853961d7d45e3ca46c1c1e8b385e126231812891b53450add1a3e768574fc8fb5ced3d4e143b64842252299cd02b9c5dc06640c8e2be566f1fe950a673a8282&a=204&b=202
回复 支持 反对

举报

3DST明明白白
发表于 2010-12-30 08:17:53 | 显示全部楼层 来自： 中国广东江门
5# wangbinzuoqin
/ b) }( f5 H- F$ B: _, Q1 l' ]. L0 @- W5 l& h- p# Y2 H7 n
虽然看不到你发的图片，但是从你表达的意思看分析，你还没有明白我们所说的意思，5 t+ h4 b  _; g8 Y% _: o" Z$ r2 o
" m0 W6 S0 Q5 C; m& _* i
将下面的地方设置为额定，如果有公差就选择有公差的
回复 支持 反对

举报

wangbinzuoqin
 楼主| 发表于 2010-12-30 13:03:47 | 显示全部楼层 来自： 新加坡
大哥,我的是在同步建模环境下
回复 支持 反对

举报

3DST明明白白
发表于 2010-12-30 15:37:59 | 显示全部楼层 来自： 中国广东江门
本帖最后由 3DST明明白白 于 2010-12-30 15:39 编辑 0 e6 g+ V# K% e& s1 Q7 i. ~5 f8 k; i
. S, m: w. _' {5 G4 J* ?
8# wangbinzuoqin
. ?6 h' q. U$ [, f8 S8 b6 R9 m2 y
9 K$ K' Q0 F0 K# }8 H9 M这个尺寸标注跟同步和传统有什么关系？ 你最好把图片贴上来
回复 支持 反对

举报

xyzxsm
发表于 2010-12-30 17:31:37 | 显示全部楼层 来自： 中国江苏常州
本帖最后由 xyzxsm 于 2010-12-30 18:13 编辑
9 k) p6 S. _8 g3 q/ F, b% Q& w

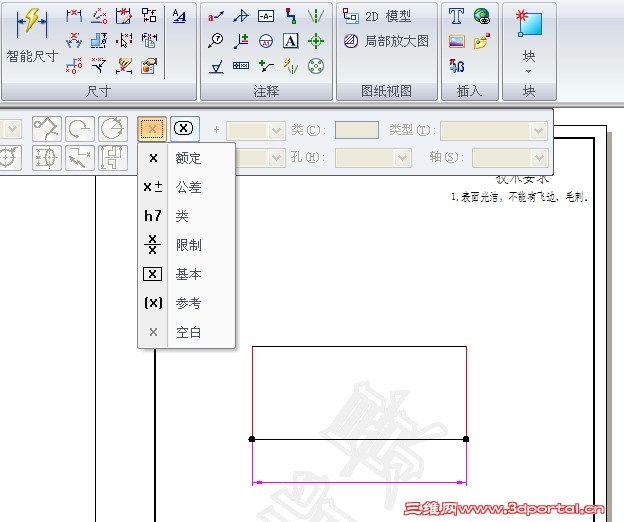

4 a% ^- Z5 |1 O; q, x上个星期我想做一个哑巴图（就是只有尺寸标注线不要尺寸值），可惜在工程图界面我不知怎么办，原来那个地方还可以点空白！: u  L! X" |+ y" w7 J3 j, z2 s6 h
哑巴图就出来了！* y7 q0 U- d( m1 p, g# ]
回复 支持 反对

举报

xyzxsm
发表于 2010-12-30 18:35:17 | 显示全部楼层 来自： 中国江苏常州
8# wangbinzuoqin
6 e- u8 x, _2 v

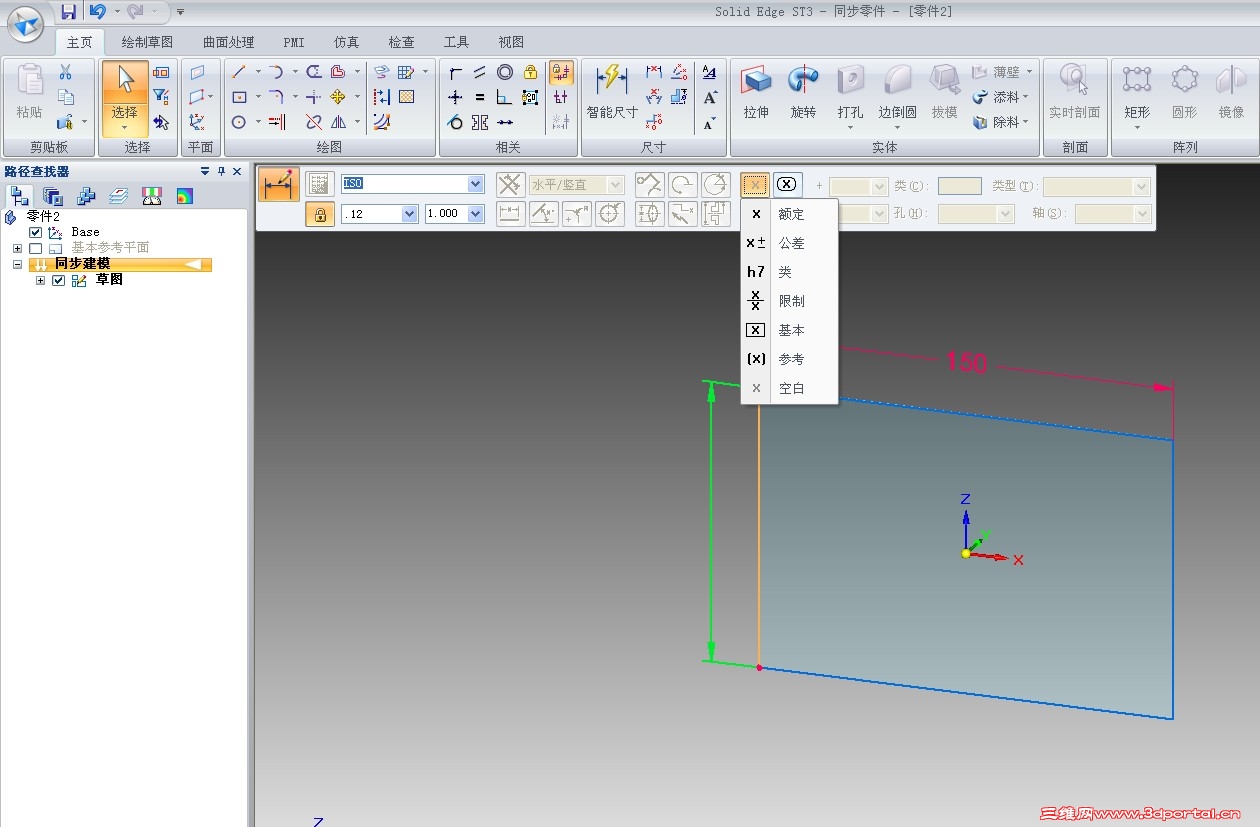

$ z" G* o, R; c/ |8 i如果你在建模环境下，点了那个空白，把那个X变灰了，就不会显示尺寸值了！ * f3 u$ e6 b, C7 ^. X3 y9 l3 z# H

评分

参与人数 1三维币 +2 收起 理由
3DST明明白白 + 2 助人！

查看全部评分

回复 支持 反对

举报

3DST明明白白
发表于 2010-12-30 20:47:25 | 显示全部楼层 来自： 中国广东江门
SE做的工程图非常漂亮的
回复 支持 反对

举报

大有茗堂
发表于 2010-12-30 21:09:22 | 显示全部楼层 来自： 中国浙江丽水
10# xyzxsm
. E) K7 c9 |: x% K8 n8 s见7楼图片中的最后一项。那就是“空白”，将尺寸设置为空白后就不显示了。
回复 支持 反对

举报

wangbinzuoqin
 楼主| 发表于 2011-1-1 09:24:46 | 显示全部楼层 来自： 新加坡
谢谢各位热心的回答,通过以上回答,我明白了具体的原因,由于我是ＳＥ初学者,　所以对其不是很熟悉.
; G/ L; A& R/ J5 c% c! ?+ _+ g! j" l' T% K* [
请问大家出现这种原因后,怎样把模板设置成显示,　不然要每个尺寸去设置不累死人了?
回复 支持 反对

举报

xyzxsm
发表于 2011-1-1 09:56:03 | 显示全部楼层 来自： 中国江苏常州
14# wangbinzuoqin 9 p/ F/ _+ `9 P! x9 T1 s* ^" j
把你改好后的文件另存为模板文件（在安装文件夹Solid Edge ST2/Template）就行了！
回复 支持 反对

举报

大有茗堂
发表于 2011-1-14 22:29:07 | 显示全部楼层 来自： 中国浙江丽水
15# xyzxsm ( a6 s" x& ]' g  D5 A% }8 O
提醒的很对。这样就能保证以后新建的文件都不会出现此问题了。
