工程图丢零件？

gxp1014 · 发表于 2010-12-23 17:39:29

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

x

装配图转工程图是，经常有些零件不显示，不知为什么？

cloudpeng · 发表于 2010-12-23 21:43:43

我遇到过单独的面不显示，只要设置一下也就可以了。

gxp1014 · 发表于 2010-12-24 17:01:57

本帖最后由 gxp1014 于 2010-12-25 21:27 编辑

已找到原因：工程图设置去掉“自动隐藏零部件”；
不过俺尚不明白，什么样的零部件是被自动隐藏的?

在工程图里，同样是阀块，就有的不显示；同样是弯头，也有的不显示，

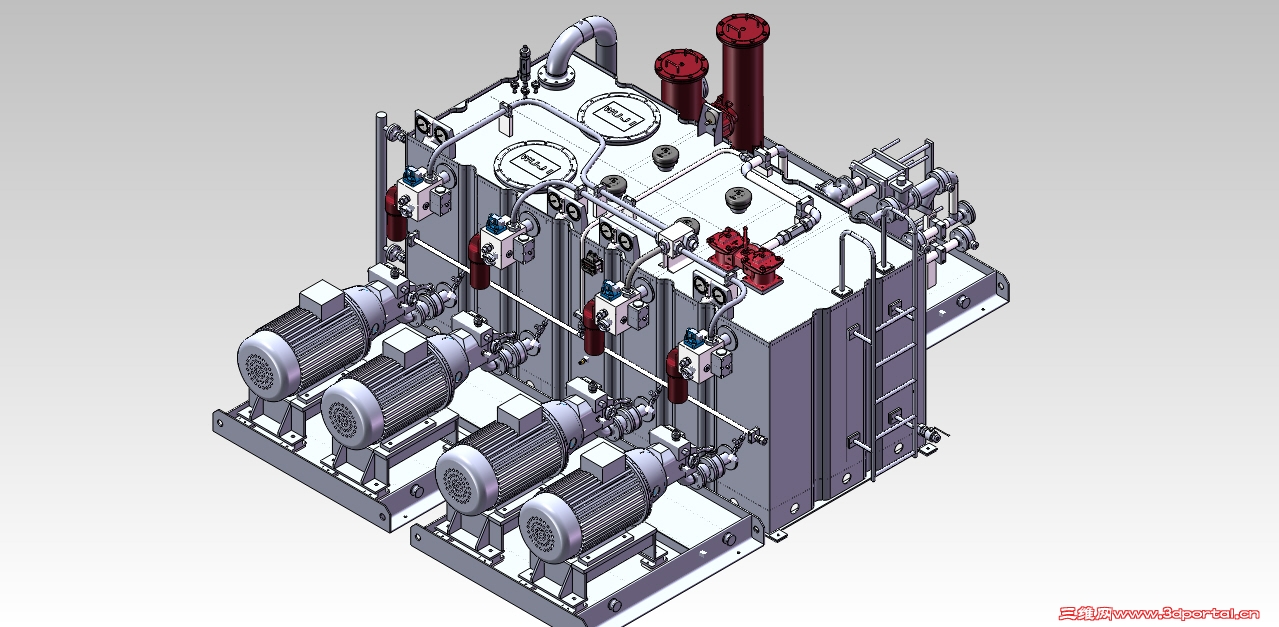

文件太大，有170多MB，上传太痛苦了，发个照片吧：

feejoy · 发表于 2010-12-25 11:58:26

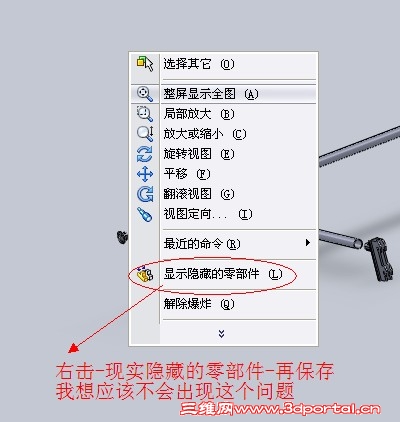

呵呵，是不是这样的： QKPU_ZLNUD`AS0(%X9EBZDT.jpg

huangliulun · 发表于 2010-12-25 14:19:18

5楼的是正解

gxp1014 · 发表于 2010-12-25 21:26:50

本帖最后由 gxp1014 于 2010-12-25 21:32 编辑

是在选项设置里-工程图选项卡里的“自动隐藏零部件”选项；
如5#的方法，等已经隐藏了再去显示太麻烦，而且每个视图都得修改设置！

（不好意思，俺上面说错了，不是装配图，是工程图，已改过！）

rockyhuo · 发表于 2010-12-25 22:52:37

我试过一次SW自己把我的一个零件自动删除掉，而且是外部零件的。
