[求助] 这个标注如何标注

[复制链接]
发表于 2010-12-10 21:51:27 | 显示全部楼层 |阅读模式 来自: 中国山东青岛

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
请教这个标准的螺纹该怎么标注啊?急求高人指点JB/T 8249.2-19992 D' W/ c# Y. P3 u2 b- R: r" N! K
还有这个JB/T 8252-1995
发表于 2010-12-11 07:52:38 | 显示全部楼层 来自: 中国北京
标准号都有了,怎么标看标准呀
 楼主| 发表于 2010-12-11 09:04:40 | 显示全部楼层 来自: 中国山东青岛
2# gxp1014 $ W4 I7 r, C$ A( a" g$ n
哪里能有这个标准啊?机械设计手册上好像没有
发表于 2010-12-11 09:45:29 | 显示全部楼层 来自: 中国四川成都

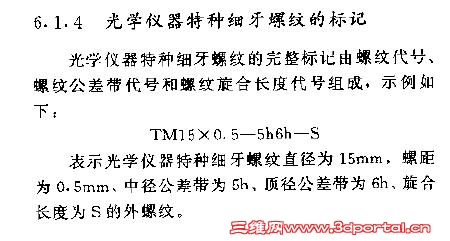

标注见图/ V3 g3 p0 b% }5 H4 T

; D' C4 T) c: p# V! [4 \4 U 未命名.JPG

JBT 8249.2-1999 照相机 三脚架连接螺纹.pdf

88.59 KB, 下载次数: 2

JBT 8252-1999 直径100毫米以内的前镜筒与附件的配合尺寸.PDF

60.09 KB, 下载次数: 3

发表于 2010-12-11 11:00:47 | 显示全部楼层 来自: 中国河南郑州
标准号都知道了还不知道怎么找//
6 G$ q  [4 R$ g/ c$ F+ a0 @$ ?http://bbs.zhaobz.com/index.php/ k2 N! N$ u* R1 r. p
找标准的
发表于 2010-12-11 11:13:54 | 显示全部楼层 来自: 中国山西晋中
本帖最后由 gaoyns 于 2010-12-11 11:22 编辑 % ^) Q% U- u7 ~$ G. v4 n

. p6 u) ~  D0 E+ }- B* x0 gJB/T 8249.2-1999是照相机三角架连接螺纹,基本上是UNC统一标准粗牙螺纹,牙形角为60°,螺纹公差按UNC螺纹公差。只有两种规格,即1/4-20和3/8-16,在一般情况下尽量采用前者。标注同UNC螺纹标法。
# g; o( V% H' J( Z$ GJB/T 8252-1995是镜头连接螺纹,是公制细牙螺纹,标法如M60×0.75.
 楼主| 发表于 2010-12-11 14:04:07 | 显示全部楼层 来自: 中国山东青岛
非常感谢!
 楼主| 发表于 2010-12-11 14:11:29 | 显示全部楼层 来自: 中国山东青岛
6# gaoyns
  I& X3 h6 V0 R$ ]5 d: b) \" dJB/T 8249.2-1999中的粗牙螺纹怎么标注呢?比如公称直径是6.350,螺距是1.270,需要标螺距吗?
发表于 2010-12-11 15:58:45 | 显示全部楼层 来自: 中国山西晋中

8# chewanli

本帖最后由 gaoyns 于 2010-12-11 16:00 编辑
9 c2 ^3 L9 [9 W8 @% }1 U# P' [
9 P4 q3 T. |4 e% i8 r. [. w# b2 b公称直径是6.350,螺距是1.270  的表示方法:
" s# V7 S, ?' {9 A1/4-20  JB/T 8249.2
, ^: C1 o/ R1 ?: B1/4-20  ISO 1222* g+ G$ b5 v" a; o  v6 A
1/4-20  UNC
/ J- P5 I/ \& F' G) x, D以上三种表示方法都是同一种螺纹,只不过属于不同标准而已。国内产品尽量用第一种表示,因为我国已颁布此项标准。
 楼主| 发表于 2010-12-11 16:41:54 | 显示全部楼层 来自: 中国山东青岛
9# gaoyns
4 [( F+ U3 H) z3 v那以此类推公称直径9.525 螺距1.588应该这样标注是不是:3//8-16 JB/T 8249.2  1 B2 ]8 |, X1 Y8 k
果然是高人啊!
发表于 2010-12-11 19:47:15 | 显示全部楼层 来自: 中国江苏苏州
英制螺纹就用英制表示,英制加工,为什么一定要转换成公制啊?不管是车床还是丝锥都有对应的可以选择的啊
