本人用CAD2010画的反渗透架台三维图

kangshuanhome · 发表于 2010-12-8 10:32:27

您需要登录才可以下载或查看，没有帐号？注册

x

大家好，附件是我画的内蒙某地一家工厂的反渗透架台三维图，请大家提提意见，本人不会截图，请高手给截个图出来。

反渗透架台三维图.part1.rar (1.91 MB, 下载次数: 90)

marxbat · 发表于 2010-12-8 11:59:37

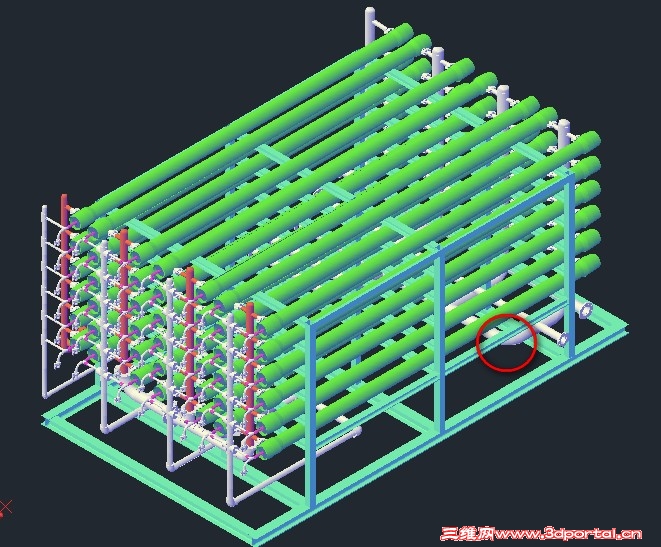

帮你上图。

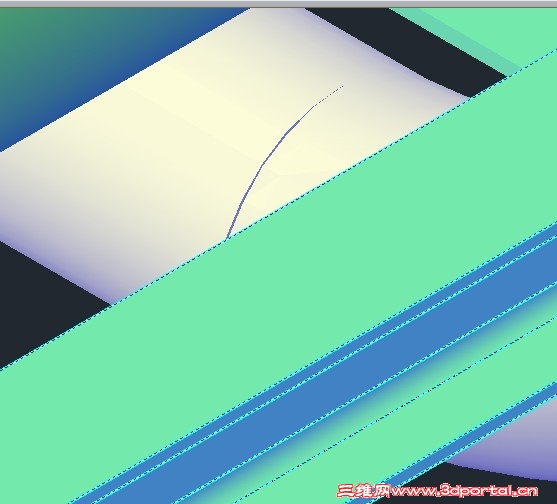

有些管还是分节的，没有对齐（图中红圈）。

kangshuanhome · 发表于 2010-12-8 12:22:18

谢谢楼上这位兄弟，看的比较仔细，回头我改正一下。

ryyhui · 发表于 2010-12-8 22:01:49

楼主居然用CAD画三维，很暴力
不过楼主的头像，挖哈哈。。。。

newllx · 发表于 2011-1-19 19:20:55

不是全套图都出来的吗？很好看啊，期待有更好的图出现，楼主有三维的管件库分享一下吗？

kangshuanhome · 发表于 2011-1-19 20:33:00

管件的图纸我还在画，画完后我会分享给大家的。

qw362551264 · 发表于 2012-1-18 15:24:38

楼主这个事多少吨的反渗透设备啊
