花键的退刀槽应该怎么画？

yhlhz · 发表于 2010-11-29 15:25:20

您需要登录才可以下载或查看，没有帐号？注册

x

本帖最后由 yhlhz 于 2010-11-30 16:20 编辑


ymqiche · 发表于 2010-11-29 16:00:11

用扫描成型

yhlhz · 发表于 2010-11-29 18:21:30

用扫描成型
0 G3 a/ u) K0 {+ a; A, W p* Oymqiche 发表于 2010-11-29 16:00 http://www.3dportal.cn/discuz/images/common/back.gif

具体应该怎么操作？你会吗？能做个教程太好了。

lfjx · 发表于 2010-11-29 18:29:04

送你一个源文件自己研究一下吧

laoxu1112 · 发表于 2010-11-29 20:24:41

如果仅仅是画图练习也就罢了。楼主如果是零件加工，这样的零件恐怕做不出来的。至少是没有这样设计花键轴的。

yhlhz · 发表于 2010-11-29 23:44:11

本帖最后由 yhlhz 于 2010-11-29 23:53 编辑

4# lfjx
网兄这是你的作品，画的很好，因为我不会画所以求教，让我自己研究起码要三年，如果你能发扬大师风范告诉初学者，那只要几分钟。

teayang · 发表于 2010-11-30 10:21:57

在中间位置画出一个轮廓线，两边同时拉伸为一个实体，再圆形阵列几份，最后做布氏运算差，应该就可以了。

sxlfr · 发表于 2010-11-30 10:41:35

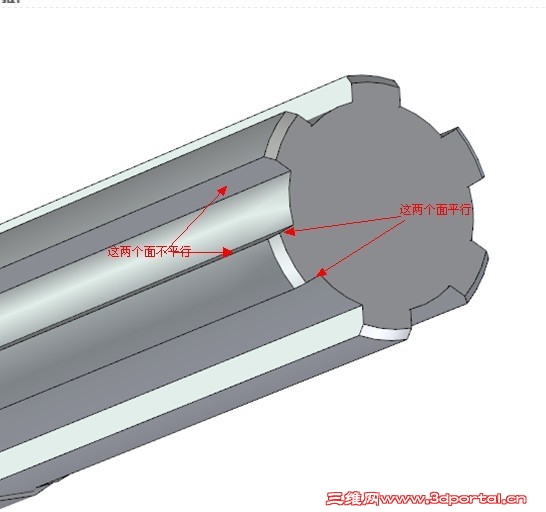

楼主给出的花键图，键的两面是平行的，而草的两面是不平行的（扇形），想不出来这个扇形的实体（轮廓线）怎么画？

cwa9958 · 发表于 2010-11-30 10:45:07

三维设计，其实就是怎么加工就怎么画，
就是说花键，如果用铣刀，就画铣刀的轨迹来除料，这样就好画了，
画图，不能只是为了画图，还要考虑怎么样加工。

ymqiche · 发表于 2010-11-30 11:08:55

本帖最后由 ymqiche 于 2010-11-30 11:12 编辑

楼主给你发上源文件

花键做法源文件.rar (91.35 KB, 下载次数: 109)

yhlhz · 发表于 2010-11-30 15:55:15

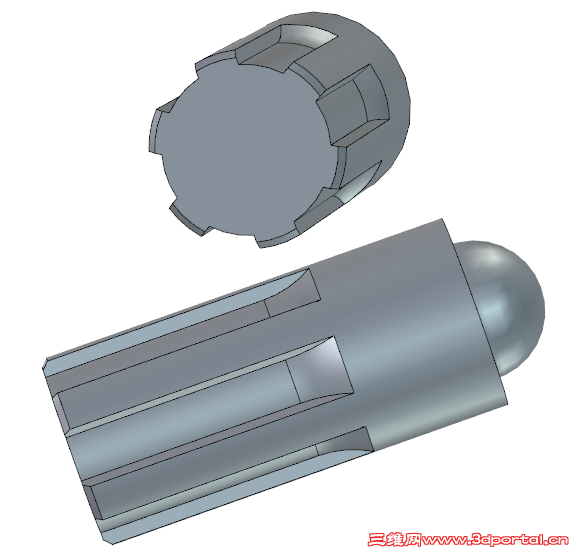

终于画成功了，原来是如此简单，用去料拉伸形成花键，退刀槽用圆弧倒角按铣刀半径点成退刀槽，一句话就解决问题，为什么要搞的如此神神秘秘，难道把简单的事情搞成繁杂就是专家。花键.png

sfcai1214 · 发表于 2010-12-8 13:34:01

怎么没有图纸啊

一蓑烟雨123 · 发表于 2015-10-16 20:24:35

楼主源文件怎么打开的啊

zhctjbd · 发表于 2015-11-5 10:53:36

受教了，感谢发源文件的哈哈

zhctjbd · 发表于 2015-11-5 11:04:44

yhlhz 发表于 2010-11-30 15:55
" \) Q _, n q7 a' |) M终于画成功了，原来是如此简单，用去料拉伸形成花键，退刀槽用圆弧倒角按铣刀半径点成退刀槽，一句话就解决 ...

你这样画是不对的，退刀槽不是这样的
