[原创] 关于系统的三维设计

[复制链接]
发表于 2010-11-15 12:53:58 | 显示全部楼层 |阅读模式 来自: 中国上海

马上注册,结识高手,享用更多资源,轻松玩转三维网社区。

您需要 登录 才可以下载或查看,没有帐号?注册

x
随着国内液压行业的发展以及三维软件的普及,个人觉得设计已经进入三维时代。欢迎大家在此交流
 楼主| 发表于 2010-11-15 12:58:54 | 显示全部楼层 来自: 中国上海

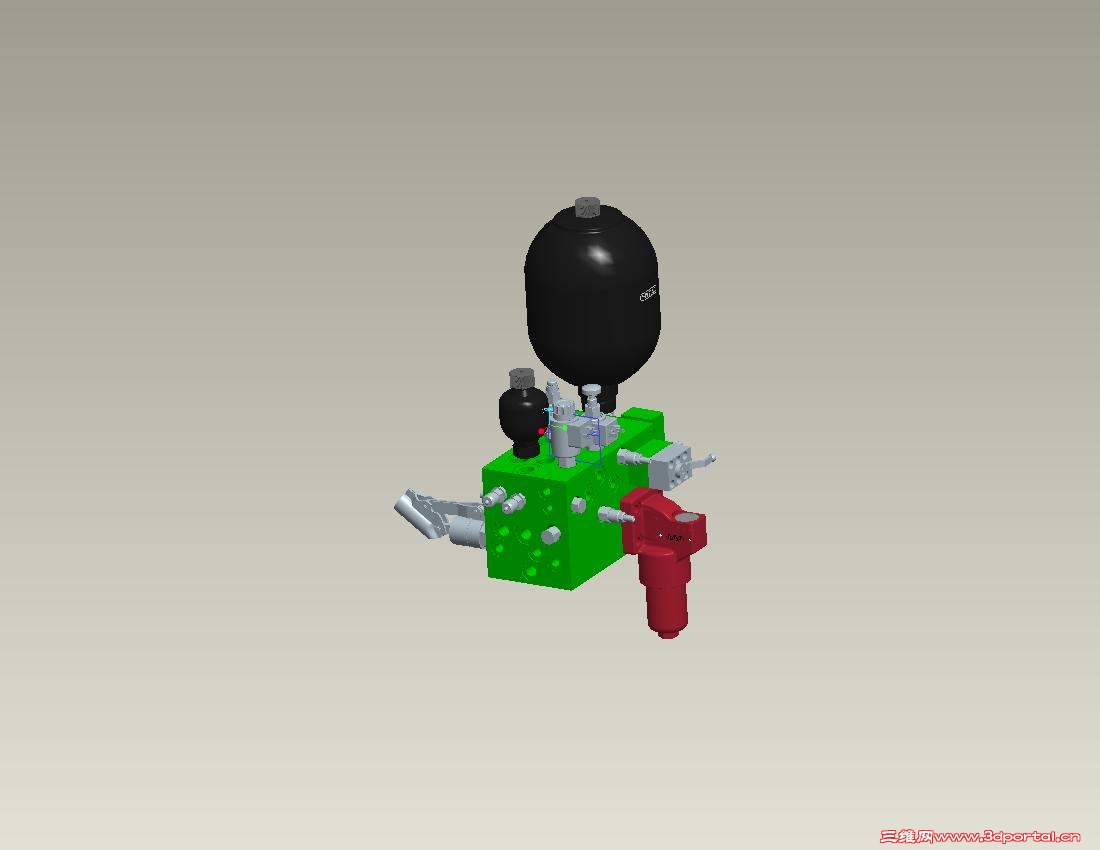

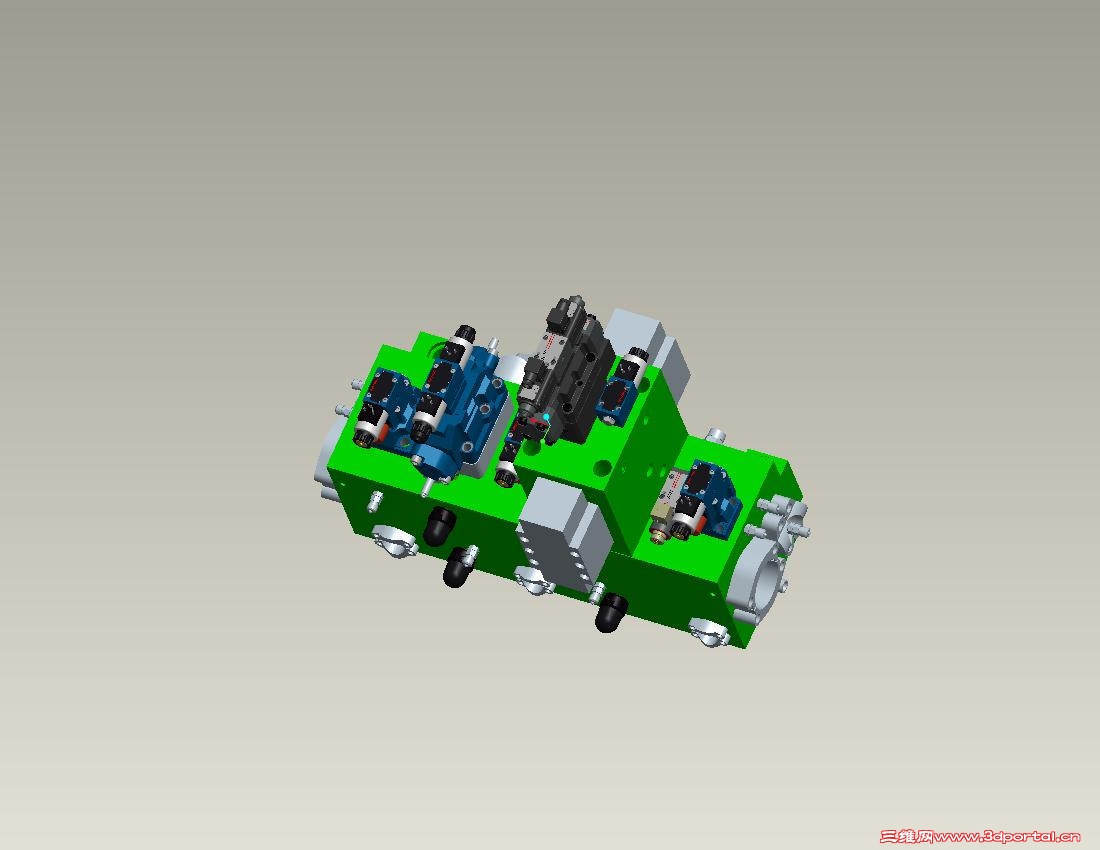

三维的阀组装配
 楼主| 发表于 2010-11-15 13:03:46 | 显示全部楼层 来自: 中国上海

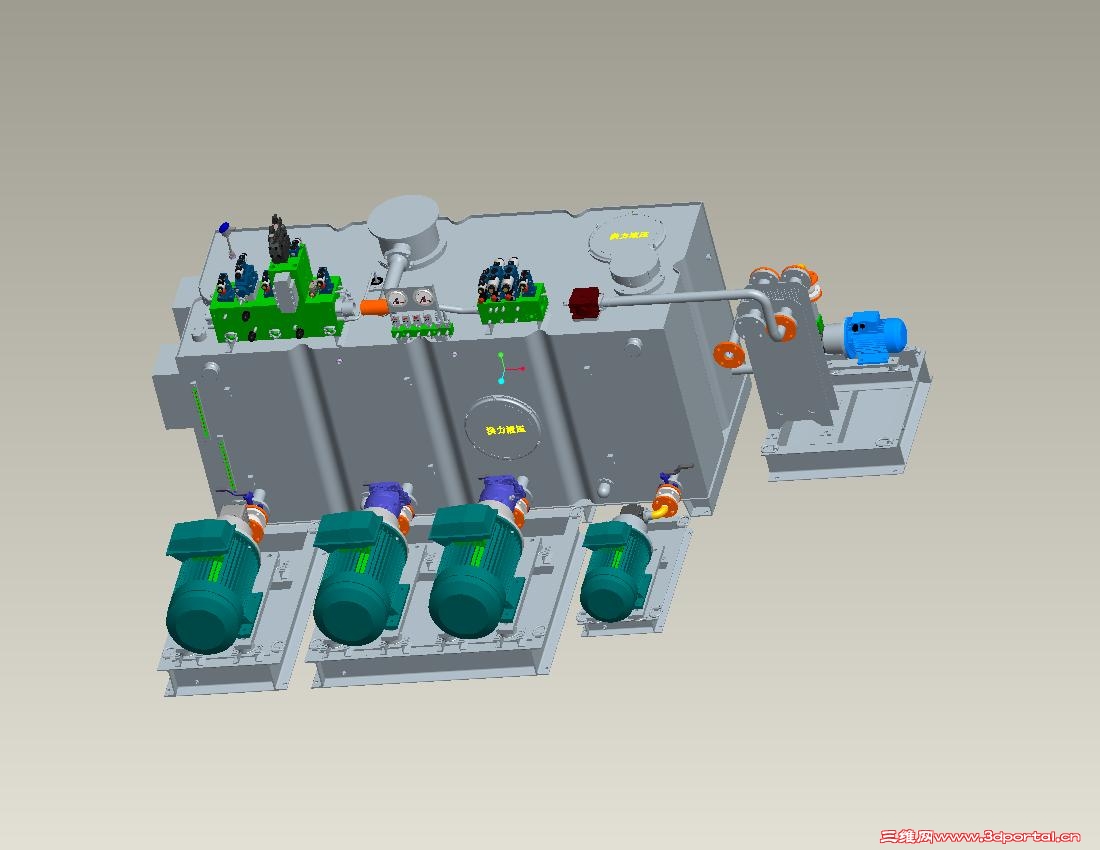

三维的系统装配
发表于 2010-11-18 16:12:28 | 显示全部楼层 来自: 中国辽宁大连
这是用PROE画的吧?
发表于 2010-11-18 20:34:43 | 显示全部楼层 来自: 中国山东济南
楼主做的不错啊
发表于 2010-11-18 20:42:31 | 显示全部楼层 来自: 中国广东珠海
请问楼主那些过滤器等元件的三维图都是自己画的吗?
发表于 2010-11-18 22:31:26 | 显示全部楼层 来自: 中国辽宁沈阳
楼主,那个带蓄能器的旁边小的是什么?
发表于 2010-11-19 09:41:04 | 显示全部楼层 来自: 中国浙江杭州
用UG画的,楼主是704的吗?
发表于 2010-11-19 10:03:57 | 显示全部楼层 来自: 中国江苏常州
漂亮呀,用什么软件画的呀?液压元件这么全,楼主可以介绍一下吗?
发表于 2010-11-19 21:40:17 | 显示全部楼层 来自: 中国江苏常州
我想知道楼主使用什么软件画的。
发表于 2010-11-20 08:14:49 | 显示全部楼层 来自: 中国江苏南通
不错的立体感
头像被屏蔽
发表于 2010-11-20 18:31:20 | 显示全部楼层 来自: 中国河北保定
提示: 作者被禁止或删除 内容自动屏蔽
发表于 2010-11-24 16:14:23 | 显示全部楼层 来自: 中国广西钦州
我想知道楼主哪里找到那么多的液压阀件三维模型,自己画的吗?
 楼主| 发表于 2010-11-24 22:28:49 | 显示全部楼层 来自: 中国江苏常州
9# syxplc
, y& s' I, T, O. L$ x+ [% b
0 Y6 a# o* f9 \4 @5 e5 y
5 t, X; b9 q* B  B7 q5 ~2 ]& v4 y8 B

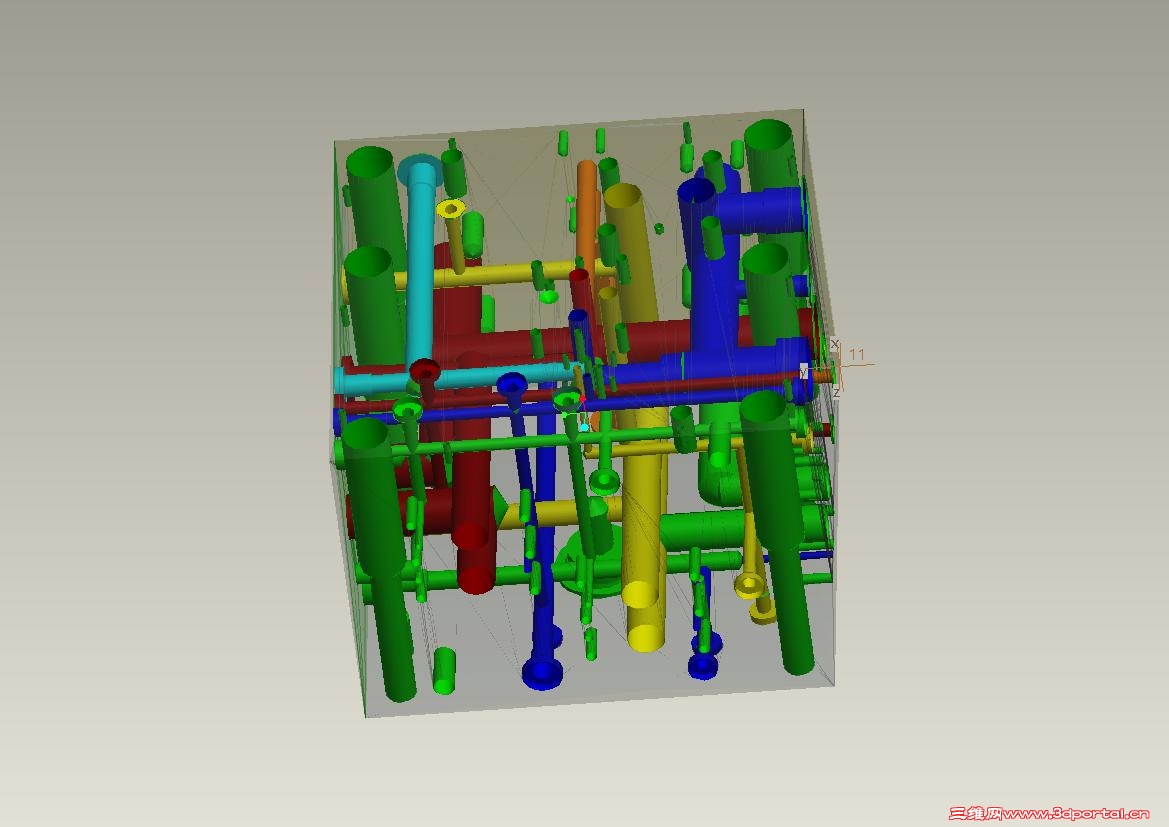

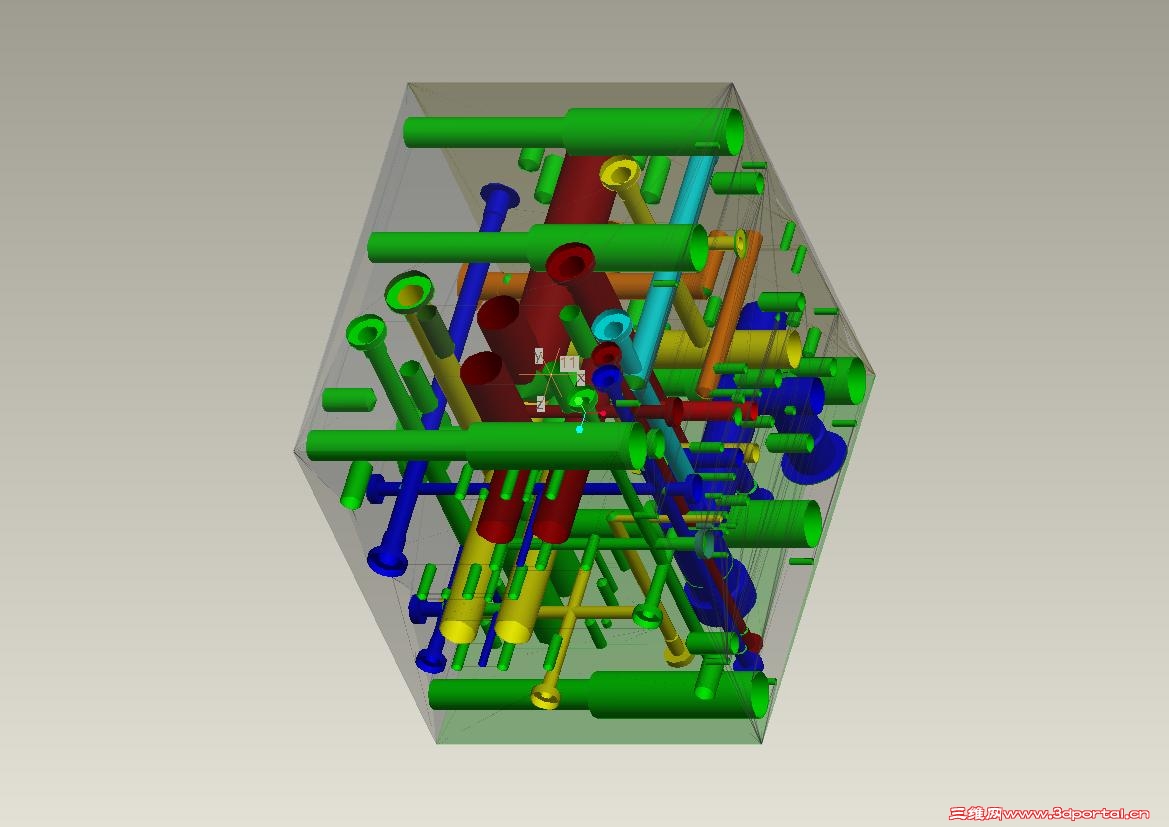

' k' l$ F: f" ^' B/ k阀块是ug,三维装配是proe。
 楼主| 发表于 2010-11-24 22:30:52 | 显示全部楼层 来自: 中国江苏常州
6# sirchy & E$ N! c6 m1 U/ B# @6 x1 V1 y. a
' B4 D- s7 q! o, p( _1 F

+ V$ c5 @+ I# }! g- v1 F' w! x是的,通过公司专业的proe团队完成
发表于 2010-11-29 11:05:47 | 显示全部楼层 来自: 中国河南郑州
楼主好强啊
; J! k* U- g% t: U  V需要很多元件库吧0 H. `! c4 V  E
尤其是标准件和液压阀
发表于 2010-11-29 13:02:38 | 显示全部楼层 来自: 中国北京

RE: 关于系统的三维设计

本帖最后由 yuexiaohui 于 2010-11-29 13:40 编辑
* ]5 v" b( H7 S/ T3 f( O- z8 A4 |% D+ u- W7 y' D

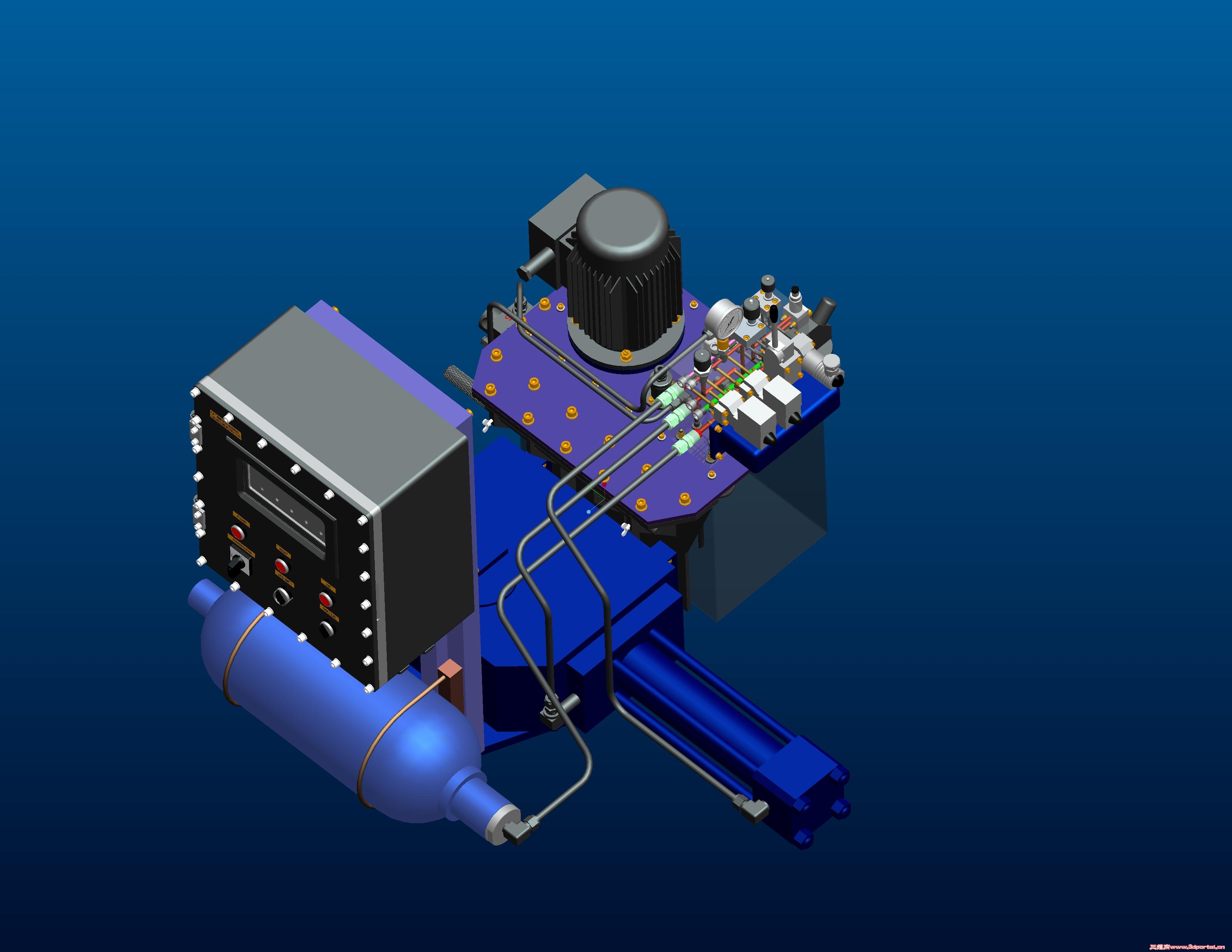

楼主做的真不错,把我们的也拿出来晒晒,嘿嘿 z.jpg
发表于 2010-11-30 02:42:09 | 显示全部楼层 来自: 加纳
个人认为 三维设计最重要的是实现了自顶向下设计 即 可以将设计从最简单的示意图逐步展开,最后精确到零部件的细节设计。这种理念很重要,呵呵。
 楼主| 发表于 2010-12-1 20:32:17 | 显示全部楼层 来自: 中国江苏常州

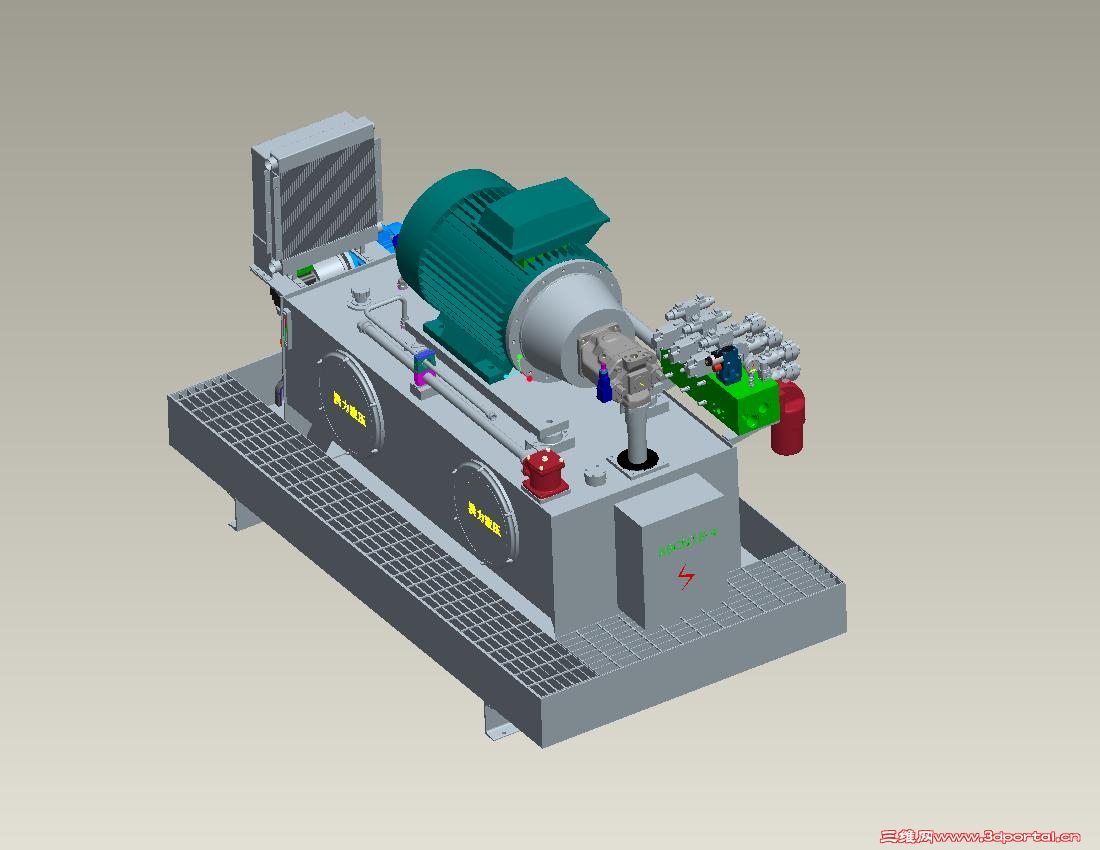

在来一个,力士乐标准动力站。
发表于 2010-12-5 13:03:45 | 显示全部楼层 来自: 中国辽宁
太好了 直观 易懂
发表于 2010-12-8 21:38:08 | 显示全部楼层 来自: 中国辽宁沈阳
管道非常漂亮 想学
发表于 2010-12-10 02:00:08 | 显示全部楼层 来自: 中国北京
用三维设计,有一个很麻烦的事情就是液压件的造型缺乏数据。
 楼主| 发表于 2010-12-18 13:25:21 | 显示全部楼层 来自: 中国江苏常州
 楼主| 发表于 2010-12-18 13:52:39 | 显示全部楼层 来自: 中国江苏常州
发表于 2010-12-18 16:22:50 | 显示全部楼层 来自: 中国内蒙古呼和浩特
用三维画挺麻烦的,没数据 还得找,我们还处于在车间现组装的情况
