[教程] Solid Edge工程图中局部放大图的设置

[复制链接]

大有茗堂

发表于 2010-11-10 23:15:30 | 显示全部楼层 |阅读模式来自：中国浙江丽水

马上注册，结识高手，享用更多资源，轻松玩转三维网社区。

您需要登录才可以下载或查看，没有帐号？注册

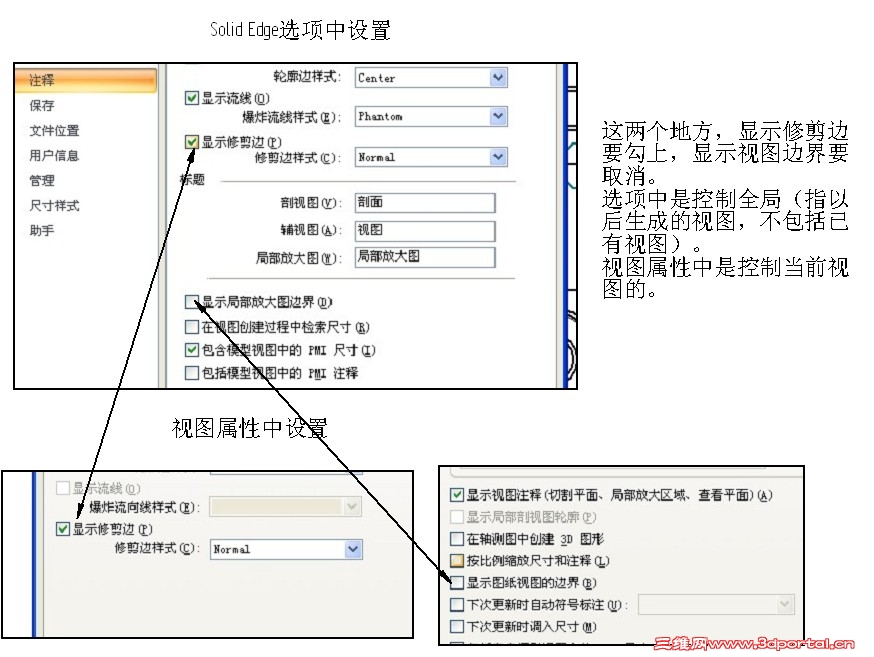

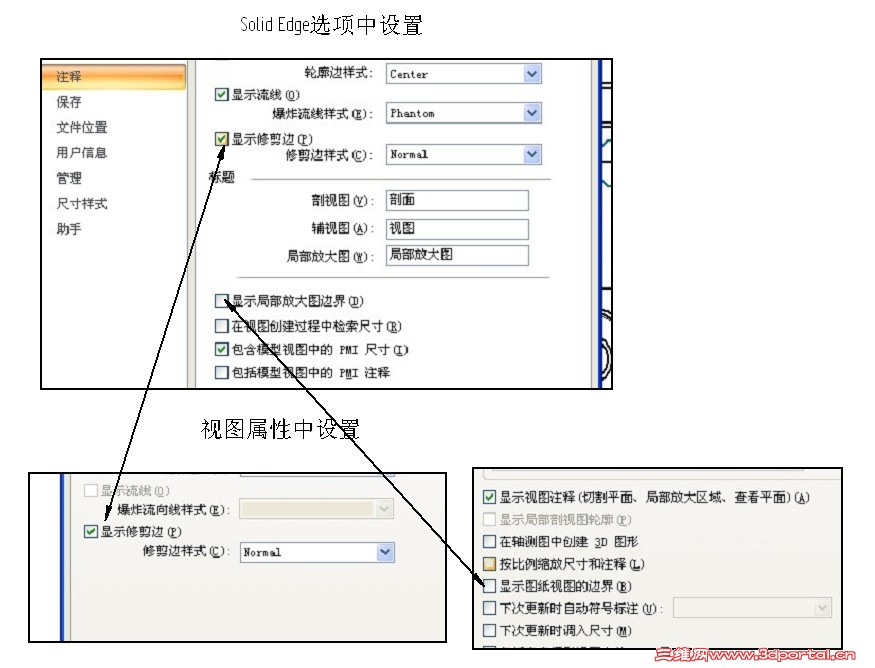

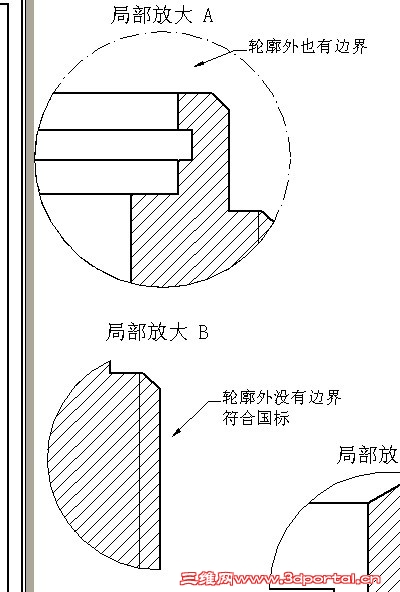

Solid Edge工程图中，局部放大图默认是整个都带边界的，而国标要求的是轮廓线以外的边界线要取消掉。由于要同时设置两个地方才能达到此效果，导致许多人（包括我）久久无法设置成此样式。现将设置过程做成视频，以供大家参考。

申明：这是Solid Edge　ST2新增的功能，在原先V系列和ST中，顺着轮廓的那条线是没有的，所以只能要么显示整个圆，在么没有圆——就是外围没线。
