变量泵变量机构的AMESIM仿真

carl301301

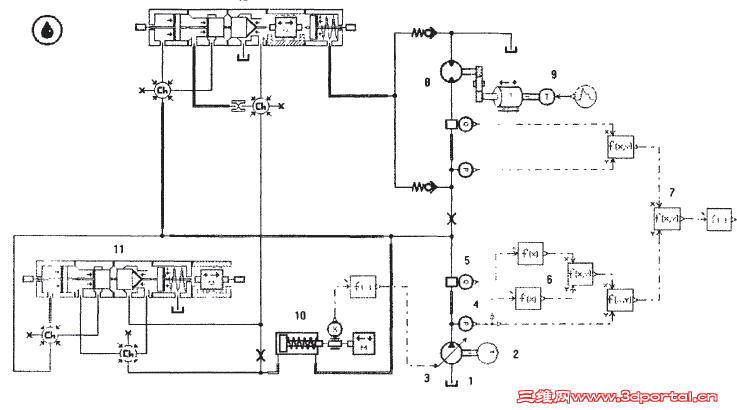

我刚学AMESIM，看到一片论文里关于柱塞泵变量机构的仿真，如图所示，但是看不懂啊？想知道图片里面的三个柱塞是代表着实际结构的什么原理啊？还有就是那个f(x)函数是表示什么？
4 S9 R. Q- T: ~8 D9 W  W4 E

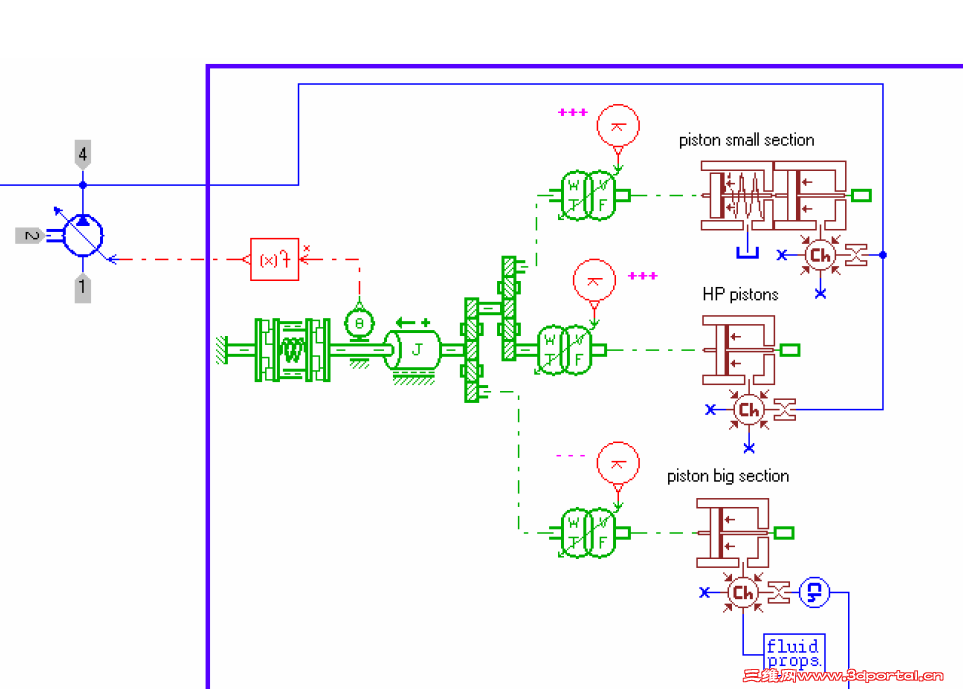

但是有的论文里面是这个结构
5 \. K# _, G* }% \; d6 _( }
里面的变量机构就是用一个液压缸代替的，里面的f(x)是关于液压缸位移的函数，具体表示的公式是什么啊
  J1 Y8 O, F. f! _

1 D7 J3 J  \6 [+ {: g0 Z6 u本人是新手，跪求各位AMESIM仿真高手的解答。
; V4 [! L" v- J( [+ ~' j: s有没有人做个想类似的仿真啊，能不能发个到我的邮箱里啊让我参考参考carl301301@163.com

carl301301

怎么没人反应啊？大家一起讨论讨论啊
