proe工程图剖视图中视图不正？

liqiangproe · 发表于 2010-9-6 13:21:54

您需要登录才可以下载或查看，没有帐号？注册

x

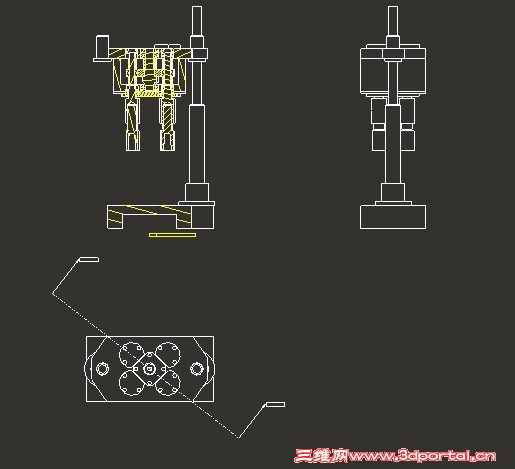

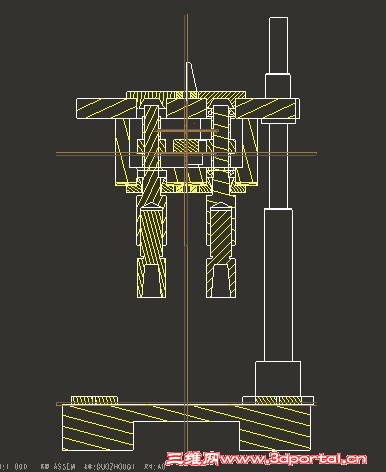

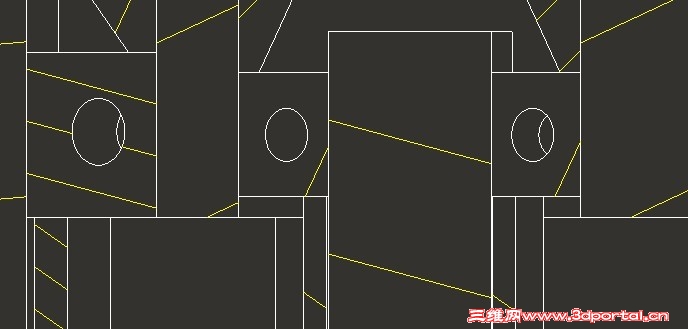

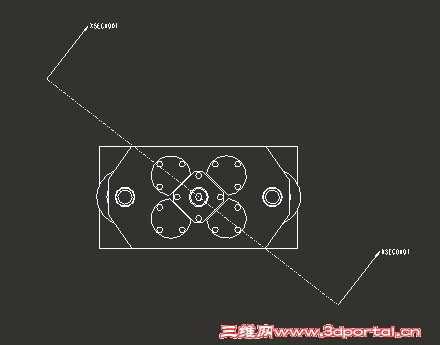

各位朋友，小弟在出工程图时候，剖切位置如图1所示，但是剖切后的视图出现不对的情况，感觉视图没有摆正似的，如视图2。在此请教各位朋友，有没有办法能把视图摆正，不出现斜影的情况（比如在视图2中圆圈的投影）. 是不是需要设置什么参数？

liqiangproe · 发表于 2010-9-6 19:40:58

顶上去期待中...

tangcarlos3d · 发表于 2010-9-6 19:56:44

你的图纸没错，剖面投影也没有错。错的是你用错了命令，应该用阶梯剖，而你用了一般的剖视图。

liqiangproe · 发表于 2010-9-6 20:27:29

我试了一下阶梯剖
但是不能反映3个齿轮的啮合情况...愿高手支招

tangcarlos3d · 发表于 2010-9-6 20:32:40

那就加一个向剖视图，或者用旋转剖试试。反映3个齿轮的啮合情况可以在俯视图里表示（把盖子隐藏掉即可）还更清楚。

liqiangproe · 发表于 2010-9-6 20:46:58

试一下看谢谢

liqiangproe · 发表于 2010-9-8 21:29:20

试了一下，旋转剖不行因为剖切区域里面全部对齐功能为灰色不能用... 好象不行高手请指点还有另外的办法能达到 proe工程图剖视图中视图摆正的效果？
虽然俯视图能反映齿轮的啮合情况但是不能反映轴承连接的情况.....以及轴上的零件...

liqiangproe · 发表于 2010-9-9 13:25:22

继续等待 .....

tangcarlos3d · 发表于 2010-9-9 22:53:36

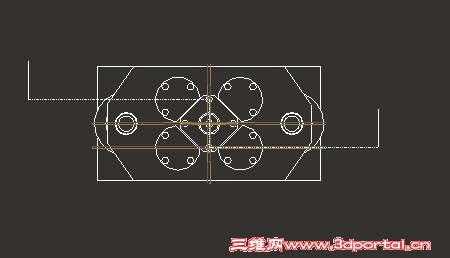

建议你做阶梯剖试试：即剖面的左，右边通过两个圆柱的圆心，中间还是按你的国齿轮的中心。也就是说剖面参考线象一个睡着的z字并且左右带尾巴到左右边线（试试斜线部分能否旋转到视图平面）。

liqiangproe · 发表于 2010-9-10 19:56:29

首先谢谢各位朋友..

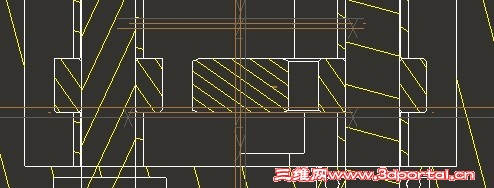

刚才试了很多次，但结果都一样还是无法剖出想要的视图
继续等待....

gadosun · 发表于 2010-9-15 14:50:13

好东西阶梯

tangcarlos3d · 发表于 2010-9-15 22:40:42

我查了一下帮助文件，proe好像没有你要做展开剖的功能。

YZHZTL · 发表于 2010-9-15 23:06:04

你拭除了吧
