关于AUTOCAD机械制图图层设置的标准

霍克 · 发表于 2010-8-29 13:30:18

您需要登录才可以下载或查看，没有帐号？注册

x

请问在机械绘图中图层的设置标准有哪些？比如说中心线、轮廓线、辅助线等各用哪种线型、线宽及颜色。有的话发过来也行！

cloudpeng · 发表于 2010-8-29 15:12:33

各公司的规定不尽相同，一般如下：
中心线（红0.18），轮廓线（白0.35），尺寸线（绿或黄0.18），剖面线（蓝0.18），等。
你也可以参考CAXA，它是自带的，新建一个文件时，就已经有了。剖面自动进入蓝色的剖面线层，中心线自动为红色点划线层，尺寸线自动进入绿色尺寸线层等。

hottee2009 · 发表于 2010-8-29 16:50:46

本帖最后由 hottee2009 于 2010-8-29 16:58 编辑

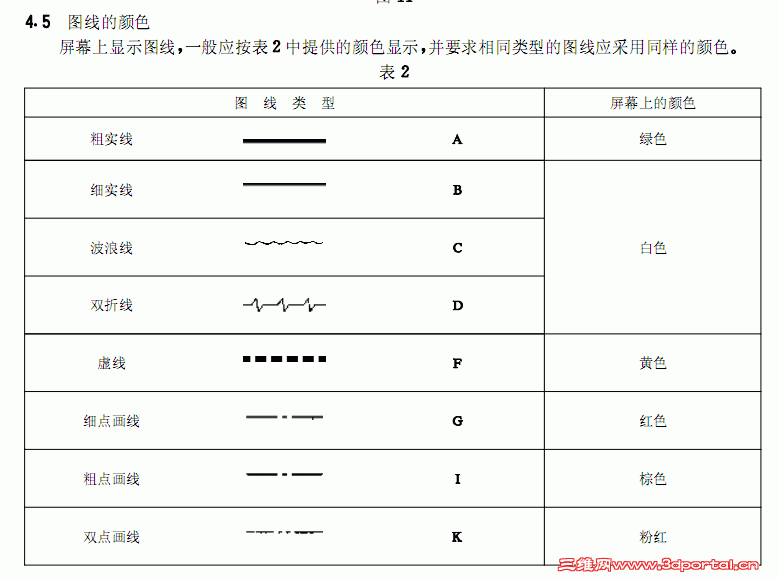

GB/T 14665-1998 机械工程CAD制图规则

LQD108 · 发表于 2010-12-2 13:58:13

这是不是国标的？

ap0408224 · 发表于 2012-11-5 14:36:59

，下载啦谢谢分享

geddamraja · 发表于 2012-11-7 17:29:31

depends on the standard used by specific industry

zhjailfq · 发表于 2013-3-26 09:27:17

谢谢，平常画图都没注意这个标准

LZY13981299417 · 发表于 2013-3-29 16:39:52

关于线性我还是不怎么明白

haixuanfeng001 · 发表于 2013-4-23 11:44:31

有没有cad教程之类的东西啊？

625zhubin · 发表于 2013-5-12 20:30:26

下载下来试试看

lussen · 发表于 2016-4-11 13:52:40

下载下来设置一下

laohuw · 发表于 2016-9-8 09:56:43

谢谢分享！！！！！！！！！！！

haiboyhy · 发表于 2016-9-13 16:24:33

这个每个公司都可能不同吧。只是我们在设定时用标准色较多，避免用比较刺眼的颜色。

zpf2199 · 发表于 2016-10-23 16:37:21

谢谢分享！！！！

依人如一 · 发表于 2016-11-24 17:15:41

楼上，都是高手。

骚丽的蜗壳丝 · 发表于 2016-12-9 14:18:18

GBT 14665-2012 机械工程 CAD制图规则
这个标准非常好，我个人已经把线形做好，
不过，对于CAD软件来说很多人的习惯不一样，
导致一个目的多个手段，软件设置也千差万别，很难统一起来
